小型拖挂式露营旅居拖车设计

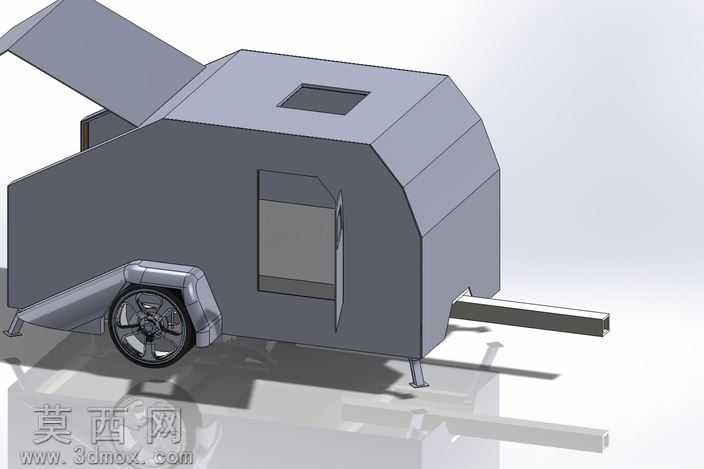

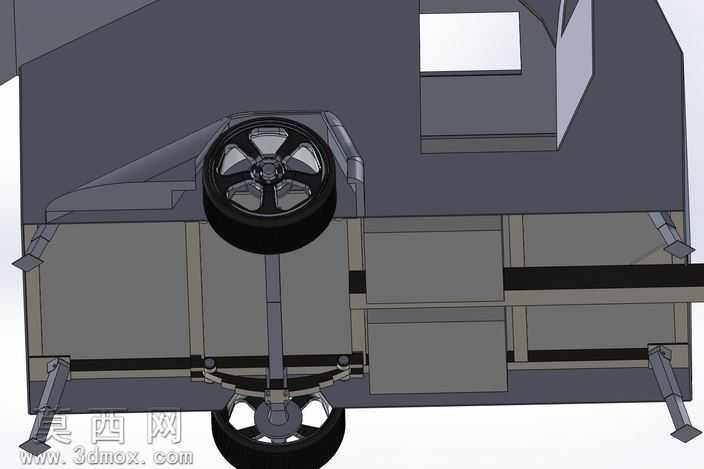

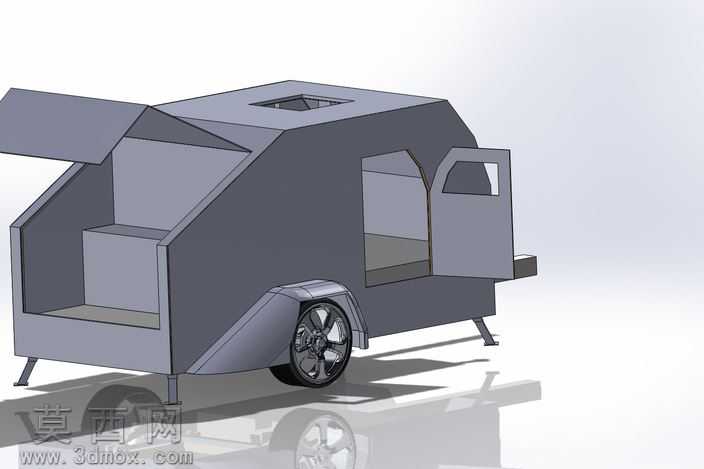

该作品为小型拖挂式露营旅居拖车的三维建模设计，整体采用流线型水滴状舱体轮廓，在三维建模过程中优先对舱体曲面进行平滑过渡处理，通过多段曲面放样拟合出降低风阻的外观造型，舱体外壳采用一体化包覆结构设计，减少外露拼接缝隙以提升户外使用的防水密封性能。模型完整还原了拖车的核心功能结构：前部设置标准拖挂连接拉杆，可与家用乘用车等牵引车辆快速对接，拉杆结构预留了缓冲连接的安装位，适配常规拖挂接口标准；舱体底部设置可收放的支撑支腿，驻车状态下可伸出支腿将舱体平稳支撑，脱离牵引车辆后也可保持舱体水平稳定；侧面设置外开式舱门，搭配嵌入式密封窗框，兼顾进出便利性与密闭保温性能；顶部设置可向上翻起开启的上掀舱盖，开启后可拓展舱内通风采光效果，也可作为户外遮阳挡雨的延伸结构；舱体顶部预留方形天窗开口，可根据使用需求加装透明采光窗或者通风换气装置。行走部分采用单轮轴布局，搭配带装饰罩的橡胶轮胎与轮毂，轮拱位置做了与舱体曲面贴合的包覆造型，既可以阻挡行驶中泥水飞溅到舱体，也让整体外观更具整体性。建模过程中对各部件的装配关系做了精准匹配，舱门开合角度、支腿伸缩行程、上掀舱盖的翻转角度都按照实际使用逻辑做了运动限位设置，材质渲染上舱体外壳采用哑光金属漆面质感，窗框、支腿、拉杆等金属部件做了磨砂金属材质区分，轮胎采用橡胶哑光材质，整体渲染效果清晰还原了各部件的材质差异与结构层次。设计思路围绕轻量化小型拖挂露营需求展开，在有限的舱体尺寸内整合了旅居驻停的基础功能结构，整体造型简洁紧凑，既满足公路拖挂行驶的空气动力学要求，也兼顾了户外露营场景下的实用功能，建模细节完整覆盖了拖车从牵引连接、行走支撑到舱体功能开口的全部核心结构，可作为小型露营拖车设计研发的三维参考模型。
