多轴平板式运输拖车结构设计

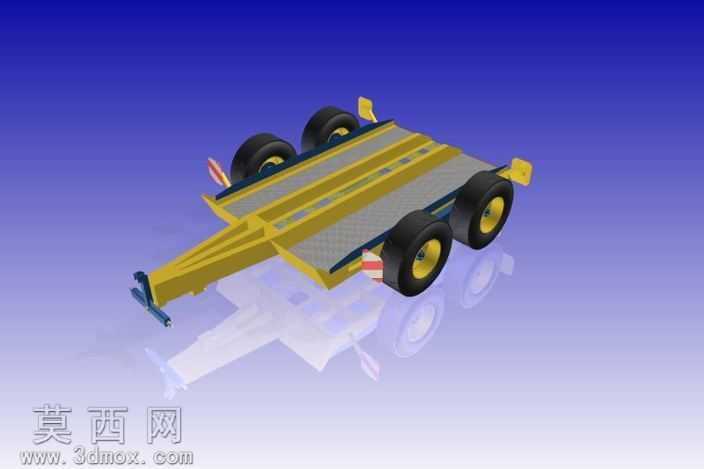

本作品为多轴平板式运输拖车的三维设计成果，建模阶段采用参数化特征建模思路，先以草图绘制牵引架的纵向轮廓与平板承载面的平面基准，通过拉伸、切除等基础特征搭建主体框架的基础形态，再逐步细化各连接部位的圆角、倒角工艺结构，避免应力集中的设计缺陷。模型结构还原了真实拖车的核心组成：前端的三角牵引架设置了标准牵引连接结构，可与牵引车的牵引装置可靠挂接，牵引架与主承载平板采用一体化焊接结构的建模表达，保证连接强度的设计合理性；承载平板表面做了防滑纹理的材质与结构设计，模拟实际使用中增大货物摩擦力的防滑面板，平板两侧设置了小型挡边结构，避免运输过程中货物侧滑；行走系统采用双轴四轮布局，每个车轮配套独立的轮毂、轮辋与橡胶轮胎结构，轮胎表面还原了防滑胎纹细节，轮轴与车架的连接部位做了悬挂结构的简化建模，还原拖车行驶过程中的缓冲减震逻辑。渲染阶段采用渐变蓝色背景突出模型主体，材质分配上区分了不同部件的质感：车架主体采用哑光黄的工程金属漆材质，还原工程类运输设备的常用涂装；轮胎采用黑色哑光橡胶材质，轮毂采用亮面金属材质做质感区分；防滑面板采用灰色带细微凹凸纹理的防滑金属材质，牵引连接部位采用亮面金属材质表达耐磨部件的属性。设计过程中充分考虑了拖车的承载实用性，平板的长宽比例、轮轴的排布位置都经过比例校准，保证载重时的重心分布合理，牵引架的长度与角度也符合实际挂接的操作需求，整体模型结构完整，各部件的装配关系清晰，可用于拖车结构原理展示、改装设计参考以及相关运输设备的教学演示使用，模型的细节表达兼顾了外观还原与结构合理性，没有冗余的无效特征，各部件之间的干涉检查全部通过，符合实际生产制造的结构逻辑。
