SCE/SC16UU直线滑动单元滑块结构设计

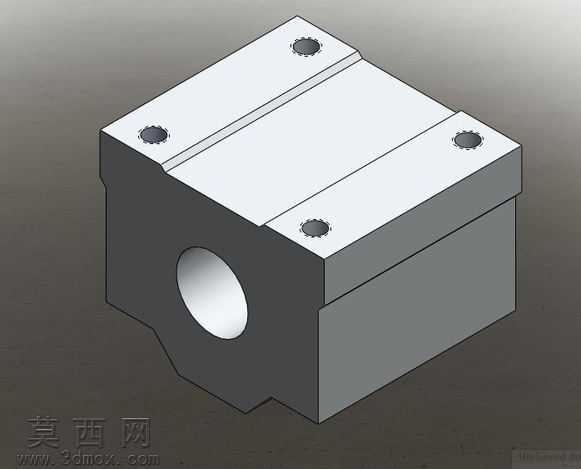

本作品为SCE/SC16UU型号直线滑动单元的三维参数化建模成果，建模过程严格遵循该型号滑块的实际工业尺寸标准，采用SolidWorks软件完成全参数化特征构建，所有结构尺寸均按照实物1:1还原，确保模型可直接用于机械设计装配场景。建模阶段首先绘制滑块主体的基准草图，通过拉伸凸台命令生成滑块的基体结构，针对滑块顶部的四个安装沉孔，采用异型孔向导特征精准定位，孔位间距、沉孔深度、螺纹规格均匹配标准安装要求，保证后续装配时可直接与配套安装面完成对接。滑块中部的贯通轴孔是核心功能结构，建模时严格控制孔径公差与圆柱度，孔壁与滑块主体的同轴度误差控制在工业设计允许范围内，还原了直线滑动单元与光轴配合的核心功能结构。滑块底部的切边定位结构通过拉伸切除命令完成，该结构用于滑块在导轨上的限位导向，建模时精准还原切边的角度与深度，确保滑动过程中的导向精度。材质渲染阶段，滑块主体采用灰铸铁材质效果，表面赋予哑光金属质感，还原工业铸件的真实视觉表现，顶部安装面与轴孔内壁赋予抛光钢材质效果，区分加工面与非加工面的视觉差异，安装孔内的沉头部位做了深色金属质感处理，强化结构的层次感。整体渲染采用等轴测视角，搭配柔和的环境光，清晰展现滑块的外部轮廓与各部位结构关系，无需额外剖切即可直观呈现整体构造。设计思路上，该模型以实用性为核心，所有结构均服务于直线滑动单元的传动导向功能，未添加冗余装饰特征，建模过程中保留了所有特征的参数化属性，使用者可根据实际需求调整孔径、安装孔距、整体长宽高等参数，快速衍生出同系列不同规格的滑块模型。模型同时兼顾了装配适配性，所有配合面的尺寸均符合行业通用标准，可直接导入各类自动化设备、传动机构的装配体中使用，无需二次调整尺寸，能够有效缩短机械设计阶段的建模周期，为线性传动相关的机械设计工作提供可靠的基础模型支撑。
