坦克配件注塑成型模具三维结构

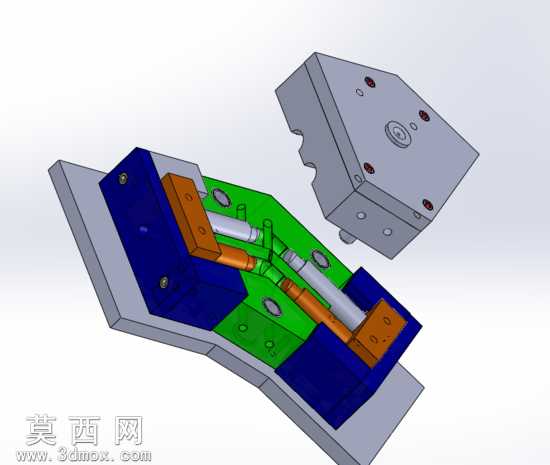

本套模具为坦克配件类注塑成型模具，采用三维参数化建模完成整体结构设计，建模过程中严格遵循注塑模具设计规范，对模架、型腔、抽芯机构、导向部件、紧固组件逐一进行特征构建，确保各部件装配间隙合理，无干涉错位问题。模型渲染阶段采用金属质感与工程塑料质感区分不同部件，模架部分赋予哑光合金钢材质，型腔镶件采用高抛光模具钢材质表现，抽芯滑块与导向杆采用亮面金属材质，不同功能部件通过色彩区分，蓝色、绿色、橙色的功能部件分区清晰，能够直观展现模具内部的装配关系与动作逻辑。结构设计上采用多向抽芯结构，针对坦克配件的复杂侧向凹凸特征，设置了多组斜导柱驱动的侧向抽芯滑块，开模过程中可同步完成多个方向的侧型芯抽离动作，避免塑件脱模时出现拉伤、变形问题；定模与动模的分型面贴合产品轮廓走势，保证飞边控制在合理范围内，浇口位置设置在塑件非外观面区域，兼顾填充效率与后续浇口去除的便利性。设计思路围绕坦克配件的成型精度需求展开，充分考虑注塑过程中的熔体流动路径、冷却水路排布空间、顶出机构的受力均匀性，模架上预留的冷却水道安装位可实现均匀控温，减少塑件成型后的翘曲变形风险；紧固螺钉的排布遵循受力均衡原则，保证合模时模架受力均匀无偏移，导向柱与导套的配合长度满足开模行程需求，避免合模过程中出现错位磕碰。整套模型完整还原了模具从定模座板、型腔板、型芯固定板到动模座板的全层级装配关系，各部件可实现虚拟拆装演示，能够清晰展现注塑生产中合模、注射、保压冷却、开模抽芯、顶出塑件的完整动作流程，结构设计兼顾生产实用性与结构合理性，可作为同类复杂侧向特征塑件的模具设计参考，建模过程中对所有配合面进行了公差适配设置，保证虚拟装配与实际生产的装配逻辑一致，避免出现设计与实际加工脱节的问题。
