皮卡底盘轻型消防作业车结构设计

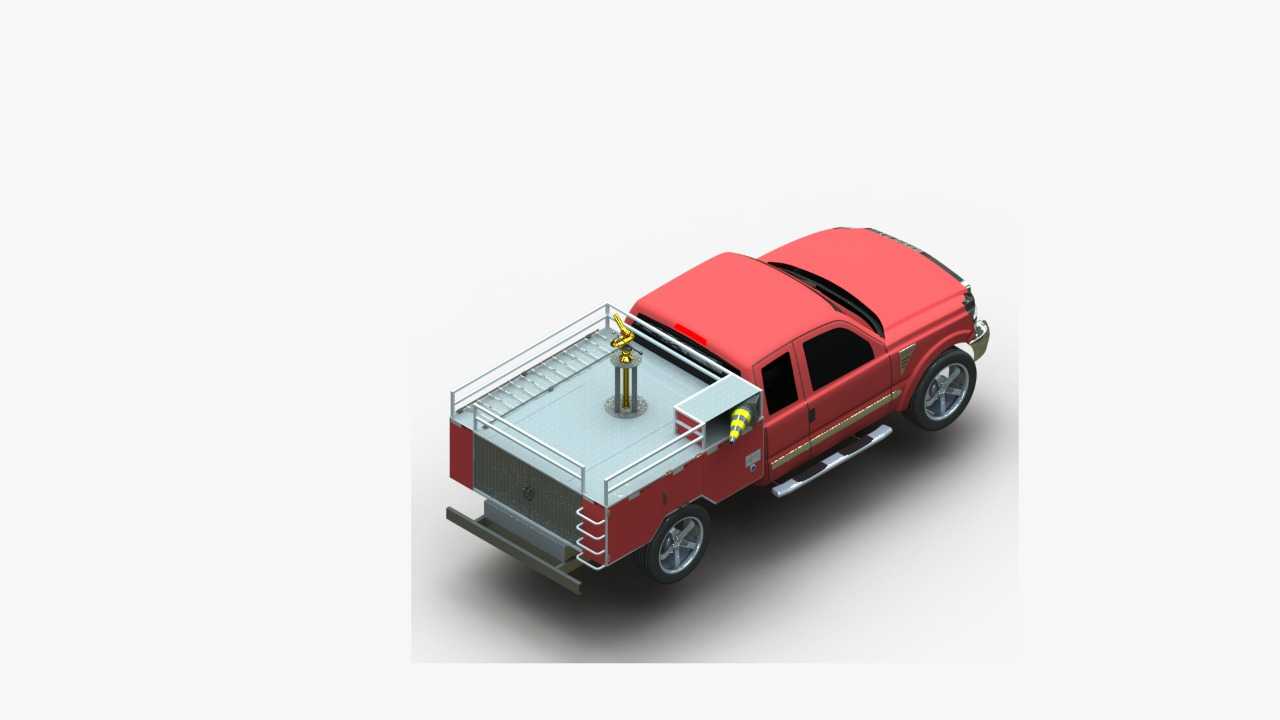

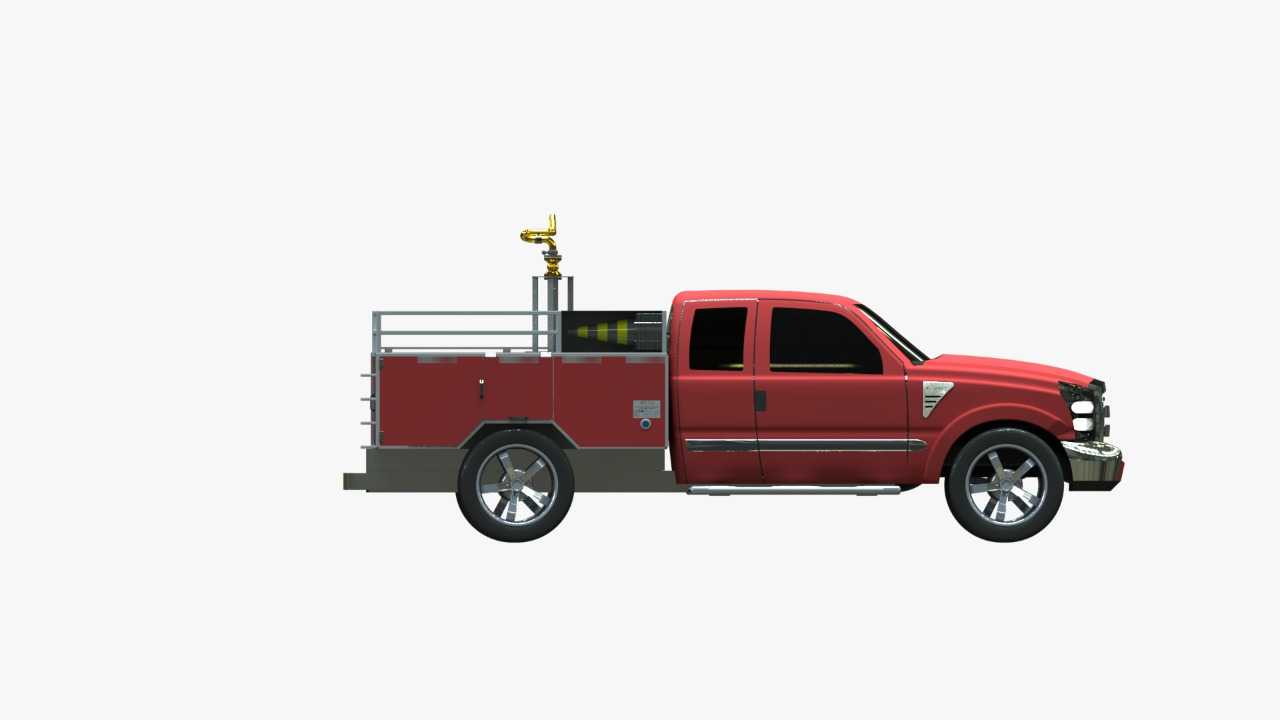

　　这款基于双排皮卡底盘改装的轻型消防作业车，主要面向狭窄街巷、老旧小区、乡村集镇等大型消防车辆无法快速抵达的场景，承担初期火灾扑救、日常消防巡查、小型火情处置的作业任务，相比常规重型消防车，其转弯半径小、通行灵活性高，能够在宽度不足4米的巷道内完成转向与停靠，适配城市建成区支路、城郊村落内部道路、厂区内部通道等复杂通行环境。整车在原有皮卡乘员舱基础上保留双排乘坐空间，可搭载4-5名作业人员同时抵达现场，乘员舱后方的货箱区域进行了专项功能化改造，没有采用常规货箱的开放式平板结构，而是围绕消防作业需求划分了储水、器材搭载、作业操作三个独立功能区。储水区域设置600升容量的内置水罐，水罐采用贴合货箱轮廓的异形结构设计，

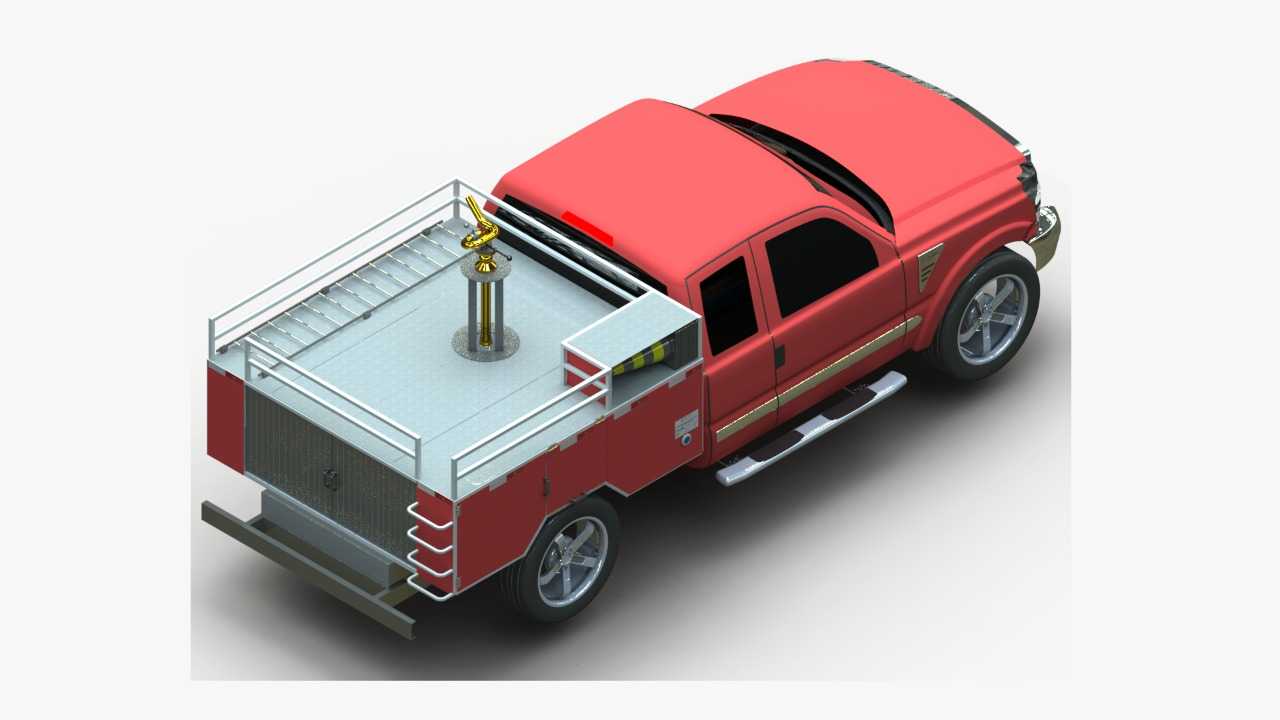

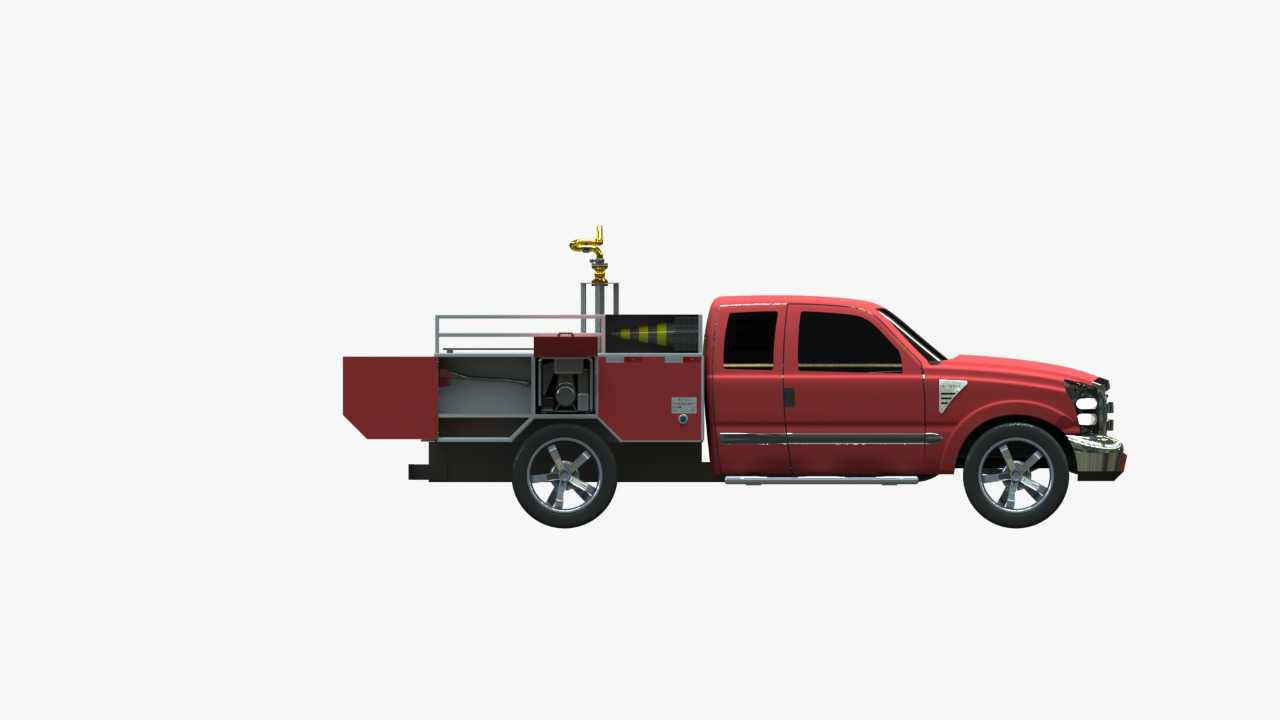

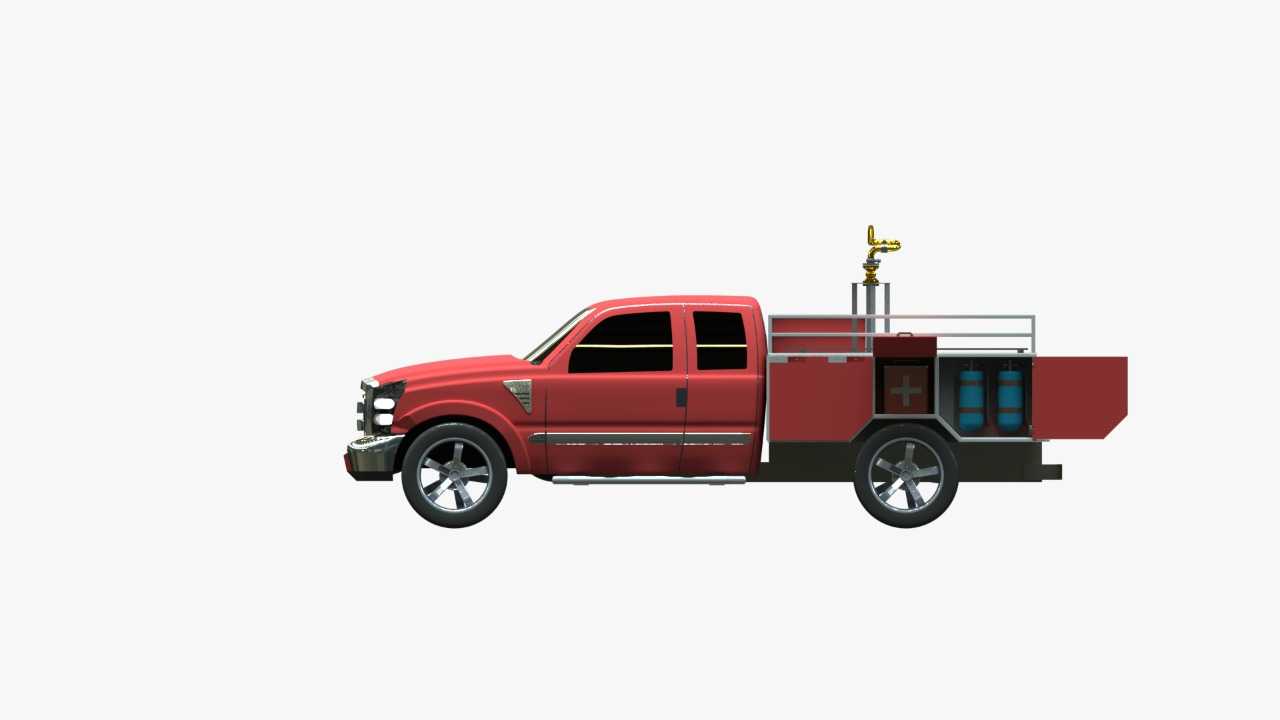

　　充分利用货箱轮拱上方的闲置空间，罐体边缘做圆弧过渡处理，避免行驶过程中水体晃动产生的冲击力对底盘稳定性造成影响，水罐底部设置排污口与快速注水接口，既可以通过车载泵直接抽取外部水源补水，也能够对接市政消防栓完成快速加水。器材搭载区在水罐侧方设置下沉式器材舱，舱体高度与货箱侧围齐平，内部预留可调节卡位，能够放置水带、水枪、破拆工具、防护装备等常用消防器材，舱门采用上翻式带锁止结构，行驶过程中不会因为颠簸自行开启，作业时翻开的舱门可作为临时置物平台放置取用的器材。作业操作区设置在货箱尾部靠上位置，安装了可水平旋转、俯仰调节的消防炮，炮座底部通过加强支架与底盘大梁直接连接，能够承受喷射过程中的最大反作用力，不会因为长期作业出现结构松动，

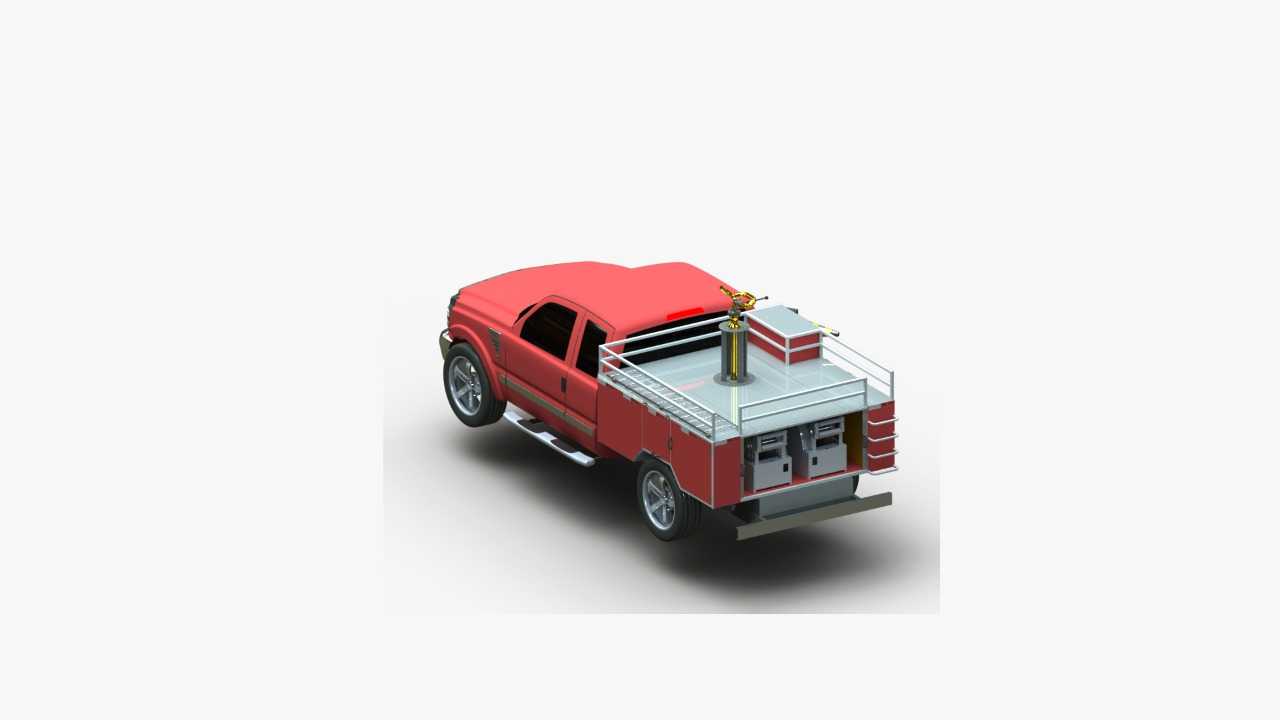

　　消防炮周围设置高度1.1米的安全防护栏杆，栏杆采用圆管折弯成型，边角做钝化处理，作业人员站在操作平台上操作设备时能够提供可靠的防护，平台表面铺设防滑花纹铝板，即使在沾水的工况下也能保证作业人员脚底摩擦力，避免滑倒风险。整车侧围保留了皮卡原有上下车踏步，同时在货箱尾部增设了三级防滑踏步，方便作业人员快速上下操作平台，踏步每级高度控制在25厘米以内，符合应急作业快速上下的人机工程要求。车身侧面没有设置额外外凸结构，所有改装部件的外轮廓均不超出原车后视镜的最大宽度，保证车辆在狭窄路段会车时不会发生刮蹭。设计过程中充分考虑了整车轴荷分配，将重量较大的水罐布置在前后轴之间的区域，避免满载时后轴载荷过大导致转向发飘，

　　同时对后悬架的钢板弹簧刚度进行了匹配调整，保证满载600升水及全套器材时，车身离地间隙仍保持在18厘米以上，满足非铺装路面的通行需求。车载消防管路采用镀锌钢管排布，所有管路接头均采用密封锥面连接，避免长期使用出现渗漏，管路系统预留了外接水带接口，除了车载水罐供水外，也可以直接对接外部水源进行持续喷射作业。车辆顶部保留了原车的警示灯安装位，可根据需求加装长排警示灯，货箱前部靠近乘员舱的位置设置了器材箱的照明灯，方便夜间作业时快速取放装备。整个改装结构没有切割原车底盘的承重结构，所有附加部件均通过螺栓连接的方式与底盘预留安装位固定，既保证了结构强度，也便于后期维护更换部件，相比一体式定制的消防车辆，这种基于成熟皮卡底盘改装的作业车，维护成本更低，配件通用性更强，基层站点的日常维保不需要额外配备专用维修设备，常规汽修网点即可完成保养与故障维修。在实际作业场景中，这类轻型消防作业车可以作为大型消防站的前置补充力量，部署在社区、村镇、产业园区的微型消防站，遇到火情时能够在3分钟以内抵达现场，在火势蔓延初期完成压制，为后续重型消防力量抵达争取处置时间，同时也可承担日常消防宣传、防火巡查的通勤任务，一车多用提升装备的使用效率。
