柴油系统弹簧式调压阀芯结构

　　该结构应用于柴油发动机燃烧级供油回路，是燃油压力调节单元的核心执行部件，直接决定喷油器入口端的燃油压力稳定性，在高压共轨、直列泵等不同结构的柴油供给系统中，这类调压结构都承担着溢流稳压、过载卸荷的关键作用，避免供油压力波动导致的喷油雾化不良、燃烧不充分、功率输出不稳等实际工况问题。从实际装车运行的工况来看，该部件安装在燃油分配管的末端回油通路位置，当供油泵输出的燃油压力超过设定阈值时，阀芯克服弹簧预紧力抬升，多余燃油通过阀芯与阀座的配合间隙溢流回油箱，将系统压力稳定在设计标定区间；当系统压力低于阈值时，弹簧推动阀芯复位密封，切断回流通路，保证供油回路建立足够的启动压力。设计过程中首先确定了弹簧的刚度参数匹配，

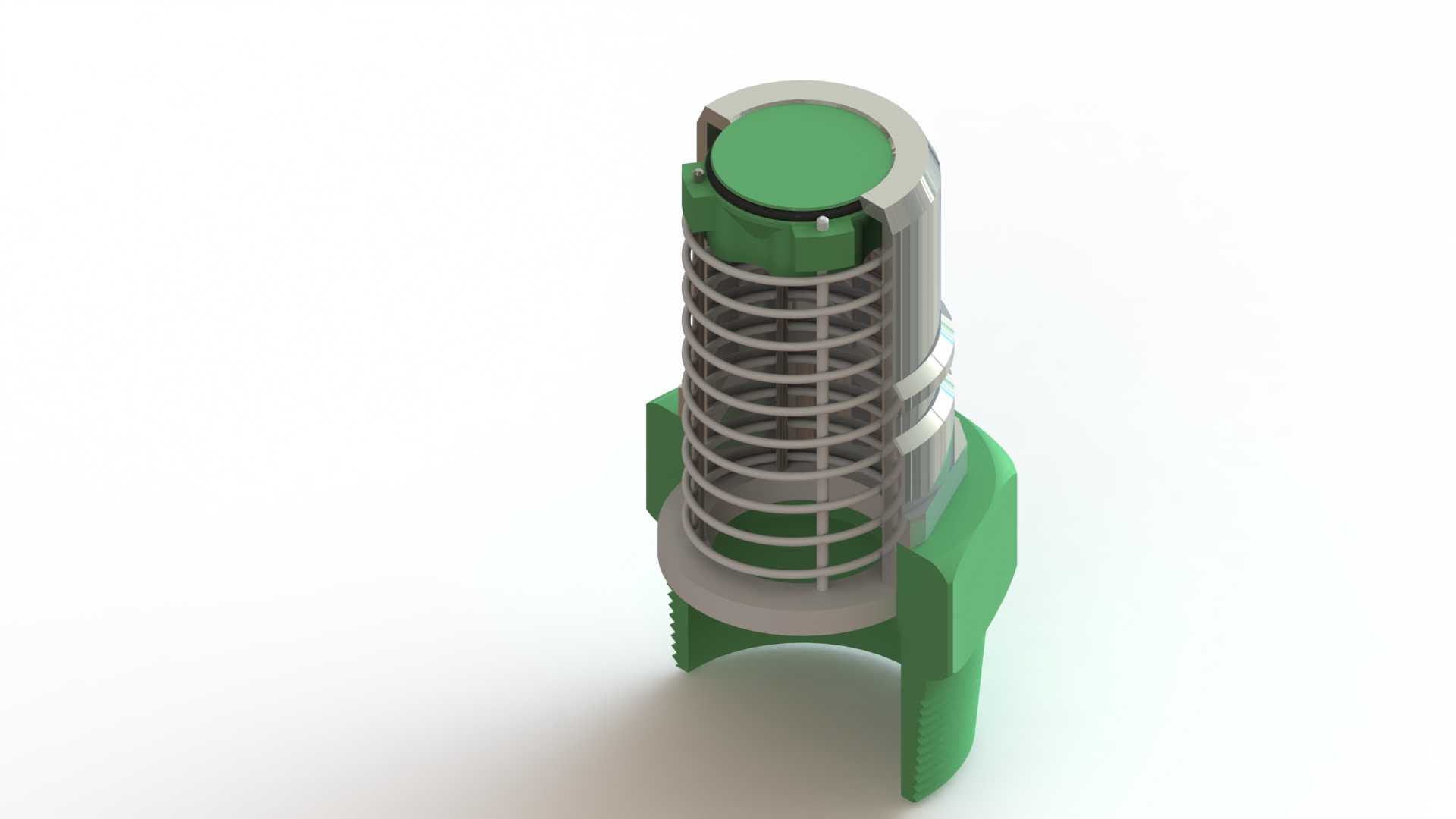

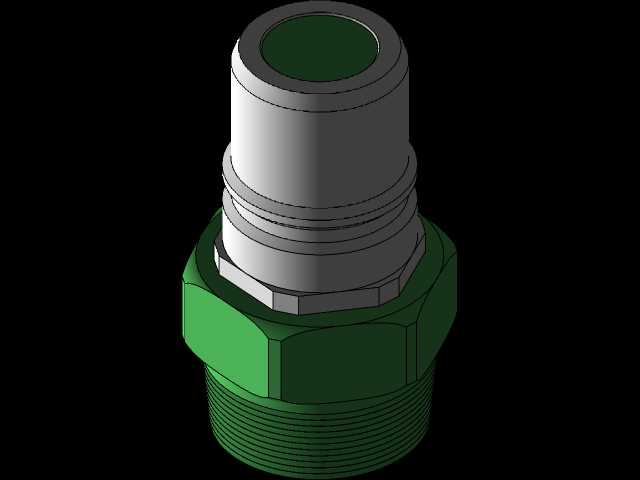

　　根据目标调压区间的压力值，计算弹簧预压缩量、有效圈数、丝径参数，确保压力-位移曲线线性度满足调压精度要求，避免出现压力阶跃波动或者调压滞后的问题。阀芯主体采用阶梯轴式结构，上部的密封端采用平面密封形式，与阀座的密封面配合精度控制在微米级，保证闭合状态下的燃油泄漏量满足系统保压要求，避免停机后燃油回流导致下次启动时的油路气阻问题。外部的绿色支撑结构采用工程塑料材质，一方面作为弹簧的下部定位座，限制弹簧的径向偏移，避免弹簧在高频启闭过程中出现偏磨、卡滞；另一方面该支撑结构带有侧翼安装位，可直接卡入阀座的对应卡槽内，不需要额外的紧固件即可完成轴向定位，减少装配工序的同时，也避免了金属紧固件在燃油环境下的腐蚀风险。

　　阀芯中部的环形凸台作为弹簧的上部定位面，与下部支撑座的定位凸台同轴度设计要求控制在0.02mm以内，保证弹簧压缩过程中始终沿轴向施力，不会出现侧向分力导致阀芯卡滞。从安装边界来看，该部件整体为同轴回转体结构，最大外径位于下部支撑结构的侧翼位置，安装时需要匹配阀座的内孔尺寸，预留0.1mm的装配间隙，同时保证阀芯的行程空间满足最大溢流量的开度要求，全开状态下阀芯抬升高度对应的通流面积，需要匹配供油泵的最大溢流流量，避免高转速工况下回油不畅导致系统超压。结构上部的端盖采用压装形式与阀芯主体配合，端盖与阀体内壁的配合间隙控制在合理范围，既可以对阀芯的上行行程进行限位，避免弹簧过度压缩导致塑性变形，也可以引导阀芯沿轴向运动，

　　减少启闭过程中的摆动量。在实际工况验证中，这类结构需要耐受柴油的长期浸泡，同时承受-40℃到120℃的工作温度区间，因此弹簧选用不锈钢材质，表面做钝化处理，避免锈蚀导致的刚度变化；塑料支撑件选用耐燃油腐蚀的玻纤增强尼龙材质，保证长期使用后的尺寸稳定性，不会因为溶胀导致配合间隙变化引发卡滞。阀芯的密封端经过研磨处理，表面粗糙度达到Ra0.8以下，保证与阀座密封配合的可靠性，在1.5倍额定工作压力下保压5分钟，泄漏量不超过系统允许的阈值。从流体通路的设计来看，阀芯抬升后，燃油通过支撑结构两侧的通槽进入回油腔，通槽的通流面积经过计算匹配，避免通流面积过小导致的节流噪音，也避免通流面积过大导致的压力调节响应速度过慢。弹簧的两端都做了磨平处理，保证与上下定位面的贴合度，减少弹簧工作过程中的歪斜，相邻弹簧圈之间的间隙均匀，在最大压缩量下不会出现并圈现象，避免弹簧刚度突变影响调压精度。
