便携式多功能重力供电储能电源结构设计

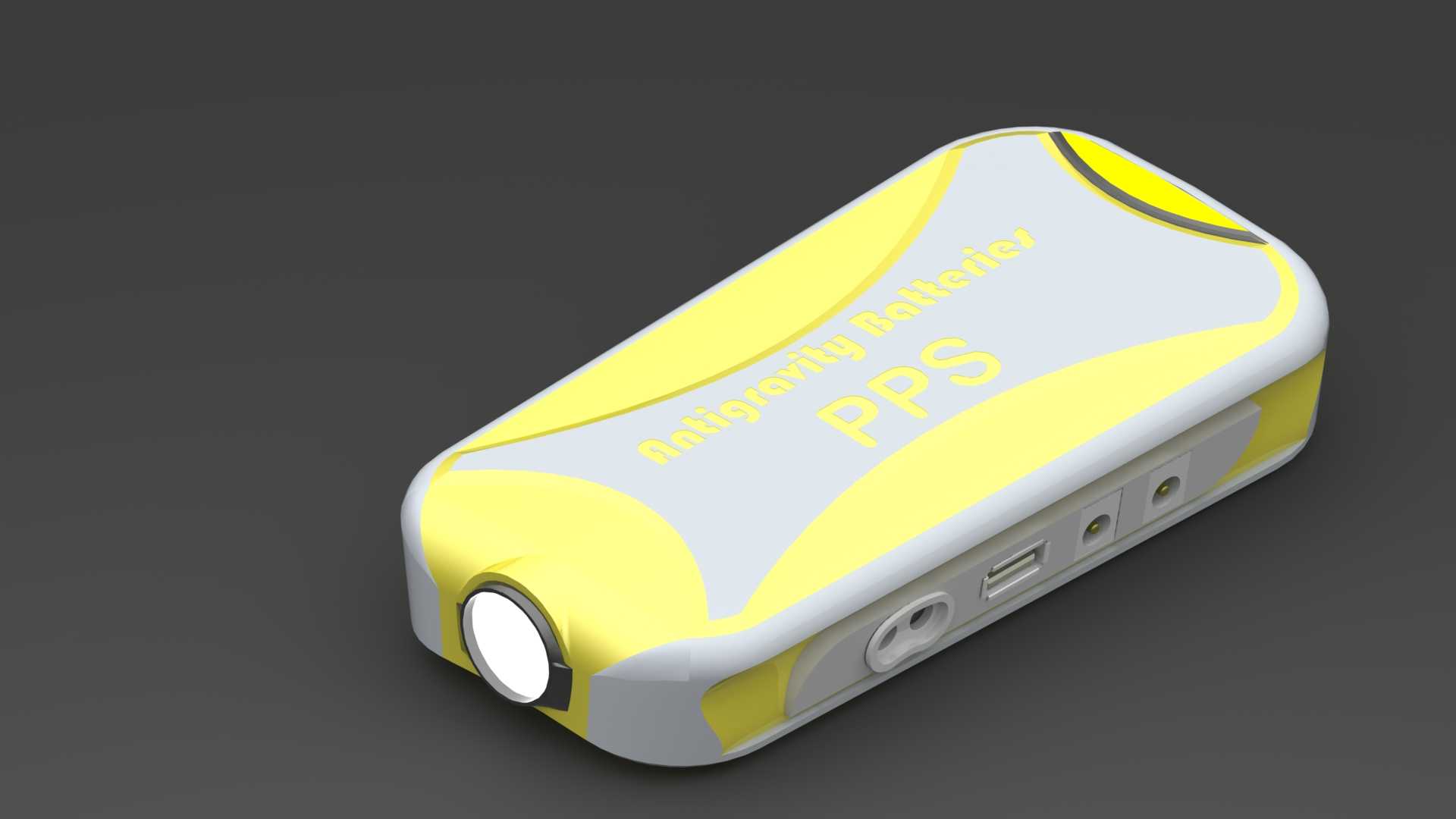

　　这款便携储能装置的结构设计，核心围绕户外无市电场景、应急抢险作业、临时外勤供电的实际需求展开，区别于常规依赖固定充电回路的移动电源，其重力发电的核心结构可在无外接电源输入的条件下，通过装置自身姿态变化、携带过程中的晃动与重力势能转化完成电能补充，适配野外勘探、线路巡检、户外作业等无法提前预判充电条件的使用场景。从结构布局来看，装置整体采用圆角长方体的一体化壳体设计，壳体边角做了大弧度圆弧过渡，避免携带过程中磕碰剐蹭，同时降低跌落时的应力集中风险，壳体表面的黄白双色分区并非单纯装饰，黄色区域对应内部重力发电模组的安装位置，该区域壳体做了局部加厚处理，内部设置有纵横交错的加强筋，既可以承受发电模组摆动过程中的持续冲击力，

　　也能在跌落时为核心储能、发电组件提供缓冲防护。装置端面集中布置了所有外接接口，从左至右依次为照明头灯、电源开关、USB输出接口、两个直流输出接口，接口布局遵循常用操作逻辑，照明模块位于端面最外侧，使用时无需调整握持姿势即可完成照明方向调整，开关按键采用内凹式设计，避免携带过程中误触开启造成电量浪费，所有接口周边都做了高出壳体表面0.8mm的凸台结构，配合配套的硅胶防尘塞，可在户外多尘、零星降雨的环境下阻挡粉尘、水滴侵入接口内部，降低接触不良的故障概率。内部结构设计上，重力发电模组采用摆锤式电磁转换结构，摆锤的摆动轴做了双轴承支撑设计，降低摆动过程中的摩擦阻力，提升重力势能的转化效率，摆锤的摆动行程做了机械限位设计，

　　避免剧烈晃动下摆锤撞击壳体或周边电路元件，储能电芯模组布置在装置中部的重心位置，降低整体重心高度，提升放置时的稳定性，电芯与壳体之间填充有缓冲泡棉，既可以吸收携带过程中的振动，也能在环境温度变化时为电芯提供热缓冲，避免电芯局部温度骤变影响使用寿命。电路控制板布置在接口侧的壳体内部，与接口直接通过插针连接，减少飞线带来的接触可靠性问题，控制板上集成了充放电管理、过流保护、过压保护、温度保护等常规保护电路，同时针对重力发电的输入特性，专门设计了宽电压输入的整流稳压模块，可适配摆锤不同摆动速度下产生的波动电压，将不稳定的感应电流整流稳压后存入储能电芯。外形尺寸方面，装置整体长度控制在140mm以内，宽度70mm，厚度35mm，

　　可轻松放入工装裤口袋、工具包侧袋，不会占用过多工具携带空间，整体重量控制在280g以内，长时间手持携带不会产生明显的负重感，安装边界上，装置背部预留有可选配的背夹安装卡槽，可通过配套背夹夹持在腰带、背包肩带上解放双手，也可通过配套的磁吸底座吸附在金属设备表面，为临时作业提供固定照明或供电。从实际使用的角度出发，这款装置的设计没有追求虚高的容量参数，而是把结构可靠性、无外接电源下的补能能力作为核心设计目标，重力发电结构的加入，让装置不会因为长期存放亏电而无法使用，只要有持续的晃动、姿态变化就能持续补充电能，非常适合作为应急备用电源放在工具包、应急包内，应对突发的供电需求。壳体表面的防滑纹理设计，在戴劳保手套操作时也能稳定握持，不会因为手滑造成装置跌落，端面的照明模块采用聚光杯设计，有效照射距离可达15米，可满足夜间临时巡检、设备检修的照明需求，双直流输出接口可适配不同规格的小型检测设备、作业工具的供电需求，USB接口可给手机、对讲机等外勤通讯设备充电，覆盖外勤作业中绝大多数的小型用电设备需求。在结构细节处理上，壳体的合模缝做了错位止口设计，配合内部的密封胶条，可达到IP54级别的防护能力，适配户外多尘、小雨的使用环境，内部所有线束都通过线卡固定在壳体的加强筋上，避免晃动过程中线束磨损、接插件松脱，摆锤组件的所有转动部位都采用自润滑轴承，无需后期加注润滑油即可保证长期使用的转动顺畅，降低后期维护成本。
