双工位气动部件固定夹持工装结构

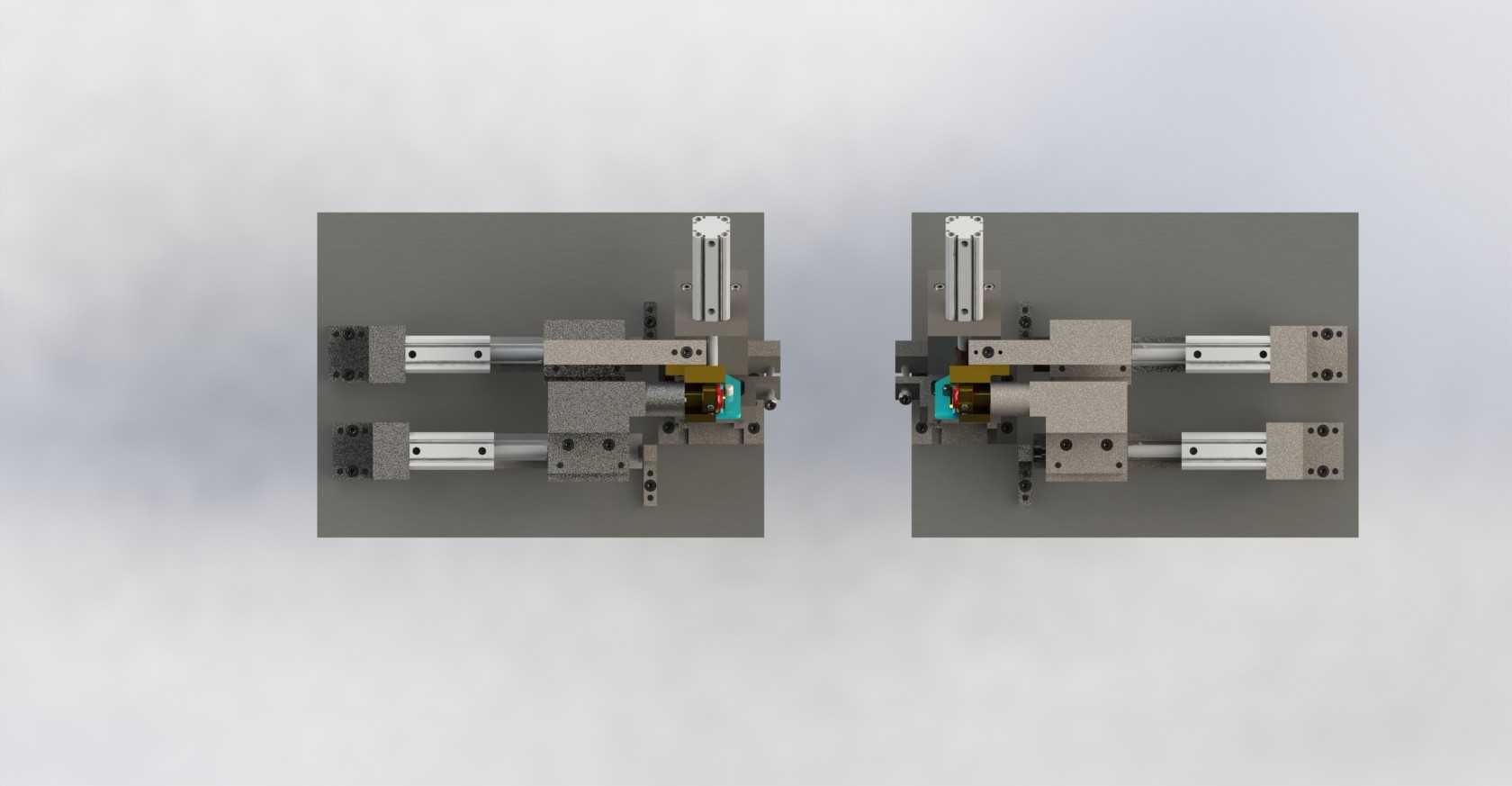

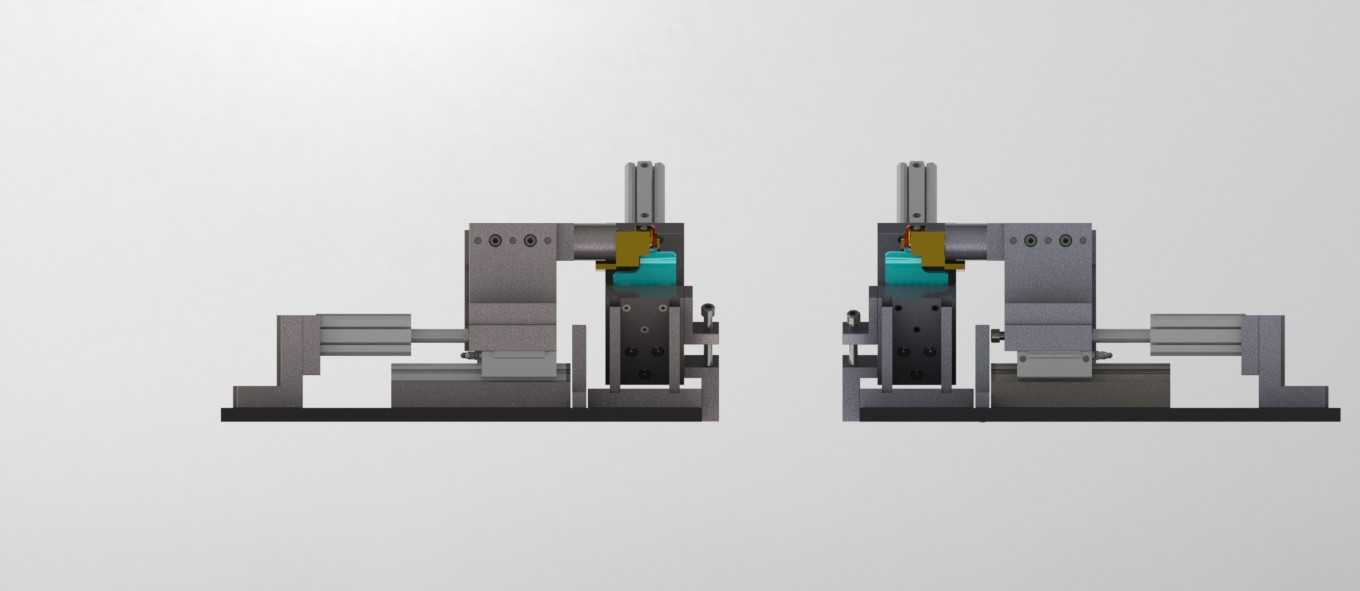

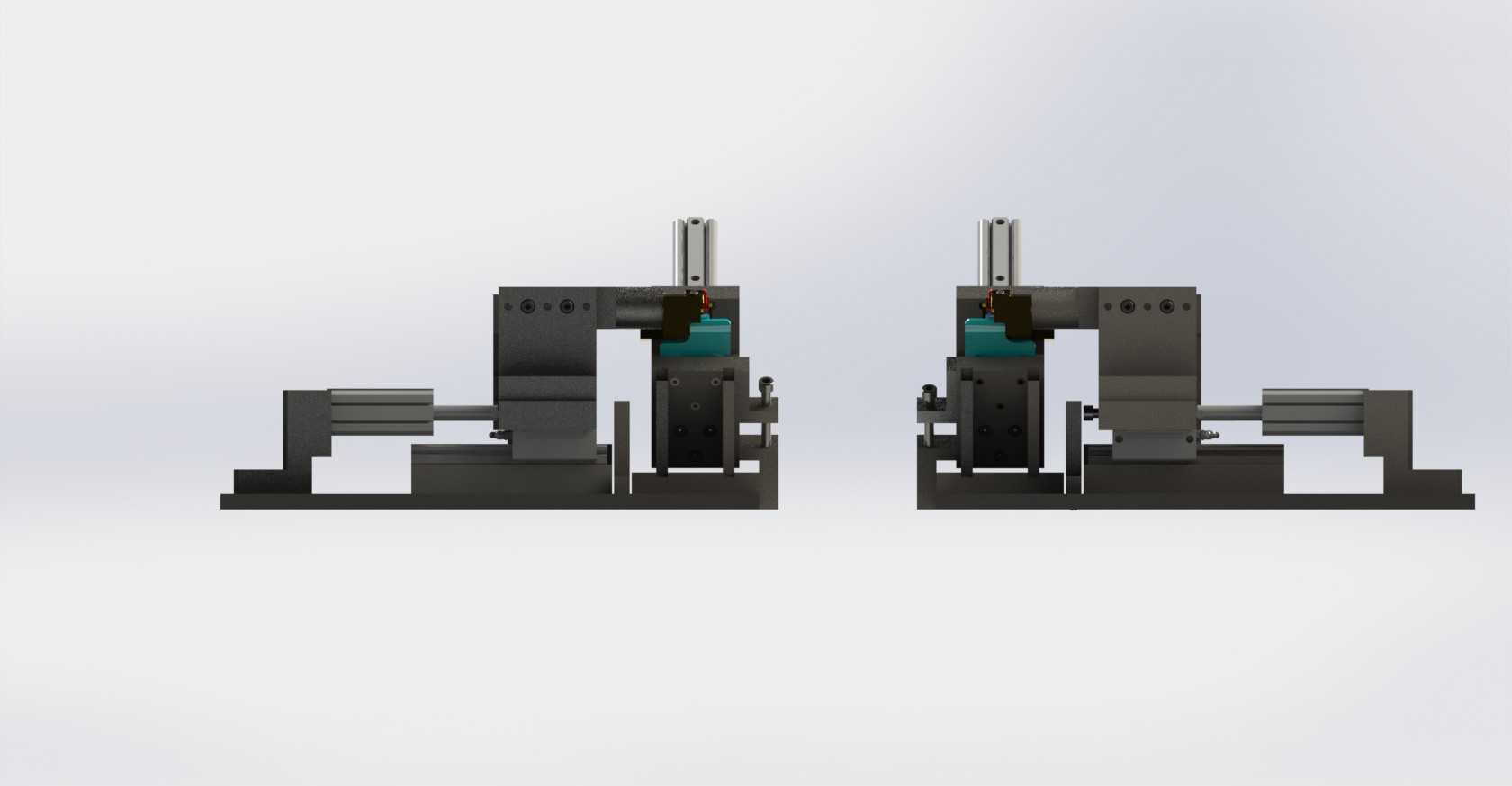

　　这套双工位夹持机构主要面向小型精密零部件的装配、检测工序段使用，常见于3C电子小零件压装、五金小件尺寸检测、微型组件铆接等工位，替代传统人工手持固定的作业方式，能在连续作业场景下保持稳定的夹持定位精度，避免人工施力不均导致的工件偏移、装夹变形问题。从结构布局来看，整套机构采用对称式双工位设计，两套夹持单元共用安装底板，可配合旋转上料机构实现交替作业，单工位完成工件取放的间隙另一工位同步执行加工或检测动作，能压缩单工序的等待空程时间，适配产线10-15秒节拍的连续作业需求。

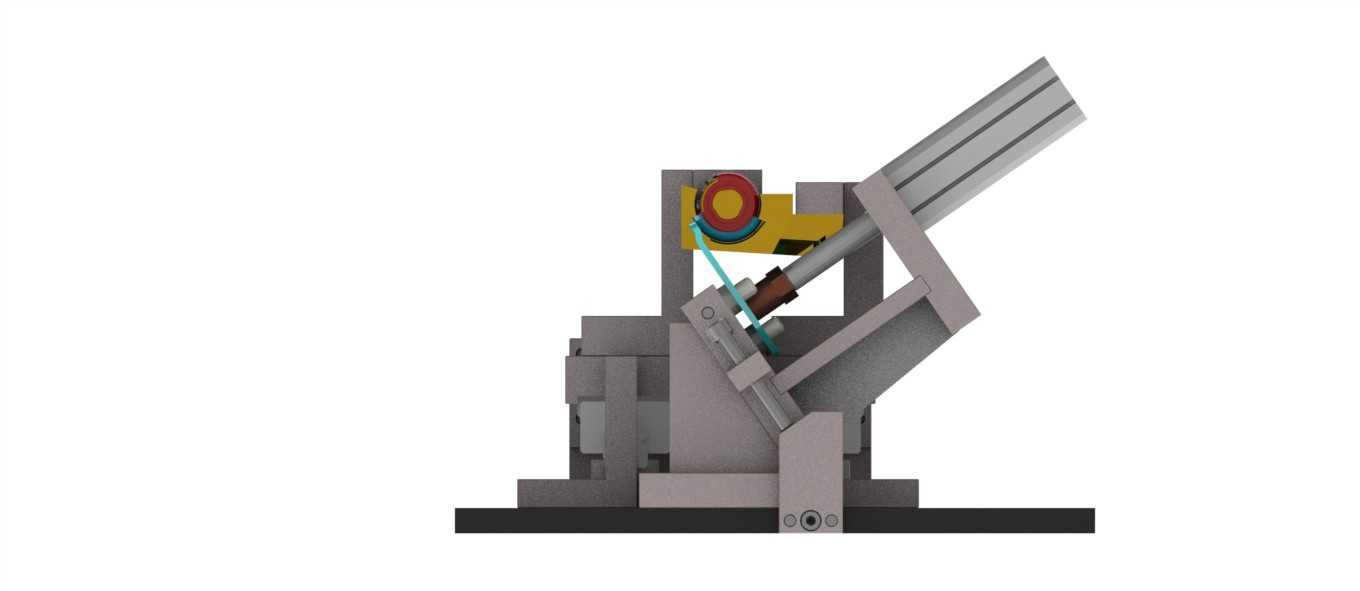

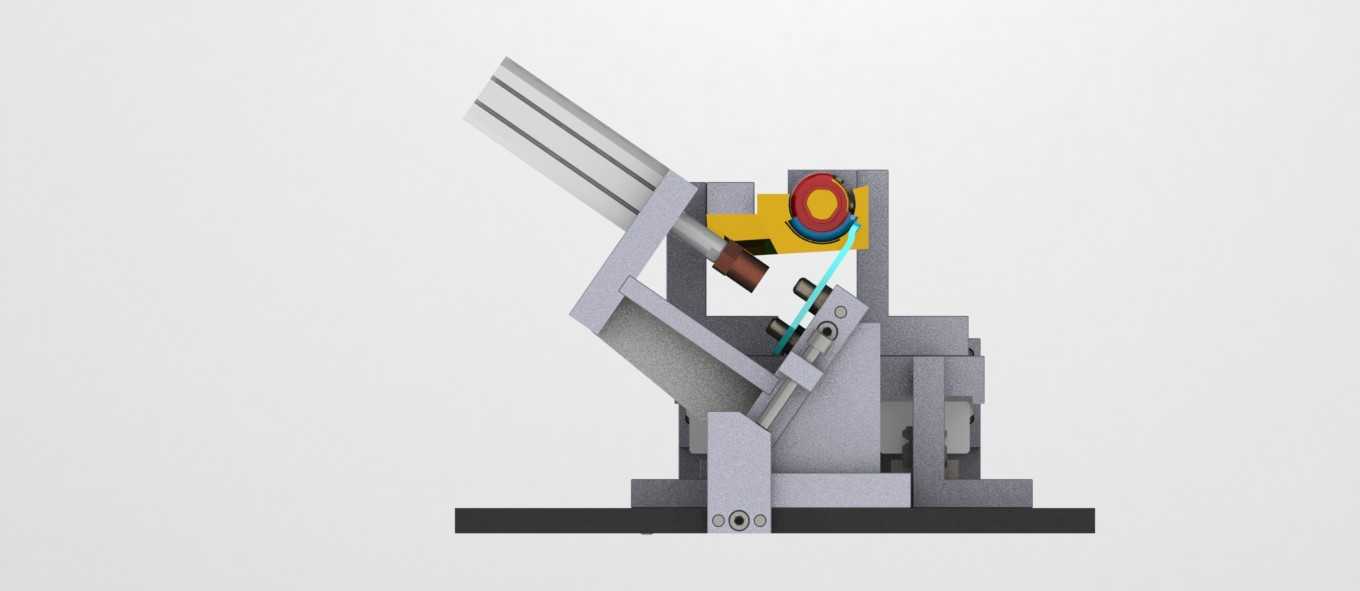

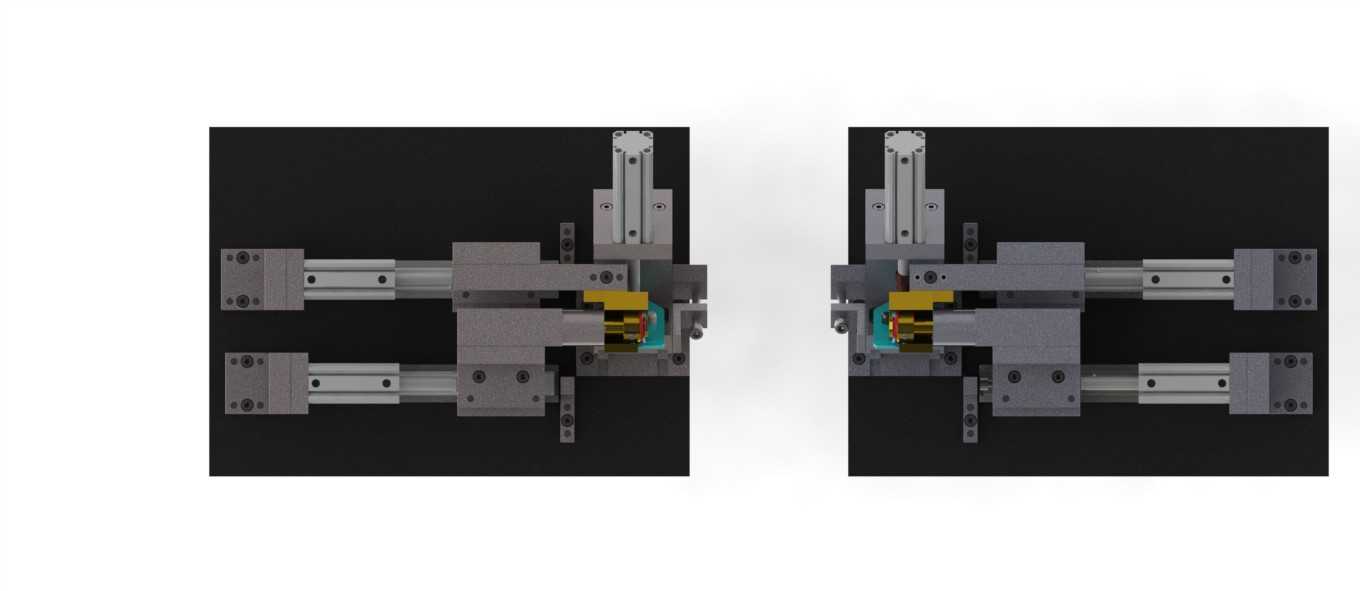

　　核心夹持动作采用水平气动滑台配合纵向压块的组合实现，水平方向配置两根平行的直线导轨作为滑台的运动导向，导轨选型时侧重径向负载能力，抵消压装或检测过程中传递到滑台的侧向力，避免长期作业后滑台出现卡滞、精度偏移问题。纵向的压紧单元采用小型笔型气缸作为动力源，压头位置预留了软质垫片安装槽，可根据被夹持工件的材质更换聚氨酯、铜质或者尼龙压头，防止硬接触刮伤工件表面，针对异形工件还可以在压头位置定制仿形嵌块，保证夹持接触面贴合工件外形，减少装夹时的工件形变。

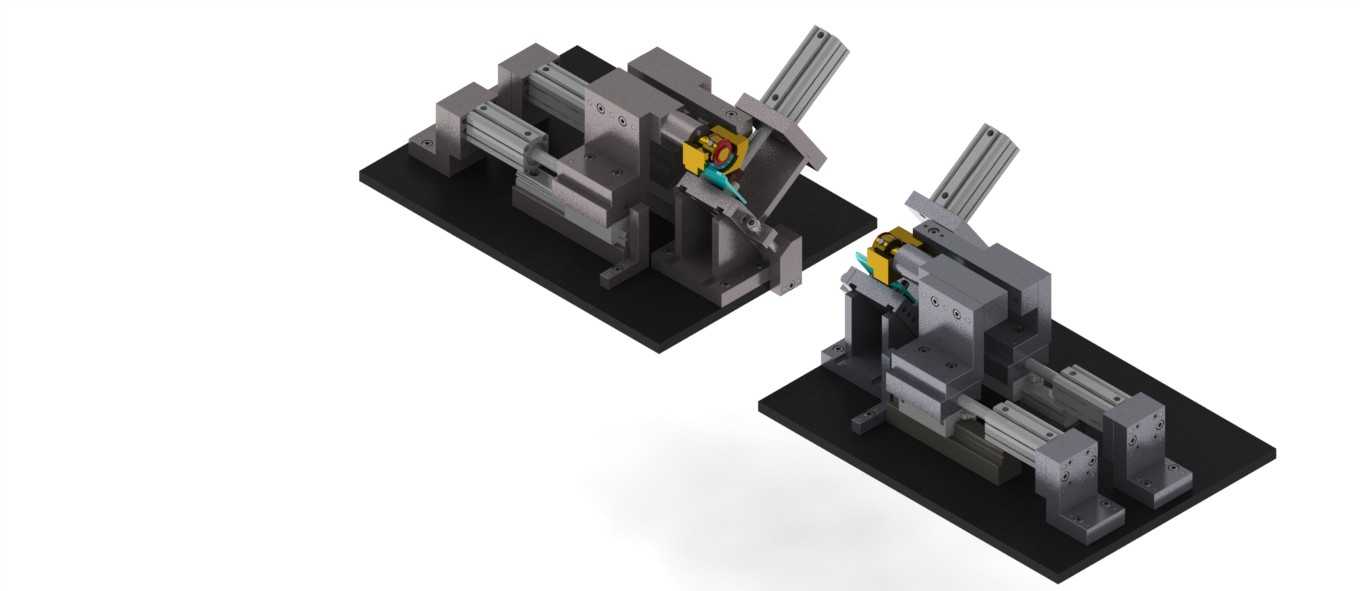

　　设计过程中优先考虑了安装边界的适配性，整套机构的安装底板采用标准孔位布局，可直接固定在通用铝型材工作台上，不需要额外加工过渡连接板，底板厚度选取12mm的45号钢板做发黑处理，兼顾结构刚性和安装平整度，避免长期受力出现底板翘曲。两个工位的中心距设置为200mm，预留了足够的操作空间，不会出现取放工件时与相邻工位机构干涉的问题，所有气动管路都沿底板侧面的线槽排布，走线整齐不外露，避免作业过程中管线剐蹭工件或者被运动部件磨损。

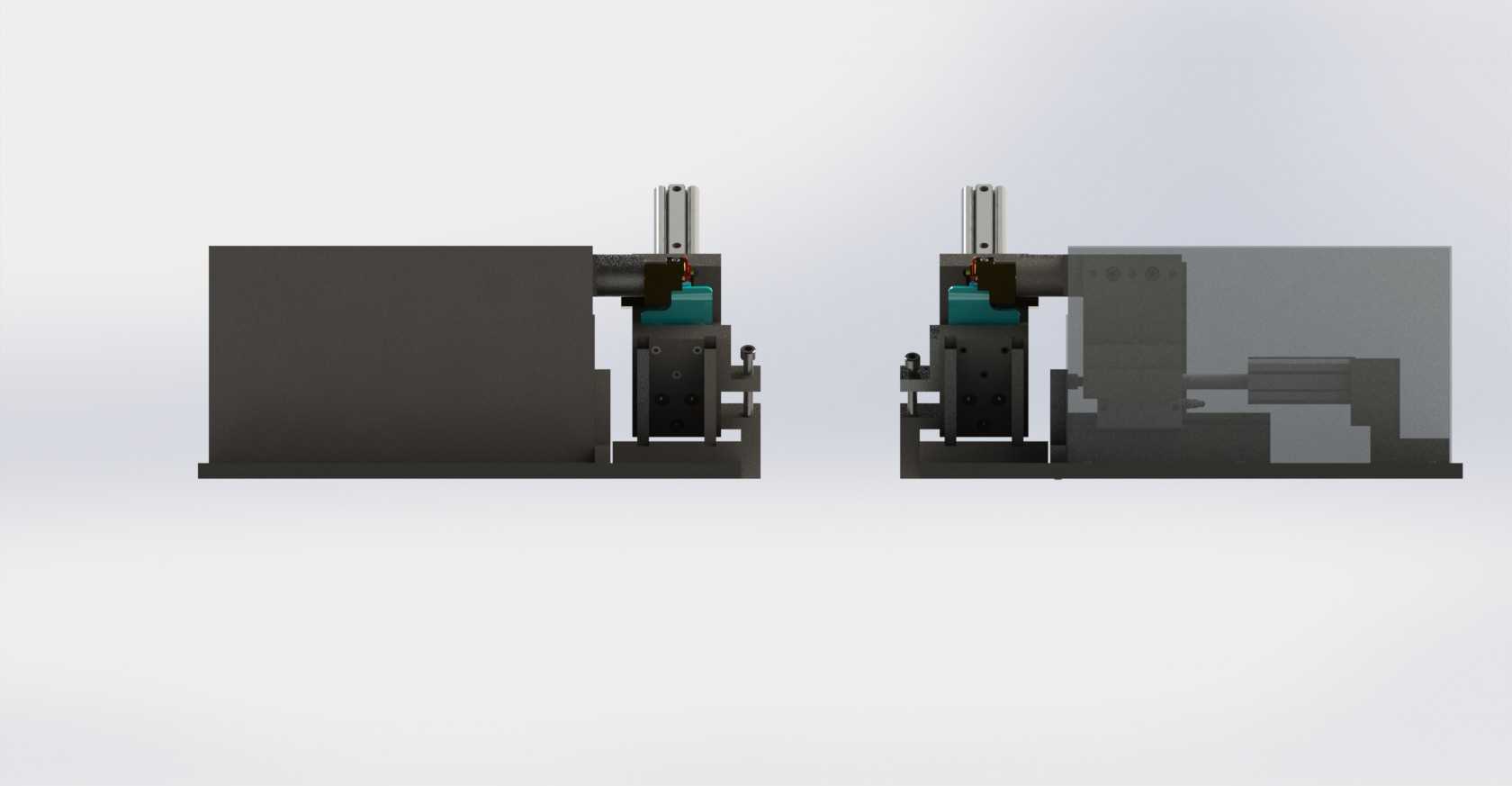

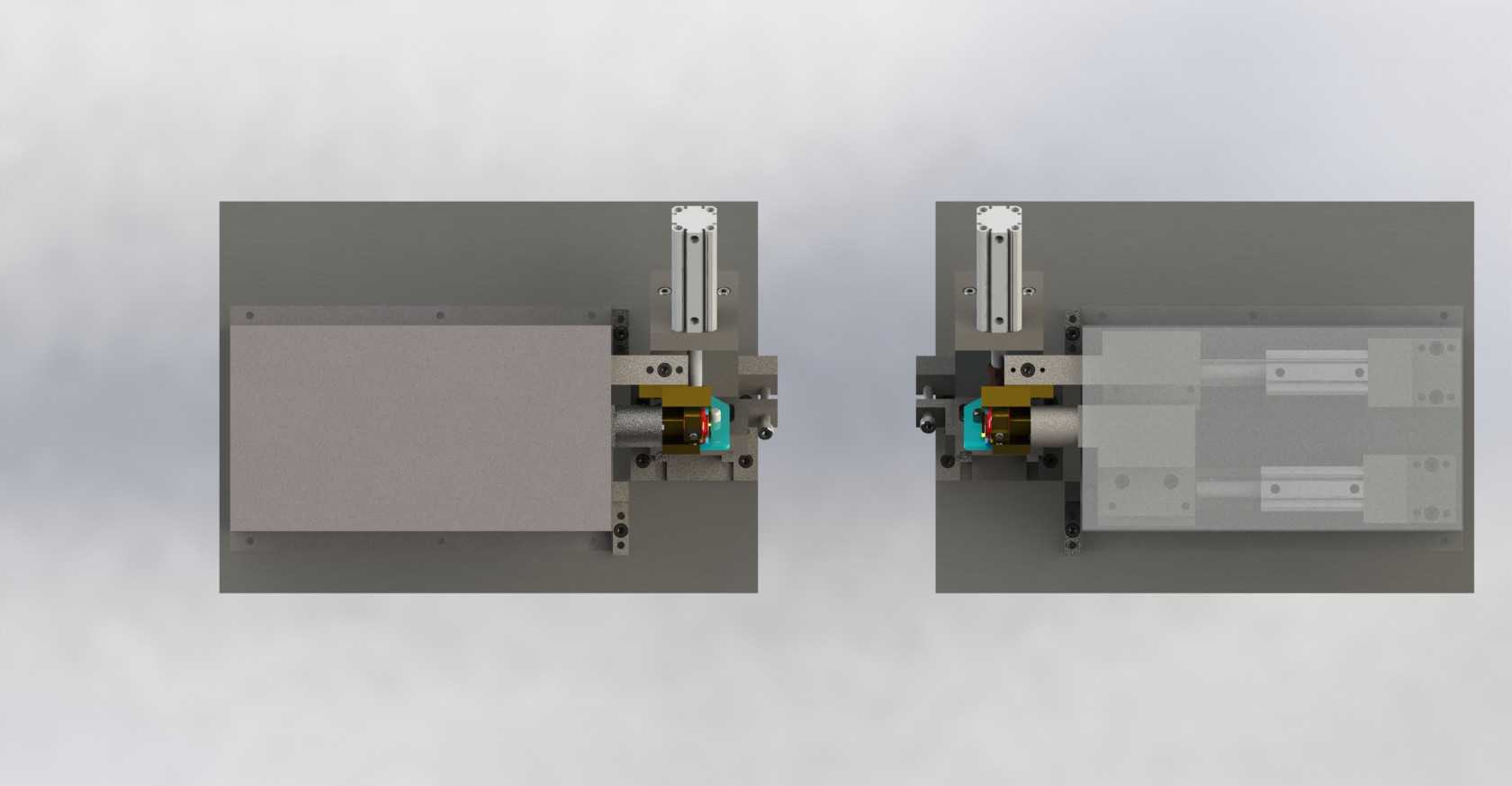

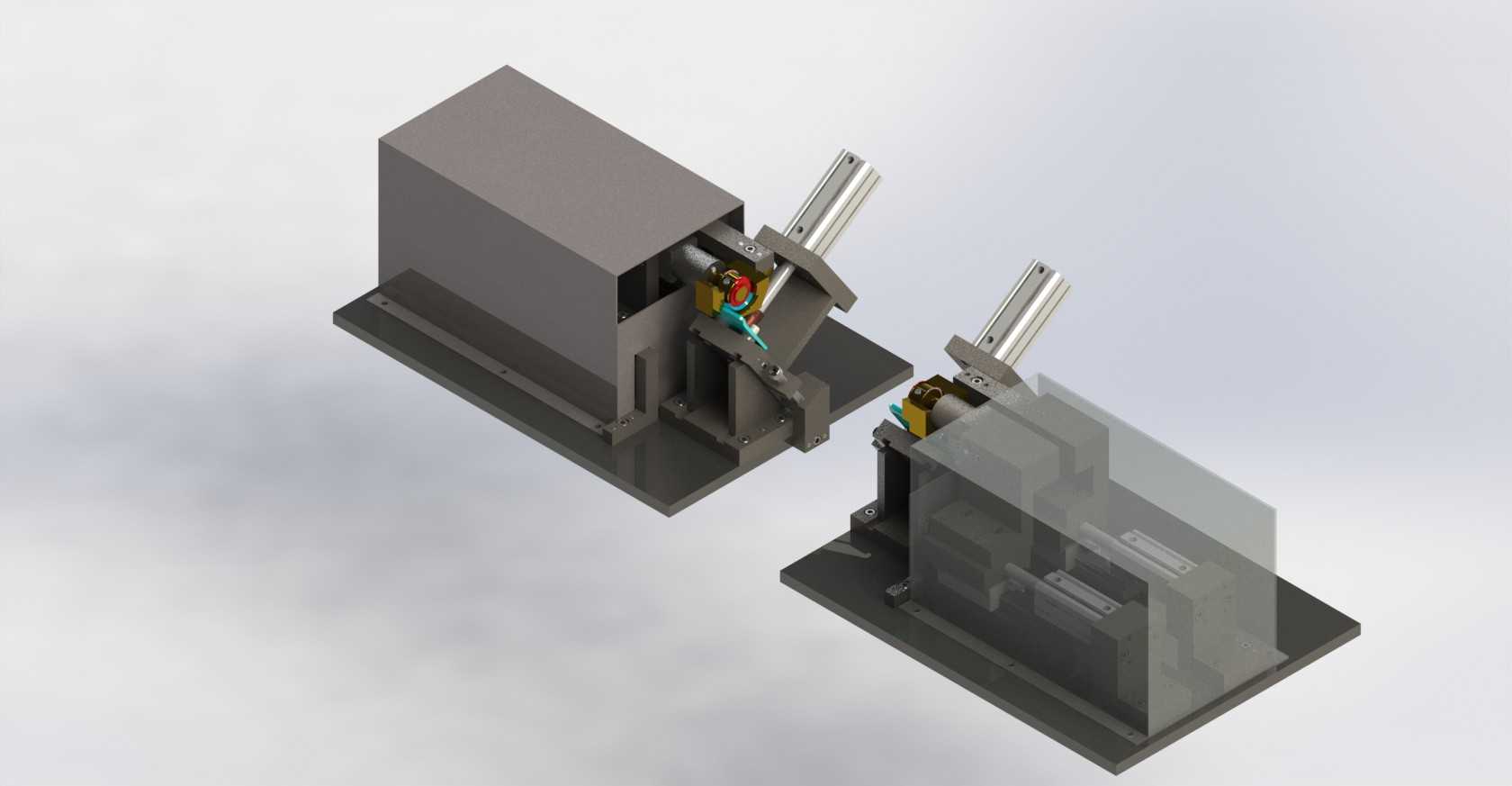

　　从功能细节来看，每个夹持单元都配置了独立的行程调节螺钉，可根据不同尺寸的工件调整滑台的开合行程，不需要更换夹具本体就能适配长度在30mm到80mm之间的小型工件，压头的下压行程也可以通过气缸尾部的限位螺母调整，针对不同厚度的工件设置合适的下压量，防止压力过大压损薄壁工件。机构的运动部件都配置了防尘折布或者防尘盖，覆盖导轨和气缸活塞杆的外露部分，适配车间多粉尘的作业环境，减少粉尘进入运动副导致的磨损，延长日常维护的周期。

　　在实际投产使用时，这套机构可以直接接入产线的气动控制系统，通过电磁阀切换气路实现夹持和松开动作，也可以额外加装磁性开关检测滑台和压头的到位位置，给上位机传递装夹完成的信号，配合全自动加工或者检测设备实现无人化作业。整套结构没有复杂的定制加工件，大部分零部件都采用标准件，后期维护更换配件的成本较低，针对不同的工序需求，还可以在夹持工位的侧边预留检测传感器、注油嘴或者压装头的安装位，不需要大幅改动结构就能拓展功能，适配多品种小批量的柔性生产需求。
