英飞凌IGBT功率模块三维结构设计

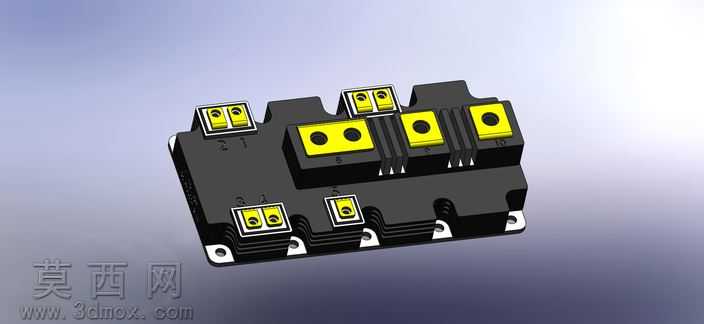

本作品为英飞凌IGBT功率模块的三维建模设计，采用SolidWorks完成全参数化建模，整体还原了工业级IGBT模块的真实外观与结构细节。建模过程中首先对模块的整体轮廓进行基准定位，按照实物1:1比例绘制主体基座的草图，通过拉伸、切除等基础特征构建出黑色绝缘基座的主体结构，基座边缘的安装孔位严格按照工业标准尺寸定位，确保模型可直接用于装配场景的模拟。针对模块上的接线端子部分，分别对主功率端子和辅助信号端子进行独立建模，黄色的端子绝缘外壳通过曲面建模还原其方正的外观与倒角细节，端子内部的金属接片区域通过外观贴图区分材质，还原端子的分层结构。模块中部的栅极驱动区域的分隔筋、散热基底的侧边卡扣结构都逐一进行特征还原，保证各部件的装配关系与实物完全一致。渲染阶段采用哑光工程塑料材质模拟黑色基座的表面质感，黄色端子部分采用稍带光泽的阻燃塑料材质，金属接线区域赋予亮面金属材质，背景采用渐变浅灰色调突出模块主体，通过柔和的环境光打亮模块的结构轮廓，清晰展现各部分的结构层次。设计过程中充分考虑IGBT模块的工业应用场景，结构上还原了模块的安装固定位、端子排布逻辑，既保证了外观的高度还原，也保留了结构的可编辑性，可用于电力电子设备的装配仿真、教学演示、产品展示等场景，模型的各部件参数化特征完整，可根据不同型号的IGBT模块参数快速调整尺寸，适配不同的设计需求。
