线性导向滑台气动驱动装置结构设计

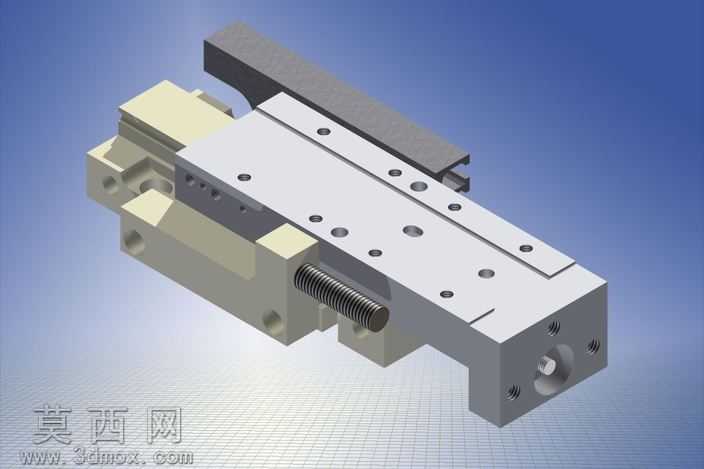

该作品为线性导向类气动驱动装置的三维建模设计，整体采用模块化的结构布局思路，在三维建模过程中严格遵循机械装配的公差配合规范，对每一个零部件的尺寸参数、装配关系都进行了精准还原。建模阶段首先搭建主体基座的基准特征，以基座的安装平面作为全局装配基准，依次完成滑动承载平台、导向限位组件、驱动螺杆部件、侧边挡块结构的特征绘制，所有孔位、槽体、安装面的特征都按照实际加工工艺要求进行倒角、退刀槽等细节处理，保证模型可直接对接生产加工环节。渲染环节采用工业产品常用的金属质感材质体系，主体承载平台赋予哑光银灰色铝合金材质，表面添加细微的拉丝纹理提升真实感，基座部分采用硬质阳极氧化的浅米黄色金属材质，驱动螺杆部件赋予光亮的不锈钢材质，侧边挡块采用发黑处理的高碳钢材质，不同材质的粗糙度、反光度参数都经过反复调试，在蓝色渐变背景的渲染环境下，各部件的材质区分清晰，结构层次分明。结构设计上采用双导向面配合的滑动结构，保证滑动平台运行过程中的直线度与承载稳定性，驱动端采用螺杆传动配合气动驱动的组合形式，可实现精准的行程控制与稳定的动力输出，平台表面均匀分布的安装孔位可适配不同的工装夹具安装需求，侧边的限位挡块可对滑动行程进行机械硬限位，避免超程运行带来的设备损坏。整体设计兼顾了结构刚性、运行精度与装配便利性，所有零部件之间的装配间隙都经过合理预留，既保证运动部件的运行顺畅，又避免间隙过大带来的运行抖动问题，模型完整还原了该类气动导向装置的全部结构细节，可作为同类自动化执行部件设计的参考范例，也可用于虚拟装配调试、运动仿真分析等场景使用。
