HS805BB机器人伺服舵机结构设计

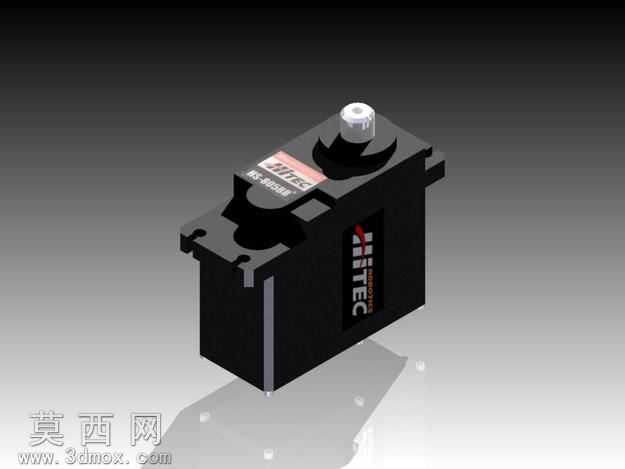

本模型为HS805BB型机器人伺服舵机的三维数字化设计成果，建模阶段基于实物测绘的尺寸参数，在Autodesk Inventor平台完成全参数化特征构建，首先通过草图绘制完成舵机主体外壳的轮廓约束，依次拉伸生成上下壳体的基础实体，针对壳体表面的安装定位孔、卡扣卡槽、散热凹槽等细节特征，采用切除拉伸、阵列、倒角等命令完成精细化处理，保证各装配位的尺寸公差符合实际安装需求。针对舵机内部核心传动结构，建模过程中对齿轮组、输出轴、电位器、驱动电路板等部件进行独立参数化建模，每个零件均按照实际装配关系添加同轴、面重合、间隙配合等约束，完成整机虚拟装配后可通过干涉检查功能验证各运动部件无碰撞卡滞，还原舵机真实的运动传动逻辑。渲染阶段为不同部件赋予对应材质属性，主体工程塑料外壳设置为哑光黑色ABS材质，调整表面粗糙度参数模拟真实塑料的磨砂质感，输出轴采用抛光金属材质，添加轻微的环境反射效果还原金属光泽，表面品牌标识区域采用贴图映射工艺还原丝印标识的细节，内部传动齿轮分别赋予不同的金属材质区分材质属性，场景搭建采用渐变灰色背景配合三点布光方案，主光源从斜上方45度投射突出舵机的立体轮廓，辅助光源补全暗部细节避免阴影死黑，顶光勾勒顶部输出轴的结构线条，最终渲染图清晰呈现舵机的外观形态与结构细节。设计过程中充分考虑舵机作为机器人核心执行部件的使用需求，外壳的安装孔位按照标准舵机安装尺寸设计，可直接适配各类机器人云台、机械臂、航模等应用场景的安装位，输出轴的齿形参数符合标准舵机臂的配合要求，整体结构紧凑布局合理，在有限的体积内集成了动力输出、位置反馈、驱动控制全部功能模块，模型同时导出STEP、IGES通用格式文件，可兼容各类三维CAD软件进行二次修改与结构仿真，为机器人执行机构的选型、装配模拟、运动仿真提供精准的数字化参考模型。
