铸造涡轮喷嘴定子结构三维设计

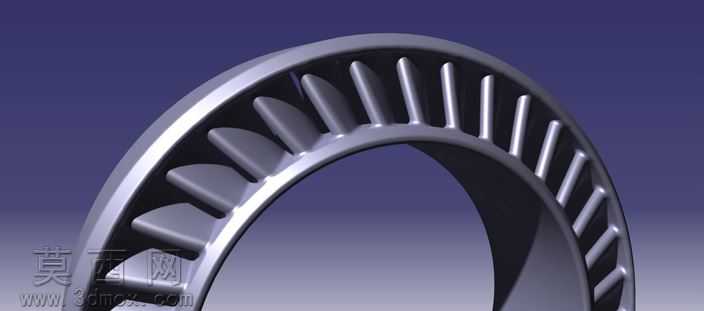

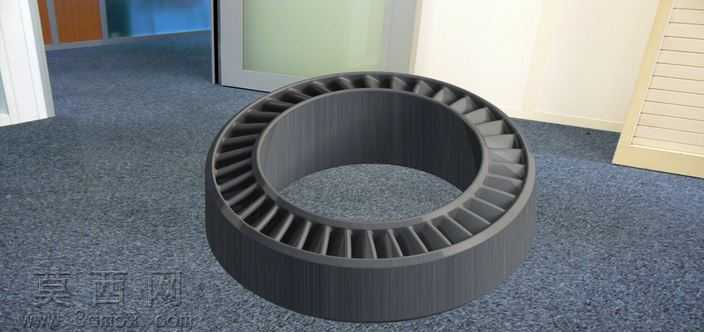

本模型为铸造涡轮喷嘴定子的局部结构，建模过程围绕涡轮动力系统的核心导流部件展开，首先基于涡轮喷嘴的气动布局需求确定环形基体的基础尺寸，通过参数化草图绘制定子的环形轮廓，精准控制内外径的尺寸公差以匹配涡轮组件的装配要求。建模时重点还原定子内侧均匀排布的导流叶片结构，每一片叶片的型面都经过曲面放样、曲率调整，确保叶片的倾斜角度、弧度符合气流导向的设计逻辑，能够在涡轮工作时将气流精准导向涡轮叶片，提升动力转换效率。模型采用实体建模方式构建环形基体，对叶片与基体的衔接位置做了圆角过渡处理，还原铸造工艺的结构特征，避免应力集中的结构缺陷，同时匹配铸造生产的工艺合理性。渲染阶段采用金属材质模拟高温合金铸件的质感，调整材质的反光度与粗糙度，还原铸钢部件的哑光金属光泽，通过深蓝色背景衬托突出定子的环形结构与叶片排布细节，清晰展现每一片叶片的形态与均匀分布的结构特点。设计过程中充分考虑喷嘴定子在涡轮系统中的功能定位，环形整体结构保证部件的结构强度，均匀排布的叶片形成规整的导流通道，可适配涡轮引擎的进气导流需求，兼顾气动性能与结构可靠性，模型完整还原了该部件的核心结构特征，可用于涡轮组件的结构展示、装配模拟以及相关部件的设计参考，清晰呈现铸造类涡轮喷嘴定子的典型结构形态与设计要点。
