.22Cal口径抑制器三维结构设计

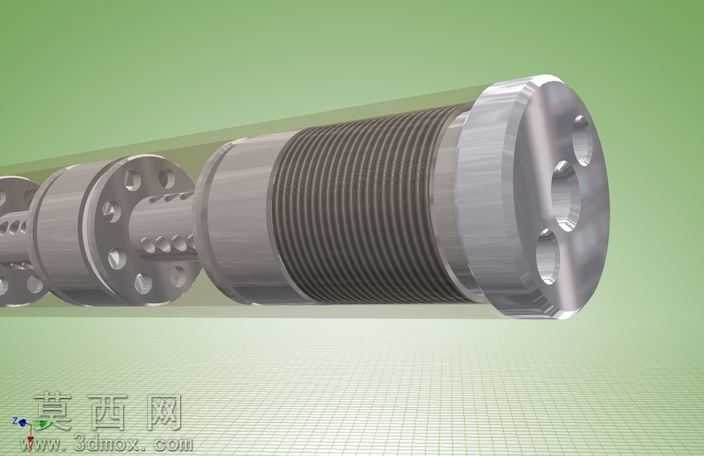

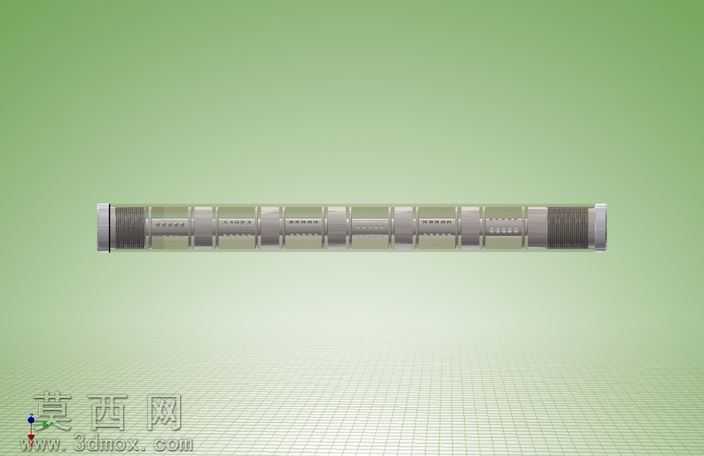

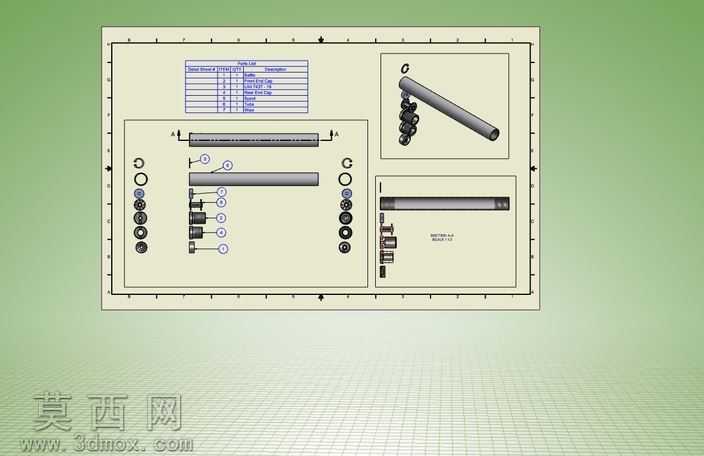

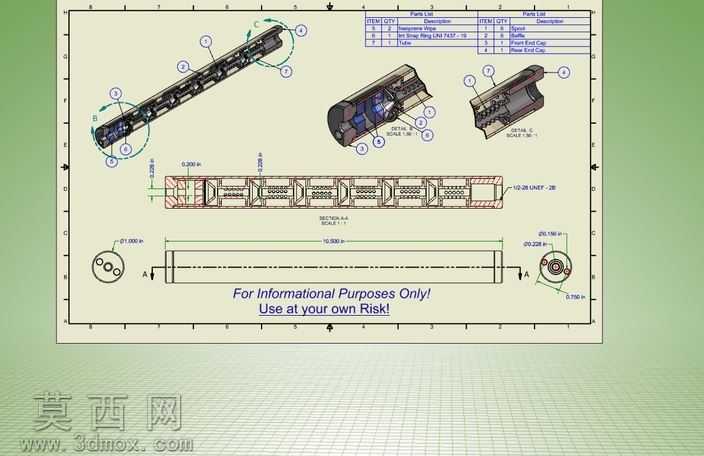

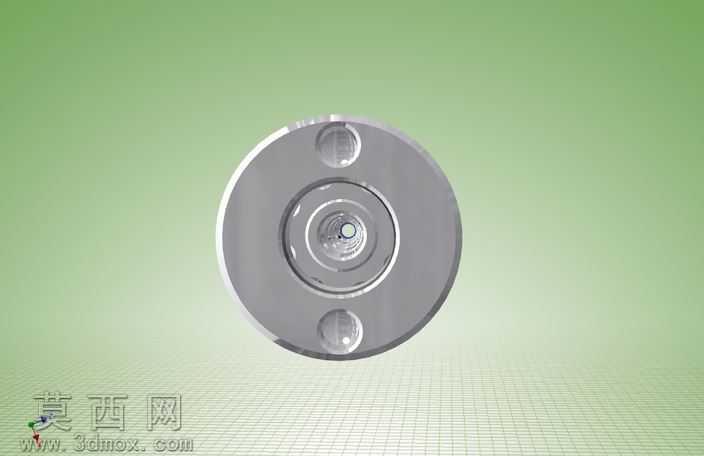

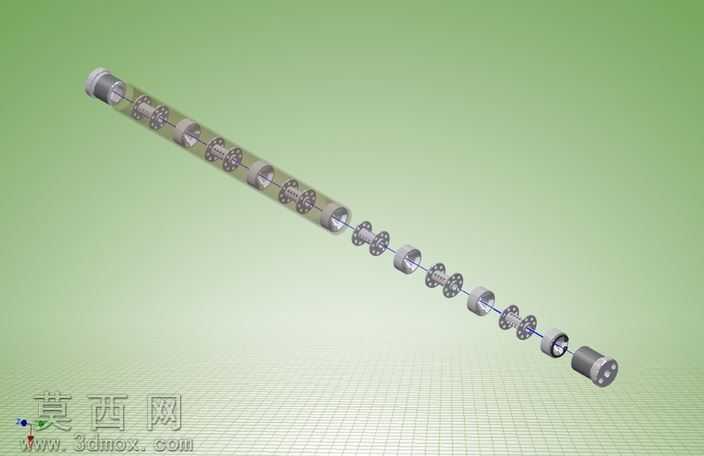

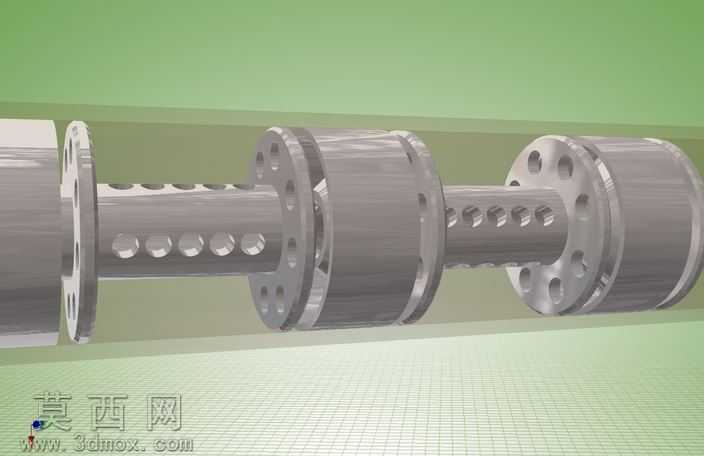

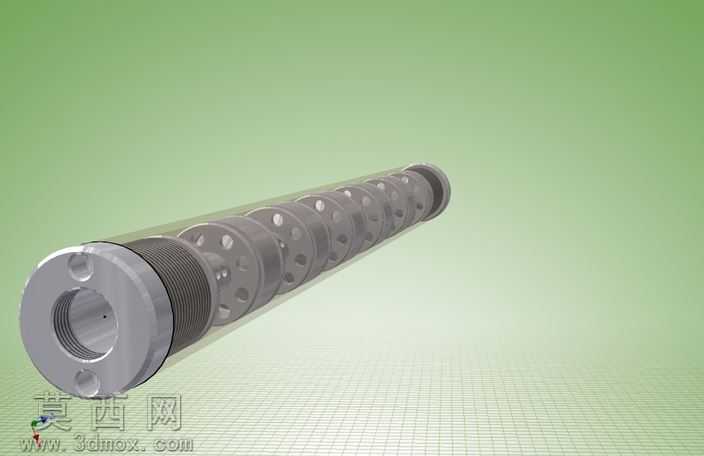

本模型为.22Cal口径抑制器的完整三维设计成果，建模过程严格遵循小口径抑制器的实际功能逻辑与尺寸规范，采用1/2-28标准螺纹作为接口基准，确保与适配口径的枪械部件可实现精准装配对接。建模阶段首先完成整体同轴度基准的搭建，以中心轴线为核心参考，依次构建两端的螺纹连接段、中间的多级消音腔室结构，每一处腔室的隔板间距、导流孔排布都经过参数化校准，保证结构比例完全符合真实抑制器的消音工作原理。模型的外观渲染采用哑光金属材质，还原了抑制器主体常用的合金材质质感，表面的防滑纹理、分段式结构棱线都做了精细化处理，既保证视觉上的真实感，也完整保留了结构的可编辑性。从结构设计来看，该抑制器采用多级膨胀腔串联的设计思路，前端螺纹段用于和枪管稳固连接，后端的封闭端盖做了圆角过渡处理，中间分段式的腔室隔板上预留了对称的导流孔，可让火药燃气在腔室内逐步膨胀减速，以此实现抑制膛口噪音与焰效的功能。建模过程中对每一处配合尺寸都做了公差预留，螺纹部分的牙型、螺距完全符合1/2-28螺纹的标准参数，各段腔室的壁厚均匀一致，既满足结构强度要求，也控制了整体重量。模型同时提供了多种通用格式文件，可直接导入各类三维软件进行结构拆解、工程图导出或者仿真分析，不管是用于机械结构学习、配件设计参考还是相关原理演示，都能提供完整准确的三维数据支撑，完整还原了小口径抑制器从接口到内部消音结构的全部设计细节。
