Wiska双路工业电气连接插座结构

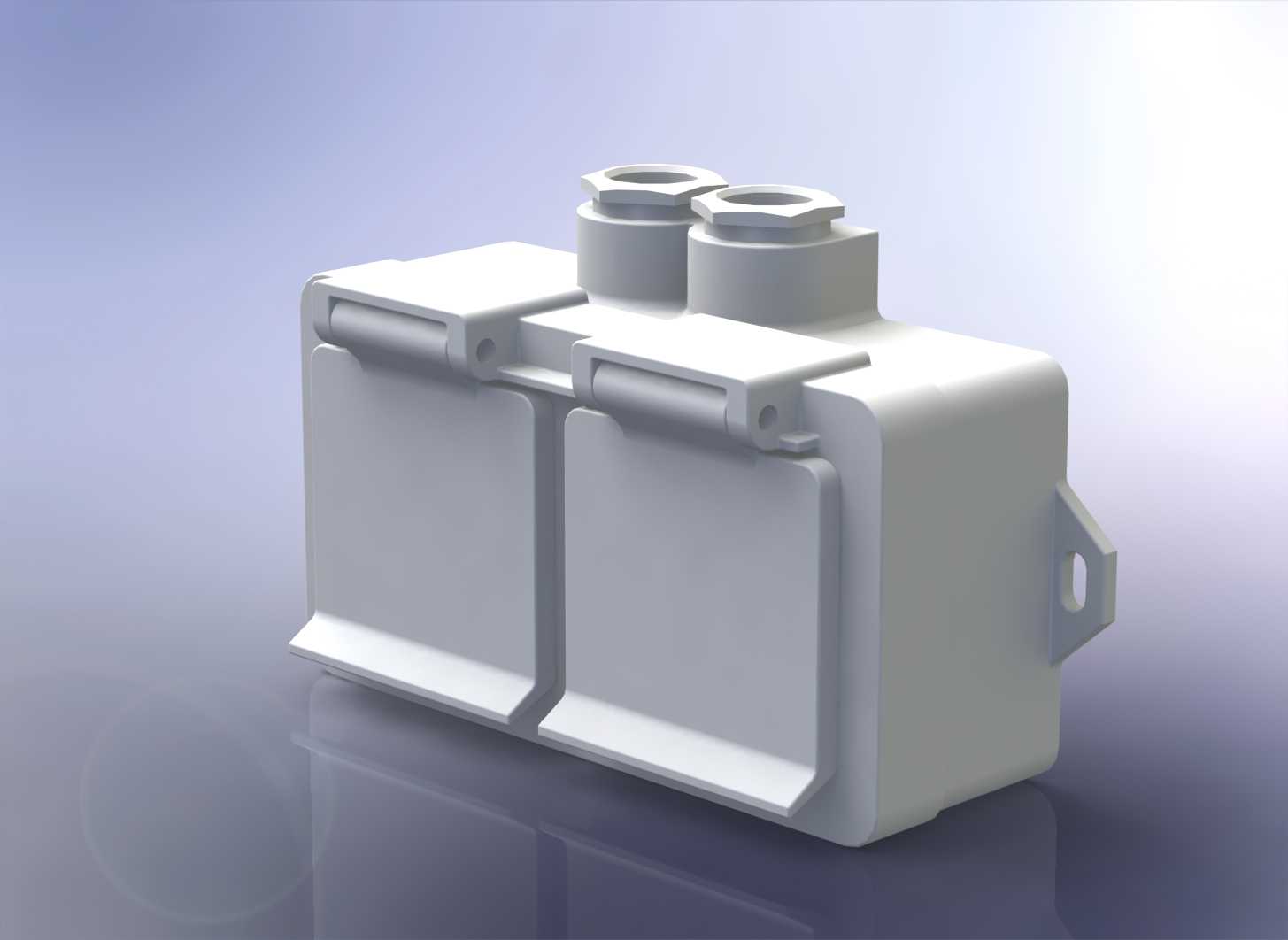

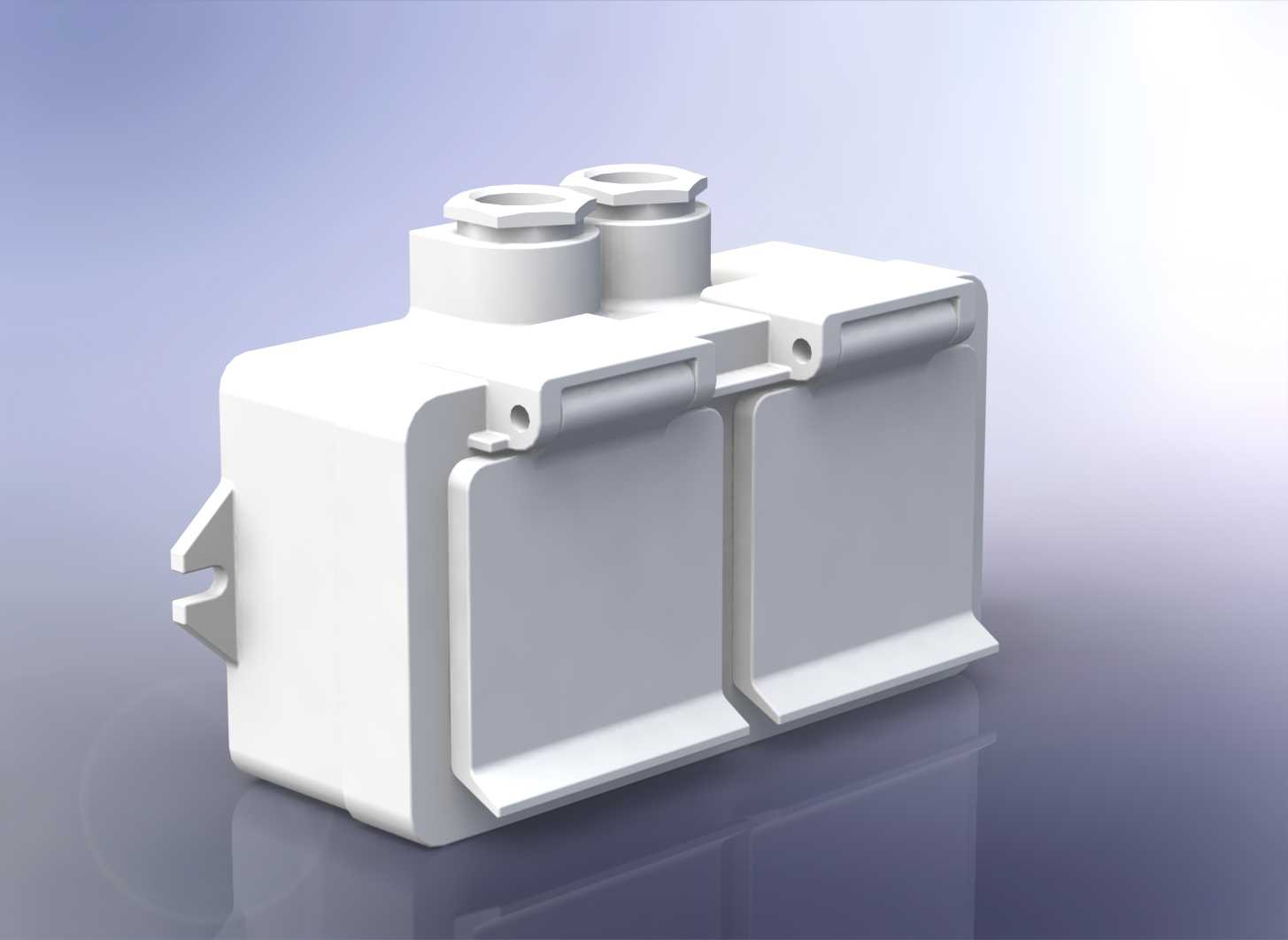

　　这款双路电气连接插座，主要面向工业现场的配电分支、设备外接供电场景设计，常见于户外施工临时配电、车间设备工位供电、港口机械外部接线、户外照明回路分线这类对防护等级有要求的使用场景，替代传统明装接线盒搭配普通插座的组合方案，减少现场接线的零散配件数量，降低施工时的接线出错概率。从结构设计来看，整体采用上下扣合的盒体结构，顶部设置两个同轴的电缆格兰头安装位，可分别接入进线与出线回路，或是两路独立的供电进线，适配常规的橡套电缆外径范围，格兰头与盒体的衔接位置做了止口结构，装配时配合密封圈可达到IP65级别的防护能力，避免户外使用时雨水、粉尘进入盒体内部造成接线短路。盒体正面设置两个独立的翻盖式防护盖，每个防护盖对应一路插座模块，

　　翻盖与盒体之间采用一体成型的铰接结构，无需额外装配销轴，减少装配工序的同时，也避免了小零件脱落丢失的问题，翻盖边缘做了一圈凸起的密封压边，当插座不使用时，翻盖扣合可完全遮盖插座插孔，配合盖体边缘的密封胶条，可在非插接状态下阻挡飞溅液体与粉尘侵入。盒体侧面设置带安装孔的固定耳，安装孔为长圆孔设计，可适配现场安装时的孔位偏差，无需在安装面上精准打孔，降低现场安装的调整难度，固定耳与盒体为一体注塑成型，避免了额外装配固定支架带来的结构松动风险，安装面与盒体背面做了齐平处理，贴装在墙面、设备机架表面时不会出现缝隙，减少积灰积水的可能。内部腔体预留了足够的接线空间，可容纳两路插座的接线端子，同时预留了接地端子的安装位，

　　接线时可将电缆外皮层剥离后，通过格兰头压紧固定，避免电缆受外力拉扯时接线端子松脱，内部的筋位结构将两路插座的接线区域做了简单分隔，避免不同回路的导线互相干扰，也减少接线时导线错接的概率。从安装边界来看，整体外形为方正的盒体结构，厚度控制在常规户外接线盒的尺寸范围内，安装时占用的墙面空间与同规格双路接线盒相当，顶部的格兰头突出高度适配常规的电缆弯曲半径，不会出现电缆插接后弯折半径过小导致线芯断裂的问题，翻盖开启后的最大角度可达到120度，插接插头时不会被翻盖遮挡操作空间，插头插入后翻盖可通过侧边的卡扣结构半开固定，避免翻盖自然垂落影响插头接线。在实际选型使用时，这款双插座可直接替代传统的单路插座加接线盒的组合，

　　单盒即可实现两路供电输出，减少现场的安装点位数量，对于需要多设备临时取电的工位，可减少墙面开孔数量，也让现场布线更加规整，盒体采用的工程塑料材质具备耐紫外线、耐轻度酸碱腐蚀的特性，可在户外露天环境、轻度腐蚀的车间环境中长期使用，不会出现壳体脆化、密封失效的问题。设计过程中针对翻盖的铰接位置做了反复的结构优化，最初的铰接结构采用分体式销轴，测试中发现多次开合后销轴容易脱出，后续调整为一体成型的塑料铰接结构，通过材料本身的韧性实现翻盖的转动，经过数千次开合测试后铰接位置无断裂、松脱问题，同时在翻盖与盒体的扣合位置设置了卡扣结构，扣合后可提供足够的压紧力，保证密封胶条的压缩量达到防护要求，不会因为户外风吹导致翻盖意外开启。盒体内部的插座模块安装位采用通用的标准尺寸，可适配不同规格的国标、欧标插座模块，选型时可根据实际使用的插头类型更换对应的插座模块，无需更换整个盒体，提升了产品的适配性，内部的接线端子安装位可适配不同规格的接线端子，从1.5平方到4平方的铜芯导线均可可靠压接，满足不同负载功率的接线需求。
