手动棘轮扳手结构设计三维数模

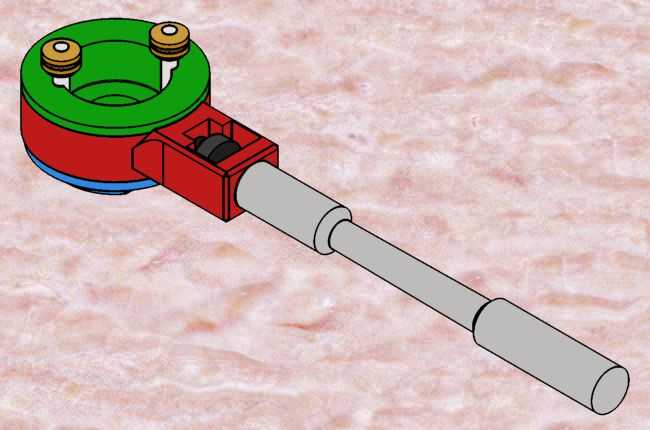

　　在设备装配、机电维修、五金拆装等一线作业场景中，手动棘轮扳手是作业人员随身携带的高频使用工具，其核心价值在于狭小操作空间内无需反复脱开套合紧固件，即可完成连续的拧紧或松脱动作，大幅降低往复操作的动作冗余，提升狭小工位的作业效率。这款手动棘轮扳手的结构设计，完全围绕一线作业的实际操作痛点展开，整体采用长柄加棘轮工作头的布局，手柄部分做了分段式的等直径圆柱设计，握持段的直径适配成年男性手掌的握持围度，表面预留了防滑结构的安装位，长时间握持施力时不会出现硌手、打滑的问题，手柄与棘轮头的连接段做了过渡加强结构，避免大扭矩施力时连接位置出现应力断裂。棘轮工作头部分采用分体式组合结构，外层的固定圈做了红绿分色的结构区分，

　　红色部分为棘轮棘爪的容纳腔体，绿色部分为紧固件套合的定位端，端面上设置的两个定位柱用于适配不同规格的套筒附件，可根据作业需求快速更换对应规格的套头，覆盖常见的外六角紧固件拆装需求。内部的棘轮棘爪配合结构做了齿形优化，棘爪的复位弹簧内置在连接座位置，切换拨杆设置在棘轮头与手柄的连接位置，作业时只需拨动拨杆即可快速切换拧紧、松脱的旋转方向，无需将扳手从紧固件上取下调整角度。从安装边界来看，这款扳手的棘轮头外径控制在常规手动扳手的通用尺寸范围内，可伸入大部分设备的螺栓安装沉孔内完成操作，手柄长度经过扭矩匹配设计，既保证了人力施力时能够输出足够的拧紧扭矩，又不会因为力臂过长导致紧固件过拧滑牙，整体结构没有多余的外凸棱角，在狭小的设备舱、

　　管线缝隙内操作时不会出现卡滞。设计过程中充分考虑了手动工具的耐用性需求，所有受力部件的壁厚都做了应力校核，棘轮齿面做了硬化处理的结构预留，长期承受交变载荷时不会出现齿面崩裂、棘爪滑脱的问题，各部件的配合间隙控制在合理范围内，既保证棘轮转动时的顺畅度，又不会因为间隙过大出现作业时的晃量，避免套筒与紧固件配合时出现偏磨。不同于普通的呆扳手，这款棘轮扳手的单向锁止特性，让作业人员在操作时只需小幅度摆动手柄即可完成紧固件的旋转，尤其适合周围有管线、结构件遮挡，无法完成整周旋转操作的工位，比如汽车底盘维修、机柜内部件装配、生产线设备的日常维保等场景，都能依靠这种结构特性高效完成作业。整体结构没有复杂的异形曲面，所有零部件都采用常规的机械加工工艺即可完成生产，装配时依靠销轴、卡簧即可完成各部件的固定，后期维护时只需拆开端盖即可更换磨损的棘爪或弹簧，无需整体报废，大幅降低了工具的全生命周期使用成本。
