五辐双条乘用车铝合金轮毂结构设计

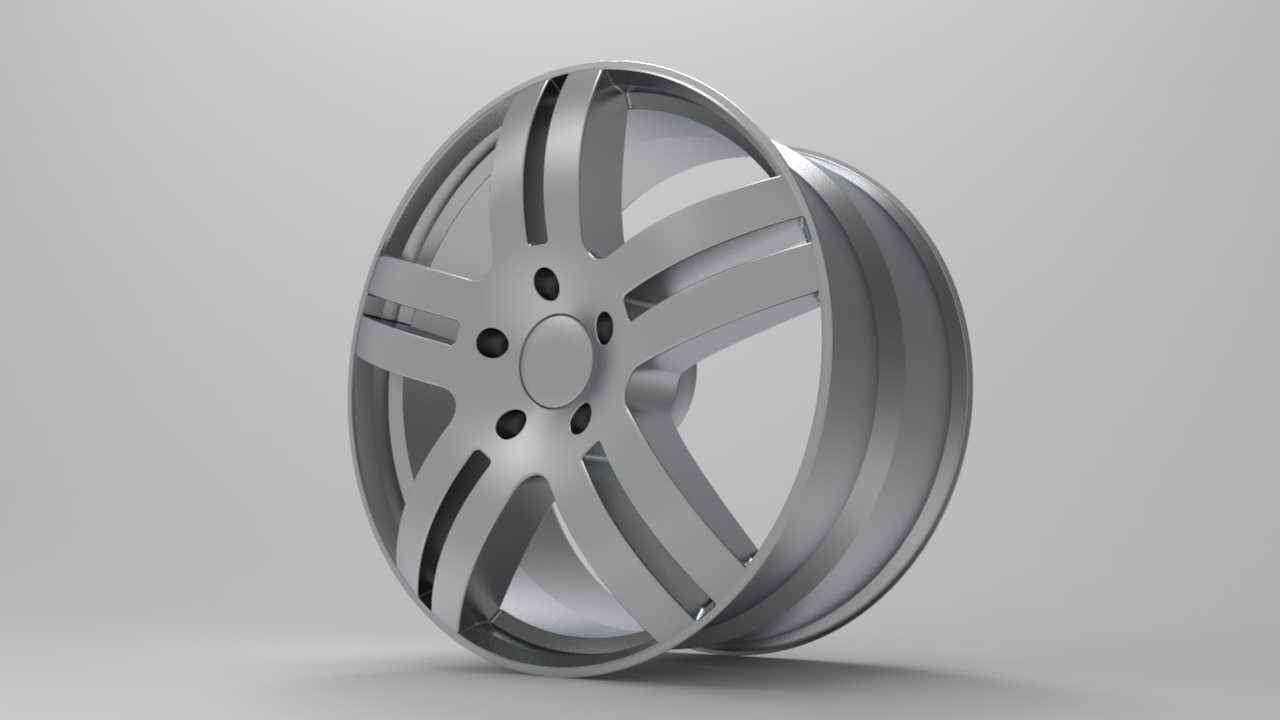

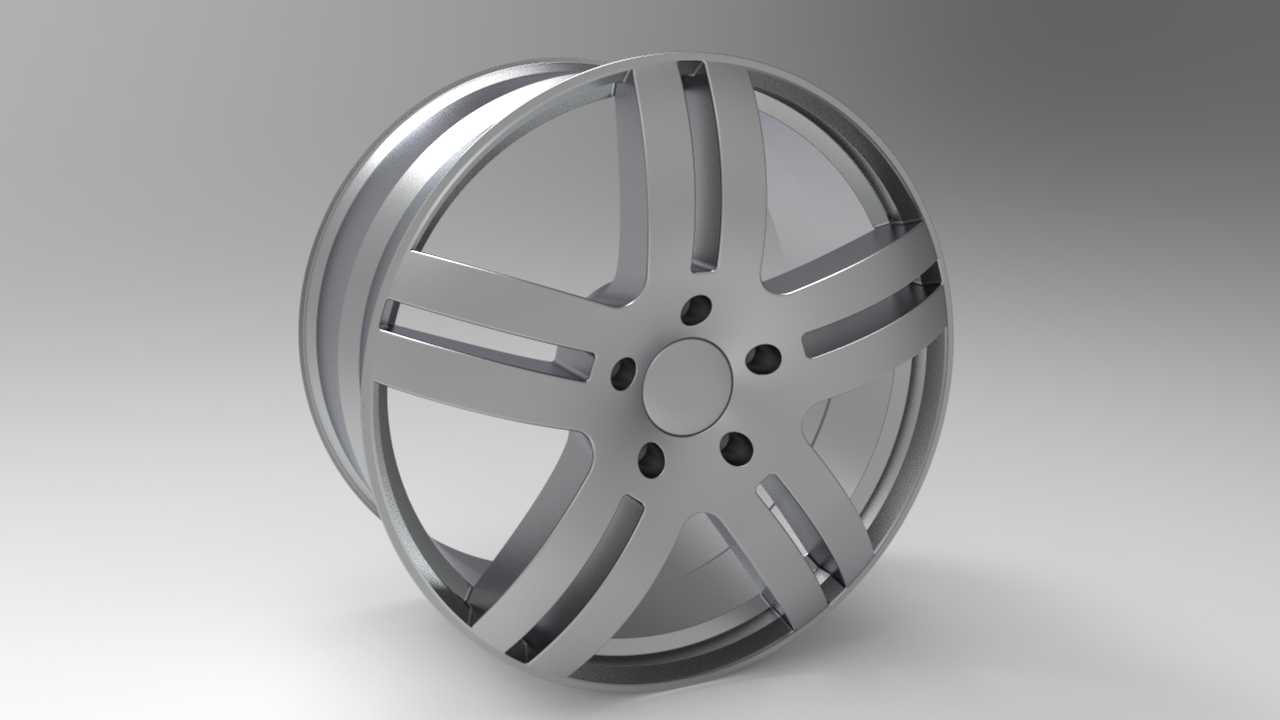

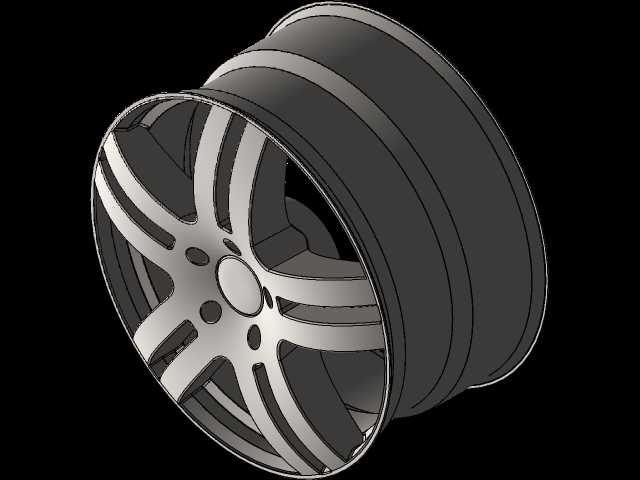

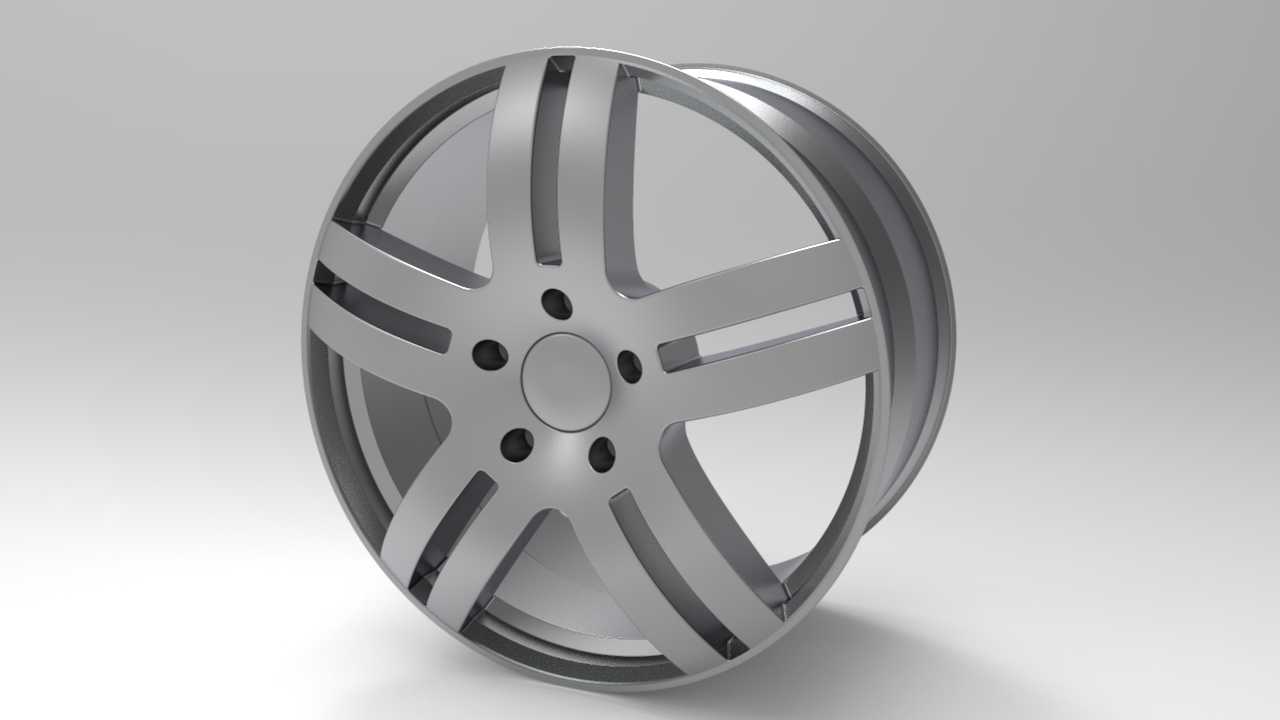

　　这款铝合金轮毂的结构设计，首先要匹配乘用车的行驶载荷边界，轮辐采用五组双辐条的对称布局，每组辐条做等宽开槽处理，既可以在铸造环节减少厚大截面带来的缩孔缺陷，也能在行驶过程中为制动系统留出足够的散热风道，避免连续制动后热量堆积在轮腔内部引发轮胎老化、制动效能衰减的问题。轮心的安装面做了沉台处理，五个螺栓孔按照标准PCD节圆均匀分布，孔位周边做了局部加厚的凸台结构，用来分散螺栓紧固时的压应力，避免长期交变载荷下安装孔出现塑性变形，中心定位孔的公差按照过渡配合设计，保证装车时轮毂与车轴轴头的同轴度，减少高速行驶时的径向跳动量。轮辋部分采用常规的深槽轮辋结构，胎圈座的角度和圆角尺寸严格匹配乘用车子午线轮胎的装配要求，

　　轮缘位置做了加厚的防擦凸边，在车辆靠边停车时可以先于轮胎胎侧接触路缘石，降低胎壁被剐蹭破损的概率。从实际应用场景来看，这类轮毂主要适配紧凑型家用乘用车，日常行驶覆盖城市铺装路面、高速路段以及少量非铺装的城郊道路，设计时辐条的截面形状做了渐变处理，靠近轮心位置的截面厚度更大，向轮辋方向逐步收窄，在保证整体抗弯、抗扭强度的前提下，尽可能降低旋转件的非簧载质量，提升悬架的响应速度，改善车辆的操控质感。建模过程中需要重点关注几个安装边界尺寸：首先是螺栓孔的分布圆直径必须与对应车型的轮毂轴承安装法兰完全匹配，中心孔的直径要适配轴头的定位凸台尺寸，偏距参数要保证装车后轮胎与轮拱、悬架摆臂、减震器之间留有足够的运动间隙，

　　避免转向或者悬架压缩到极限行程时出现运动干涉。轮辐背面的减重槽设计不能一味追求轻量化，要保留足够的材料厚度来承受过坑、过减速带时的冲击载荷，辐条与轮辋的连接位置做了大圆角过渡，减少应力集中点，避免长期交变载荷下出现疲劳裂纹。表面处理的预留厚度也在建模时做了考量，辐条的外露面预留了均匀的加工余量，方便后续做抛光、喷涂或者电镀处理，轮心的装饰盖安装位做了环形卡扣槽，不需要额外的紧固件就可以固定中心装饰盖，减少装配工序。另外，轮辋的气门嘴安装孔位置做了局部加厚，并且避开了辐条的遮挡位置，方便后续充气时的操作，也避免气门嘴在车轮旋转时被辐条剐蹭损坏。在结构验证的逻辑上，这类轮毂需要满足径向疲劳试验、弯曲疲劳试验以及13度冲击试验的要求，

　　五辐双条的结构在受力时可以将载荷均匀分散到每一组辐条上，相比细多辐结构有更好的抗冲击性能，相比实心辐板结构又有更优的散热表现和更轻的重量，平衡了家用车对可靠性、经济性和外观的多重需求。建模时所有的圆角、拔模角度都按照铸造工艺的要求设置，避免出现倒扣结构，方便模具开模，减少后续机加工的工序量，降低生产环节的成本。轮辐表面的开槽边缘都做了小圆弧钝化处理，不会出现尖锐的边角，既避免生产装配过程中划伤操作人员，也能减少行驶过程中气流经过辐条时产生的风噪。
