美式长头拖挂卡车头外观结构设计

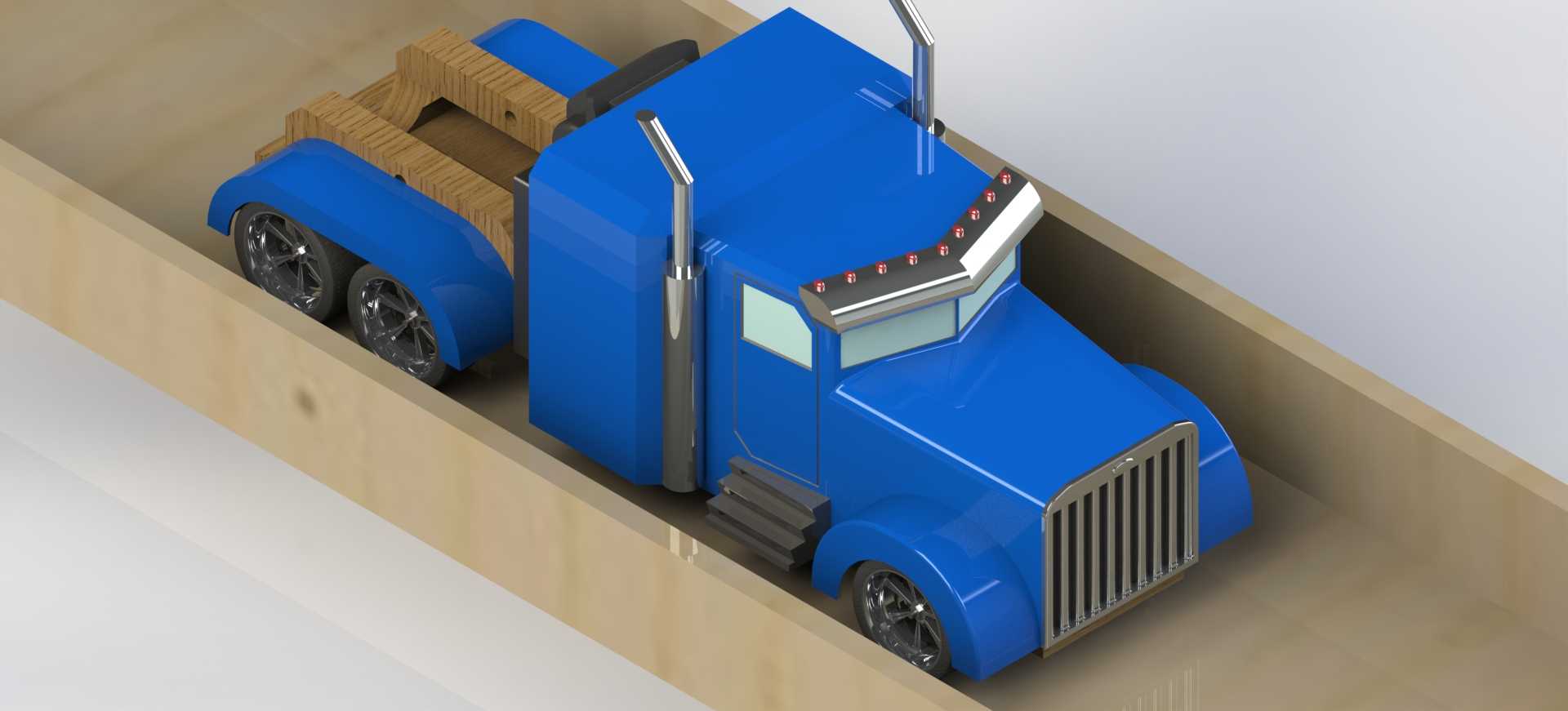

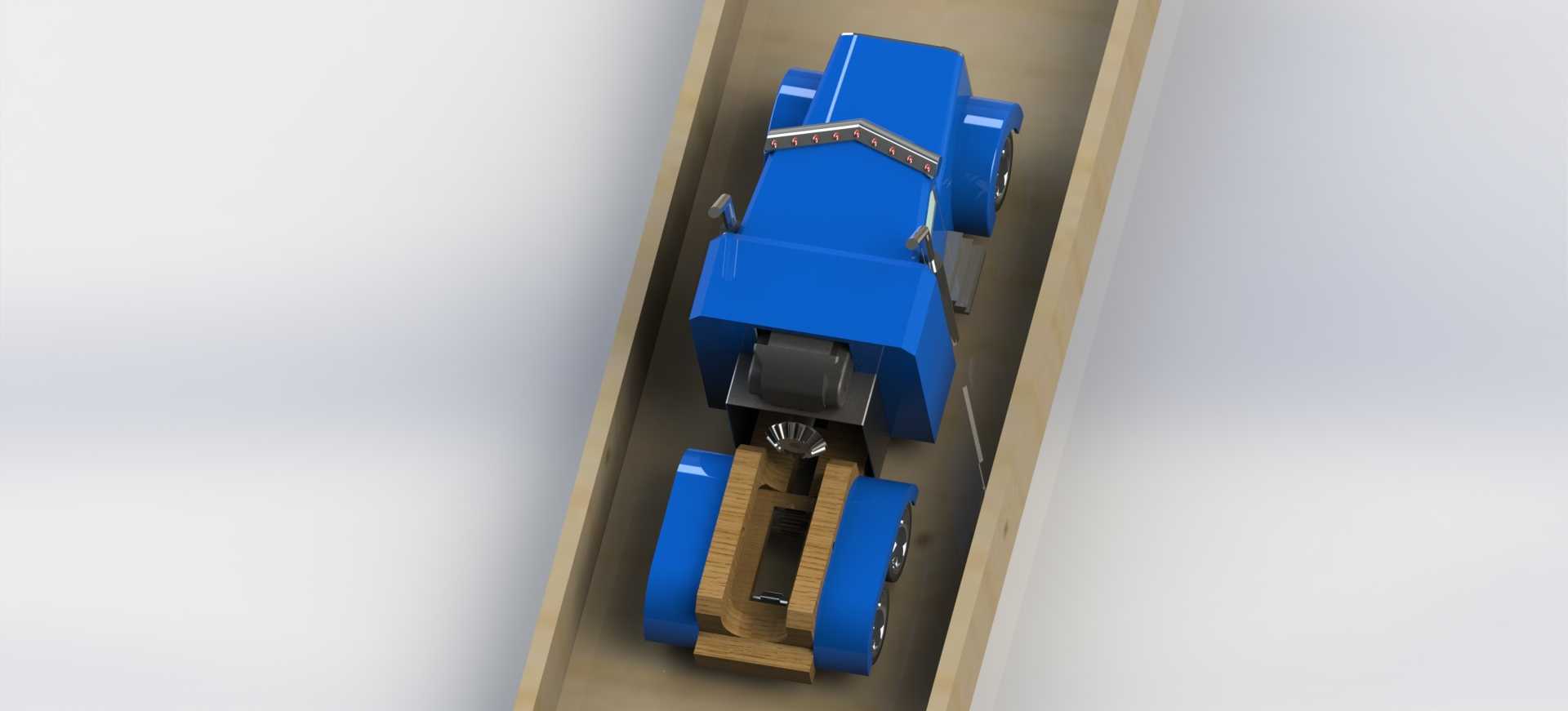

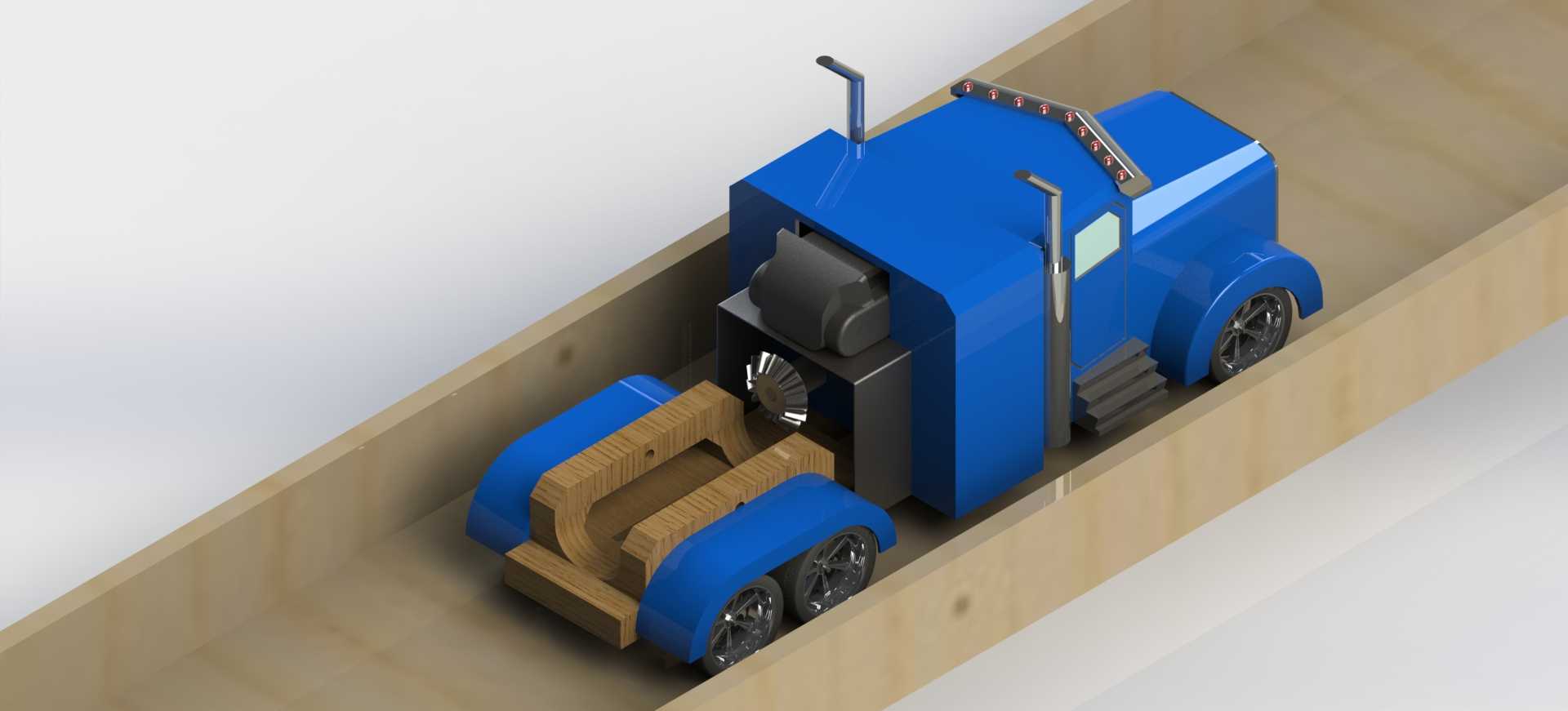

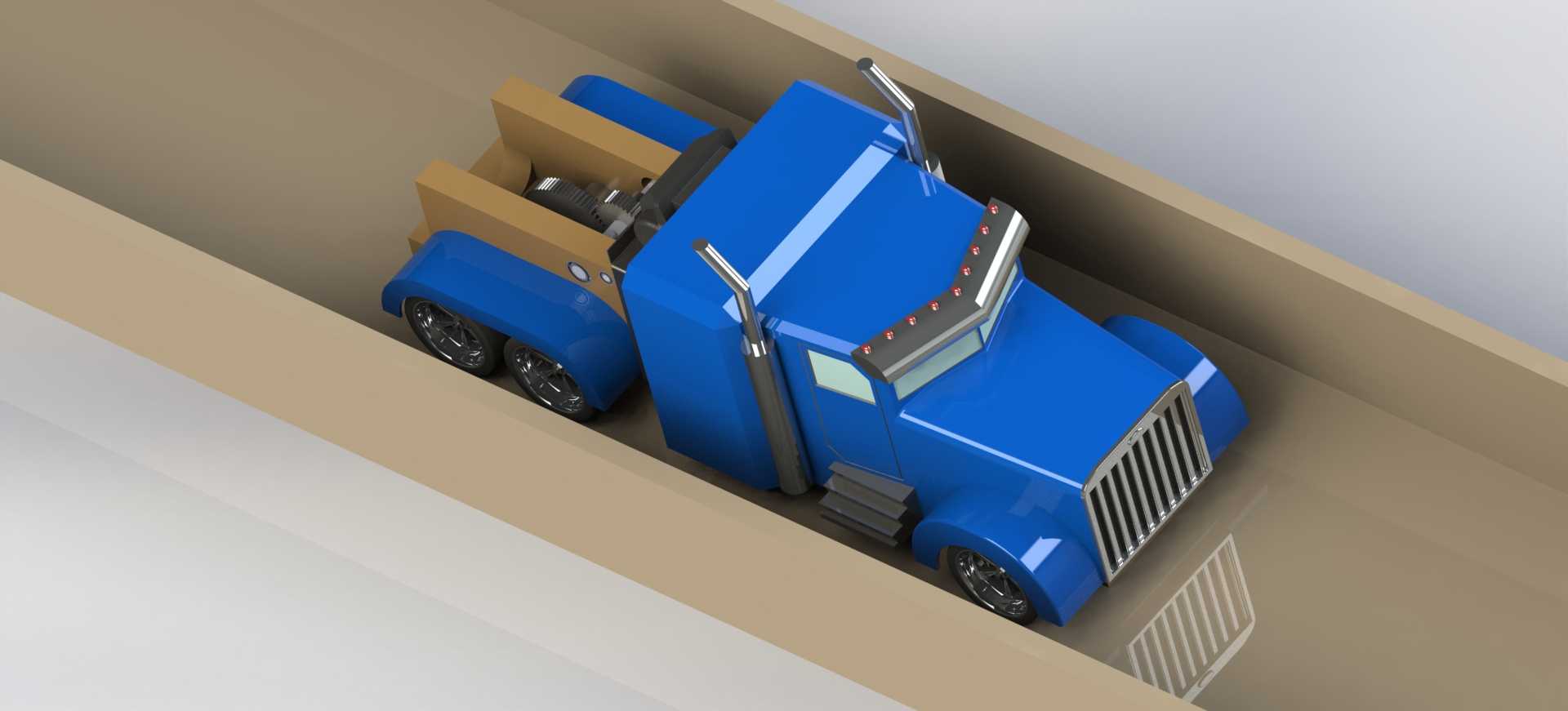

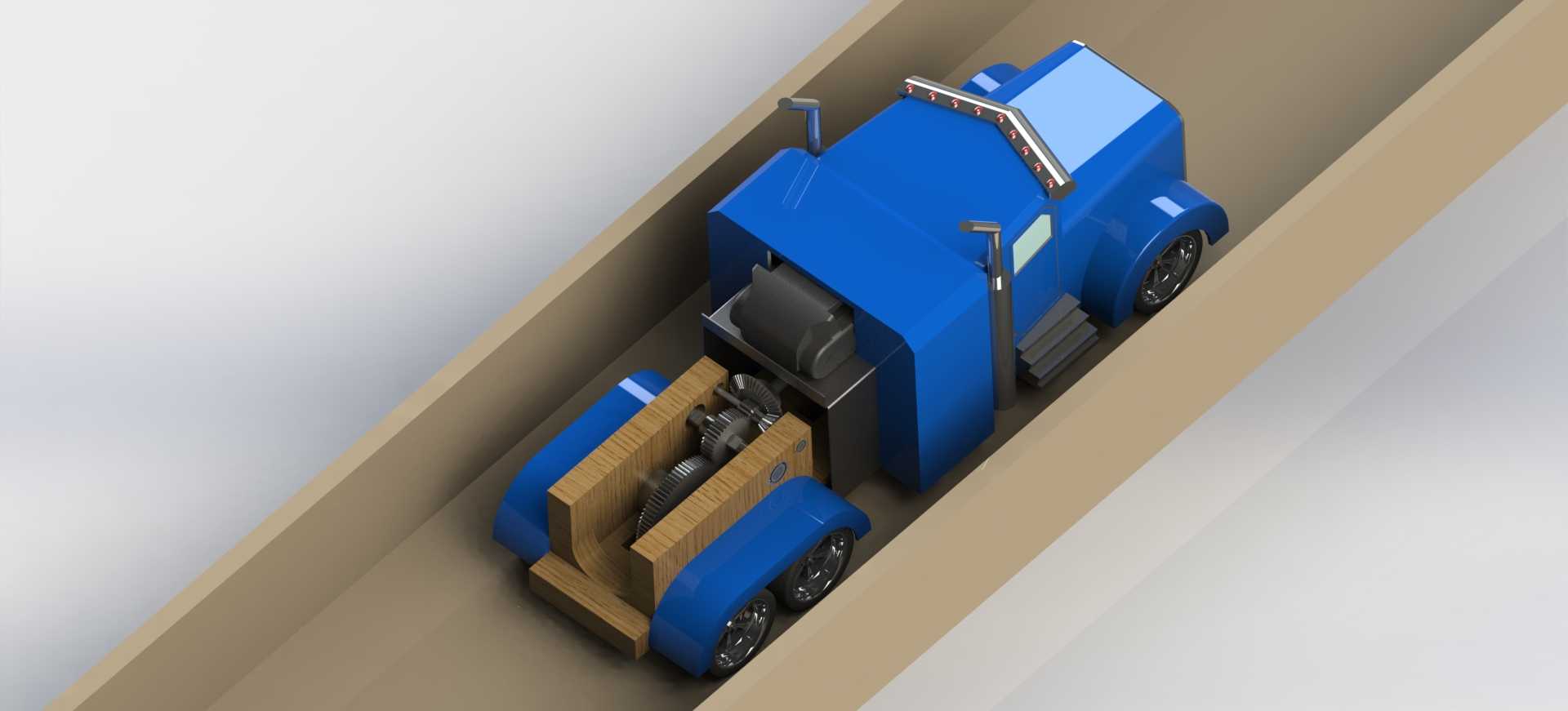

　　本次呈现的是美式长头拖挂卡车的牵引车头三维设计成果，这类车型目前在北美干线物流运输场景中占据极高的保有量，和国内常见的平头牵引车相比，长头结构将发动机舱前置，在发生正面碰撞时能预留出足够的溃缩缓冲空间，对驾乘人员的防护性能更优，同时长头布局也让发动机的维修保养操作空间更充裕，日常维保无需翻转驾驶室，单人即可完成常规的油液检查、滤芯更换等操作。从实际使用场景来看，这类牵引车头主要承担跨省长距离干线货运任务，通常匹配不同长度的厢式挂、平板挂、冷藏挂、罐式挂，适配普货运输、冷链配送、危化品转运等多种货运需求，部分定制化改装版本还会用于大件运输、赛事保障、影视道具等特殊场景。

　　设计过程中首先围绕整车的通过性参数做了边界约束，整车宽度控制在2.5米以内，满足多数国家道路通行的宽度限值要求，驾驶室离地高度结合三级蹬车梯的踏步高度做了匹配，每级踏步高度差控制在22厘米以内，适配不同身高驾乘人员的上下车动作，避免踏步过高导致的上下车不便。车头前部的进气格栅采用了竖向条幅的大开口设计，一方面是匹配大排量柴油发动机的散热进气需求，保证高负荷长途行驶时的散热效率，另一方面竖向格栅也是美式长头卡车的经典识别元素，兼顾了品牌辨识度的需求。格栅两侧的前大灯组做了内嵌式布局，外侧预留了保险杠防护结构的安装位，可加装防撞杠应对复杂路况的剐蹭、碰撞风险。

　　驾驶室侧面的镀铬排气管采用了立式后置布局，排气出口高度超过驾驶室顶部，避免车辆行驶时排出的废气被卷入驾驶室进风口，同时镀铬材质也能提升整车的外观质感，排气管的固定支架做了三点式安装设计，分别连接车架纵梁、驾驶室后围、排气管中段，抵消发动机运行带来的振动，避免长期行驶后出现支架疲劳断裂的问题。驾驶室两侧的外后视镜采用了多镜片组合设计，包含主后视镜片、广角补盲镜片、下视镜片，覆盖车辆侧方、前方、挂车内侧的全部视野盲区，满足拖挂状态下的观察需求，后视镜支架采用了可折叠结构，在车辆进入狭窄装卸货区域时可手动折叠收起，减少整车通过宽度。

　　车轮部分采用了前单后双的6x4驱动布局，前轮为转向轮，匹配宽基单胎，后轮为驱动轮，每侧采用双胎并装的结构，提升承载能力，轮辋的安装孔位、螺栓分布圆尺寸都参考了市面主流重型商用车的通用参数，后期可直接替换不同规格的商用轮胎、轮辋，无需额外修改安装结构。车架部分采用了变截面纵梁设计，前部纵梁高度更高，匹配发动机、前悬架的安装需求，后部纵梁预留了牵引鞍座的安装孔位，可根据实际使用需求选装不同承载等级的50号、90号牵引销鞍座，适配不同总质量的挂车连接需求。

　　驾驶室顶部预留了示廓灯、导流罩的安装接口，加装导流罩后可匹配不同高度的挂车，降低整车行驶时的风阻系数，根据实际测算，匹配高度4米的厢式挂车时，加装适配的导流罩可降低12%左右的高速行驶风阻，长距离运输时能有效降低燃油消耗。驾驶室前部的挡风玻璃采用了大倾角设计，一方面优化风阻表现，另一方面也能减少阳光直射对驾驶员的视线干扰，雨刮器的安装位置做了内藏式布局，停止状态下雨刮臂位于挡风玻璃下沿的导流槽内，不会额外增加风阻。

　　前保险杠采用了分体式结构，左右两侧的保险杠段可单独拆卸更换，日常使用中如果发生小范围剐蹭、碰撞，无需更换整个保险杠，降低维修成本，保险杠中部预留了牌照安装位、拖车钩安装孔，拖车钩的连接位置直接与车架纵梁相连，最大拖拽能力可满足整车满载状态下的脱困牵引需求。驾驶室侧面的油箱安装位预留了双油箱的安装空间，可根据续航需求选装不同容积的燃油箱，满足长距离跨区域运输时的续航要求，减少中途加油的次数，提升运输效率。

　　在建模过程中，所有外覆盖件的分缝都参考了实际量产车型的冲压、装配工艺要求，引擎盖与翼子板之间的分缝间隙控制在4毫米，既保证外观的精致感，也预留了零部件加工误差、行驶振动带来的位移余量，避免出现零部件干涉、摩擦异响的问题。车门的开启角度设置为接近90度，方便驾乘人员上下车，同时车门铰链的安装位置做了加强结构设计，可承受车门长期反复开关的载荷，避免出现车门下沉、密封不严的问题。

　　整车的色彩方案采用了经典的亮蓝色涂装，这类涂装在货运场景中辨识度较高，同时蓝色漆面的耐脏性表现较好，长途行驶中附着的灰尘不会过于明显，减少车辆清洗的频次。货厢连接部位的挡泥板采用了弧形全覆盖设计，可阻挡车轮带起的泥水、碎石飞溅到挂车前部，避免行驶中碎石击打挂车箱体造成漆面损伤，挡泥板的固定支架采用了弹性连接结构，遇到外力剐蹭时可发生一定角度的偏转，不会出现支架断裂、挡泥板脱落的问题。
