捷豹品牌汽车标识立体结构设计

　　这款捷豹品牌标识的立体结构设计，首先要考虑的是实车装配场景下的安装适配需求，日常装车时这类标识多布置于车辆前格栅中央、尾门中央或者轮毂中心盖位置，不同安装位的边界尺寸有明确的限制，比如前格栅安装位的标识整体外圆直径通常控制在80-120mm区间，厚度不超过15mm，避免突出格栅平面过多影响整车空气动力学表现，同时也要保证标识边缘与格栅饰条的间隙均匀，不会出现装配干涉问题。轮毂中心盖位置的标识尺寸更小，直径一般在50-65mm，厚度控制在3mm以内，要适配中心盖的卡扣安装结构，背面预留定位柱的安装位，保证装配后标识与轮毂中心平面完全贴合，不会出现高速行驶时的松动脱落问题。

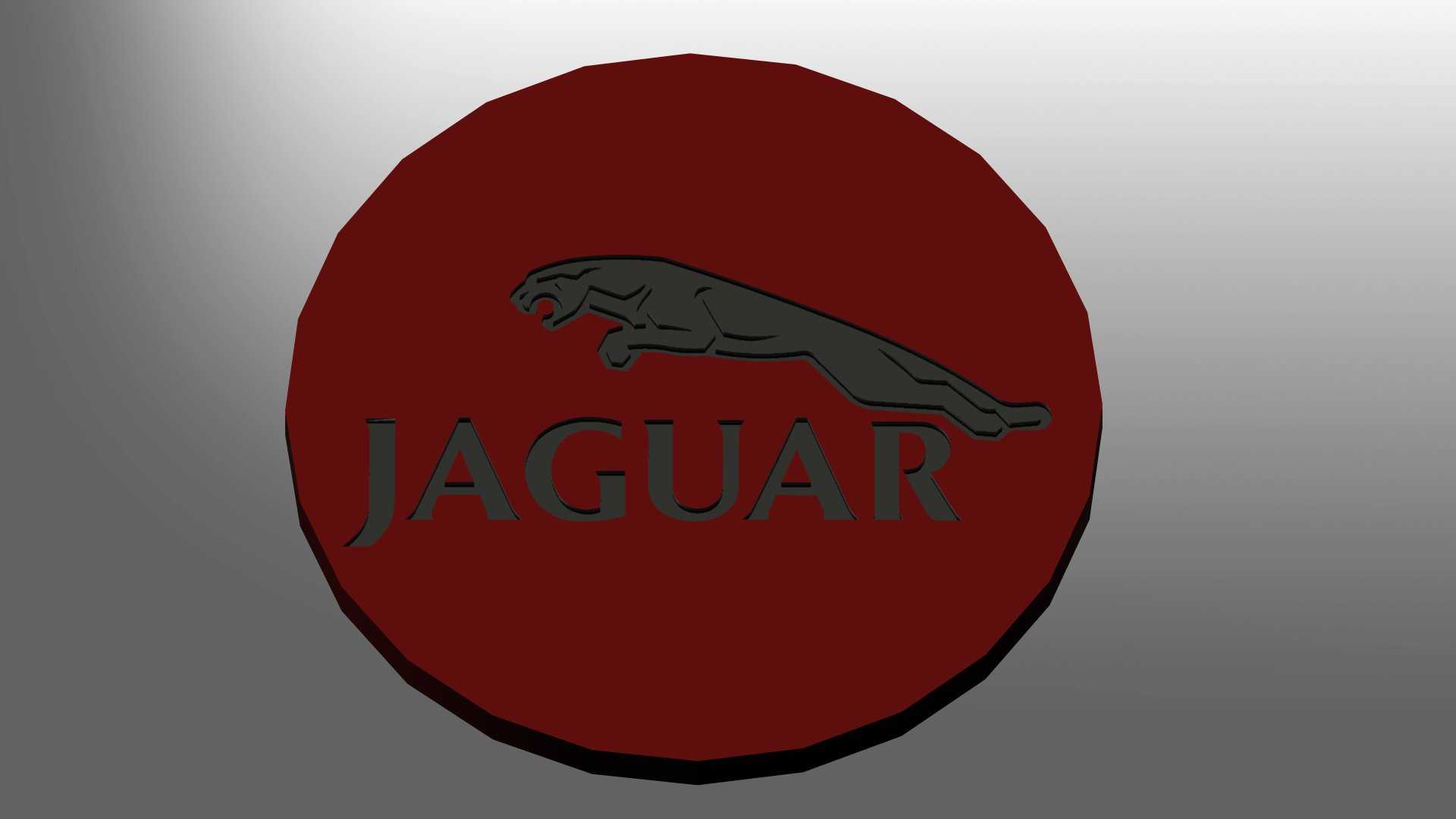

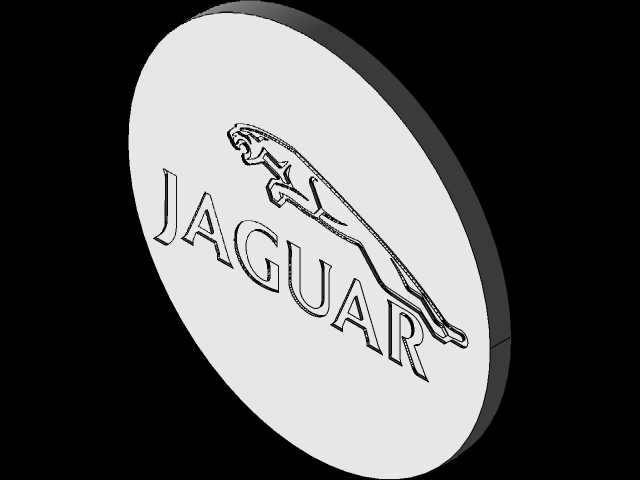

　　从设计思路上看，这款标识采用圆形基底搭配跃豹图形与JAGUAR文字的组合结构，首先做圆形基底的拔模处理，基底边缘做1.5mm的圆角过渡，避免锐边造成的装配划伤或者后期使用中的磕碰掉漆问题，基底背面设计有3M胶粘贴的平整区域，同时预留两个定位销孔，对应车身安装位的定位柱，装配时可以快速定位，不需要反复调整位置，能有效提升总装车间的装配效率。跃豹图形部分采用浮雕式结构，图形凸起高度控制在2mm，既保证视觉上的立体感，又不会因为凸起过高在洗车或者日常使用中被剐蹭损坏，图形的边缘做0.3mm的小圆角处理，避免积灰同时提升电镀工艺的良率，不会出现锐边处电镀层堆积或者漏镀的问题。

　　文字部分的JAGUAR字样采用下沉式雕刻结构，文字凹槽深度1.2mm，凹槽内部做哑光处理，和基底的亮面、跃豹图形的电镀亮面形成视觉层次，文字的笔画宽度控制在2mm以上，避免注塑时出现缺胶问题，同时后期做填色工艺时不会出现溢色，保证标识的精致感。整个标识的壁厚设计均匀，控制在2.5-3mm区间，背面做加强筋结构，加强筋高度2mm，厚度1.5mm，间距10mm，既提升整个标识的结构强度，避免运输或者装配过程中出现变形，又不会因为壁厚不均导致注塑时出现缩痕、翘曲等工艺缺陷。

　　实际使用场景中，这类车标需要耐受-40℃到85℃的环境温度变化，同时要耐受紫外线照射、雨水冲刷、洗车药剂腐蚀，所以设计时所有的结构转角都做圆弧过渡，避免应力集中，在温度变化时不会出现开裂问题。标识的安装结构同时兼容粘贴和卡扣两种固定方式，针对不同车型的安装需求，背面的胶贴区域做网格状浅槽，提升3M胶的粘贴附着力，卡扣安装位的卡脚做15度的拔模角度，卡接深度3mm，保证卡接后拆卸拉力达到80N以上，不会出现行驶中脱落的问题。

　　在建模过程中，首先确定圆形基底的基准平面，以圆心为坐标原点建立装配基准，跃豹图形的轮廓按照品牌视觉规范的比例做等比例缩放，保证图形比例和官方规范完全一致，不会出现变形失真的问题，文字部分的字间距、字高严格按照品牌VI规范设置，保证识别度。图形和基底的结合处做0.2mm的融合圆角，避免结合处出现台阶，影响后续的表面处理效果。整个模型的曲面做G2连续处理，保证曲面光滑，不会出现多边形棱角，渲染或者后期加工时能获得流畅的反光效果，符合汽车外饰件的表面质量要求。

　　针对不同的工艺需求，模型还预留了表面处理的工艺余量，比如做电镀处理的区域，整体尺寸预留0.05mm的镀层厚度余量，保证电镀后的最终尺寸符合装配要求，做喷漆处理的文字凹槽区域，预留0.1mm的漆层厚度余量，避免填漆后文字凸起和平面齐平失去层次感。标识的外圆边缘做0.5mm的倒角，从正面看不会看到侧边的壁厚，提升视觉上的精致感，背面的边缘做1mm的倒角，避免装配时割伤安装工人的手部，同时也能避免和安装面的硬接触导致的漆面划伤。
