防滑齿纹旋钮式调节锁紧手轮

　　这类带周向防滑齿纹的旋钮手轮，在工业设备的手动调节场景里应用覆盖范围极广，小到实验室小型试验台的夹具锁紧、台式检测设备的档位调节，大到生产线旁工装夹具的位置锁定、流体管路阀门的手动开度微调，都能见到这类结构件的身影。和光滑表面的旋钮相比，它的外轮廓做了多组均匀分布的内凹齿槽与凸起棱边，不管是操作人员戴薄劳保手套操作，还是手上沾有少量切削液、粉尘的工况下，都能提供足够的旋转摩擦力，不会出现拧动打滑的问题，这也是这类齿纹结构最核心的设计出发点。

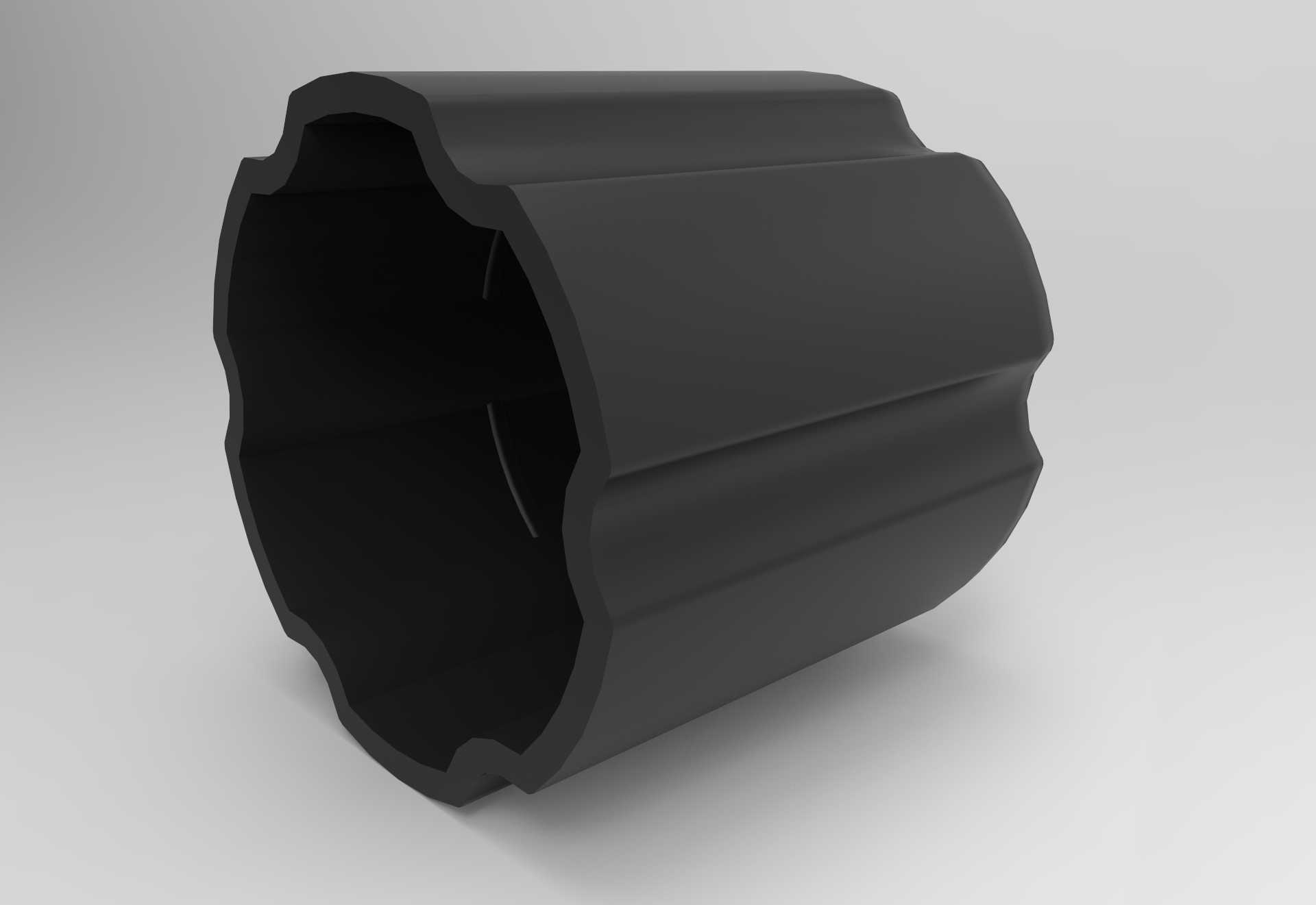

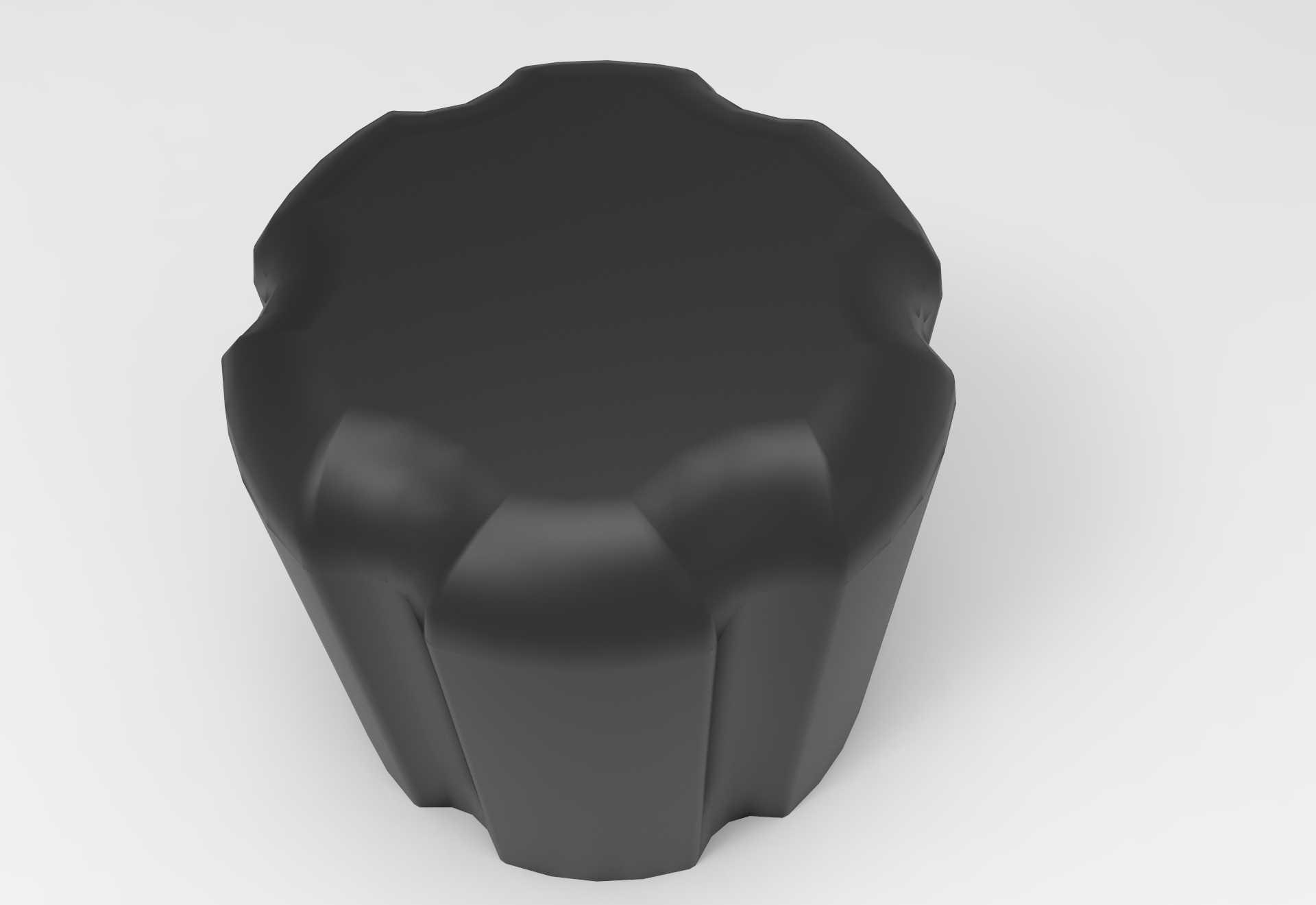

　　从结构设计逻辑来看，这类旋钮的整体外形采用上宽下窄的锥台过渡结构，顶部端面做了微弧倒角处理，没有尖锐的棱角，一方面是避免操作人员快速拧动时被边角划伤，另一方面也能在装配时减少顶部和周边零部件的干涉风险。周向的齿槽深度控制在3-5mm区间，齿槽的过渡圆角做了R1.5-R2的处理，不会因为齿槽过深导致注塑或者压铸成型时出现应力集中，也不会因为齿槽过浅导致防滑性能不足。旋钮的内部通常会根据安装需求设计不同的连接结构，常见的有内嵌铜螺母的螺纹连接型、带内六角孔的轴套锁紧型，还有带径向顶丝孔的光轴固定型，能适配不同的安装轴径或者螺杆规格，不需要额外做转接件就能直接装配使用。

　　在安装边界的考量上，这类旋钮的径向尺寸通常根据操作力矩需求做匹配，需要较大锁紧力的场景会选用直径40-60mm的规格，单手拧动就能提供足够的锁紧力矩，不需要额外加力杆；而需要精细调节的场景比如仪器仪表的微调旋钮，直径会控制在15-25mm，转动时的阻尼感均匀，能精准控制调节量。安装时需要预留的操作空间也有明确要求，旋钮周向至少要留出15mm以上的手指操作空间，避免周边的机架、管线挡住齿纹位置，导致操作时无法有效施力。旋钮的轴向安装高度通常控制在20-40mm，突出安装面板的高度不会过高，避免设备搬运或者操作人员走动时误碰导致参数变动，也不会因为突出高度过低导致手指无法有效握持施力。

　　从实际使用的功能特性来说，这类旋钮不需要额外的操作工具，徒手就能完成锁紧或者调节动作，相比需要扳手操作的螺母、螺栓类紧固件，操作效率能提升60%以上，在需要频繁调整位置、切换参数的工位上，能大幅降低操作人员的动作强度。它的材质选择也会根据使用场景做适配，普通工况下采用增强尼龙注塑成型，自重轻、绝缘性能好，成本也相对较低；在有耐腐蚀需求的化工设备、户外设备上，会采用聚丙烯或者PVDF材质注塑，能耐受弱酸弱碱的腐蚀；在需要更高结构强度、耐高温的工况下，会采用铝合金压铸成型后做表面喷塑处理，强度更高，能在120℃以内的环境下长期使用不会出现变形问题。

　　设计这类旋钮的三维模型时，首先要确定核心的安装接口尺寸，也就是内部连接结构的尺寸公差，螺纹连接的要预留足够的螺母嵌件安装位，轴套连接的要根据配合公差设计内孔的尺寸精度，避免装配时出现过松或者过紧的问题。其次是周向齿纹的阵列逻辑，要保证每个齿槽的角度、深度完全一致，旋转时的握持手感均匀，不会出现某几个位置硌手的问题。顶部的平面可以根据需求预留标识粘贴位或者激光刻字位，方便标注调节方向、锁紧档位等信息，不需要后续额外做表面处理。另外还要考虑成型工艺的合理性，注塑件的拔模斜度控制在1°-1.5°，壁厚保持均匀，避免出现缩痕、气泡等成型缺陷，压铸件的壁厚过渡要平缓，减少内部气孔的产生。

　　在设备选型匹配时，首先要核算需要的操作力矩，根据力矩大小选择对应直径的旋钮规格，直径越大，相同握持力下能提供的转动力矩越大，不要为了外观小巧选用直径过小的规格，导致锁紧力不足出现松动。其次要确认安装接口的匹配性，是螺纹连接还是光轴连接，螺纹的规格、轴径的尺寸要和设备上的安装件完全匹配，避免出现装不上的问题。还要考虑使用环境的特殊要求，比如有没有油污、腐蚀介质、高低温环境，选择对应材质的产品，延长使用寿命。这类旋钮虽然是小型的操作配件，但在设备的人机交互环节起到非常关键的作用，合理的结构设计能大幅提升设备的操作体验，减少操作失误的概率。
