海福乐螺杆用脚固定基座结构设计

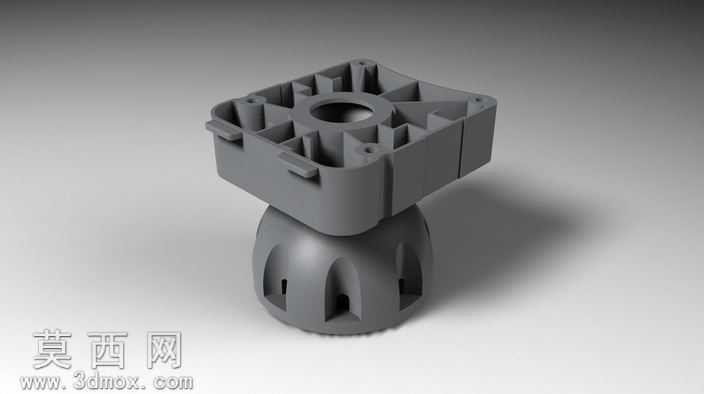

本模型为适配80毫米高踢脚板的螺杆用脚固定基座，整体采用上下分体式结构设计，上部为方形安装基座，下部为球头状调节支撑脚，建模过程中严格遵循五金配件的实际装配公差要求，先通过草图绘制上部基座的方形外轮廓，再对内部的安装孔位、侧边卡扣结构、加强筋布局进行逐一拉伸切除与特征创建，上部基座中心预留的通孔用于穿装调节螺杆，四周均匀分布的卡扣结构用于和家具底部的预装位快速卡接固定，内部交错布置的加强筋在不增加整体壁厚的前提下大幅提升了基座的结构强度，避免长期承重出现形变。下部的球头支撑脚采用弧面过渡设计，表面开设的多道凹槽既可以减少注塑生产时的材料用量，也能提升支撑脚与地面接触时的摩擦力，同时球头结构与上部基座的底部凹槽形成万向调节配合，可在地面不平整时自动适配角度，保证家具放置的平稳性。材质设定上选用高强度改性PP塑料作为基础材质，渲染时调整材质的粗糙度参数还原哑光磨砂的塑料质感，对边缘的棱角处做微小的倒角处理，既避免安装时划伤操作人员，也符合五金配件的生产工艺要求。设计过程中充分考虑了实际使用场景的承重需求，对基座的受力薄弱位置做了加厚处理，上下两部分的配合间隙控制在合理范围，既保证转动调节的顺畅度，也不会出现晃动松脱的问题，整体结构简洁实用，完全满足家具调节脚的安装使用需求，可直接用于生产开模前的结构验证与装配模拟。
