嵌入式家用厨房变暖抽屉结构设计

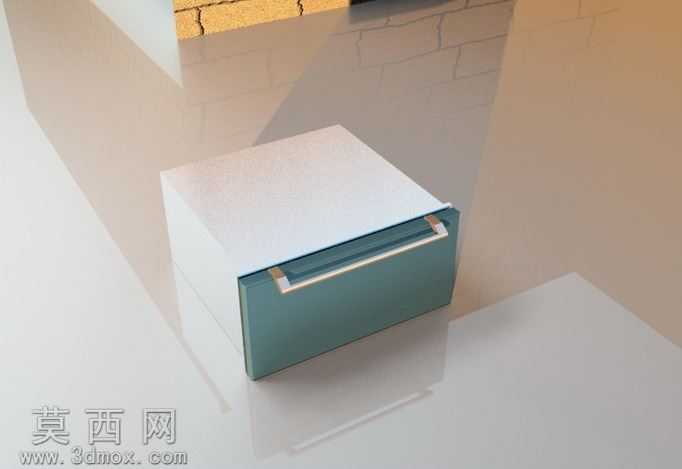

本作品为嵌入式厨房变暖抽屉的三维设计方案，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循家用嵌入式厨电的安装尺寸规范，适配标准橱柜预留空位。建模阶段首先搭建抽屉的整体骨架，确定外框的长宽高基准，外框采用一体化钣金折弯结构设计，预留与橱柜柜体连接的固定孔位，保证安装后的结构稳定性。抽屉主体部分分为内胆、保温层、外饰面板三个核心结构层，内胆采用食品接触级不锈钢材质建模，表面做哑光磨砂质感处理，边角做圆弧过渡避免清洁死角，内胆底部设计有防滑凸纹，防止放置的餐具餐盘滑动。中间保温层采用高密度聚氨酯发泡材质的参数化建模，厚度均匀控制在25mm，有效减少热量散失提升保温效率。外饰面板采用钢化玻璃搭配金属包边的组合材质，玻璃面板做低反射清玻质感渲染，金属包边做拉丝不锈钢材质处理，搭配长条形内嵌式金属拉手，拉手与面板做一体化齐平设计，既保证外观的简洁整体性，也避免突出拉手造成的磕碰风险。渲染阶段采用室内厨房自然光环境布光，主光源从斜上方45度角投射，模拟日常厨房的采光效果，辅以弱补光消除结构暗部阴影，材质反射参数调整至符合真实家居材质的物理特性，金属部件的反射强度控制在35%左右，玻璃面板的通透度与反射率做平衡调整，还原真实产品的视觉质感。结构设计上采用静音阻尼滑轨，建模时还原滑轨的三节伸缩结构，保证抽屉开合的顺畅度与闭合缓冲效果，内部加热模块预留标准安装位，走线槽做隐藏式设计，整体结构兼顾实用性与美观性，适配现代简约、轻奢等多种厨房装修风格，可直接用于产品开模前的结构验证、外观方案展示以及家装效果预览。
