贴片式三端滤波电容NFM21PC三维结构

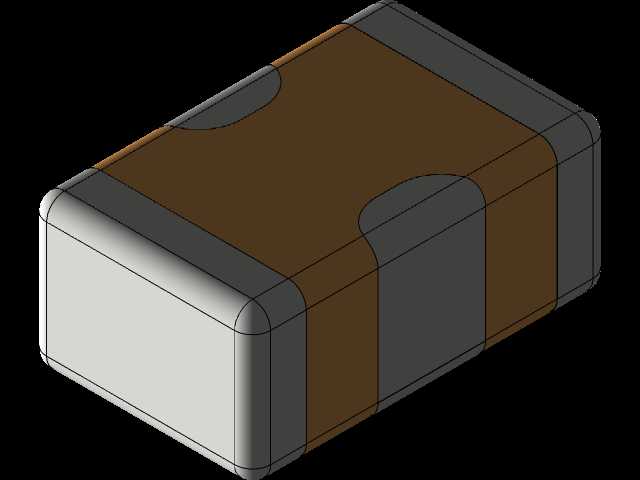

　　做消费电子、工业控制板卡PCB布局的时候，这类三端贴片滤波电容的占位和结构细节，往往是决定EMC整改能不能一次过的关键，很多刚入行的结构工程师建封装的时候只看datasheet里的长宽厚标称值，忽略端电极的实际弧形过渡、焊盘爬锡的预留空间，最后打样回来要么是回流焊后元件立碑，要么是滤波引脚和周边走线的安全距离不够，高频下耦合出额外噪声。这个模型还原的是0805封装规格的三端馈通滤波电容，和普通两端MLCC不一样的是，它的结构是把信号通路做在两个端电极之间，中间的接地电极把电容介质分成上下两个部分，相当于在信号走线上集成了两个到地的滤波电容，高频下的去耦效果比同容值的普通贴片电容好很多，尤其适合用在高速数字信号线、射频前端供电回路、

　　接口电路的入口处，比如USB端口的VBUS滤波、MCU的IO口端口防护、车载娱乐系统的信号链路降噪，都能看到这类元件的身影。从结构建模的细节来看，这个模型把陶瓷基体的倒角做了还原，实际量产的贴片电容陶瓷基体边缘都有微小的圆弧倒角，不是尖锐的直角，这是陶瓷烧结工艺决定的，要是建模的时候做成直角，做PCB装配干涉检查的时候就会误报和周边丝印、阻焊层的碰撞，给工艺端提没必要的修改要求。端电极的三层结构也在模型里做了区分，最外层的锡镀层、中间的镍阻挡层、内层和陶瓷结合的银钯层，虽然实际建模不需要拆分这么细，但端电极的厚度尺寸是严格按照量产规格做的，焊盘设计的时候，钢网开口的尺寸要比端电极的宽度小0.1mm左右，

　　避免回流焊的时候锡膏量太多把元件顶偏。很多工程师做板级结构设计的时候，容易忽略这类无源元件的高度公差，这个规格的电容标称厚度是1.25mm，但不同批次的陶瓷烧结收缩率有细微差异，最大厚度可能到1.3mm，要是结构件和PCB之间的预留间隙只卡1.25mm，批量装配的时候就会出现元件顶壳的问题，这个模型把最大实体尺寸的边界做了还原，做干涉检查的时候直接调用就能覆盖最坏情况的装配公差。另外三端电容的接地电极在元件中间位置，建模的时候特意把接地端的宽度做了准确还原，PCB布局的时候接地焊盘要直接打过孔连到主地层，不能走细走线连接，不然接地电感太大，高频滤波效果会打折扣，这个模型的电极位置可以直接导出2D轮廓用来做封装的焊盘对位，

　　不用再对着datasheet的尺寸挨个换算坐标。和普通两端电容比，三端结构的等效串联电感要小70%以上，在1GHz以上的频段依然有不错的插入损耗，很多做高速信号板的工程师之前习惯用0402的普通电容做滤波，换用同封装的三端电容之后，辐射发射测试的余量能提升6-8dB，不用再加额外的磁珠，节省板上的布局空间。建模的时候还考虑了编带包装的取料边界，元件顶部的吸取面平整度、编带腔体内的晃动间隙都对应了实际SMT贴装的要求，要是模型的吸取面做的有凸起或者倾斜，贴片机吸嘴取料的时候就会出现抛料率高的问题，这个模型的顶面是完全平整的平面，和实际元件的陶瓷顶面一致，做SMT工艺仿真的时候可以直接用。还有个容易被忽略的细节，就是元件端电极和陶瓷基体结合处的弧形过渡，这个位置是焊锡爬锡的主要区域，建模的时候把这个R角做出来，做焊锡浸润仿真的时候就能准确模拟焊锡的爬升高度，避免出现焊锡爬到元件侧面导致的相邻焊盘短路问题，尤其是在高密度布局的板卡上，元件间距只有0.3mm的时候，焊锡的爬锡高度直接决定了生产良率。这类元件在汽车电子领域的应用也很广泛，比如车载CAN总线、LIN总线的端口滤波，因为车规级的温度循环要求更严格，元件的热膨胀系数和PCB的FR4材料要匹配，模型里的陶瓷基体和端电极的热膨胀参数对应的结构尺寸，也能给热仿真提供准确的模型输入，不会因为模型尺寸偏差导致热应力计算出错，提前预判温度循环后焊点开裂的风险。
