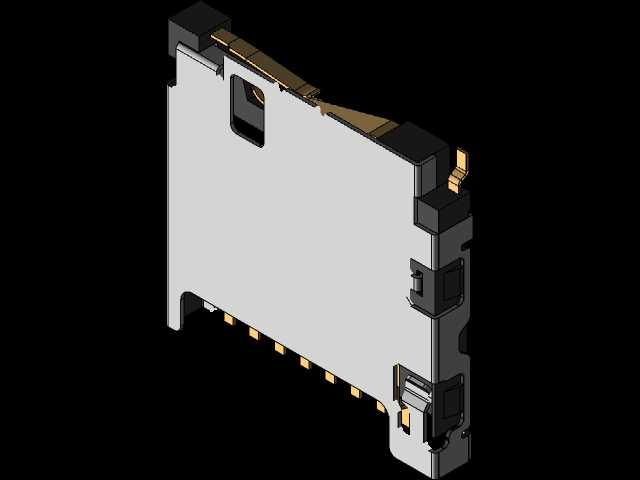

自弹式MicroSD存储器卡座连接器结构

　　这款板载存储器连接器主要面向便携数码、工业控制板卡、车载电子终端的外置存储扩展场景，是实现MicroSD类存储卡与PCB板载电路稳定连通的核心接插部件，日常应用中常被布局在主板侧边或预留插拔开口的壳体对应位置，满足用户后期扩展存储容量、更换存储介质的实际使用需求。从实际功能来看，该连接器同时承担机械固定与电气连通两重作用：机械层面需要在设备受常规振动、冲击的工况下，牢牢锁定插入的存储卡，避免接触松脱导致的数据读写中断；电气层面则要保证金手指与卡片触点的可靠压接，降低接触阻抗，保证高速数据传输过程中的信号稳定性，同时兼顾ESD防护的结构预留空间。设计过程中首先要匹配标准MicroSD卡的外形公差，

　　插拔通道的尺寸链需要严格对照存储卡的国标尺寸做公差分配，插拔口的导向斜角做了0.3mm的倒角处理，避免用户插卡时出现卡滞、刮伤卡片外壳的问题，内部的弹片锁定结构采用了不锈钢冲压成型的弹性臂，卡片插入到位后弹性臂卡入存储卡侧边的锁定凹槽，实现到位锁定，用户再次按压卡片时，弹性臂解锁通过内置的推块将卡片弹出至可抽取位置，整个插拔行程控制在2.2mm，既保证弹出后卡片有足够的抓取长度，又不会因为弹出行程过大导致卡片飞出脱落。电气接触弹片采用了磷青铜基材冲压后镀金处理，接触区的正向压力控制在0.5-0.8N区间，压力过小容易在振动工况下出现接触瞬断，压力过大则会提升插拔力，导致用户插卡手感生涩，长期插拔后弹片疲劳失效。

　　整个连接器的安装边界完全匹配SMT回流焊工艺要求，底部的定位焊盘与固定引脚共面度控制在0.1mm以内，保证过回流焊时不会出现浮高、虚焊的问题，连接器整体高度仅1.8mm，能够适配厚度3mm以内的超薄壳体设备，不会因为连接器高度过高导致壳体局部凸起。外壳部分采用不锈钢镀镍工艺，既做整体结构的强度支撑，同时形成连续的屏蔽罩结构，将高速信号传输的触点完全包裹在内，降低外界电磁辐射对存储信号的干扰，外壳两侧的固定脚设计成插装式结构，过波峰焊时可以插入PCB对应的定位孔中，进一步提升连接器在板上的固定强度，应对大力度插拔时的侧向冲击力。在结构细节处理上，连接器的写保护检测触点做了独立的弹片设计，当插入带写保护滑块的存储卡时，

　　弹片被滑块压下触发检测信号，主控端识别后自动切换为只读模式，避免存储数据被误改写；卡片到位检测弹片布置在插拔通道最内侧，只有卡片完全插入到位时才会被触发，主控在检测到到位信号后才会给存储卡供电，避免插卡过程中触点短接导致的存储卡烧毁问题。设计时还特意做了防反插结构，插拔通道的内部形状与存储卡的缺角位置完全对应，存储卡反向插入时会被内部的挡块挡住，无法插到底，从结构上避免用户反插导致的弹片变形、触点损坏问题。弹片的排布顺序严格遵循SD卡的引脚定义，从外到内依次排布电源、地、数据、时钟信号引脚，电源引脚比信号引脚长0.2mm，保证插卡时电源先接通、信号后接触，拔卡时信号先断开、电源后切断，避免热插拔过程中出现的电流倒灌损坏主控芯片的问题。
