三耳铰接式杆式连接支架结构设计

项目分类:通用五金配件 发布时间:2021-12-10 ID:455757
  • 三耳铰接式杆式连接支架结构设计
  • 三耳铰接式杆式连接支架结构设计
  • 三耳铰接式杆式连接支架结构设计

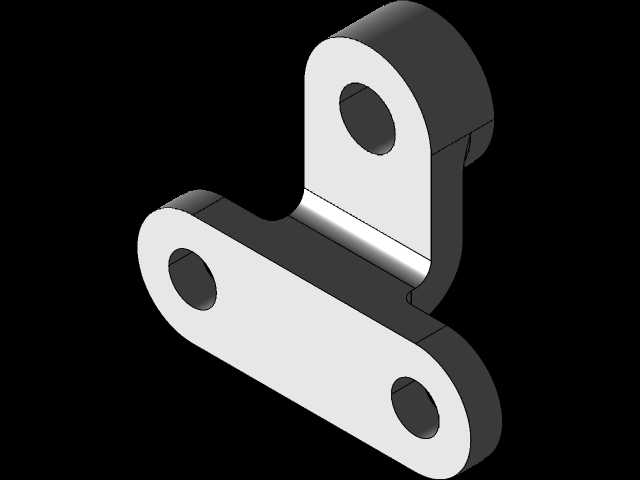

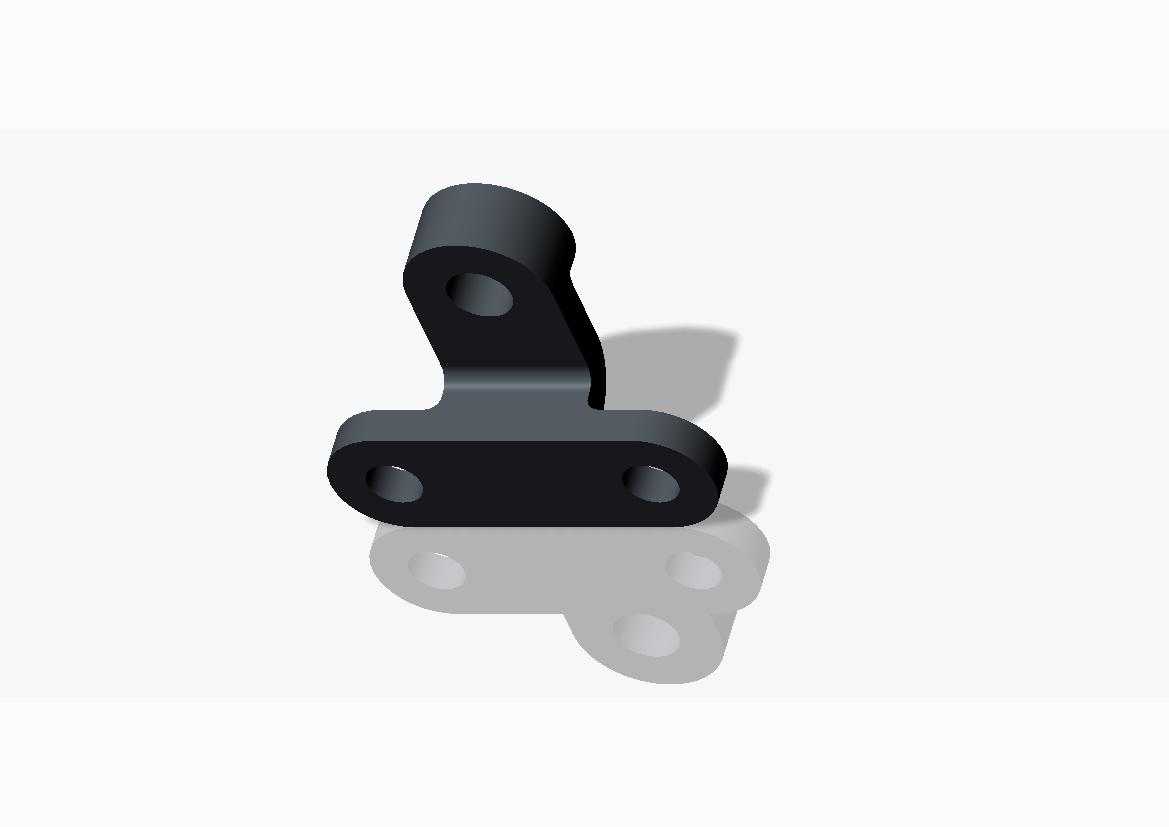

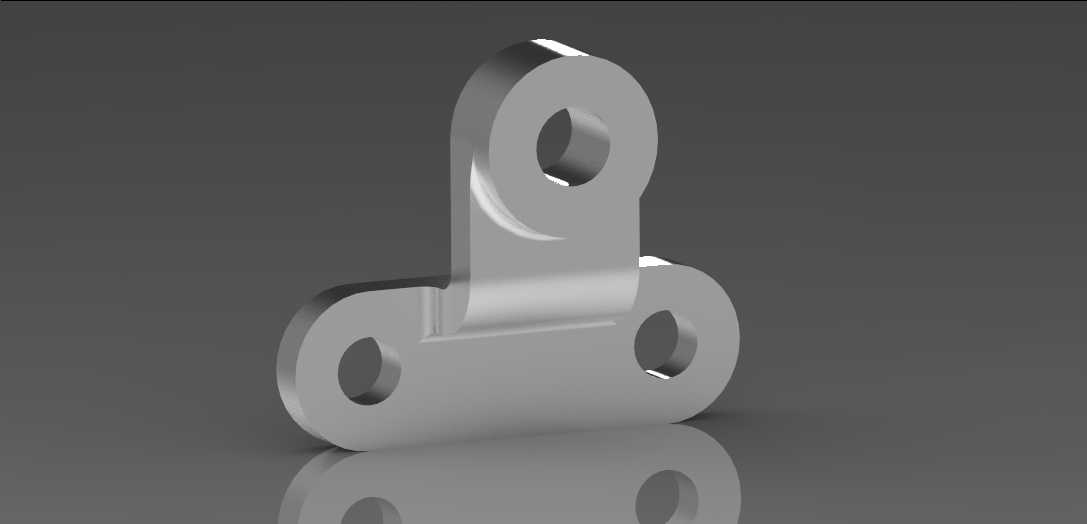

  这类三耳铰接式杆式支架,在轻工自动化输送线、小型工装夹具的连杆传动副、户外轻型设备的支撑连接点位中应用十分普遍,核心作用是实现两个具备相对摆动需求的构件之间的刚性铰接连接,同时承担对应方向的静载荷与小幅交变载荷传递,避免连杆直接与设备主体硬接触造成的接触面磨损、应力集中问题。从结构功能来看,支架上端单耳孔位主要用于连接活动端的连杆或者摆臂,下端两个平行布置的耳孔则用于将支架整体固定在设备基座或者固定机架上,三个孔位的同轴度、孔端面与孔轴线的垂直度,是直接影响铰接副转动顺畅度、连接螺栓使用寿命的核心参数,若孔位同轴度偏差超过0.05mm,装配后会出现连杆卡滞、螺栓受附加剪切力的问题,长期运行下极易出现螺栓断裂、支架耳板变形的故障。

  设计这类支架时,首先要根据实际承载需求确定耳板厚度与孔位直径,通常上端单耳的厚度要略小于下端双耳的单片厚度,保证铰接间隙均匀,同时在耳板与主体连接板的过渡位置设计圆弧过渡结构,避免直角过渡造成的应力集中,这个过渡圆角的半径一般不小于连接板厚度的0.3倍,能有效降低交变载荷下的疲劳断裂风险。从安装边界来看,下端两个安装孔的中心距是决定支架适配性的关键尺寸,设计时需要匹配对应机架上的安装孔位间距,孔位周边要预留足够的螺栓扳手空间,保证装配时螺栓可以顺利穿入并完成拧紧操作,上端铰接孔的中心高度则要根据连杆的摆动行程确定,要保证连杆在全行程摆动过程中,不会与支架本体、下端安装螺栓发生运动干涉。实际建模过程中,需要先确定三个孔位的中心坐标,

  以三个孔的中心连线作为结构骨架,再向外延伸出耳板与主体连接筋的轮廓,主体连接筋的截面采用变厚度设计,靠近上端耳板位置厚度略小,向下与下端双耳衔接位置逐渐加厚,匹配载荷传递的路径,减少不必要的材料冗余,同时保证整体结构的刚性。这类支架通常采用45号钢或者铝合金加工制作,钢制件表面做发黑或者镀锌处理提升防锈能力,铝合金件则做阳极氧化处理,在满足强度要求的前提下降低整体重量,适合在对自重有要求的轻型自动化设备上使用。在实际选型应用时,需要先核算支架所承受的最大径向载荷与摆角范围,确认孔位配合间隙符合传动精度要求,若用于有冲击载荷的工况,还需要适当加大耳板厚度与孔位直径,提升整体的抗冲击能力,避免运行过程中出现结构失效。
