标致206汽车前悬架下摆臂总成结构

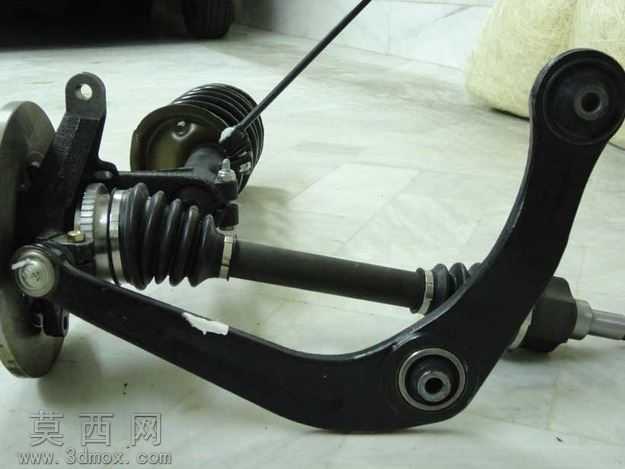

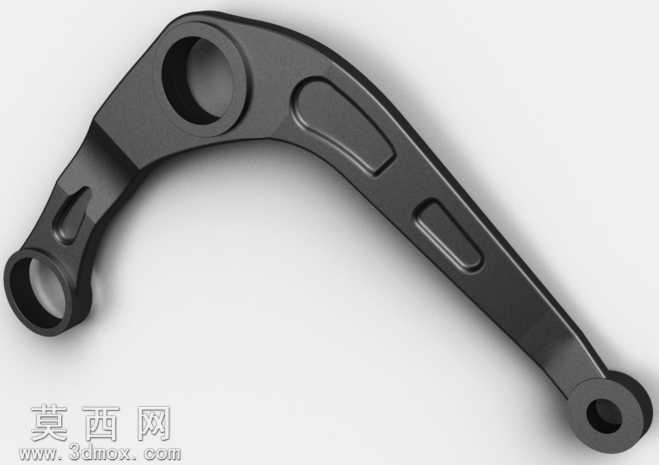

本模型为标致206车型前悬架下摆臂与驱动轴集成总成，建模过程严格遵循实车底盘部件的装配逻辑与尺寸参数，首先通过逆向测绘获取各部件的三维点云数据，在三维建模软件中完成基础特征的草绘与拉伸，对下摆臂的冲压焊接结构进行分层建模，还原其变截面钢板的弯折弧度与加强筋结构，确保摆臂的力学承载结构与实车完全一致。针对驱动轴部分，建模时拆分了等速万向节、中间轴、防尘罩三个核心模块，对等速万向节的钢球滚道、保持架结构进行了精细化特征构建，还原了球笼式万向节的活动间隙与转动角度范围，同时对波纹状橡胶防尘套进行了曲面放样建模，通过扫描路径拟合还原了防尘套的褶皱形态与伸缩余量。材质渲染阶段，为下摆臂赋予了电泳黑漆的金属材质，调整粗糙度参数模拟冲压件表面的细微颗粒质感，对球头销、连接螺栓等金属部件赋予镀锌亮面金属材质，添加轻微的磨损痕迹提升真实感，橡胶防尘套则采用半哑光橡胶材质，调整漫反射颜色还原原厂黑色橡胶的色泽，同时为衬套部分的橡胶与金属内圈分别赋予对应材质，区分两种材料的质感差异。结构设计上，模型完整还原了下摆臂与转向节的球头连接点、与副车架的衬套连接点，以及驱动轴与轮毂单元的花键连接结构，各部件的装配约束完全符合实车底盘的运动逻辑，可用于悬架运动仿真、底盘结构教学等场景，建模过程中对所有配合面进行了公差匹配，确保各部件之间无干涉，能够直观展示前悬架下摆臂与驱动轴的装配关系与工作原理，帮助理解麦弗逊前悬架的下部承载结构与动力传递路径。
