自行车牙盘曲柄脚踏传动组件结构设计

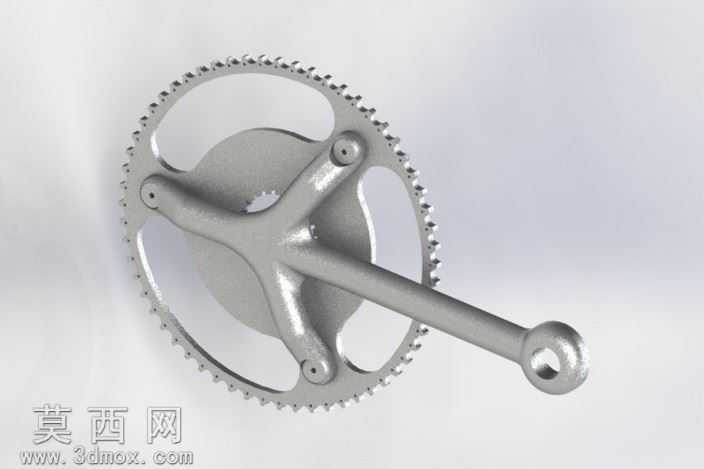

本作品为自行车传动系统核心的牙盘曲柄脚踏连接组件三维建模成果，建模阶段围绕自行车骑行过程中的受力传递逻辑展开结构设计，首先确定曲柄的长度参数、牙盘的齿形规格与安装孔位基准，采用参数化建模方式先绘制中心转轴的基准轴线，依次完成曲柄主体、一体式牙盘盘片、脚踏连接端的特征构建。建模过程中对牙盘齿形采用渐开线齿廓拟合，保证齿形与链条啮合的顺滑度，同时对曲柄与牙盘的连接铆接位做了沉孔结构处理，还原实际五金配件的装配细节，避免零件间出现干涉问题。材质渲染阶段选用哑光磨砂金属材质模拟铝合金锻造的零件质感，调整材质的粗糙度与金属度参数，还原金属零件表面细微的锻造纹理，同时在牙盘齿尖、曲柄棱边位置添加轻微的磨损做旧效果，提升模型的真实感。结构设计上充分考虑骑行时的受力分布，曲柄采用流线型变截面设计，从中心转轴端到脚踏连接端逐步收窄，既保证结构强度满足踩踏受力需求，又尽可能降低零件自重，牙盘外侧设置防护凸缘，避免骑行过程中裤脚剐蹭齿盘引发安全隐患。建模完成后对组件进行了装配干涉检查，验证中心转轴、曲柄、牙盘、脚踏安装位的同轴度，确保各连接部位的尺寸公差符合实际五金加工的精度要求，整体模型完整还原了自行车脚踏传动组件的结构特征，可用于自行车配件结构展示、骑行装备设计参考、机械传动教学演示等场景，模型细节完整，结构逻辑清晰，准确还原了实体零件的装配关系与外观特征。
