RJ12水晶头通讯接插件结构设计

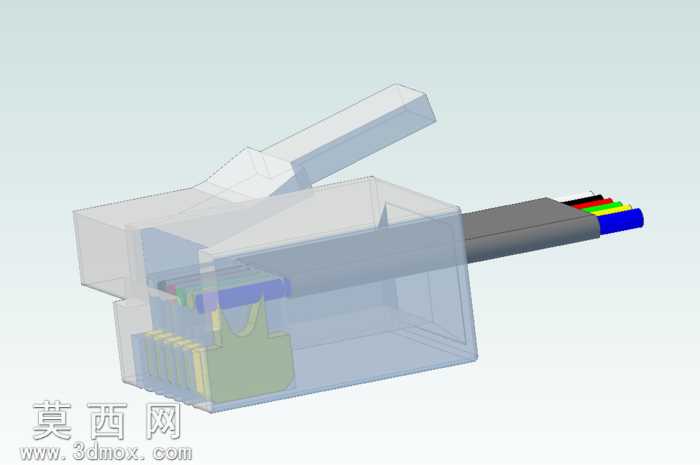

本作品为RJ12水晶头的三维结构设计模型，建模过程中首先对实物进行尺寸测绘，梳理RJ12接头的各部件组成逻辑，分别构建外部透明塑壳、内部金属插针、线芯卡位结构、尾部压线卡扣等独立零件，再按照实际装配关系完成总装配合。建模阶段严格还原RJ12接头的真实尺寸比例，外部塑壳采用半透明材质渲染，能够清晰展示内部的插针排布与线芯固定结构，插针部分赋予金属铜材质，搭配不同线芯的分色材质，直观呈现六芯线的接线排布逻辑。结构设计上重点还原了水晶头的卡扣弹性结构、插针与线芯的压接卡位、尾部线缆的固定槽位，所有配合间隙均参考实物公差设置，确保模型能够直观展示RJ12接头的装配原理与内部构造。设计初衷是为了清晰呈现RJ12水晶头的内部接线结构，方便相关从业者理解接插件的压接原理与部件组成，建模过程中对内部的线芯引导槽、插针固定位都做了精细化处理，既保留了外观的完整性，又通过半透明外壳的设计让内部结构一目了然，渲染阶段采用柔和的均匀打光，避免阴影遮挡内部结构细节，不同部件的材质区分明确，能够快速识别塑壳、金属插针、线缆线芯等不同组成部分，整体模型结构完整，装配关系准确，可用于通讯接插件的结构展示、教学演示等场景。
