同轴结构天线电缆三维结构模型

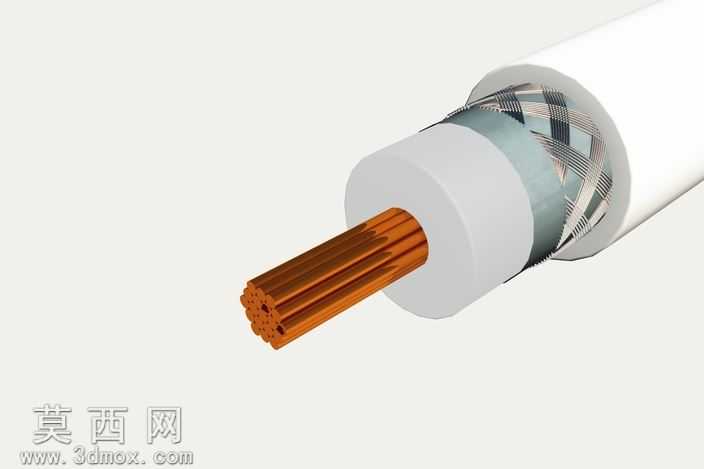

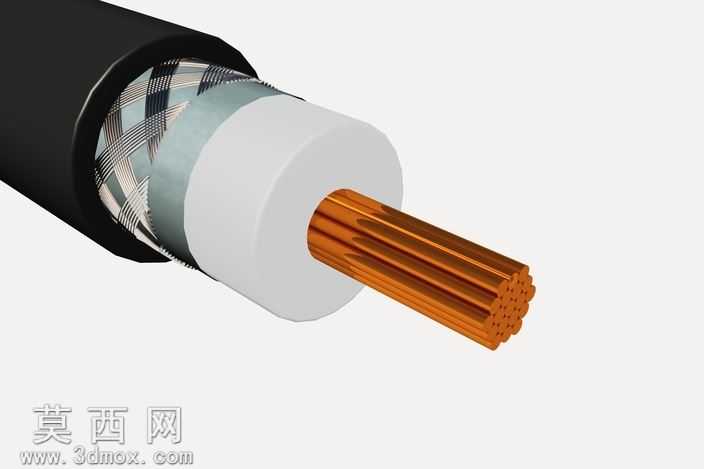

本模型为同轴结构天线电缆的三维结构展示模型，建模过程中严格遵循同轴射频电缆的真实层叠结构进行比例还原，首先通过旋转凸台特征构建中心多股绞合铜导体部分，将多根圆形铜导体按照正六边形排布规则进行阵列组合，还原绞合铜线的真实束绞形态，保证导体部分的截面形态与实际生产工艺完全匹配。中心导体外部的绝缘介质层采用实体拉伸特征构建，材质设置为低介电常数的聚乙烯类绝缘材质，渲染时赋予半透哑光的白色塑料质感，准确区分绝缘层与内外导体的视觉差异。绝缘层外部的屏蔽层采用编织网结构建模，通过交叉扫描特征生成多股铜丝编织的网状形态，还原金属屏蔽层的编织纹理，材质赋予哑光金属铜质感，同时在屏蔽层与外护套之间设置薄型铝塑复合带层，通过薄壁拉伸特征完成该层结构建模，还原同轴电缆的双层屏蔽结构。最外层的黑色外护套采用厚壁旋转特征构建，材质设置为耐候性聚氯乙烯护套材质，渲染时赋予黑色哑光橡胶质感，同时对护套端面做倒角处理，还原实际电缆裁切后的端面形态。建模过程中对各层结构做了剖切展示处理，将电缆沿轴向做阶梯状剖切，逐层露出内部的导体、绝缘层、屏蔽层结构，无需拆解模型即可直观观察各层的位置关系与厚度比例。渲染阶段采用柔和的侧向打光方案，突出金属导体的金属光泽与塑料、橡胶材质的哑光质感，同时对各层结构的边缘做锐化处理，清晰区分不同结构层的边界，保证结构展示的清晰度。整体设计以结构还原为核心思路，所有尺寸比例均参考常规射频同轴电缆的行业标准设定，各层厚度、导体绞合节距、屏蔽编织密度均符合实际产品的参数规范，可用于天线馈线系统的结构展示、通讯布线原理演示、射频传输教学等场景，能够直观呈现同轴电缆的屏蔽结构设计与信号传输的结构基础。
