斜击式水轮机转轮结构设计模型

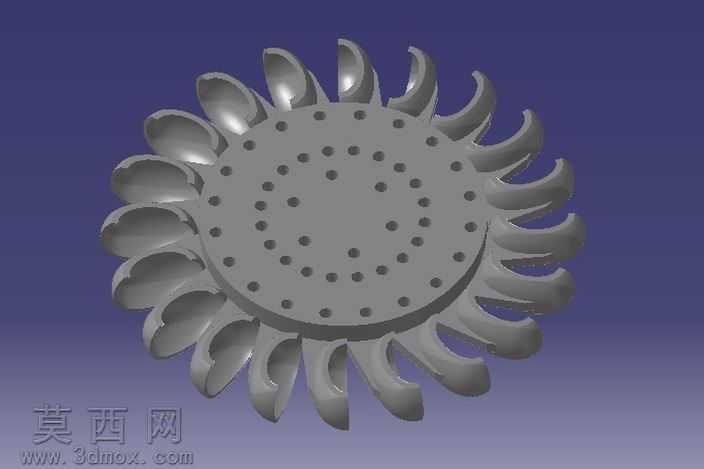

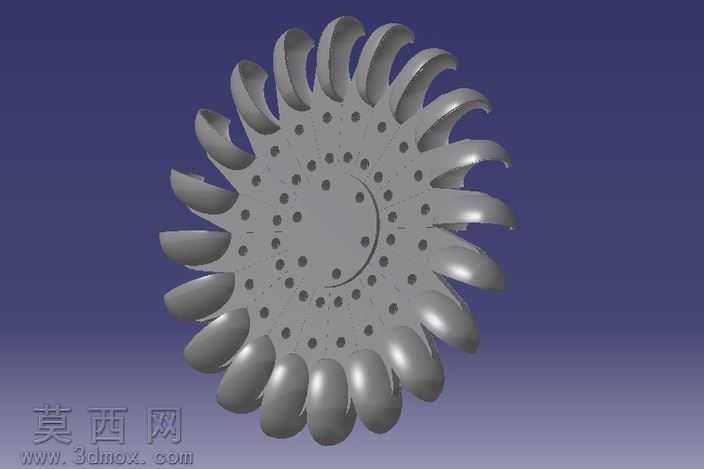

本模型为斜击式水轮机核心转轮部件，建模阶段以水力机械动力传递逻辑为核心设计依据，首先通过参数化草绘确定转轮整体轮廓基准，针对斜击式水流冲击的特性，将水斗的迎水面曲面做流线型弧度优化，曲面构建过程中采用多段样条曲线拟合水斗内壁的导水弧面，保证水流冲击后能够顺畅沿曲面转向卸力，减少水力能量损耗。建模时对水斗与连接臂的过渡区域做圆角强化处理，避免长期受水流交变应力出现应力集中开裂的问题，连接臂上的两个安装孔采用同轴度约束定位，保证转轮装配后与主轴的回转精度，减少运行过程中的径向跳动。材质设定上，主体采用抗汽蚀不锈钢材质，渲染阶段为金属表面添加细微的磨砂质感，模拟实际水力部件长期受水流冲刷的表面状态，背景采用渐变深蓝色调模拟水下作业环境，通过定向打光突出水斗曲面的弧度变化与连接臂的结构棱角，清晰展示各部位的结构衔接关系。设计过程中重点考量斜击式水轮机的适用工况，针对中低水头、小流量的水力发电场景，将水斗的入水角度调整至适配斜向冲击的最优区间，在保证结构强度的前提下尽可能减轻转轮整体重量，降低主轴转动的启动扭矩，提升小水流工况下的能量转换效率，整体结构无冗余设计，各部位尺寸均经过水力性能校核，可直接用于后续的装配仿真与性能模拟验证。
