冲击式水斗式水轮机转轮结构设计

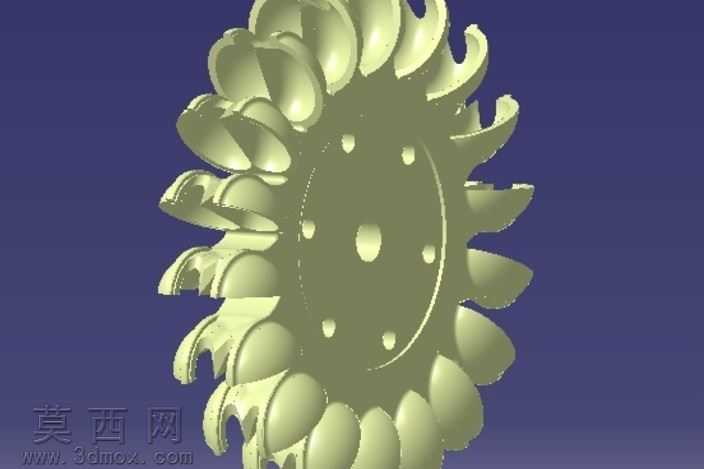

本作品为冲击式水斗式水轮机转轮的三维建模成果，建模过程依托三维参数化设计平台完成，整体采用全参数化草图驱动特征的建模逻辑，确保转轮各结构尺寸可关联调整，适配不同水头、流量的水力发电工况设计需求。建模初期首先完成转轮中心轮毂基体的构建，以旋转凸台特征生成带均匀安装孔位的轮毂主体，孔位采用圆周阵列方式排布，严格保证各安装孔的同轴度与位置度公差，满足后续与主轴装配的精度要求。核心的水斗结构建模是本次设计的重点，首先绘制单个水斗的截面轮廓草图，精准还原水斗的进水弧面、分水刃、出水边的曲面形态，通过放样、曲面填充、加厚等特征生成单个水斗实体，针对水斗迎水面的曲面弧度反复调整曲率参数，保证水流冲击时的能量转换效率，同时对水斗与轮毂的连接位置做圆角过渡处理，降低结构应力集中风险，提升转轮整体运行的结构强度。完成单个水斗建模后，以轮毂中心轴线为阵列基准，采用等角度圆周阵列方式生成全部水斗结构，阵列过程中严格校验每个水斗的位置偏差，保证整体转轮的动平衡性能，避免高速运转时出现异常振动。材质设置环节，针对转轮的应用场景，为模型赋予高强度不锈钢材质参数，调整材质的金属粗糙度、反光度属性，渲染时采用深蓝色纯色背景突出转轮主体结构，通过定向打光展现水斗曲面的流畅形态与轮毂的结构细节，清晰呈现各部分的装配关系。设计过程中充分考虑水斗式水轮机的工作原理，优化水斗的出水角度，减少水流排出时的能量损耗，同时对转轮整体做轻量化结构处理，在保证结构强度满足高速冲击载荷要求的前提下，尽可能降低转轮自身重量，提升机组的响应速度与运行稳定性，整个模型结构完整，曲面过渡顺滑，无几何错误，可直接用于后续的水力仿真分析、结构力学校核以及生产加工的图纸导出工作。
