重型工业牵引拖钩三维结构设计

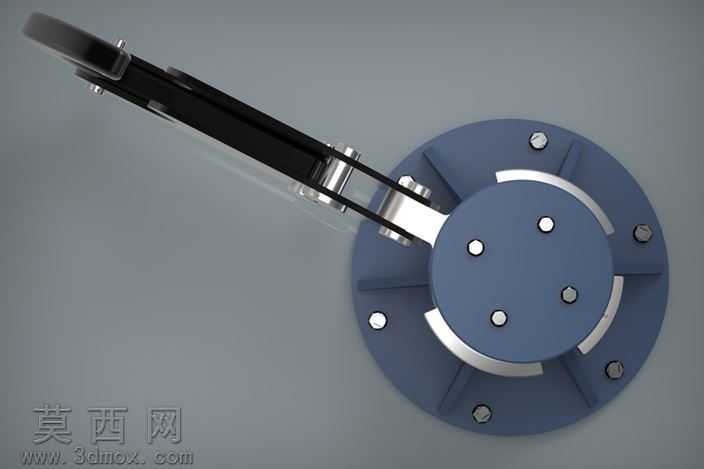

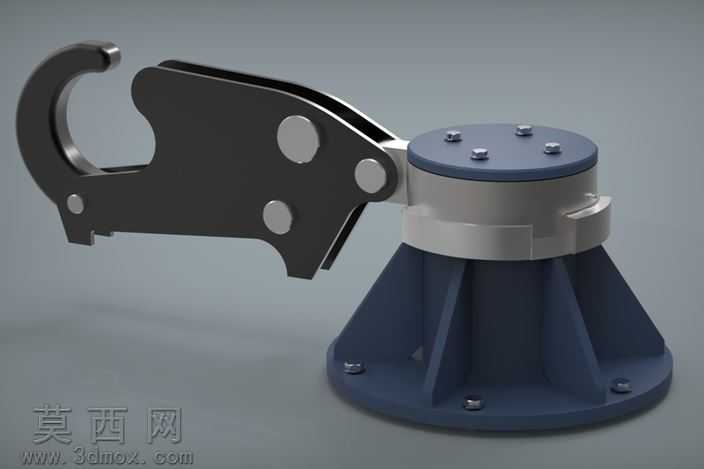

本模型为重型工业牵引拖钩的完整三维设计成果，建模过程中严格遵循机械设计的公差配合规范，对拖钩的各个组成部件进行了全参数化建模，完整还原了实物的装配关系与运动逻辑。模型整体分为钩体执行段、铰接传动段、基座安装段三个核心部分，钩体部分采用大弧度承力曲面设计，建模时对钩头的防脱限位凸起做了圆角过渡处理，避免应力集中问题，同时通过多实体建模方式区分了钩体的双层夹板结构，清晰展现了内部的销轴连接逻辑。铰接传动段设置了多组同轴销轴与限位挡片，建模时对销轴的配合间隙做了合理预留，能够直观呈现拖钩开合的运动轨迹，锁止结构的卡位凸台与解锁拨片的联动关系也通过精确的特征建模完整复现，可直接用于运动仿真验证。基座部分采用锥台承力结构搭配底部法兰安装盘，建模时对法兰盘上的安装孔位做了环形阵列处理，锥台内部的加强筋结构也通过筋特征完整生成，还原了基座的承重强化设计。材质渲染阶段，对钩体与夹板部分赋予了哑光黑色金属材质，模拟高强度合金钢的表面处理效果，销轴与紧固件部分赋予了亮面不锈钢材质，基座的上下法兰部分赋予了深蓝色哑光烤漆材质，中间的回转支撑段赋予了银灰色铸铝材质，通过不同材质的区分清晰展现各部件的功能分区，渲染时添加了柔和的环境光与局部高光，突出金属部件的质感与结构的层次感。设计思路上，该拖钩主打大吨位牵引场景的使用需求，整体结构兼顾了锁止可靠性与操作便捷性，铰接结构的传动比经过优化，仅需较小的操作力即可完成解锁动作，基座的锥台结构能够将牵引载荷均匀分散到安装法兰的各个连接点，避免局部应力过大导致的结构损坏，各部件的连接方式均采用可拆卸的销轴与螺栓连接，便于后期的维护与易损件更换，模型的所有特征均保留了可编辑参数，可根据实际使用的载荷需求调整各部分的尺寸参数，适配不同吨位的牵引使用场景。
