怀特飞行器四缸活塞曲轴引擎结构模型

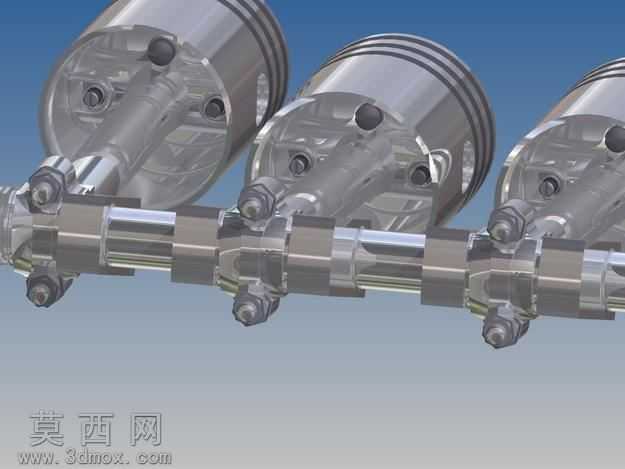

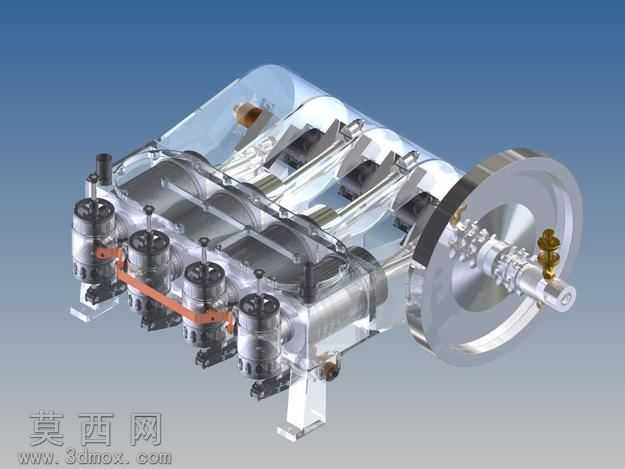

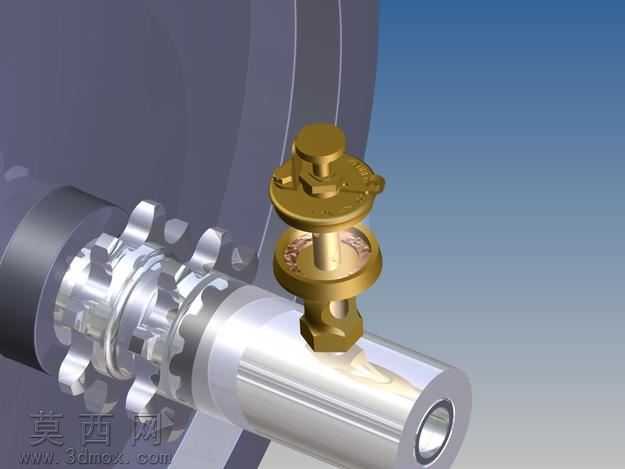

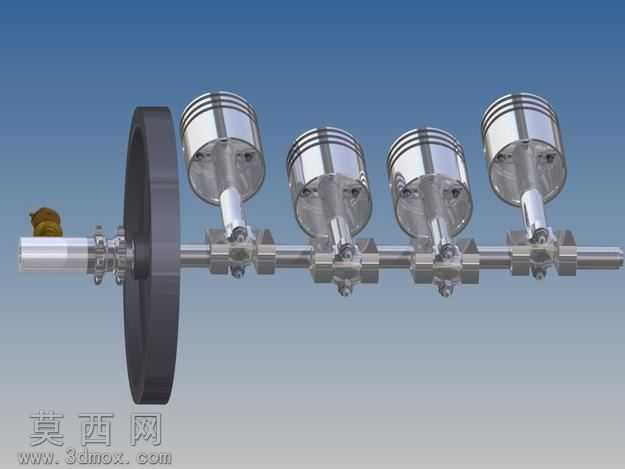

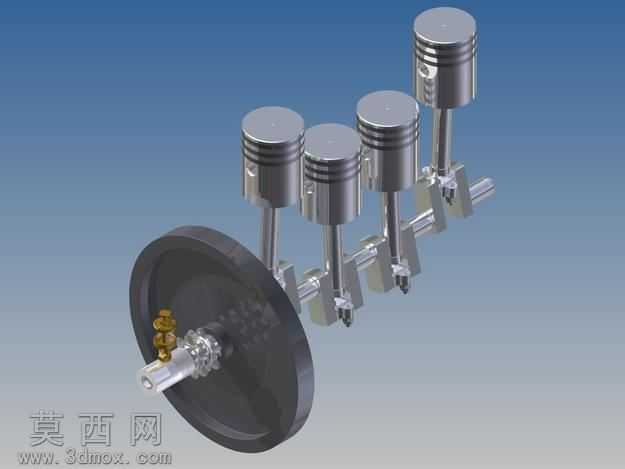

本模型为早期怀特飞行器所用的直列四缸活塞式引擎核心传动结构，建模过程中严格遵循早期航空活塞发动机的机械传动逻辑，在三维软件中先完成整体运动链路的参数化草图搭建，以曲轴的回转中心为全局基准，依次确定四个曲柄销的相位夹角、活塞行程、连杆长度等核心参数，保证各部件运动过程中无干涉，可完整模拟四缸引擎的做功顺序与动力传递过程。模型对各部件的细节还原度较高，曲轴部分还原了平衡重块、输出端连接法兰、端部紧固螺母与定位销的结构，表面做了发黑氧化的金属材质处理，还原早期钢制曲轴的质感；四个活塞分别还原了顶部燃烧室凹坑、活塞环槽、活塞销座的细节，采用铝合金磨砂金属材质，搭配镀铬的活塞环与活塞销，区分不同部件的材质差异；连杆部分还原了大小端的轴瓦结构、杆身的轻量化截面，采用锻钢材质表现，还原早期航空发动机连杆的锻造质感。渲染阶段采用蓝灰色渐变背景突出机械结构主体，打光采用侧上方主光搭配侧方补光，清晰呈现各部件的轮廓与装配关系，同时在部件边缘做了轻微的倒角高光处理，避免金属材质过于生硬。设计思路上优先还原该型引擎的核心传动逻辑，省略了外围的缸体、气门、供油点火等附属结构，重点展示活塞、连杆、曲轴组成的曲柄连杆机构的运动关系，能够直观呈现四缸活塞发动机将活塞往复直线运动转化为曲轴旋转运动的核心原理，可作为早期航空发动机结构教学、机械原理演示的数字化模型使用，各部件均为独立可编辑的实体模型，可根据需求拆解查看单独零件的结构细节，也可导入动力学仿真软件添加运动约束，模拟引擎实际运转时的动态效果。
