内燃机活塞与缸体燃烧室结构设计

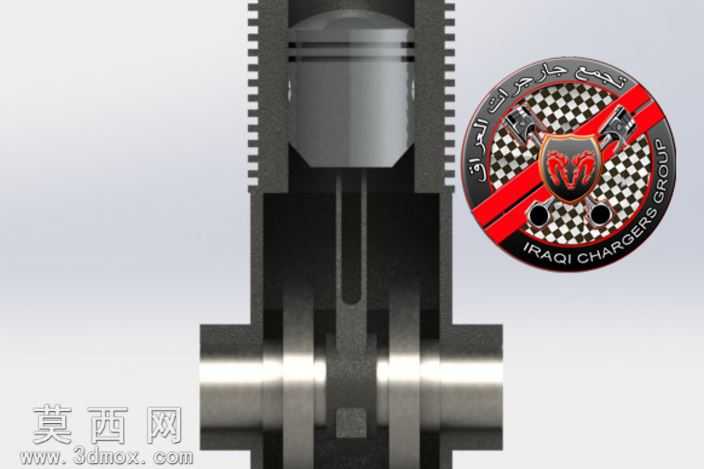

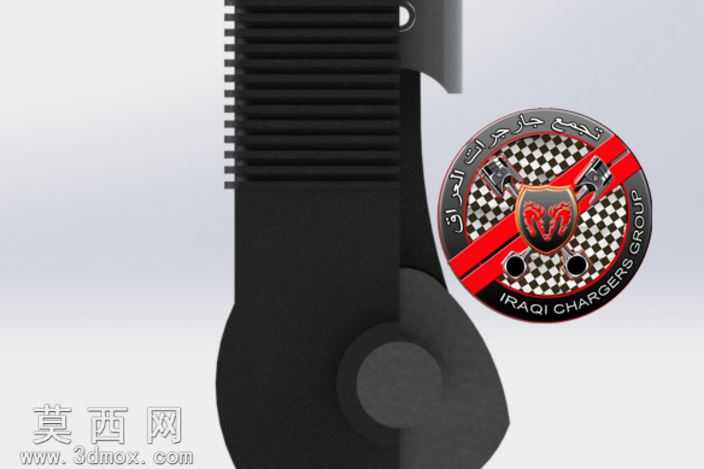

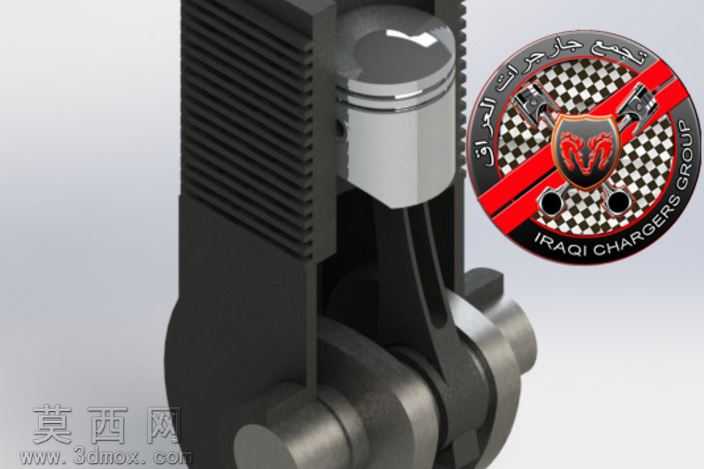

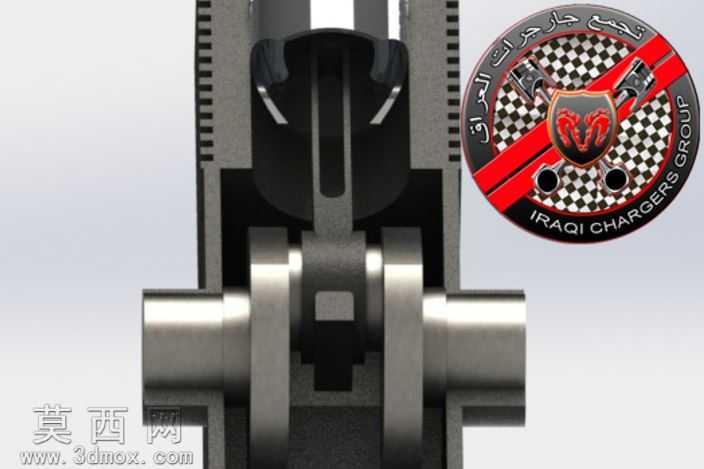

本作品为内燃机核心工作区域的三维结构设计，完整还原了活塞与缸体燃烧室的配合形态，建模过程中严格遵循内燃机工作原理的尺寸比例要求，对活塞顶部的燃烧室凹坑、活塞环槽结构、活塞销座连接位都做了精细化的特征还原。建模阶段采用参数化设计思路，先通过草图绘制活塞的截面轮廓，利用旋转特征生成活塞基体，再通过拉伸切除完成环槽、销孔的细节制作，缸体部分则重点还原了缸筒内壁的配合面、外侧散热鳍片的阵列结构，鳍片的间距、厚度都参考通用内燃机的散热设计标准设定，保证结构合理性。曲柄连杆部分的建模重点处理了连杆大头与曲轴曲柄的铰接结构、小头与活塞销的配合间隙，所有铰接部位都预留了符合机械设计规范的装配余量，可直接用于虚拟装配仿真。材质渲染阶段，活塞部分采用铝合金材质表现，调整金属粗糙度参数还原铸铝活塞的哑光金属质感，缸体采用铸铁材质，表面做轻微的氧化质感处理，散热鳍片边缘做细微的倒角光影效果，曲轴与连杆部件采用锻钢材质，调高金属反射参数表现锻件的致密金属光泽，背景采用浅灰色渐变环境光，突出机械结构的轮廓层次感。设计过程中重点考量了活塞往复运动的行程匹配，燃烧室的容积参数符合小排量内燃机的压缩比设定，活塞环的数量、位置都参考量产内燃机的布局设计，既保证结构的写实性，也可作为内燃机原理教学的可视化演示模型，清晰展示进气压缩做功排气全流程中活塞与燃烧室的位置变化关系。
