拖拉机配套用离合器取力器结构设计

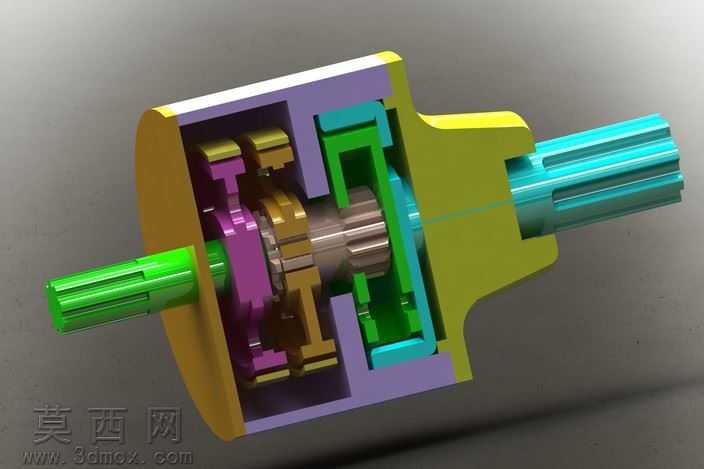

本作品为拖拉机配套使用的离合器取力器三维结构模型，采用SolidWorks完成全参数化建模，通过剖面渲染的形式直观呈现内部传动与离合结构的装配关系。建模过程中严格遵循机械传动设计规范，对输入花键轴、离合摩擦片组、传动齿轮副、输出花键轴、壳体支撑结构等核心部件均按照实际工程尺寸完成1:1还原，各零件间的装配约束完全匹配实际装配逻辑，可直接用于装配干涉校验、运动仿真模拟以及工程图纸导出。材质渲染阶段针对不同功能部件做了差异化材质区分：输入输出花键轴采用合金结构钢材质，呈现金属加工后的亮面金属质感；离合摩擦片组采用复合摩擦材料与钢基片交替的配色方案，清晰展示摩擦传动的结构层级；传动齿轮采用渗碳淬火钢材质，做了哑光金属处理以突出齿形轮廓；外部壳体采用铸铝材质，呈现铸造件的哑光磨砂质感，不同部件的色彩区分既提升了模型的辨识度，也让内部动力传递路径一目了然。设计思路围绕拖拉机动力取力的实际工况展开，核心结构采用多片式摩擦离合方案，可在主传动运行状态下平稳接合或切断取力动力输出，避免动力切换时的冲击载荷损伤传动部件；花键轴的设计采用大模数渐开线花键，可承受大扭矩传输的同时保证同轴度精度；内部腔体预留了润滑介质存储空间，可保障齿轮与摩擦片的长效润滑；壳体采用分体式装配结构，便于后期的维护检修与易损件更换。模型整体结构紧凑，传动路径清晰，各部件的受力支撑位置均做了加强结构设计，完全适配农用拖拉机复杂工况下的取力使用需求，可作为农用机械传动系统设计、离合器结构教学、取力器产品优化的参考三维模型使用。
