集成式工业计量撬管路系统三维设计

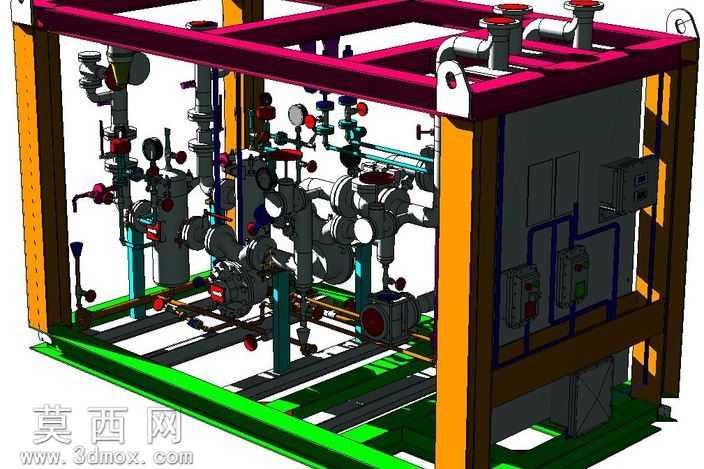

本作品为集成式工业计量撬的三维数字化设计成果，建模阶段严格遵循工业撬装设备的实际生产装配逻辑，先完成底部承载基座的参数化建模，采用型钢焊接框架结构，对底座的承重梁、安装底板的厚度、开孔位置均按照实际载荷要求做了尺寸校准，保证基座的结构强度符合现场安装工况。随后完成外部防护框架的搭建，四根竖向支撑柱与顶部横向承重梁采用螺栓连接的装配关系建模，还原了真实撬装设备的模块化拆装特性，框架边角处的吊耳结构也做了细节还原，满足设备整体吊装转运的功能需求。管路系统部分按照流体输送的工艺流程依次排布，不同通径的工艺管道根据介质流向做了分层布局，管道之间的法兰连接、弯头转接、三通分流结构均按照工业管道安装规范建模，每一处管路接口的同轴度、密封面结构都做了精细化处理，避免出现装配干涉问题。管路上配置的各类功能组件也做了完整还原，包括手动球阀、截止阀等控制阀门，压力表、温度传感器等检测仪表，还有过滤、分离类的功能罐体，各类组件的安装位置充分考虑了后期操作维护的空间需求，阀门操作手柄的朝向、仪表的观测视角都做了合理性调整。材质渲染阶段根据不同部件的实际材质做了区分，底部基座采用环氧绿的工业漆面材质，竖向支撑框架采用橙黄色警示漆面，工艺管道根据输送介质属性做了色彩区分，顶部工艺管道采用玫红色标识，阀门手轮采用红色警示色，金属管路部分做了哑光不锈钢材质处理，仪表表盘采用玻璃与塑料的复合材质，框架的金属焊接部位做了细微的焊缝纹理处理，整体渲染效果贴近真实工业设备的视觉质感。设计过程中充分考量了撬装设备的集成化优势，将原本分散布置的计量、控制、检测组件全部集成在统一的框架底座上，减少现场安装的管路拼接工作量，同时对整体布局做了优化，在保证工艺流程顺畅的前提下尽可能压缩设备整体占地面积，管路排布整齐有序，便于后期的检修与部件更换，整体模型装配关系完整，结构逻辑清晰，可直接用于方案展示、施工交底以及生产加工的参考依据。
