塞尔达传说海莲盾影视道具结构设计

　　本次完成的海莲盾结构设计，主要面向影视道具制作、主题展陈装置、IP衍生周边开发三大应用场景，在结构设计阶段就同步考虑了不同场景下的使用需求差异，避免后续二次改模带来的成本浪费。从实际用途来看，面向影视拍摄的版本需要兼顾镜头质感与演员持握的轻量化需求，面向展陈的版本需要强化结构抗形变能力以应对长期静置展示的应力变形，面向收藏级周边的版本则需要预留表面蚀刻、分色喷涂的工艺定位基准，三类需求在同一套三维模型中通过参数化特征做了区分，使用者可根据自身生产需求快速调整对应特征的显示与抑制状态。

　　在功能特性设计上，盾体主体采用分层复合结构思路，外层为装饰造型层，完全还原原作盾面的三角力量纹章、飞翼纹饰与边缘铆钉排布细节，中层为结构支撑层，采用辐射状加强筋布局，从盾心向盾体边缘均匀分布8条主加强筋，相邻主筋之间布置交叉辅助筋，在控制整体重量的前提下提升盾面抗冲击性能，内层为持握适配层，预留了绑带安装位与手持握把的安装接口，握把位置根据人体工程学数据做了角度偏移，持握时盾面自然与人体前臂形成15度夹角，既符合持盾防御的动作逻辑，也能降低长时间持握带来的腕部负荷。盾体边缘的铆钉并非纯装饰特征，每一处铆钉位置都对应了分层结构的连接点位，实际生产中可通过铆钉结构实现三层结构的机械固定，无需额外涂胶即可保证结构连接强度，同时也能还原金属盾的真实装配逻辑。

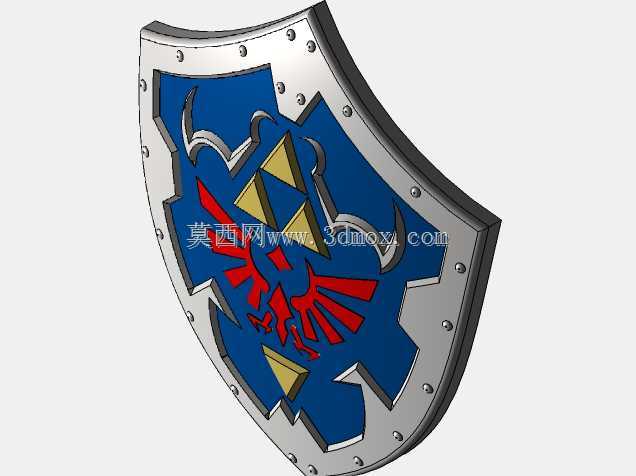

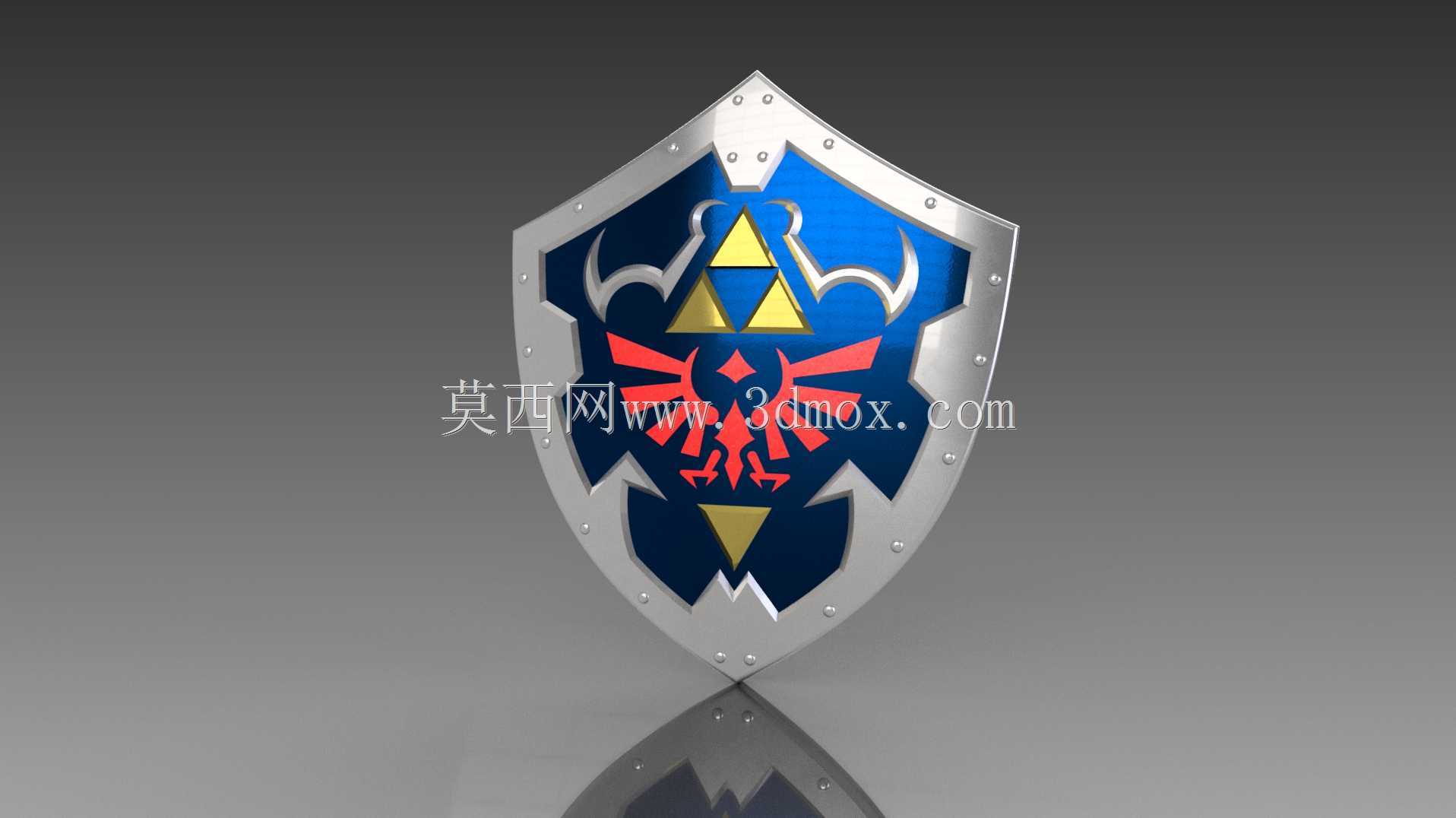

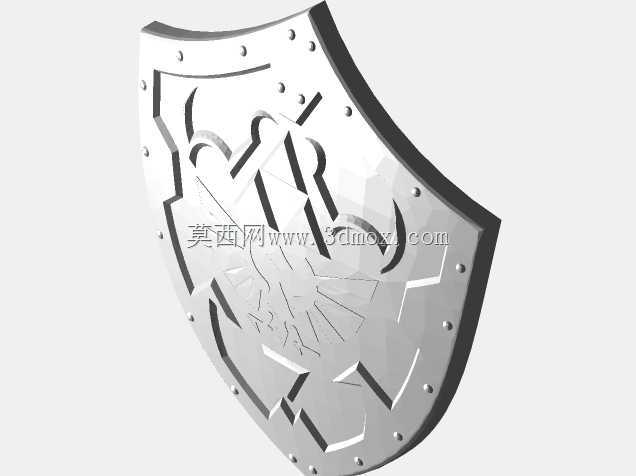

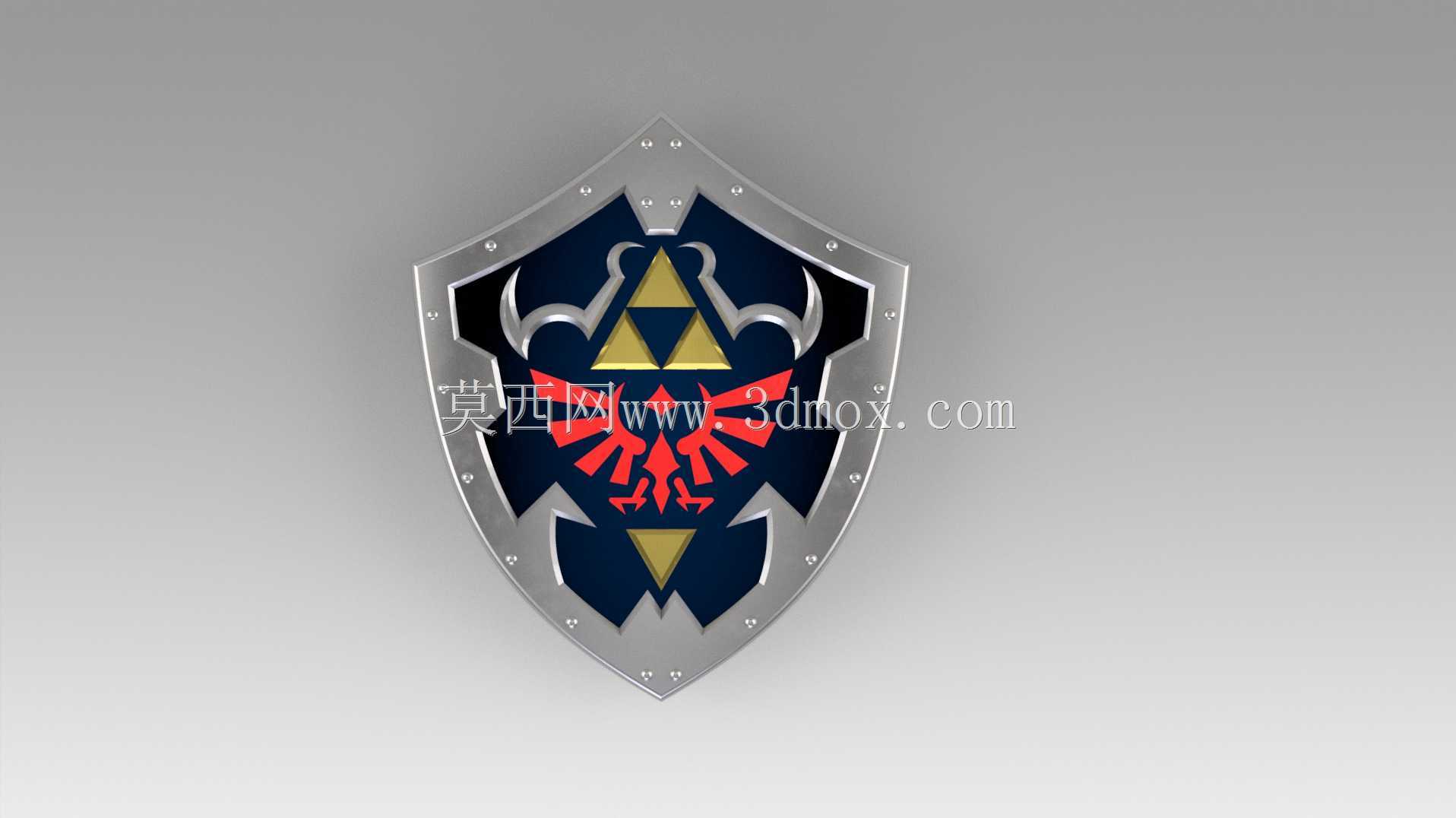

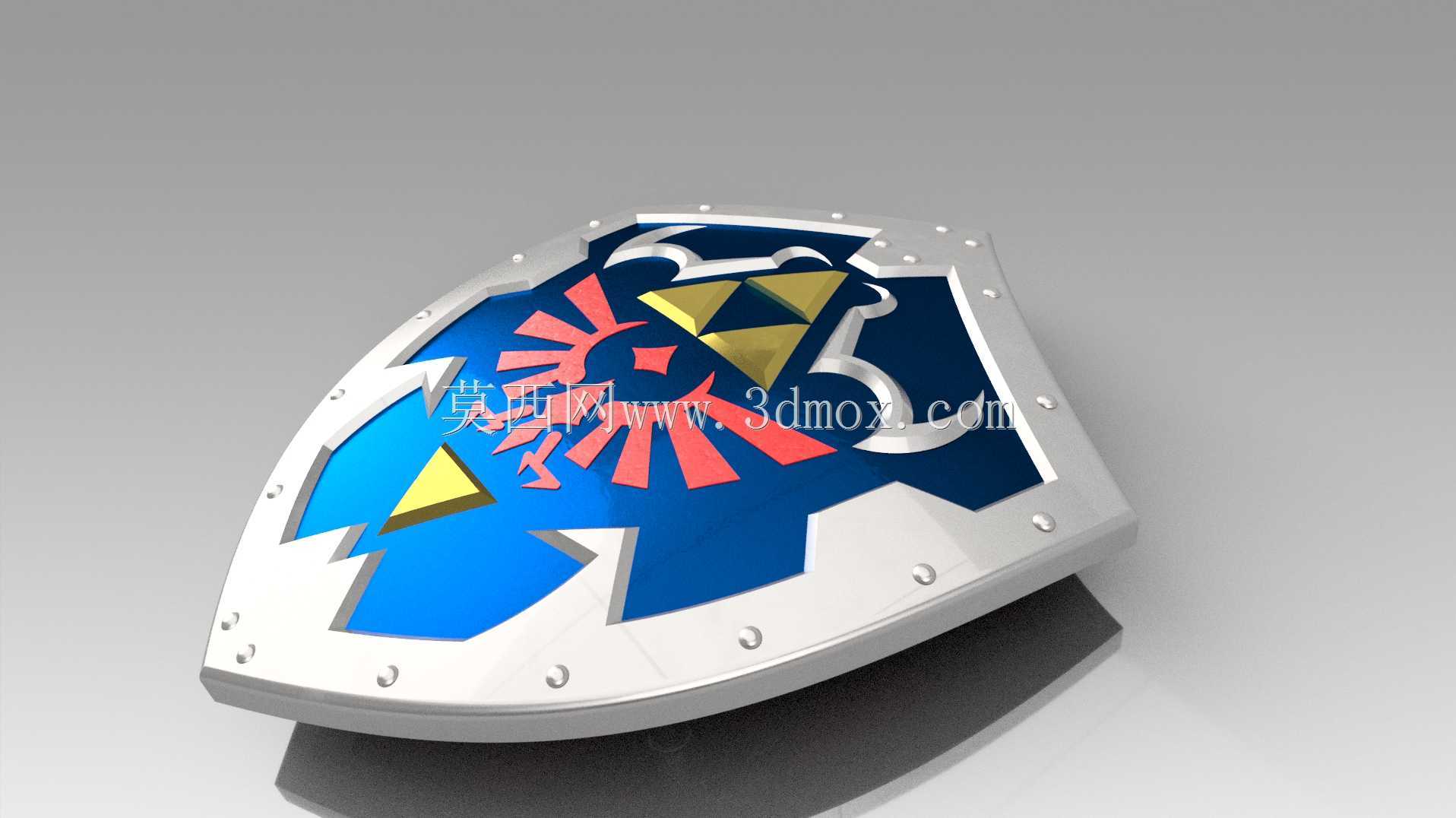

　　设计思路上没有直接照搬平面原画的纹饰做拉伸凸起，而是先对盾体的曲面曲率做了反复校核：盾面整体采用微弧球面设计，盾心位置向外凸起高度为32mm，向上下边缘平滑过渡，盾顶的尖角位置做了R3的圆角处理，避免尖锐边角带来的使用安全隐患，盾底的收尖位置做了加厚处理，防止落地磕碰时出现尖端崩裂。纹饰部分的凸起高度统一控制在2.5mm，既保证视觉上的立体感，也不会因为凸起过高导致喷涂时出现积漆问题，三角力量纹章的三个三角形边角做了R0.8的圆角过渡，飞翼纹饰的曲线曲率连续达到G2级别，曲面过渡无明显折痕，渲染或实际抛光后不会出现反光断层。盾面的红蓝配色区域在模型中做了独立的面拆分，不同颜色区域之间预留了0.15mm的定位台阶，方便后续做分色遮蔽或者金属镶嵌工艺的定位。

　　外形尺寸与安装边界方面，整套盾体的整体高度为720mm，最大宽度为480mm，整体厚度（不含握把突出部分）为65mm，持握握把突出盾体内侧的高度为90mm，适配绝大多数成年人的前臂持握尺寸。绑带安装位共设置4处，上下各两处，安装孔位直径为6mm，孔位中心距盾体内壁的距离为12mm，可适配宽度为50mm的尼龙绑带或者皮质绑带，安装孔位做了沉头设计，固定螺丝安装后不会突出绑带接触面，避免持握时出现硌手问题。如果用于壁挂展示，可在盾体内侧上方的两个绑带孔位安装壁挂挂钩，挂钩承重能力经结构校核可满足15kg以内的悬挂需求，无需额外在盾体上打孔破坏外观。针对3D打印生产的需求，模型所有特征的最小壁厚控制在2.2mm以上，无小于45度的悬空面，打印时无需添加大量支撑即可完成成型，支撑去除后不会破坏表面纹饰细节；针对金属铸造生产的需求，模型在盾体顶部预留了2处直径10mm的浇铸工艺孔，铸造完成后工艺孔可通过同材质焊补打磨，完全隐藏在边缘铆钉的装饰结构下，不会影响外观完整性。
