便携式可折叠户外炭烤炉结构设计

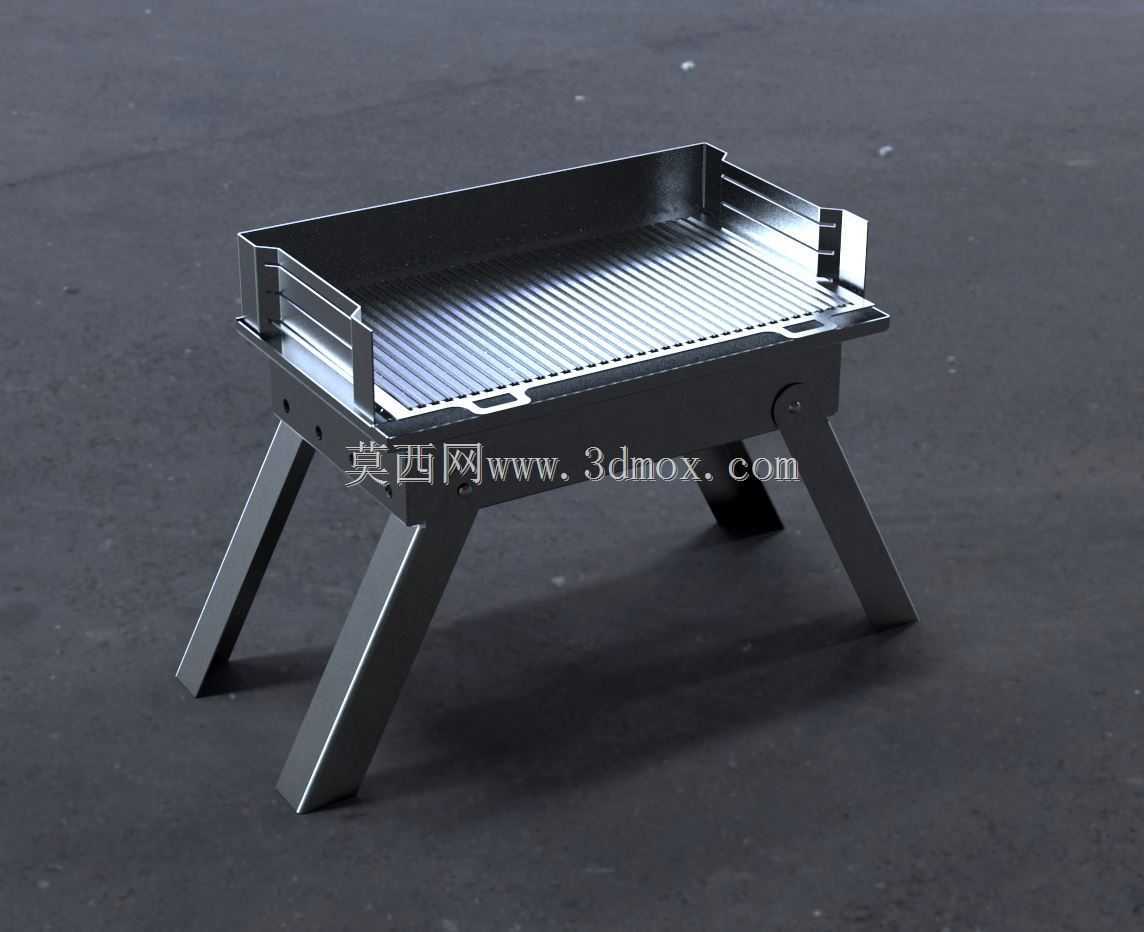

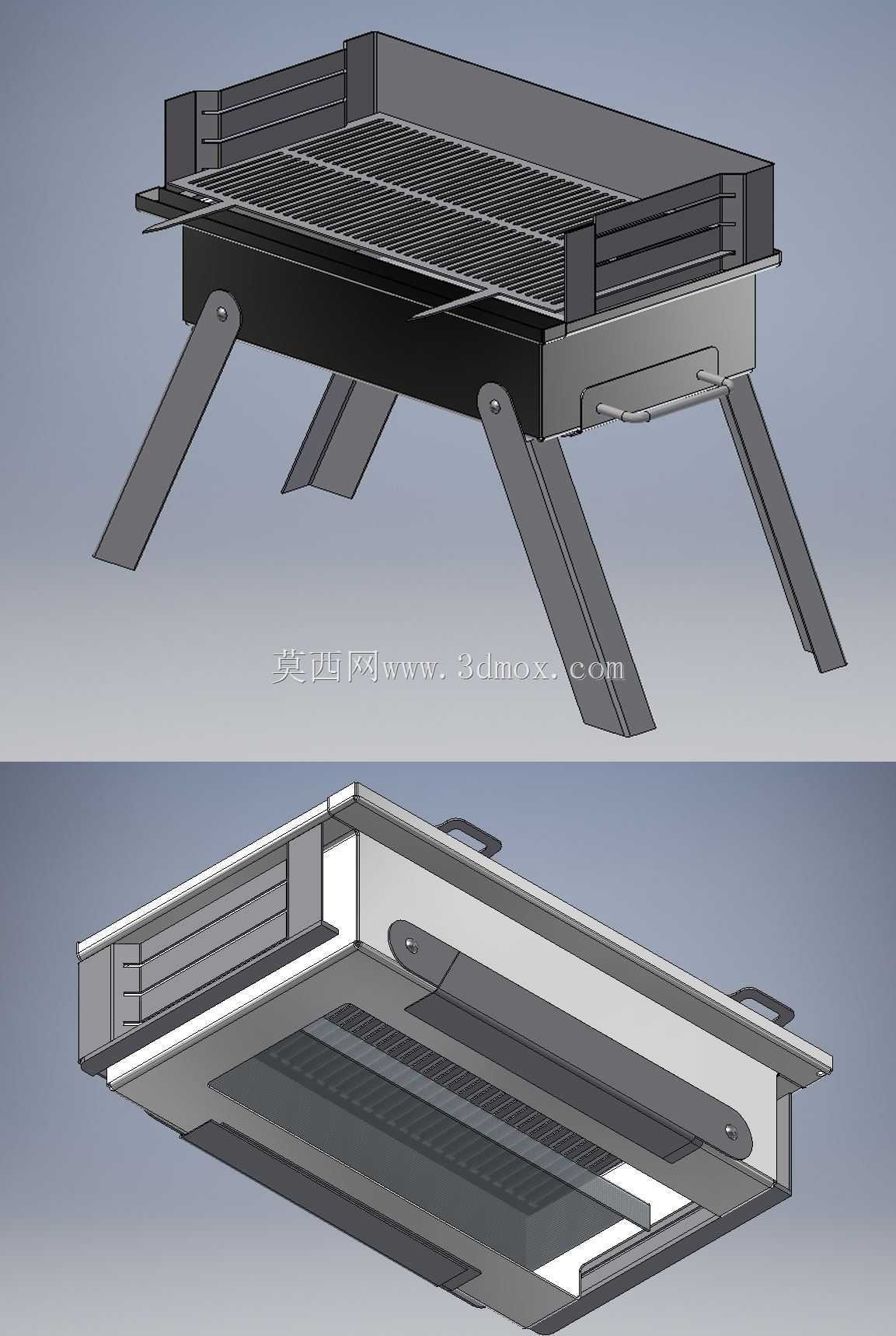

　　这款可折叠炭烤设备的设计核心围绕户外休闲场景的便携需求展开，区别于传统固定式烧烤架的笨重形态，整体结构在满足炭烤作业刚性需求的前提下，将收纳体积压缩到常规双肩包可容纳的尺寸区间，适配自驾露营、近郊野餐、庭院小聚等多类使用场景。从结构布局来看，炉体主体采用薄钢板折弯成型，炉腔深度控制在120mm左右，既可以容纳足够厚度的木炭层保证燃烧时长，又不会因为腔体过深导致热量过度散失，烤网采用平行栅格结构，栅条间距8mm，既能避免小块食物掉落，又能保证木炭燃烧的热量直接辐射到食材表面，同时栅条的凸起棱边可以减少食材与烤网的接触面积，降低粘黏概率。折叠支腿采用铰接结构与炉体底部连接，支腿展开后与地面形成65度左右的支撑角，

　　单根支腿采用槽型截面设计，在1.2mm壁厚的前提下保证足够的抗弯折强度，四个支腿展开后形成的支撑面尺寸大于炉体投影尺寸，保证在不平整的户外地面放置时的稳定性，支腿收纳时可完全贴合炉体底部，不会额外占用收纳空间。炉体两侧设置有内嵌式的通风槽，通风槽开口高度距离炉腔底部30mm，刚好对应木炭堆积层的中下部位置，无需额外设置风门调节结构，通过自然通风即可保证木炭燃烧的氧气供给，同时通风槽采用折弯翻边结构，避免搬运过程中锋利边缘划伤使用者。烤网与炉体的连接采用搭接式定位结构，烤网两侧的折弯边直接卡入炉体顶部的定位缺口，无需额外紧固件，拆卸清理时可直接取下，炉体两端设置有凸起的挡边，可避免烤网在使用过程中因为外力碰撞发生滑移。从安装边界来看，

　　设备展开后整体高度为280mm，炉体外形尺寸为350mm*270mm，可同时容纳3-5人份的食材烤制需求，收纳后整体厚度仅为80mm，可直接放入车辆储物格或者露营装备收纳箱中。设计过程中充分考虑了户外使用的维护需求，所有结构件均采用可拆分的无焊接组装形式，长期使用后若有部件变形可单独更换，炉体表面采用耐高温喷塑处理，可耐受木炭燃烧时的持续高温，同时避免常规使用中的锈蚀问题。支腿的铰接位置采用铆接连接，铰接阻尼经过调校，展开时可自动卡入定位位置，不会因为轻微晃动发生折叠，收纳时只需轻按支腿侧部的解锁位即可完成折叠，操作过程无需额外工具。炉体底部设置有隔热间隙，支腿展开后炉体底部距离地面高度为160mm，

　　可避免木炭燃烧的高温直接传导到地面，防止对草地或者露营桌面造成烫损，同时底部的空气流通层也能进一步提升木炭的燃烧效率。烤网采用食品级不锈钢材质冲压成型，栅条表面做了圆滑处理，不会残留清洁死角，使用后可直接用钢丝球清理，不会因为刮擦产生有害析出物。不同于市面上常见的薄壁折叠烤架容易出现的炉体变形问题，这款设计在炉体的四个角部做了双层折弯加强结构，在高温持续烘烤下仍能保持炉体的平面度，不会因为热胀冷缩出现焊缝开裂或者板材翘曲的问题。两侧的端板上预留有可选配的烤签支撑槽，需要烤制串类食材时可直接将烤签架在槽位上，无需额外购置烤架配件，拓展了设备的使用场景。整体结构没有多余的装饰性部件，所有造型特征均服务于功能需求，板材的折弯边同时承担结构加强、边缘防护、定位连接的多重作用，在控制整体重量的前提下最大化结构强度，整体成品重量控制在2.2kg左右，单人即可轻松完成搬运、展开、收纳的全流程操作。
