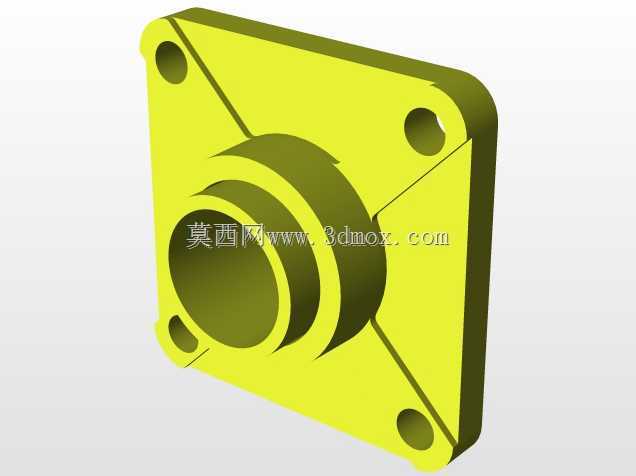

这类带菱形安装法兰的轴套支撑件,在轻工输送线、小型动力传输单元、非标自动化工位的定位结构中应用十分普遍,核心作用是为穿设的传动轴、导向杆提供径向支撑,同时通过法兰面完成与设备机架的刚性固定,避免轴类部件运行中出现径向窜动、偏摆问题。从实际使用场景来看,这类构件常被用在输送带的从动辊端支撑、小型气缸的导向杆定位、手动工装的转轴固定位置,相比一体式铸造的轴承座,这类构件结构更紧凑,适配安装空间局促的工位,不需要预留过大的安装操作空间。
从功能特性上看,构件中间的阶梯通孔是核心功能区,不同内径的阶梯段分别适配不同直径的轴件,同时可以预留密封圈、轴用挡圈的安装位置,避免运行过程中粉尘、切削液进入配合面造成磨损。法兰本体上的四个安装孔采用对称分布设计,菱形的法兰轮廓相比方形法兰切掉了无安装孔的冗余边角,既减轻了构件自身重量,又不会降低安装后的连接刚性,四个安装孔的孔位做了沉台处理,内六角螺栓安装后螺栓头不会突出法兰表面,避免和周边运动部件发生干涉。法兰与中间轴套衔接的位置做了三角形加强筋结构,筋板从轴套外壁一直延伸到法兰的安装孔附近,能有效抵消轴件运行时传递到法兰根部的弯矩,避免长期受载后法兰与轴套衔接位置出现应力断裂。
设计这类构件的时候,首先要确定的是中间通孔的配合公差,根据穿设轴件的运动属性选择间隙配合或者过渡配合,如果是用于旋转轴的支撑,通孔内壁的粗糙度要控制在Ra1.6以内,减少轴件转动时的摩擦阻力;如果是用于固定导向杆的静态支撑,粗糙度可以适当放宽到Ra3.2,降低加工成本。其次要核算安装孔的中心距尺寸,这个尺寸直接决定了构件能不能和现有设备的安装位匹配,安装孔的直径要比选用的固定螺栓大0.5-1mm,预留一定的安装调整余量,避免加工误差导致螺栓无法穿入。法兰的厚度要根据实际承受的载荷计算,常规轻载工况下法兰厚度取轴套外径的1/4即可满足强度要求,如果是受冲击载荷的工位,需要适当增加法兰厚度,同时加大加强筋的厚度,提升整体抗变形能力。
从安装边界来看,这类构件的轴向总长度要适配轴件的支撑跨距,轴套伸出法兰面的长度不能过长,否则会增加轴件的悬臂长度,降低支撑稳定性;也不能过短,否则无法为轴件提供足够的支撑接触面积,一般轴套的有效支撑长度取通孔内径的1.5-2倍即可。安装时法兰的贴合面要和机架安装面完全贴合,不能有翘曲,固定螺栓要采用对角拧紧的方式,避免法兰受力不均导致轴套孔偏斜,造成轴件运行卡滞。另外在建模过程中,所有的棱边都做了R0.5-R1的圆角处理,既避免加工后出现锋利的边角划伤操作人员,也能减少应力集中点,提升构件的疲劳强度,构件表面采用阳极氧化或者喷塑处理的话,还能提升防锈能力,适配潮湿、多粉尘的车间使用环境。
