转轮式手持榴弹发射器结构设计方案

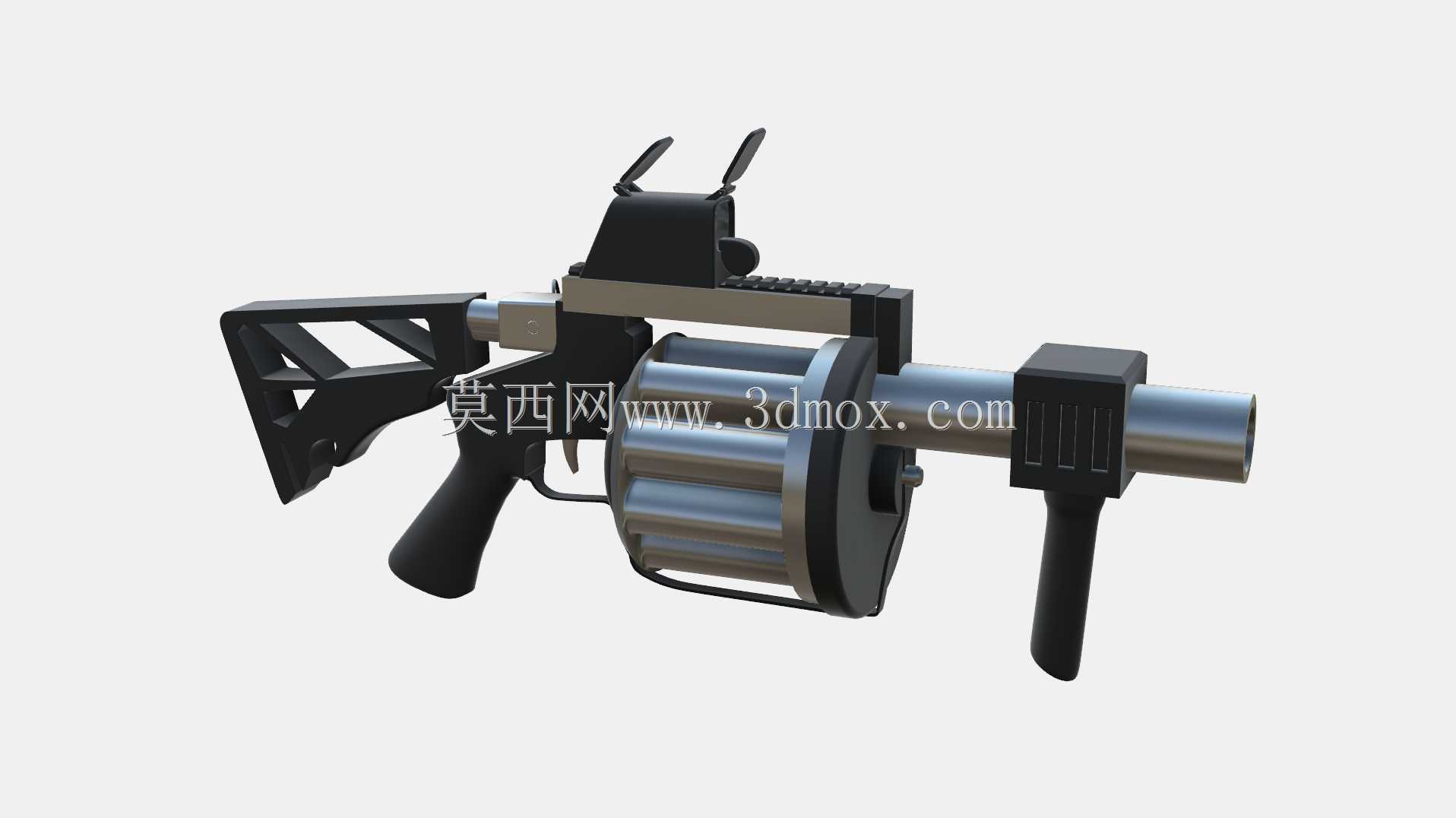

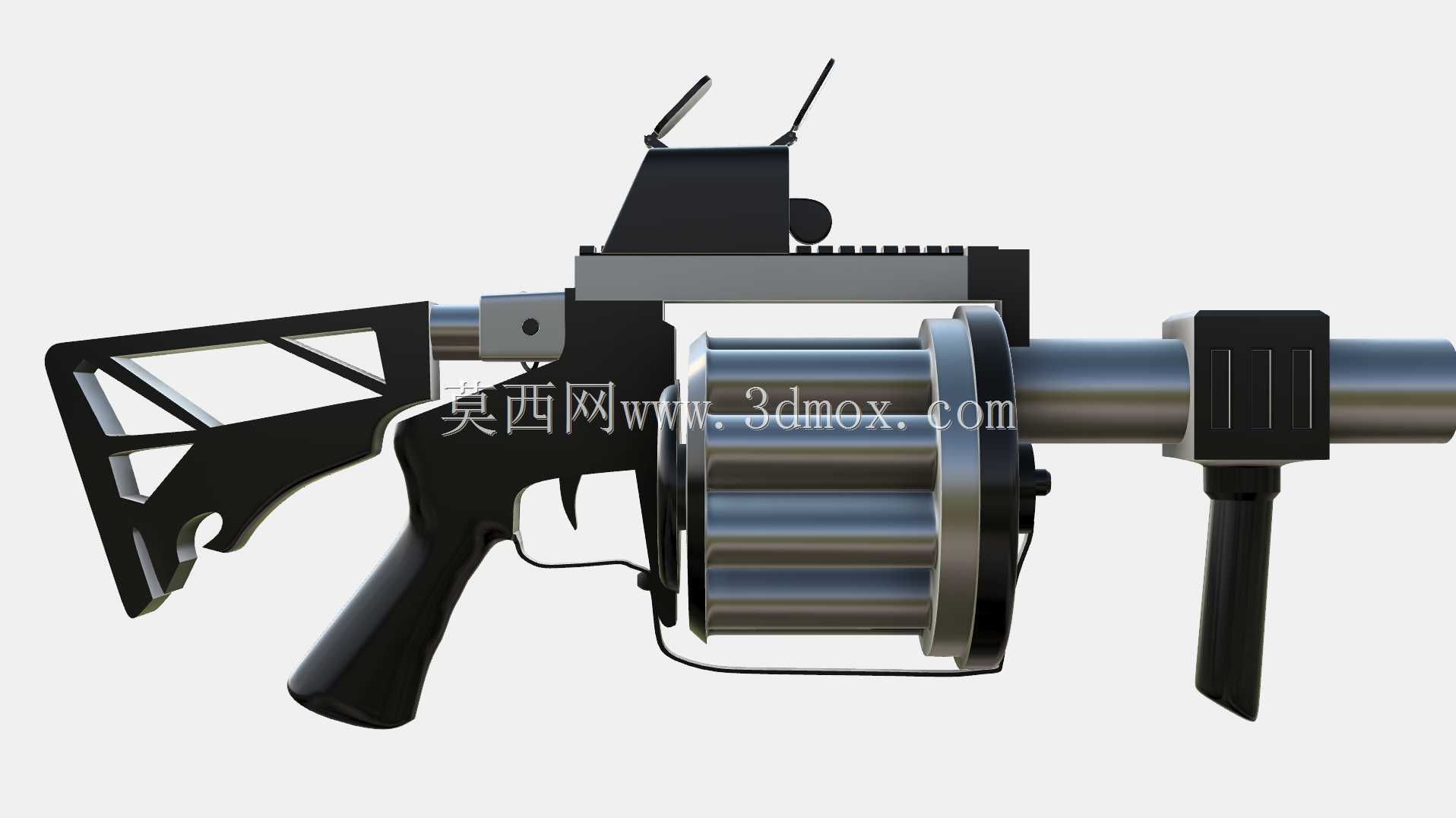

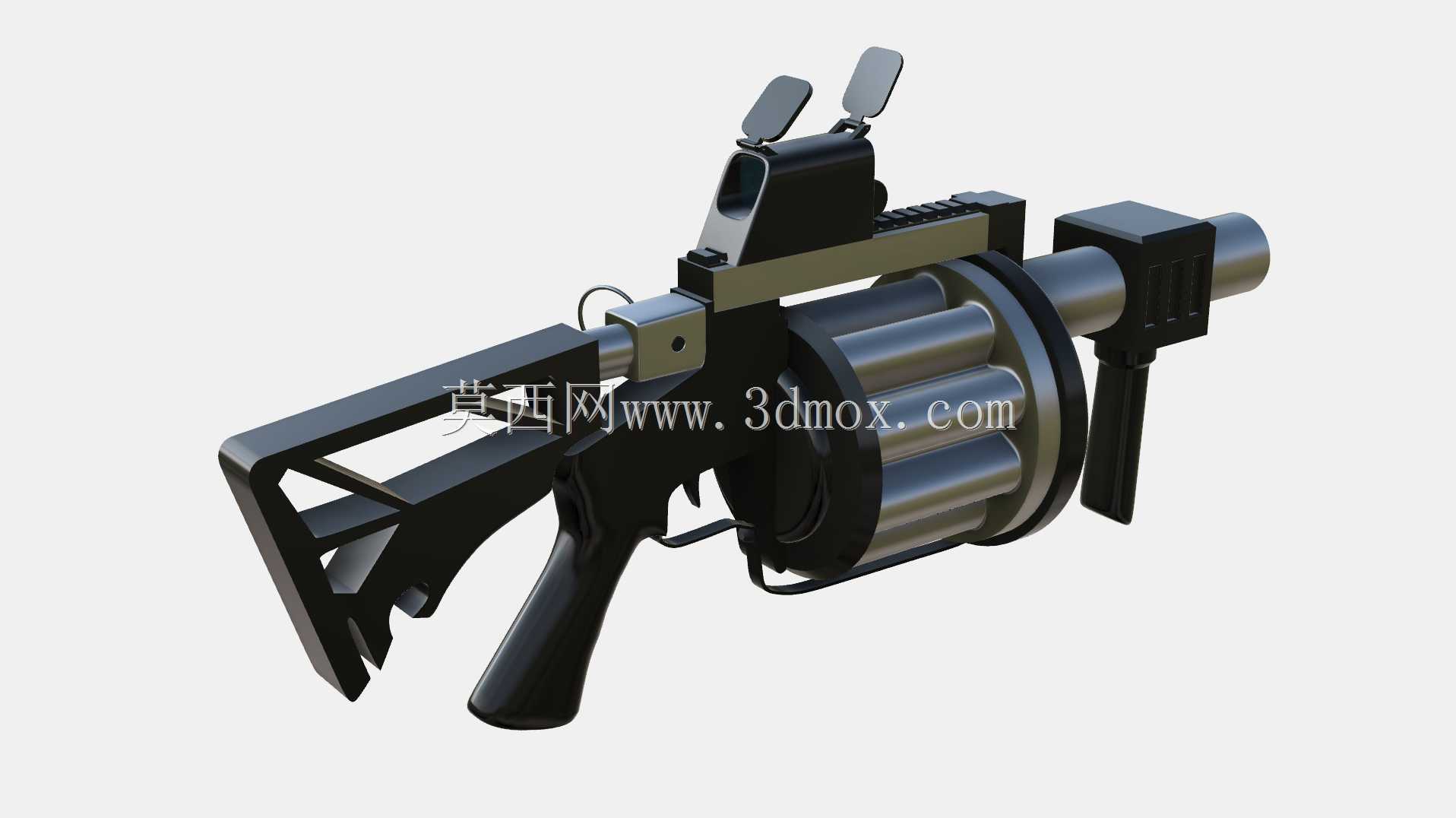

　　该款转轮式手持发射装置的结构设计，核心围绕单兵携行使用场景展开，整体布局充分考虑了无依托据枪时的人机工效需求，在结构排布上平衡了火力持续性与便携性的矛盾。从结构组成来看，装置采用多弹巢转轮供弹结构，弹巢围绕中心轴呈圆周排布，每次击发后通过棘轮机构带动转轮转动，实现待发弹与身管的自动对正，这套供弹结构省去了弹匣供弹的额外横向尺寸，在保证容弹量的前提下，尽可能压缩了装置的整体宽度，适配单兵单手持握、抵肩射击的使用姿态。装置的握持部分采用前后双握把布局，后握把贴合手掌自然握持的弯曲弧度，表面预留防滑纹理的安装位，前握把垂直布置在身管下方，用于抵消发射时的上跳力矩，抵肩部分采用镂空式框架枪托结构，在保证结构强度的前提下大幅降低整体重量，

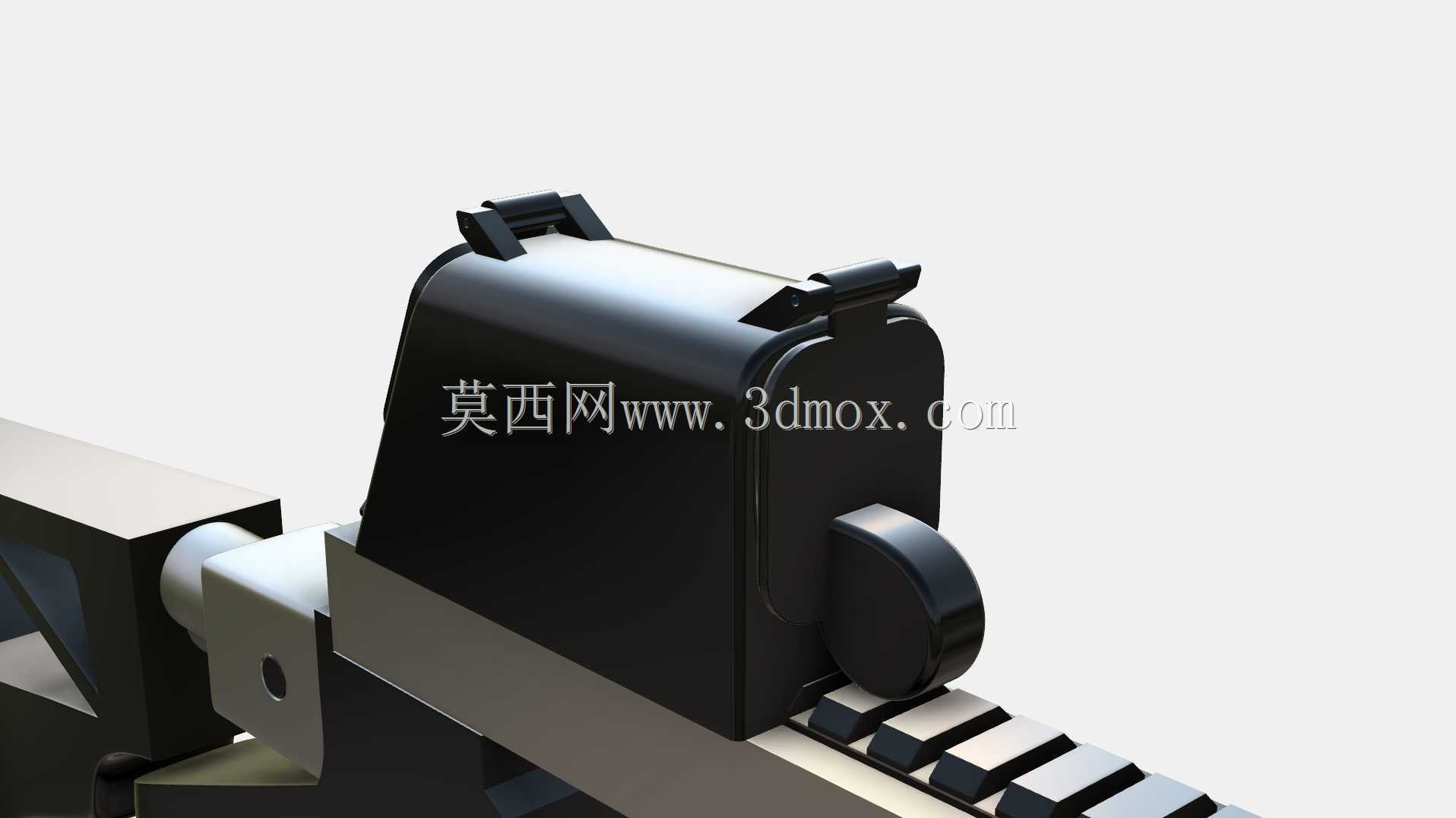

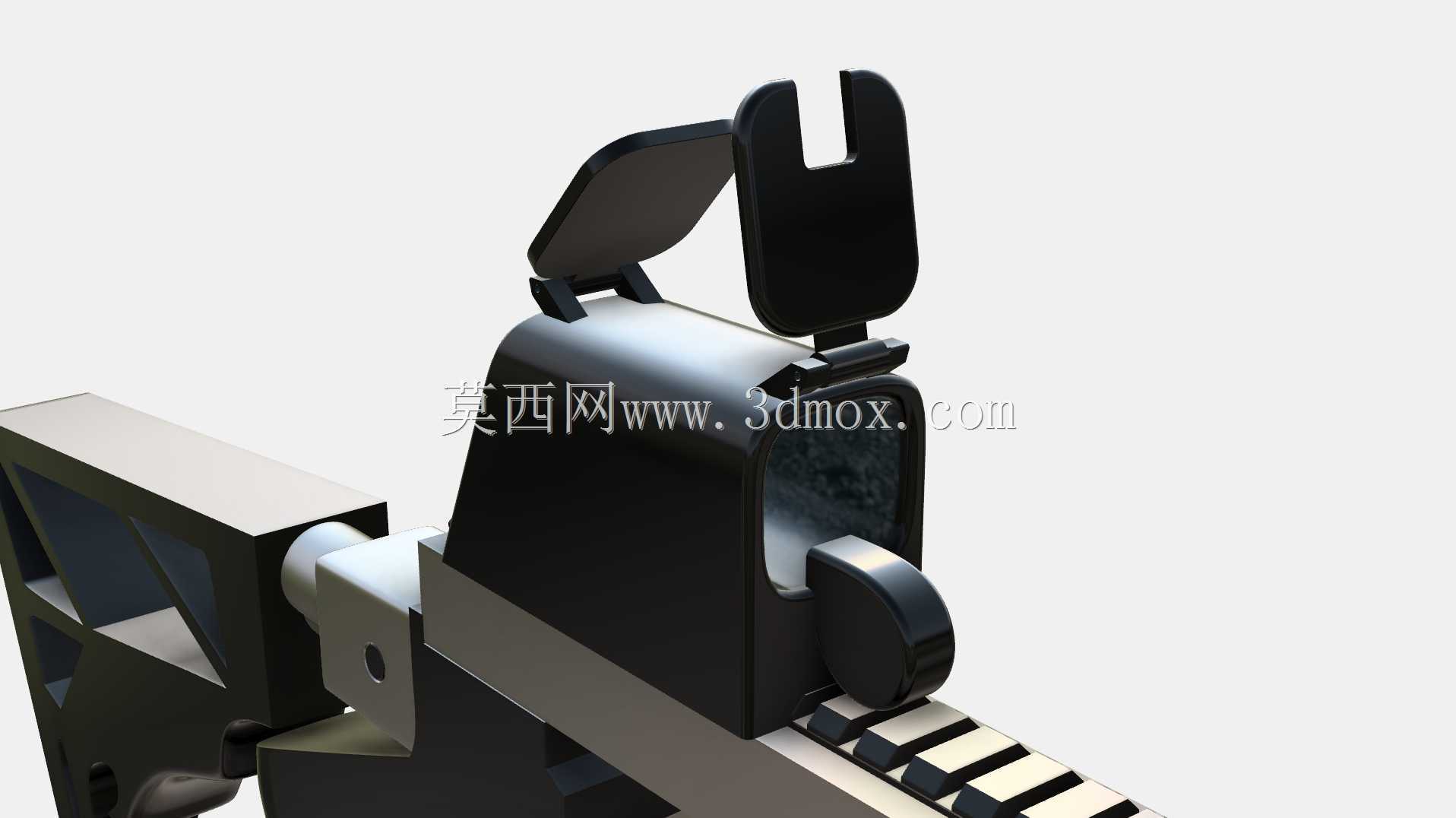

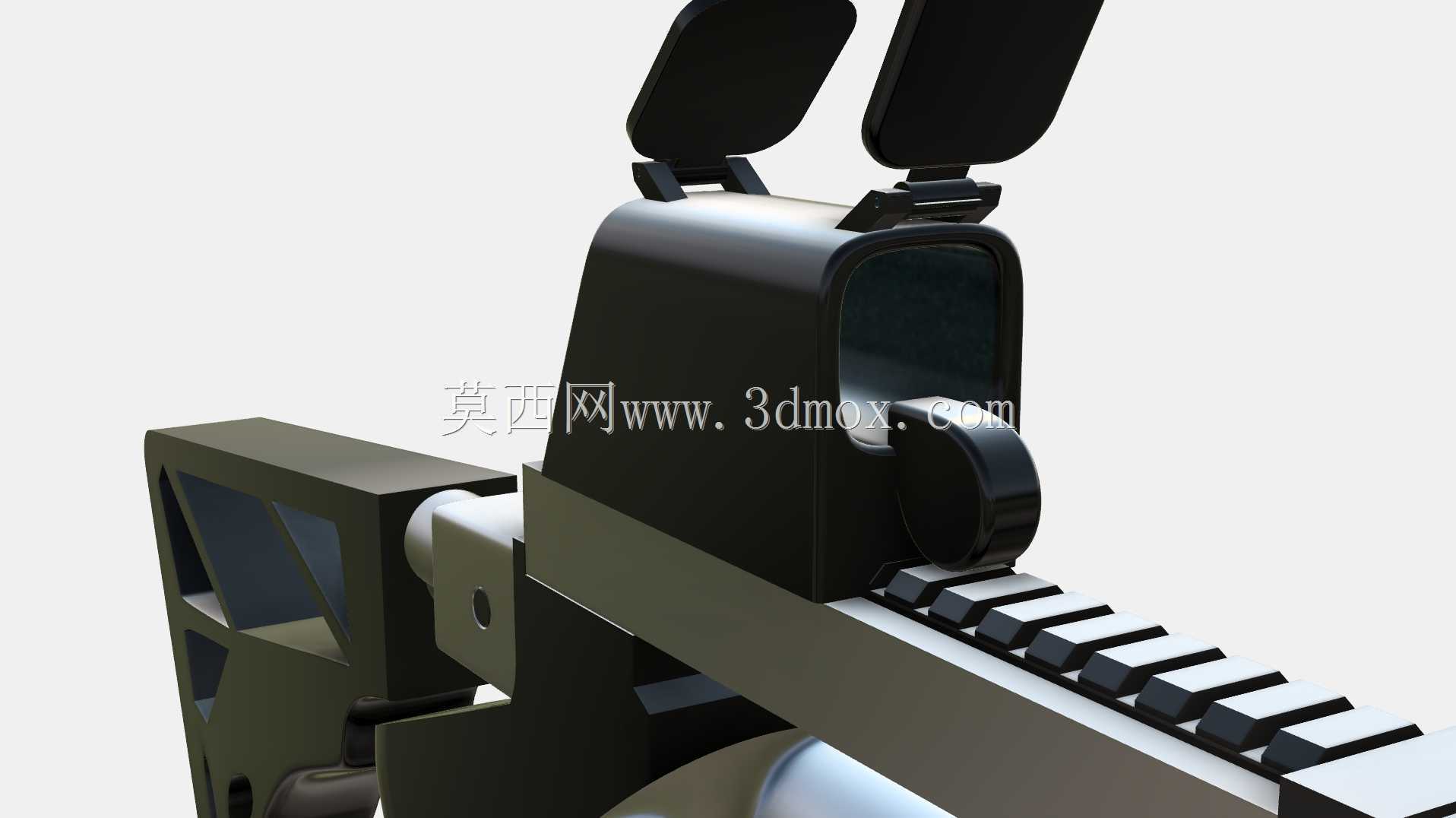

　　枪托尾部预留缓冲垫安装槽，可通过加装缓冲材料进一步降低后坐力对射手的冲击。瞄准系统采用机械瞄具与导轨拓展结合的设计，装置顶部前后布置可折叠的机械准星与照门，在携行状态下可向下翻折避免勾挂装具，使用时向上扳起即可快速构成瞄准线，同时照门座下方预留了标准附件安装接口，可根据使用场景加装低倍率光学瞄准镜，适配不同距离的瞄准需求。身管部分采用短管设计，长度控制在保证弹丸初速稳定的最小范围内，身管外部加装方形加固衬套，衬套与机匣通过定位销刚性连接，避免连续发射时身管出现晃动偏移，衬套侧面预留背带环安装孔，可搭配战术背带实现长距离携行。转轮供弹机构的设计是整个装置的核心，弹巢与中心轴之间采用间隙配合，转动阻力控制在单指可拨动的范围内，

　　棘轮止动机构采用弹性卡榫设计，保证每个弹巢转动到位后都能被可靠锁止，避免击发时出现弹巢错位导致的安全隐患，弹巢的装弹与退壳采用侧摆式结构，按压卡榫后弹巢可向侧面摆出，即可快速完成装填与退壳操作，操作逻辑符合常规单兵武器的使用习惯，无需额外训练即可快速上手。从安装边界来看，装置整体外形轮廓在折叠机械瞄具后无突出尖锐结构，所有操作部件均布置在射手手可触及的范围内，扳机行程与扳机力按照常规轻武器的参数范围设计，保证击发时的手感一致性。装置的整体重心控制在前后握把之间的位置，在无依托持握时不会出现明显的头重脚轻问题，长时间据枪的疲劳度更低。在结构强度设计上，机匣主体采用一体化铣削结构，承力部位的壁厚经过受力校核，

　　能够承受多发连续发射的冲击载荷，所有活动部件的接触面均预留耐磨衬层安装位，可通过更换衬层延长整体使用寿命，各部件之间的连接采用标准紧固件，拆解维护无需专用工具，可在野战环境下快速完成故障排除与日常保养。该类发射装置主要用于单兵面目标打击场景，可适配多类型弹药，完成近距离火力压制、破障等任务，结构设计上充分考虑了野外使用的可靠性，活动部件的缝隙均做了防尘处理，避免沙尘进入导致的机构卡滞，整体环境适应性较强。
