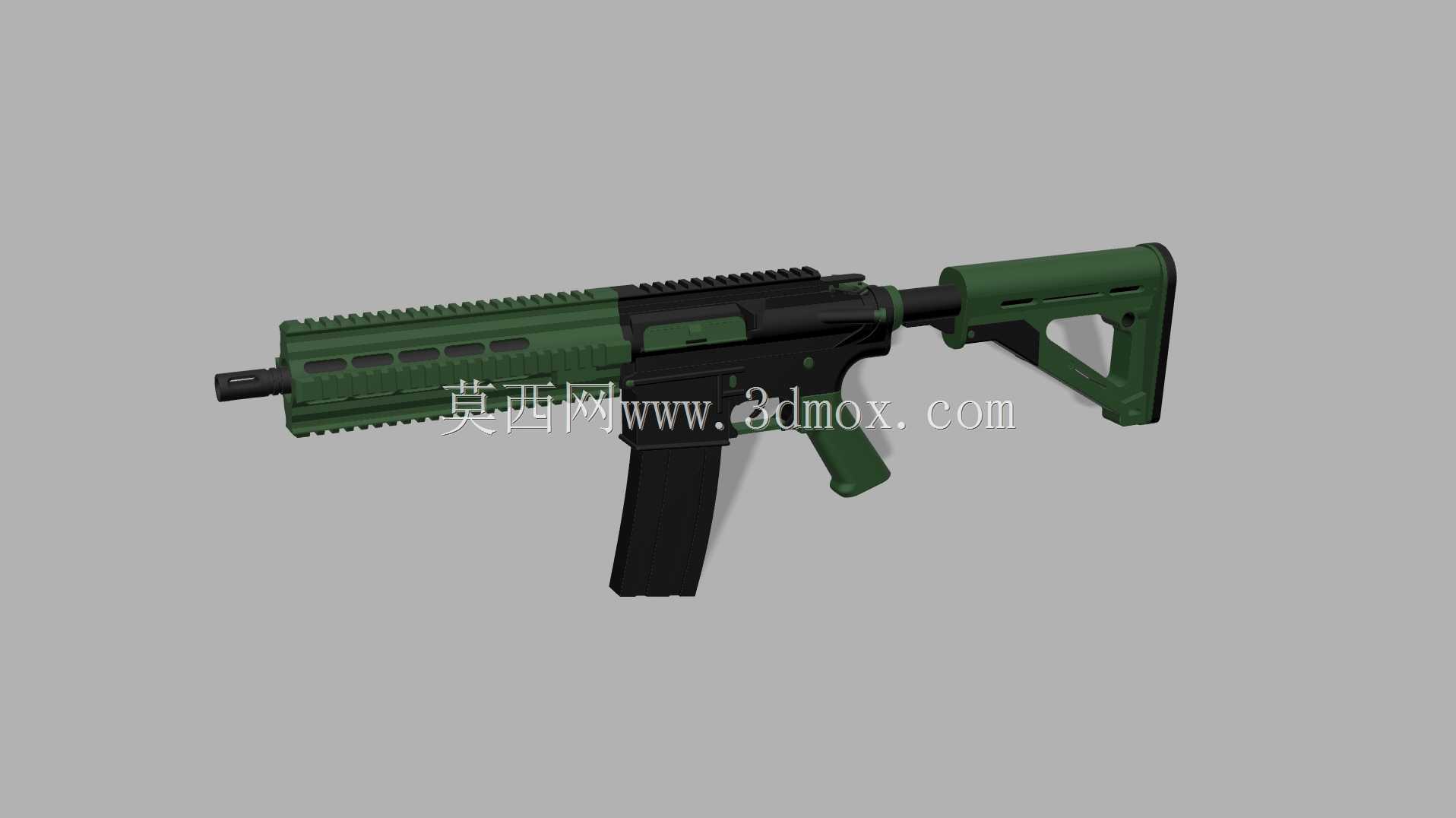

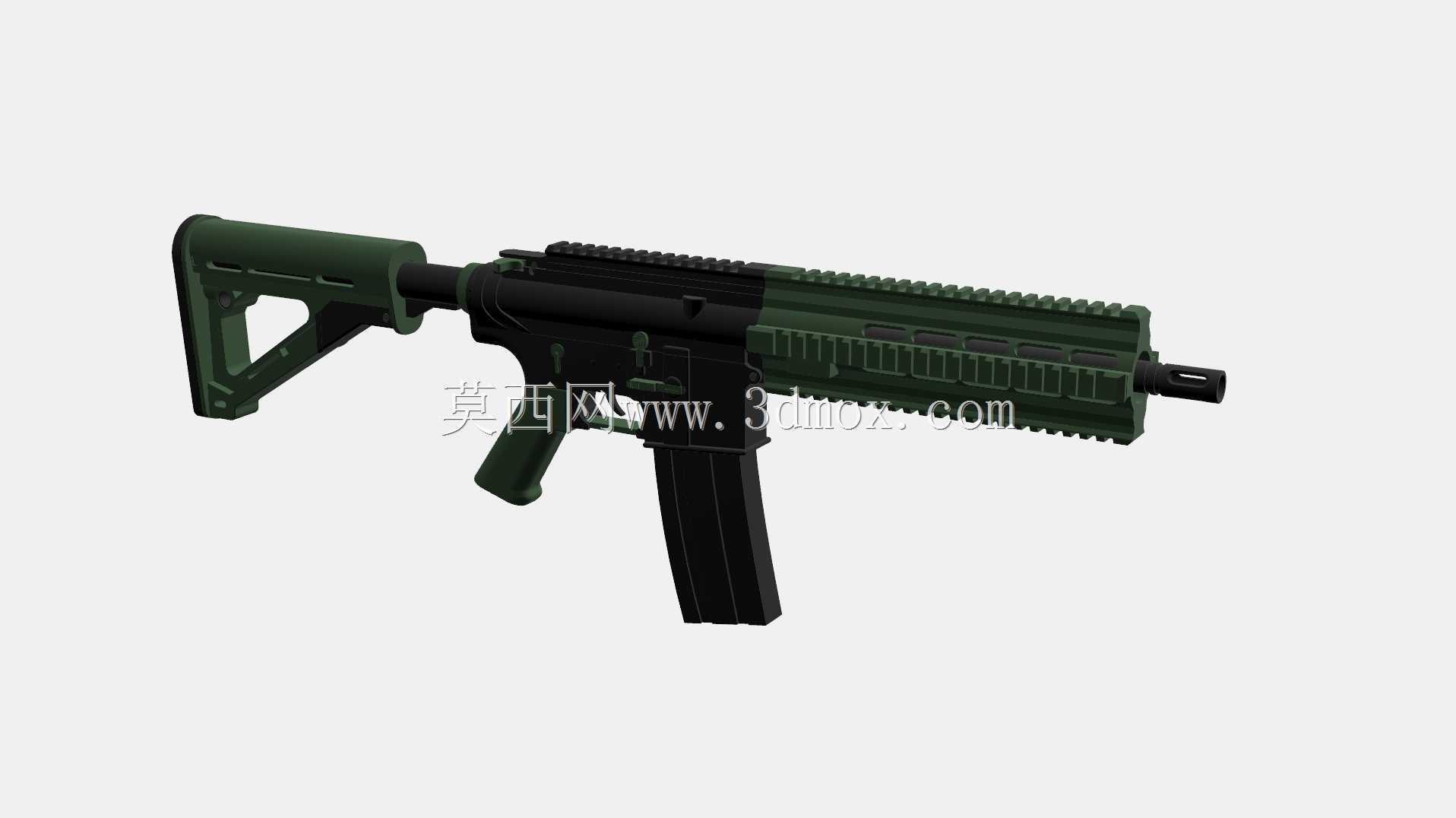

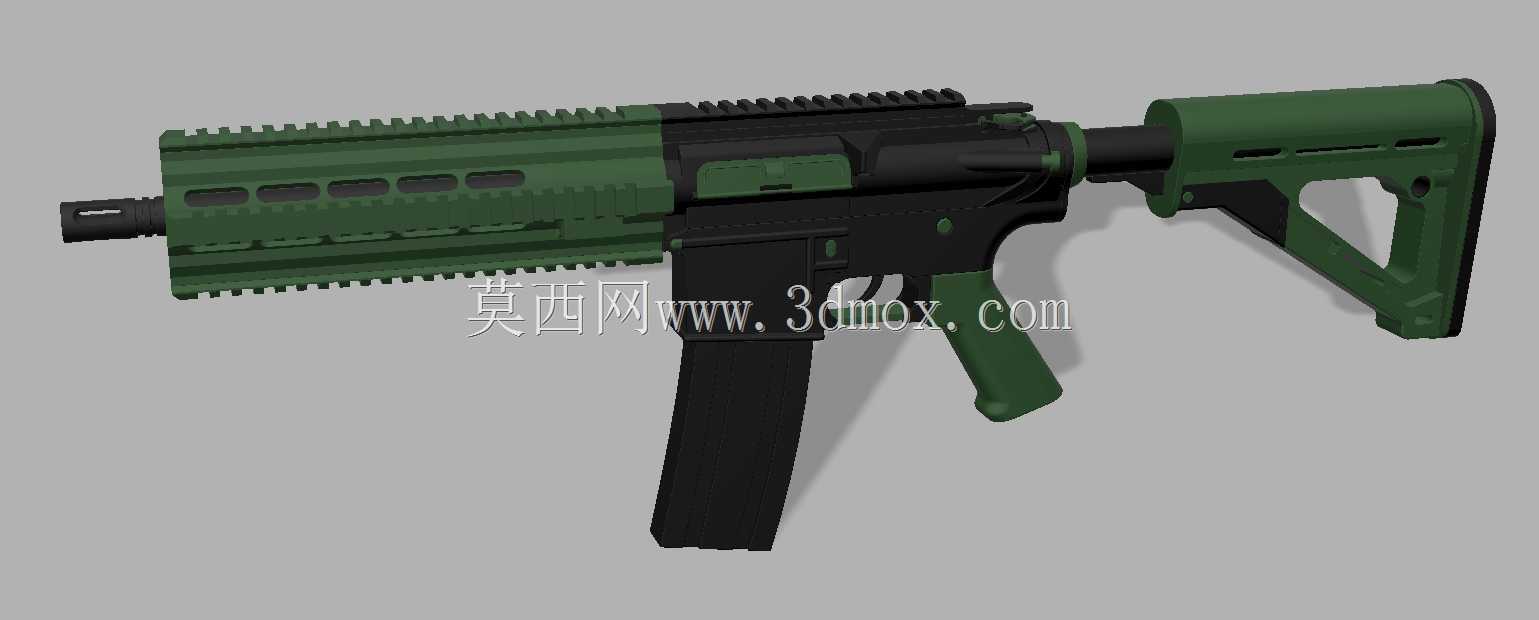

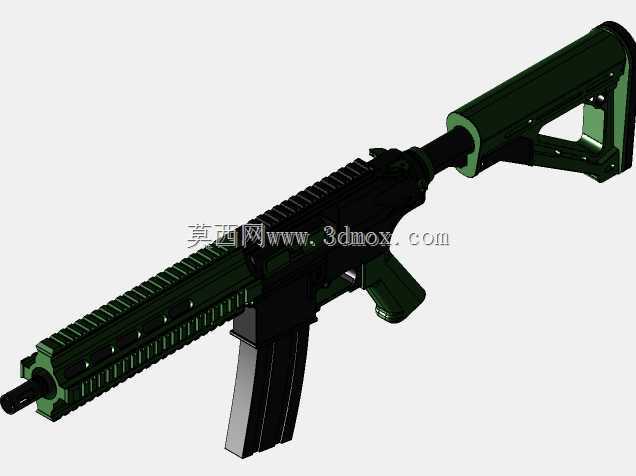

HK416突击步枪外观结构三维数模

　　在轻武器装备的结构研发、战术配件适配以及仿真训练教具开发领域，这类HK416步枪的三维结构数模能够覆盖多场景的实际使用需求。从实际应用场景来看，该数模可用于战术装备厂商的配件适配开发，比如护木位置的皮卡汀尼导轨段，建模时完整还原了导轨的齿距、槽深以及安装基准面，厂商在开发战术手电、激光指示器、前握把等配件时，可以直接在数模上完成干涉检查、安装位匹配，不需要反复制作实物样件进行试装，能够大幅缩短配件开发的验证周期，减少实物打样的材料与时间成本。同时在军警仿真训练系统的开发中，该数模可用于训练模拟器的外形匹配，确保模拟训练器材的握持手感、操作部件位置与实装完全一致，提升训练的拟真度，避免训练时的操作习惯与实际装备出现偏差。

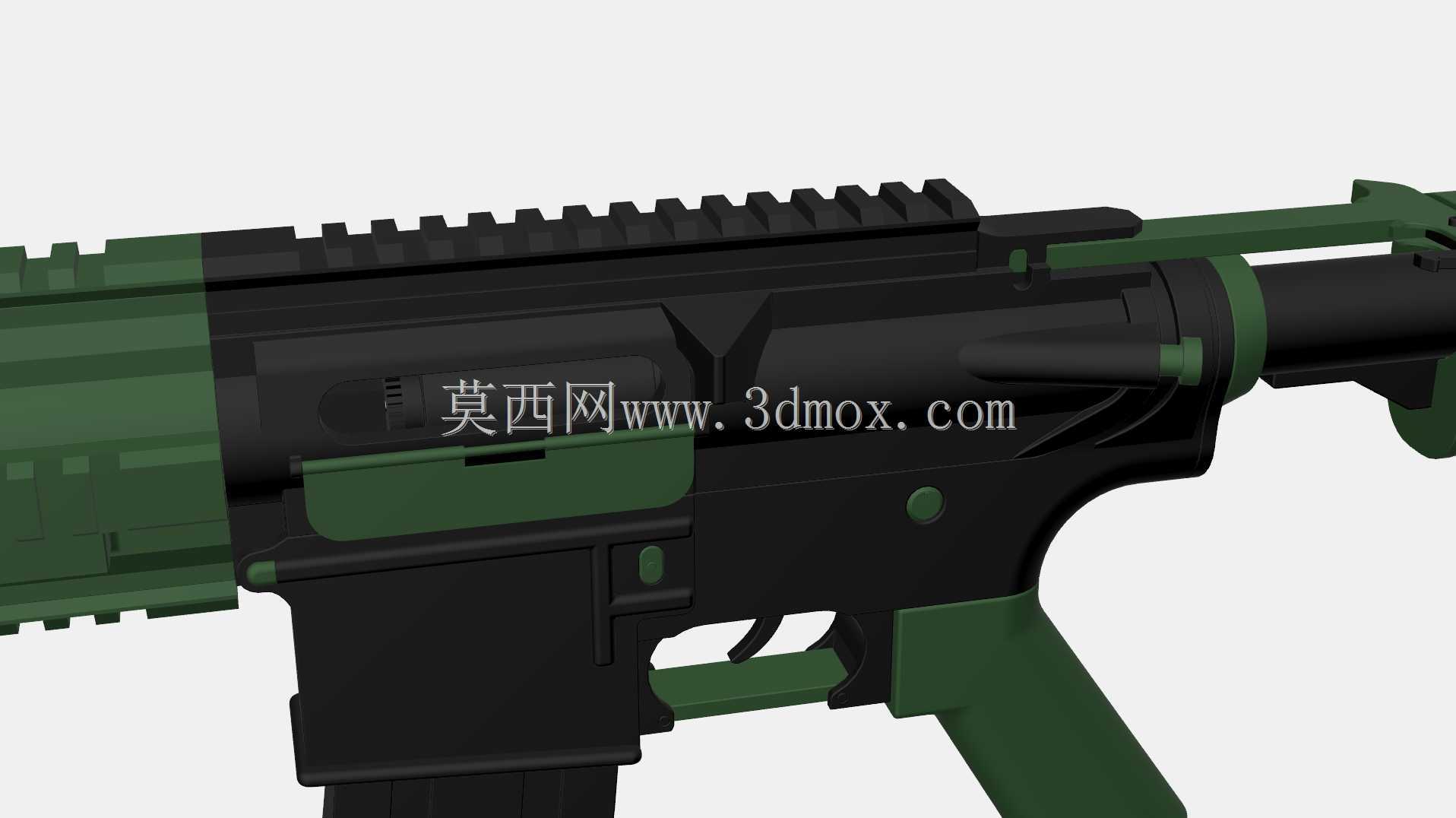

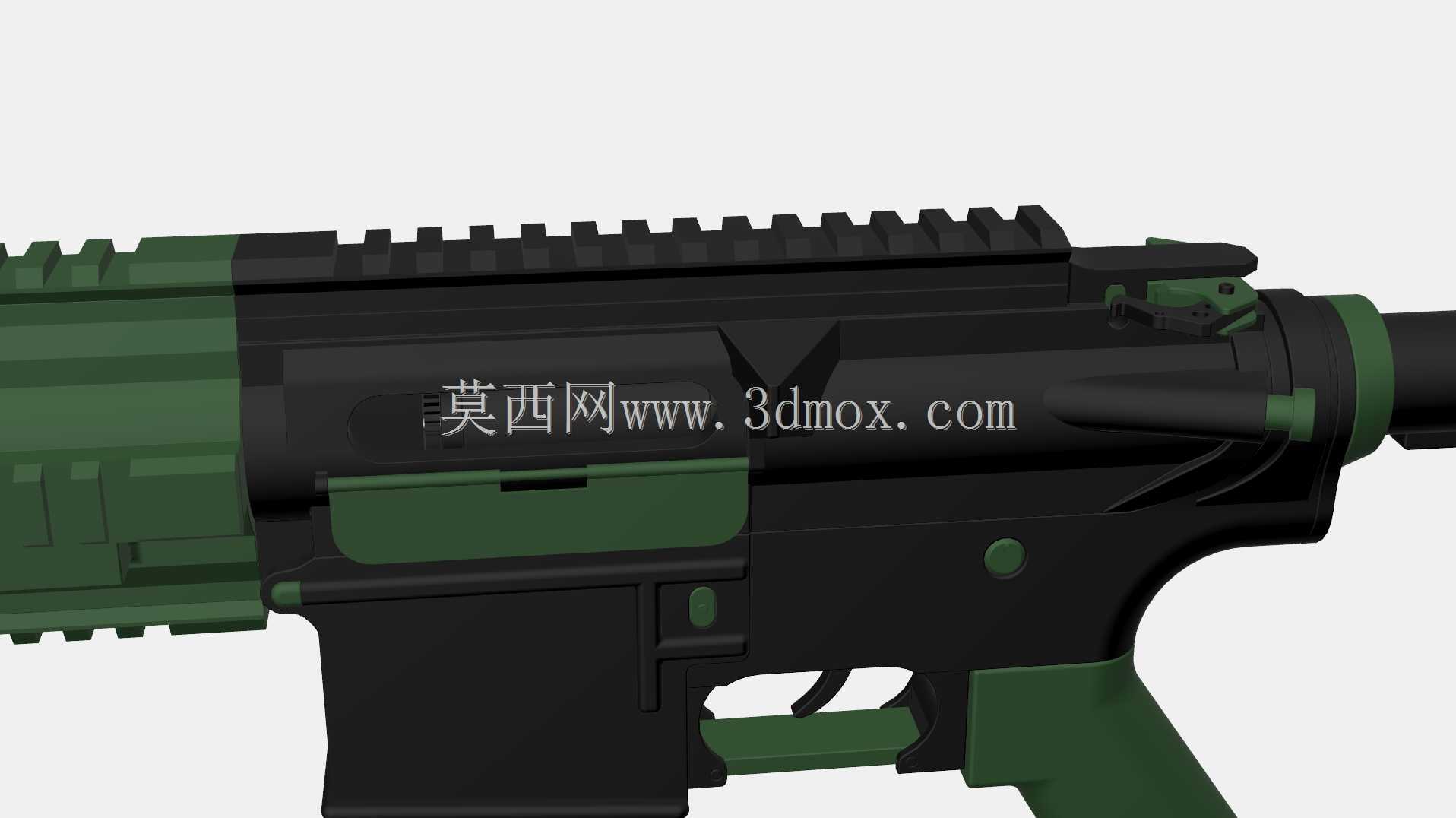

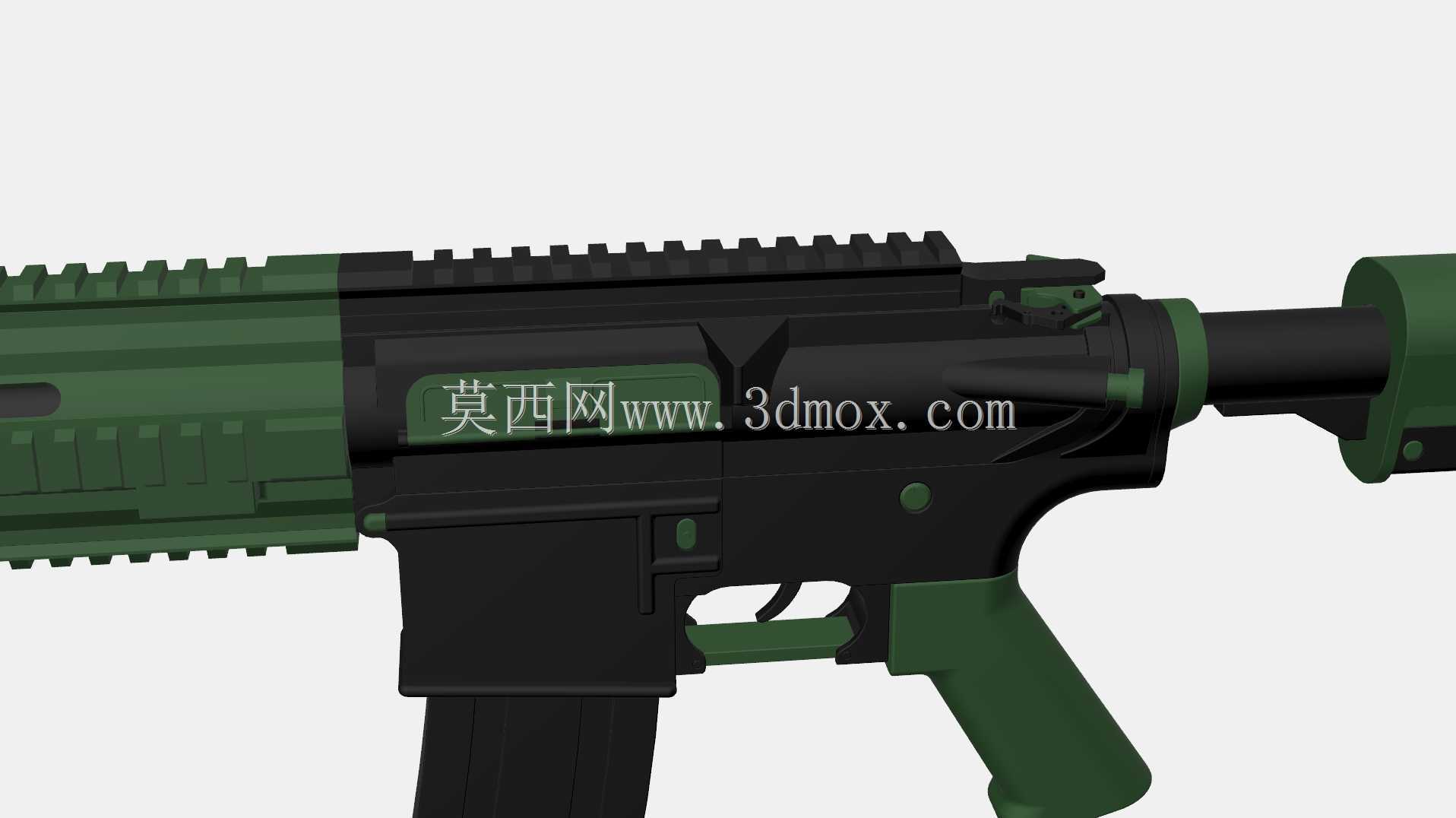

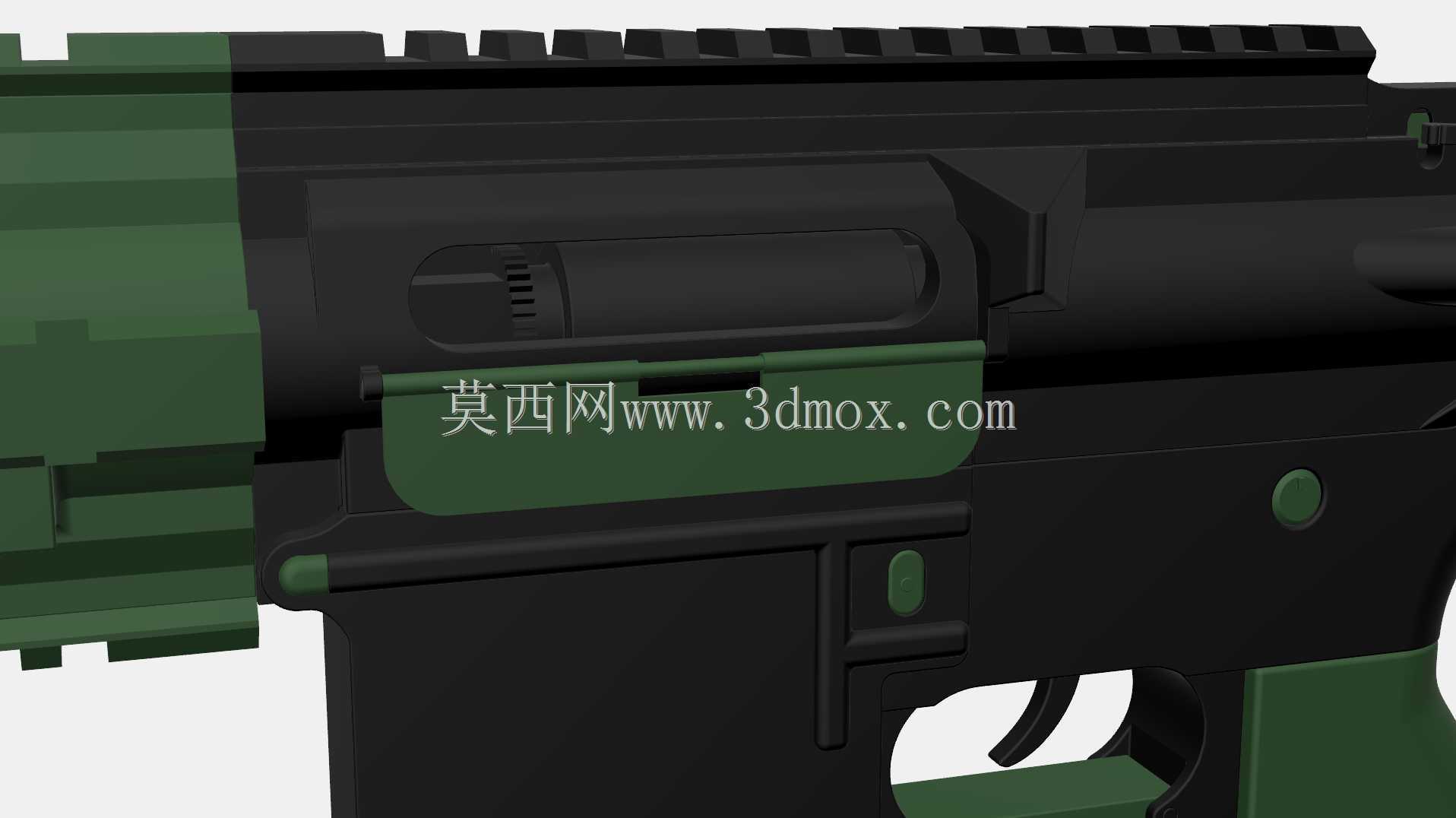

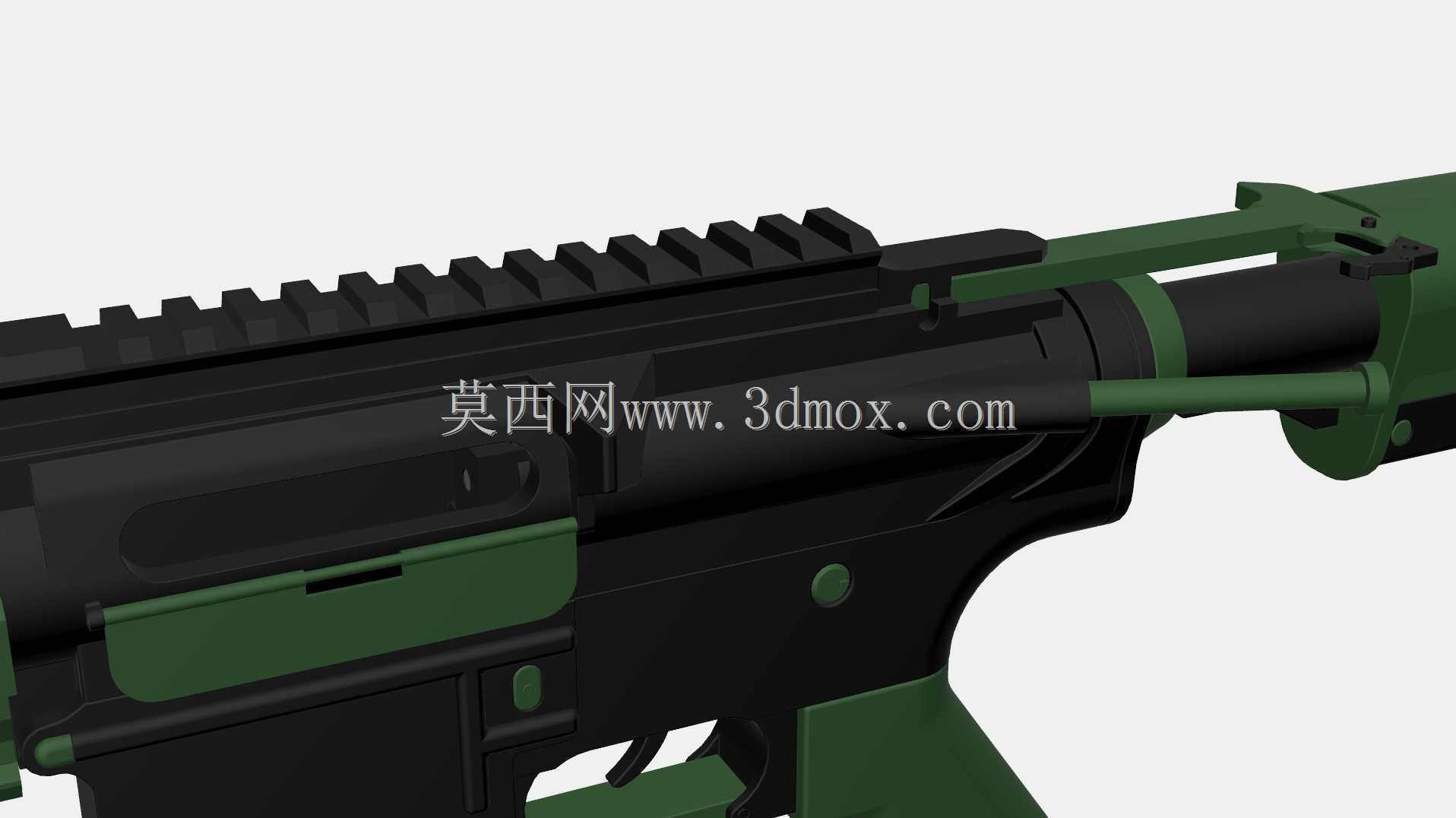

　　从产品功能特性来看，该数模完整还原了HK416步枪的核心结构布局，区别于传统AR系列步枪的导气结构，建模时保留了短行程活塞导气系统对应的外形结构特征，护木位置的散热槽、枪管节套的连接结构、枪机框的外形轮廓都按照实装比例还原，上下机匣的销钉连接位置、弹匣井的喇叭口扩边设计、快慢机的档位凸起标识都做了精准的结构复刻，能够直观体现该型号步枪相比传统AR系列在可靠性上的结构设计优势。枪托部分采用的是紧凑型伸缩枪托结构，数模中还原了枪托的伸缩调节卡位、贴腮位置的外形弧度以及枪托尾部的缓冲垫安装位，在进行人机功效分析时，可以直接在数模上调整枪托伸缩长度，适配不同身高臂长的使用者握持姿态，验证抵肩射击时的瞄准线高度是否合理。

　　在设计思路上，该数模采用了分部件独立建模的逻辑，将枪管组件、护木组件、上下机匣、枪机组件、弹匣组件、枪托组件分别作为独立的结构单元进行建模，每个部件的装配基准都按照实装的装配关系设置，既可以用于整体的外观展示，也可以单独拆分出单个部件进行结构优化或者3D打印制作。比如在进行教学演示时，可以单独拆分出导气箍、活塞筒等部件，直观展示短行程活塞导气的工作路径，帮助学习者理解该型号步枪的自动原理；在进行定制化改装设计时，可以单独替换护木、枪托、握把等部件，不需要对整个数模进行重构，提升改装设计的效率。建模过程中对外形的圆角过渡、部件之间的装配间隙都做了符合工程实际的处理，没有出现零间隙或者干涉的问题，所有配合面的公差预留都按照轻武器加工的常规公差范围设置，能够直接用于后续的实物加工验证。

　　从外形尺寸与安装边界来看，该数模按照1:1的实装比例构建，整体长度在枪托收缩状态下符合紧凑型突击步枪的尺寸范围，护木位置的导轨采用标准皮卡汀尼导轨尺寸，导轨齿的宽度、间距都符合北约标准战术配件的安装要求，能够兼容市面上所有标准接口的战术配件。弹匣部分还原了标准STANAG弹匣的外形尺寸与安装卡位，弹匣井的内部尺寸与弹匣的配合间隙设置合理，既能够保证弹匣插拔顺畅，也不会出现晃动量过大影响供弹可靠性的问题。枪管部分的外径、枪口螺纹尺寸都按照实装标准还原，在安装消音器、消焰器等枪口装置时，可以直接匹配标准螺纹接口，不需要额外修改尺寸。握把部分的外形弧度按照人体工程学设计，握持位置的粗细、手指槽的位置都贴合普通成年人的手型尺寸，在进行握持手感仿真分析时，能够准确模拟实际握持时的受力分布。所有外露部件的边缘都做了符合轻武器设计规范的圆角处理，避免出现尖锐棱角影响操作安全性，部件之间的分模线位置也按照实际加工工艺设置，还原了真实枪械的加工装配痕迹，不会出现违背生产工艺的结构设计。
