明杆法兰式手动闸阀三维结构设计

　　在市政供水、暖通循环、化工流体输送、消防管网等诸多管路系统中，手动闸阀是应用频次极高的截断类部件，核心作用是在管路检修、支路切换、故障隔离时实现介质流道的完全通断，正常运行工况下保持全开状态降低流阻，避免长期半开状态导致密封面被介质冲蚀磨损。这款明杆法兰闸阀的结构设计，完全围绕现场安装、操作、维护的实际工程需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能指向。

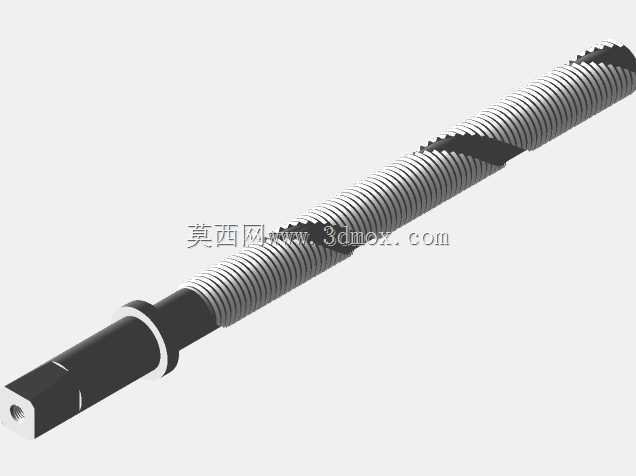

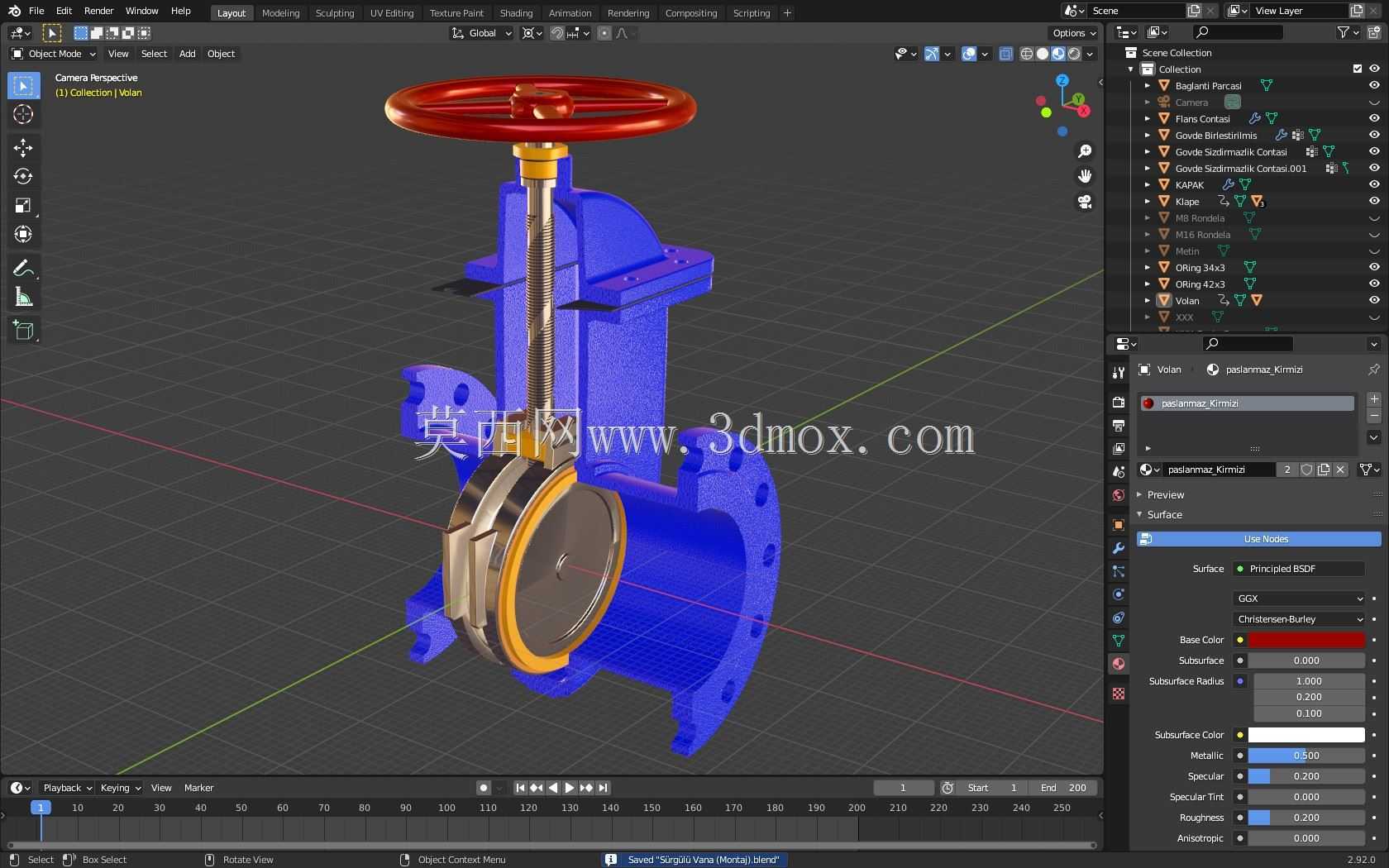

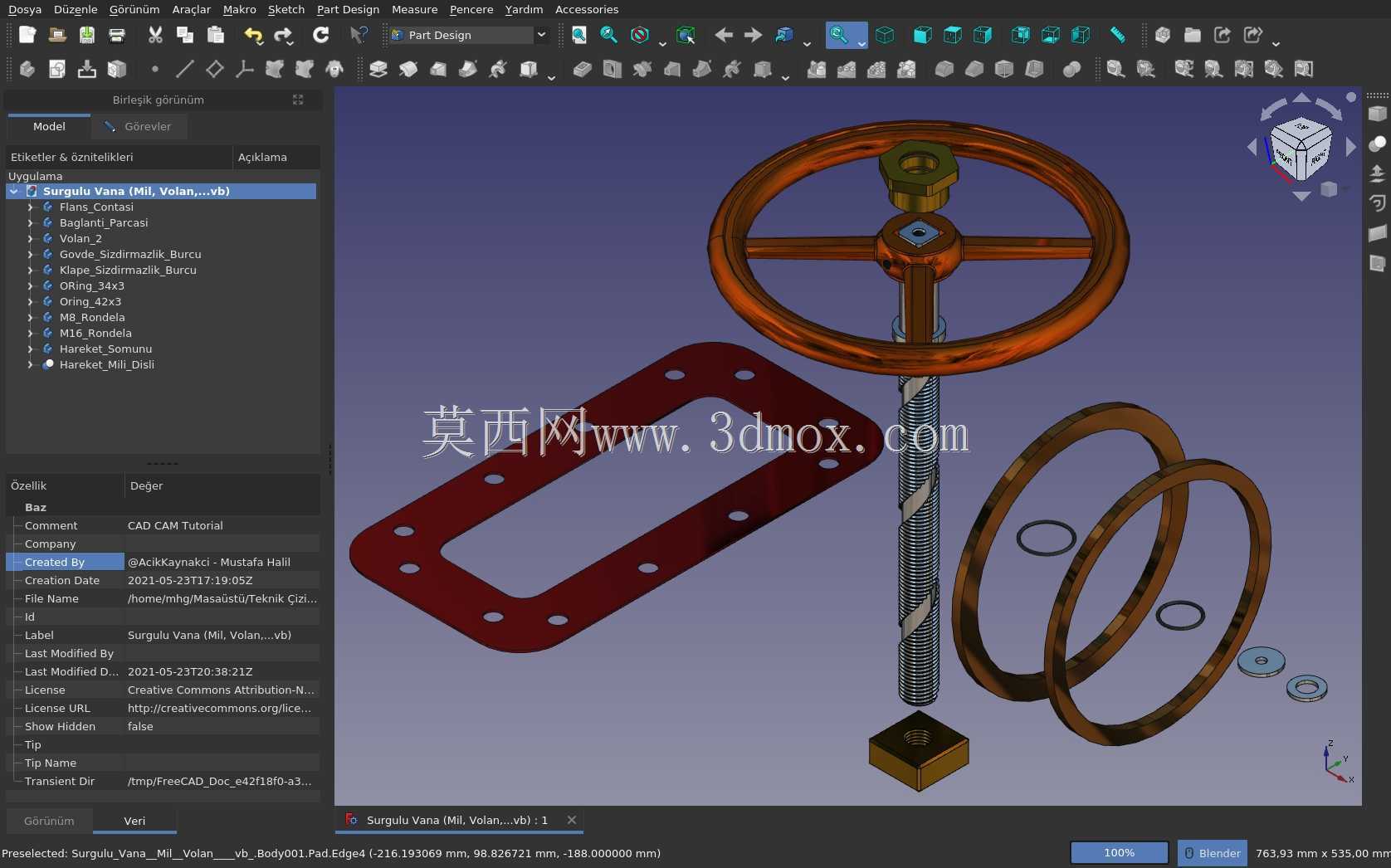

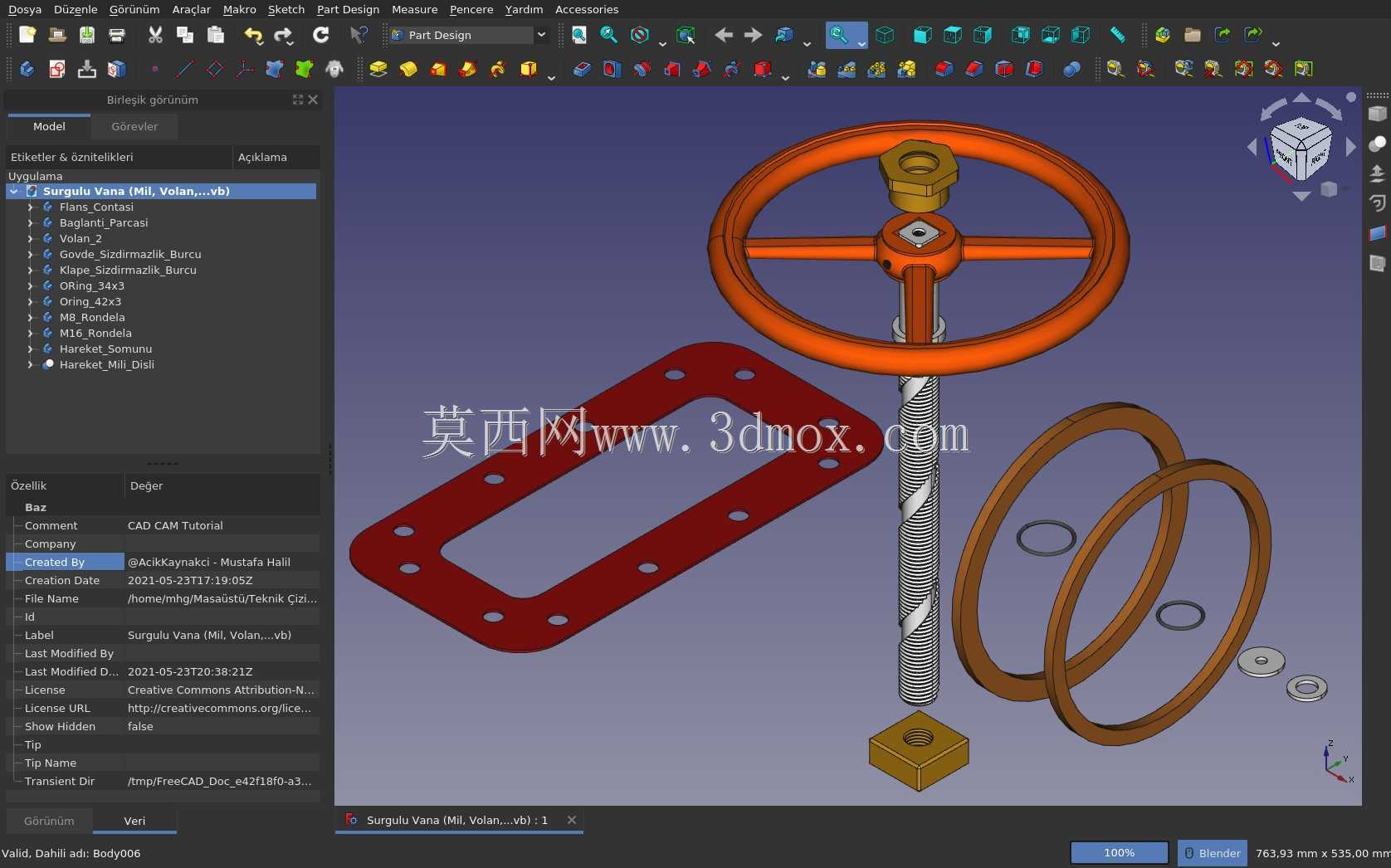

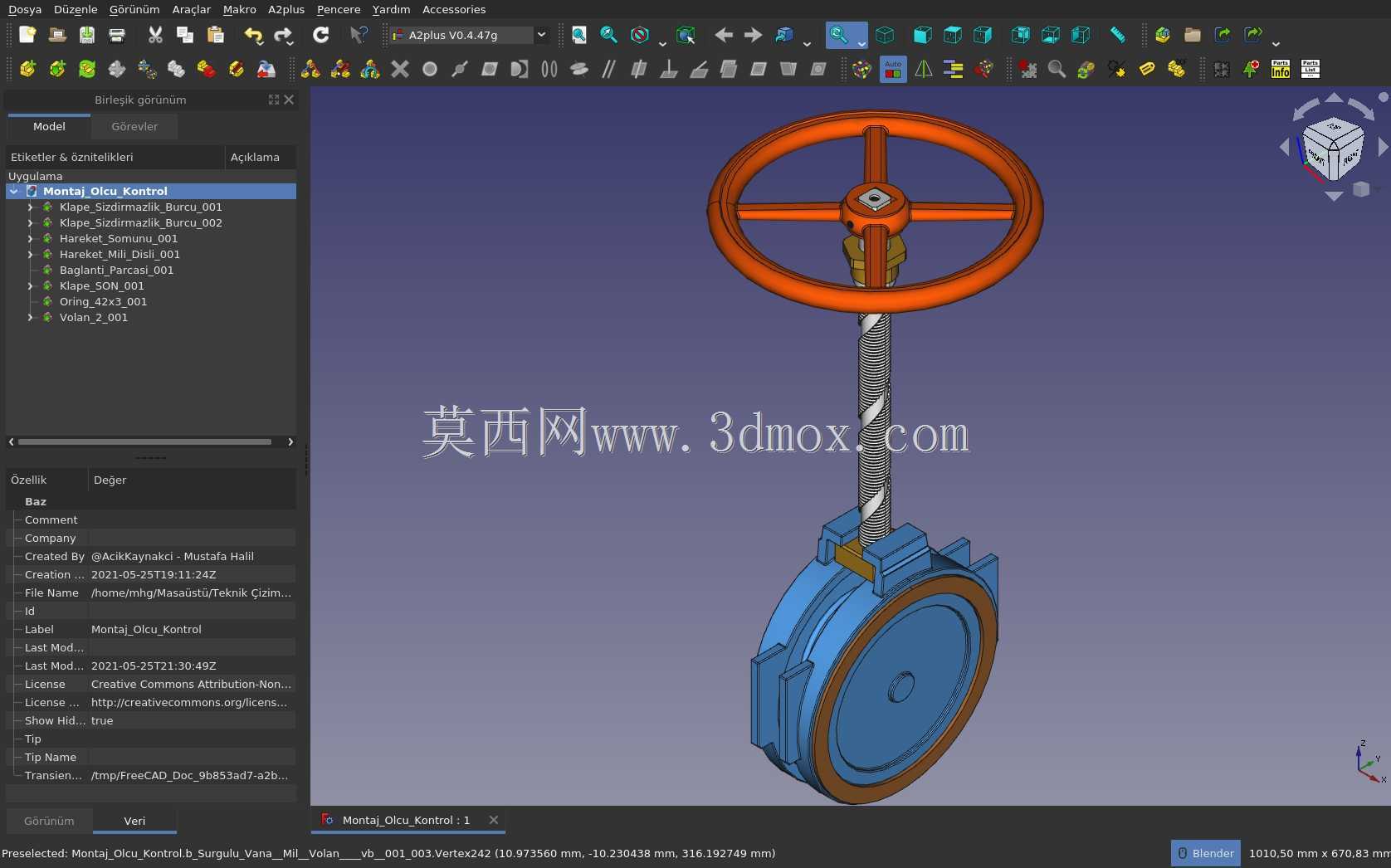

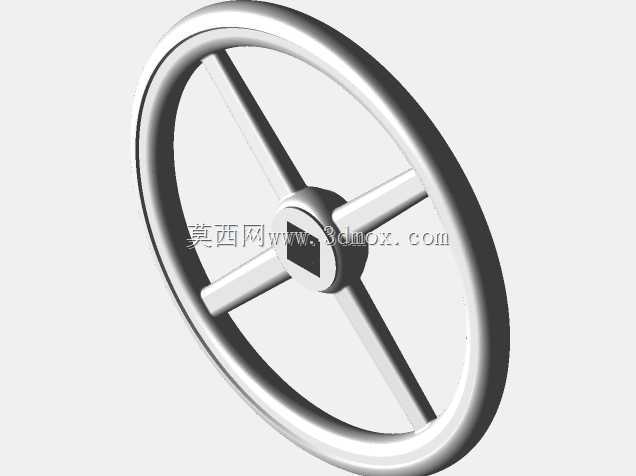

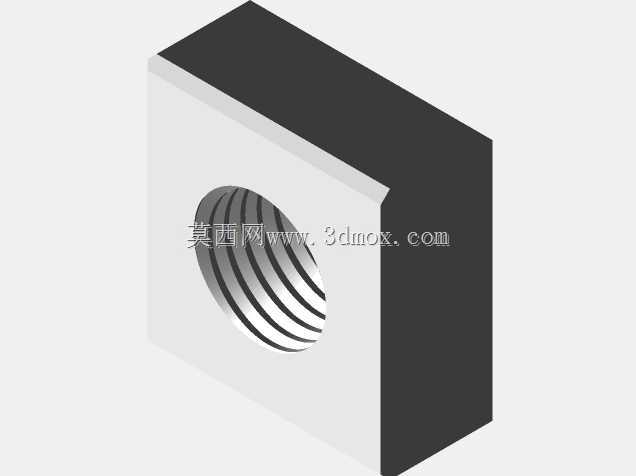

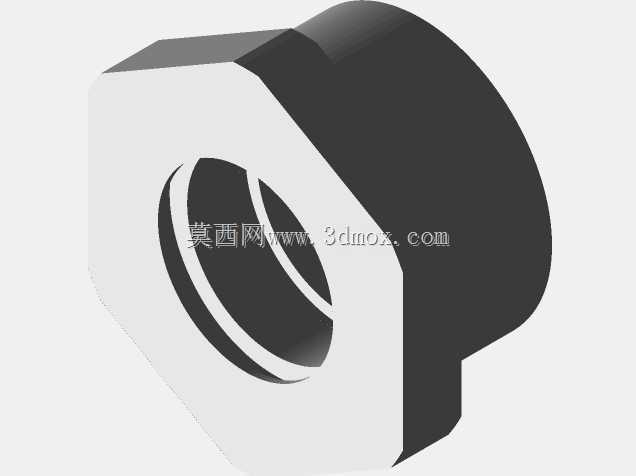

　　从结构逻辑来看，顶部的红色手轮采用轮辐式设计，直径匹配操作力矩需求，无需额外加力杆即可实现额定压力下的启闭操作，手轮与阀杆的连接采用梯形螺纹传动，传动效率适中且具备自锁特性，不会因为介质压力波动出现阀位自行偏移的问题。明杆结构的设计优势十分明确，阀杆的升降行程直接对应闸板的开启高度，现场巡检人员无需额外加装阀位指示器，仅凭阀杆露出手轮的长度就能直观判断阀门的开关状态，避免误操作风险，同时阀杆的外露结构也便于日常加注润滑脂维护，及时发现阀杆锈蚀、弯曲等早期故障。

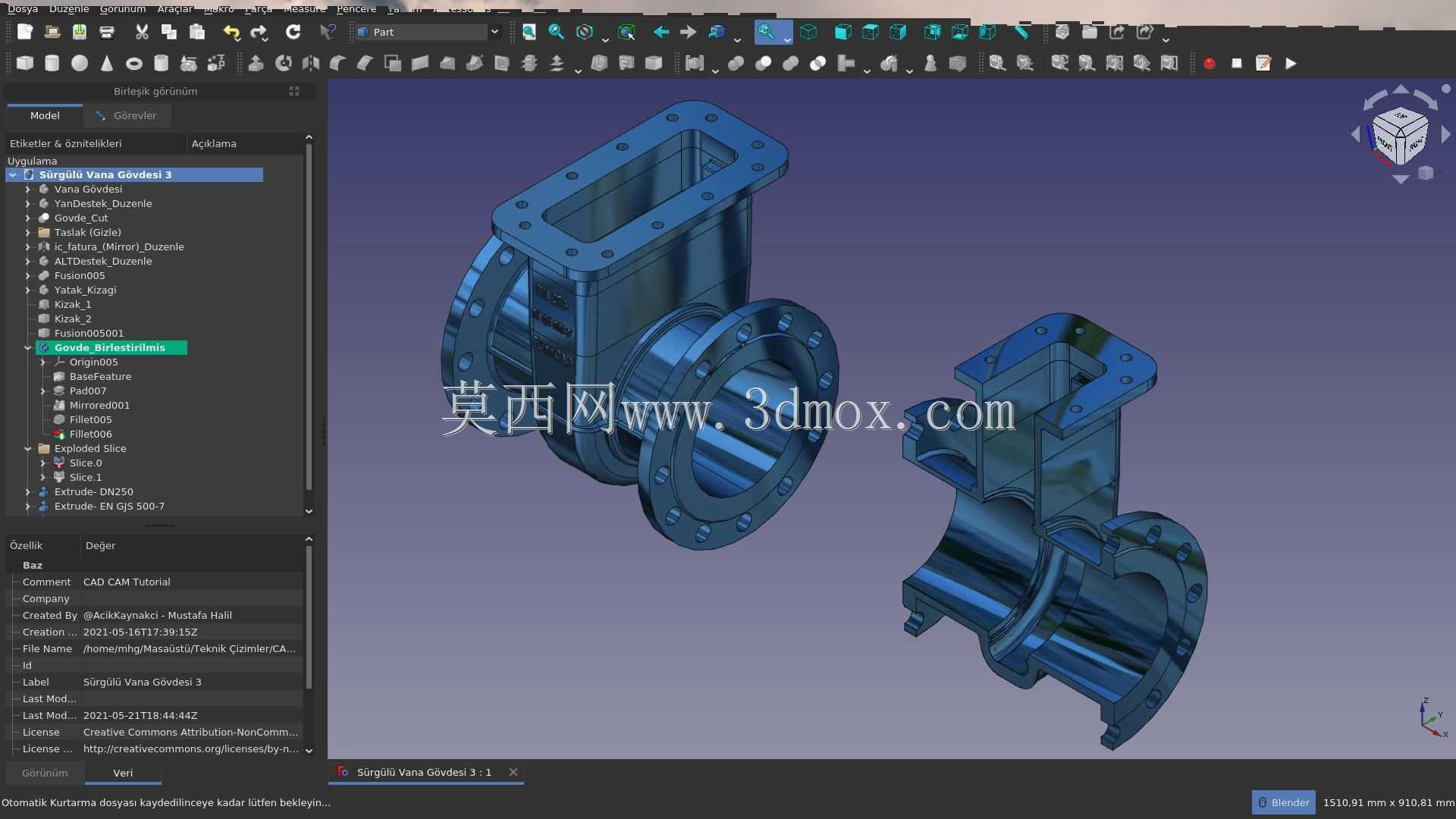

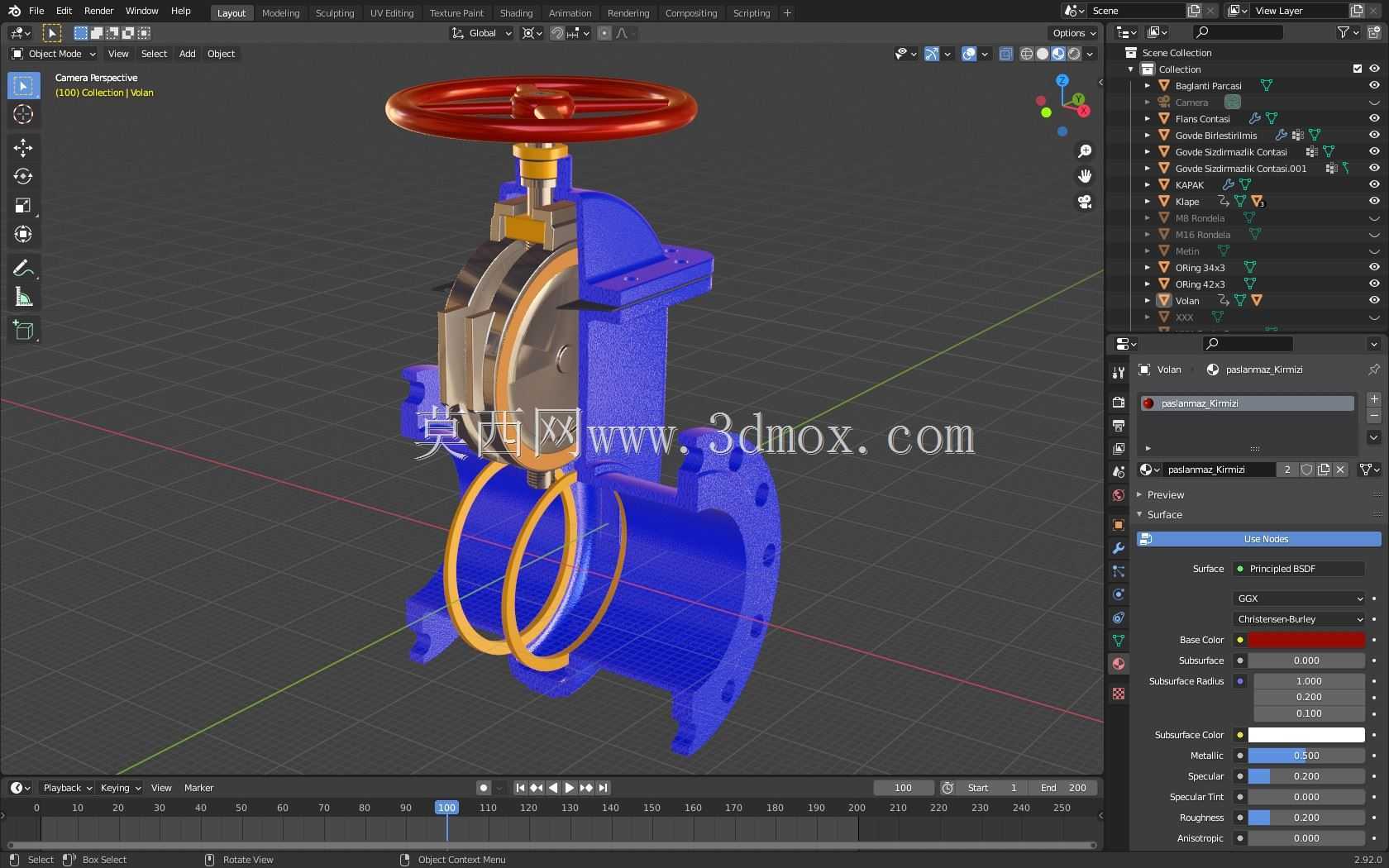

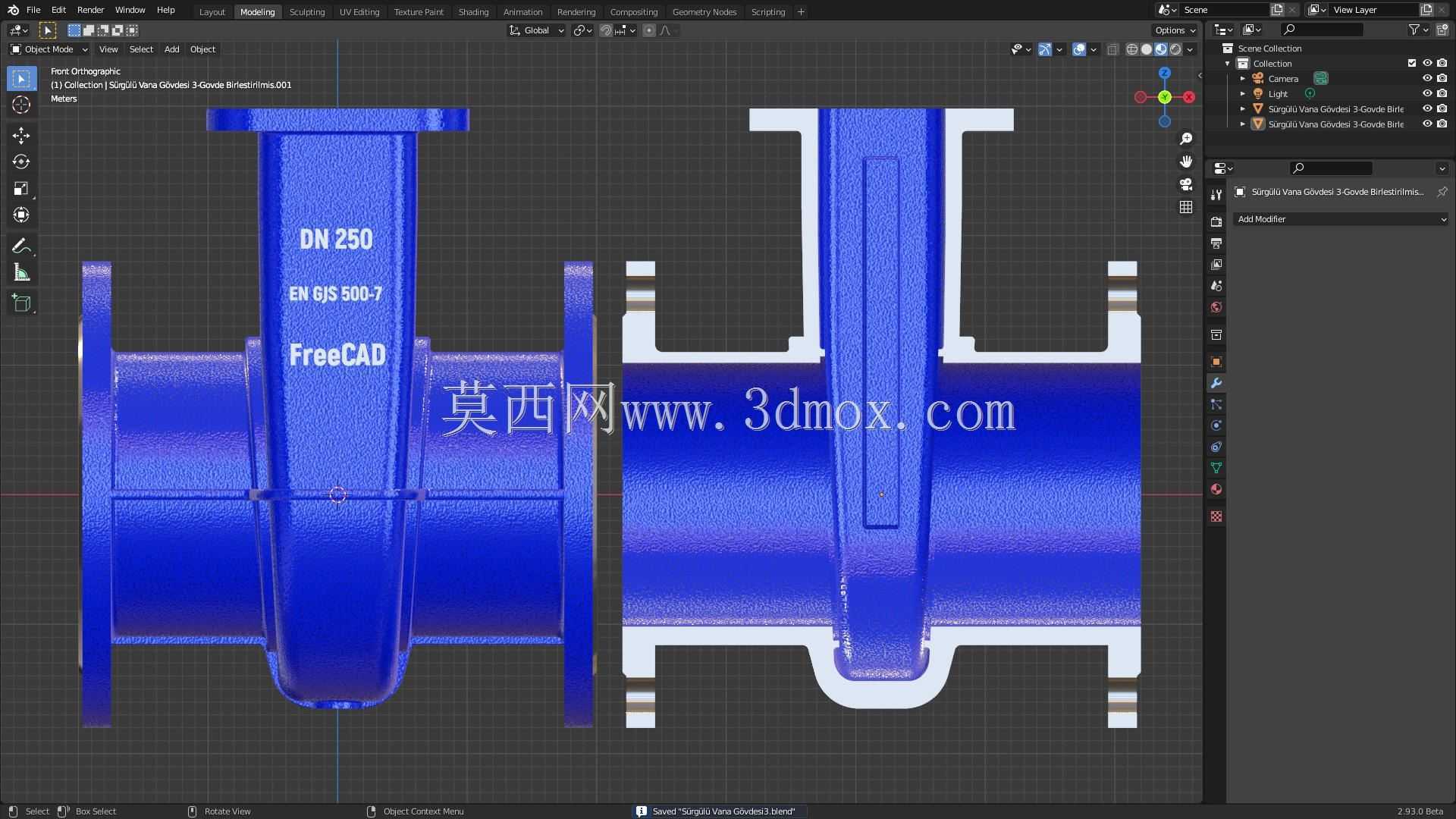

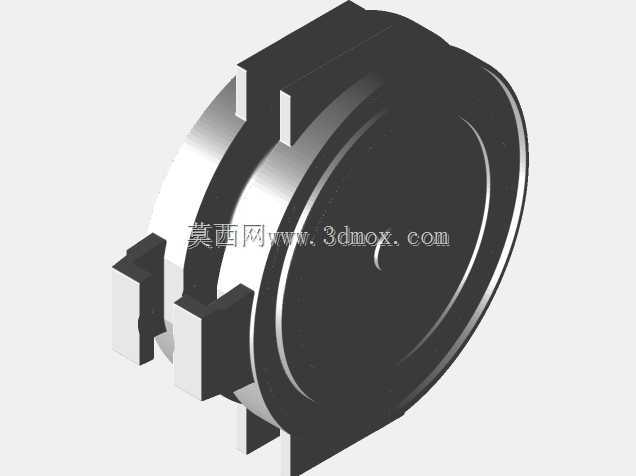

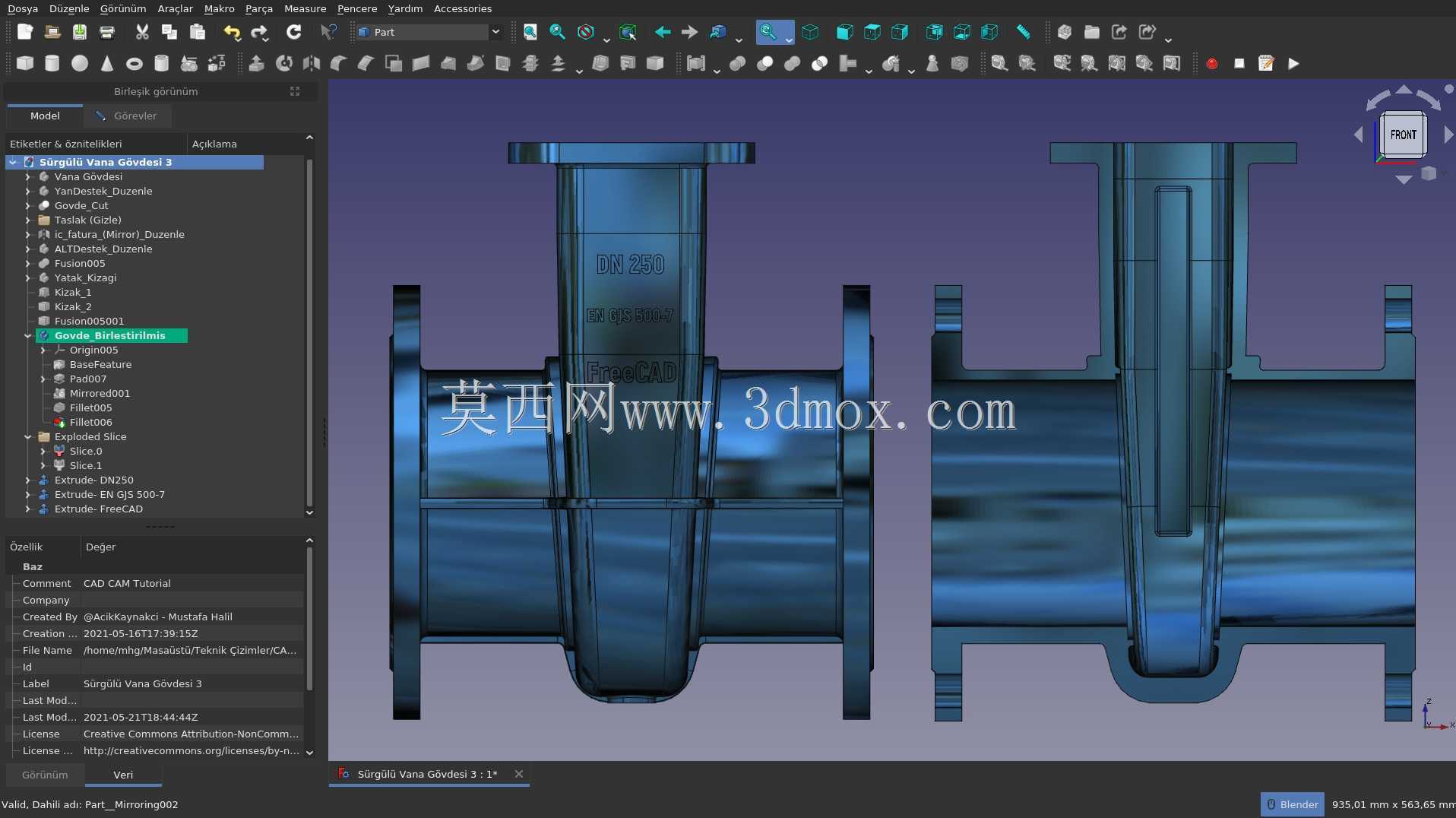

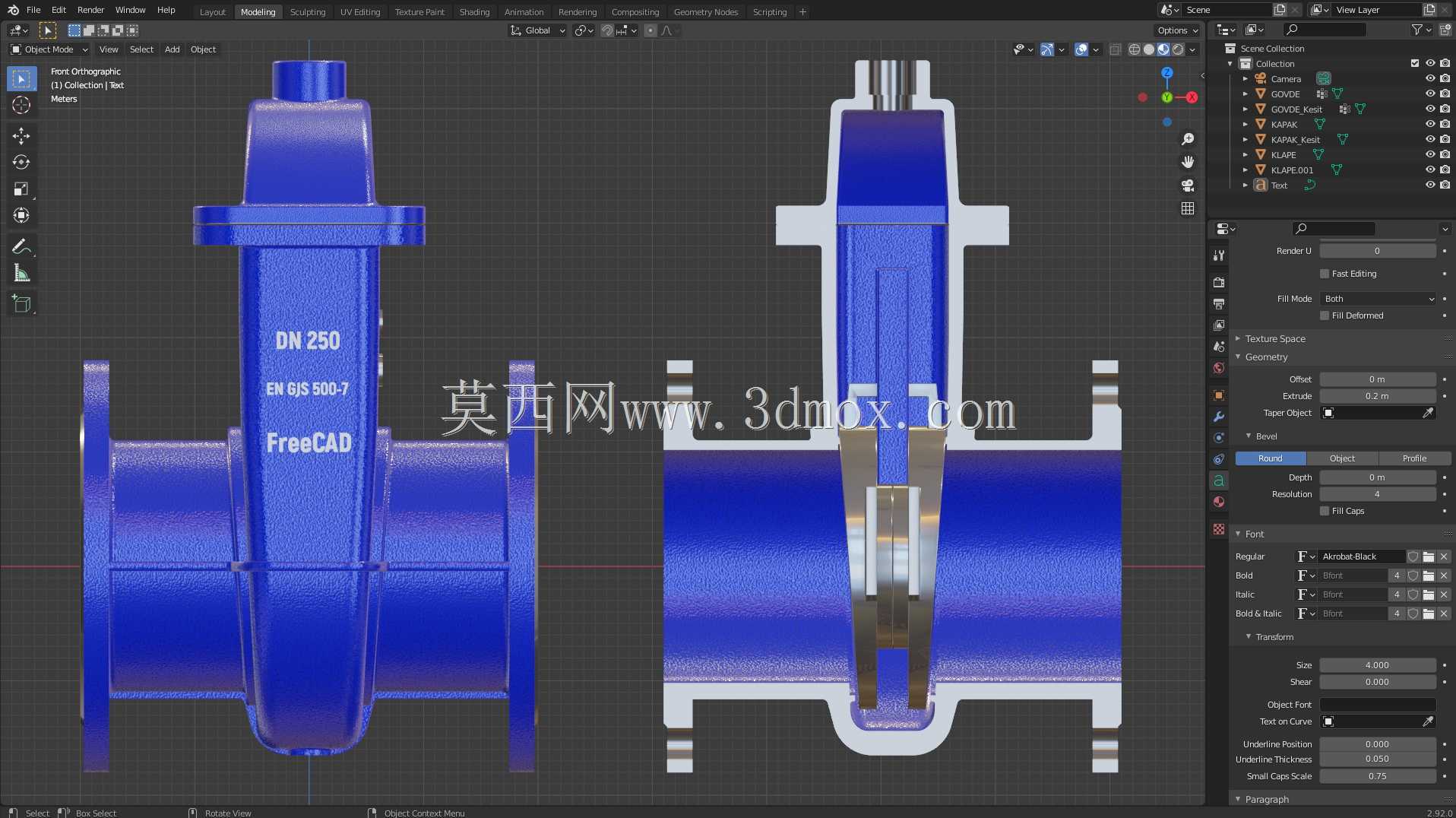

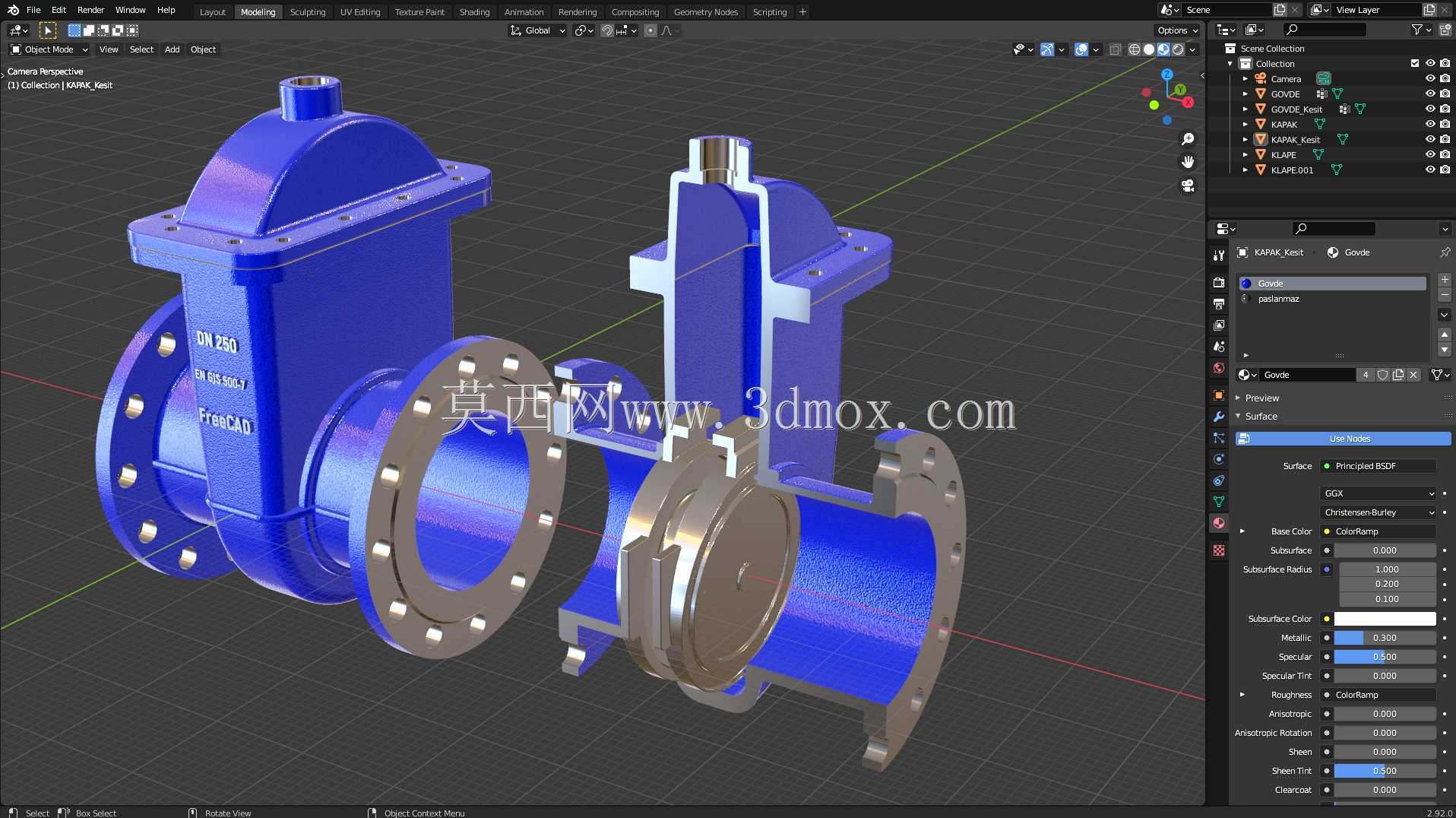

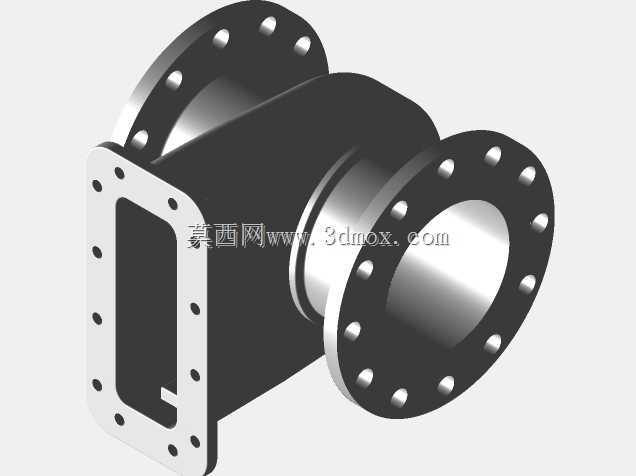

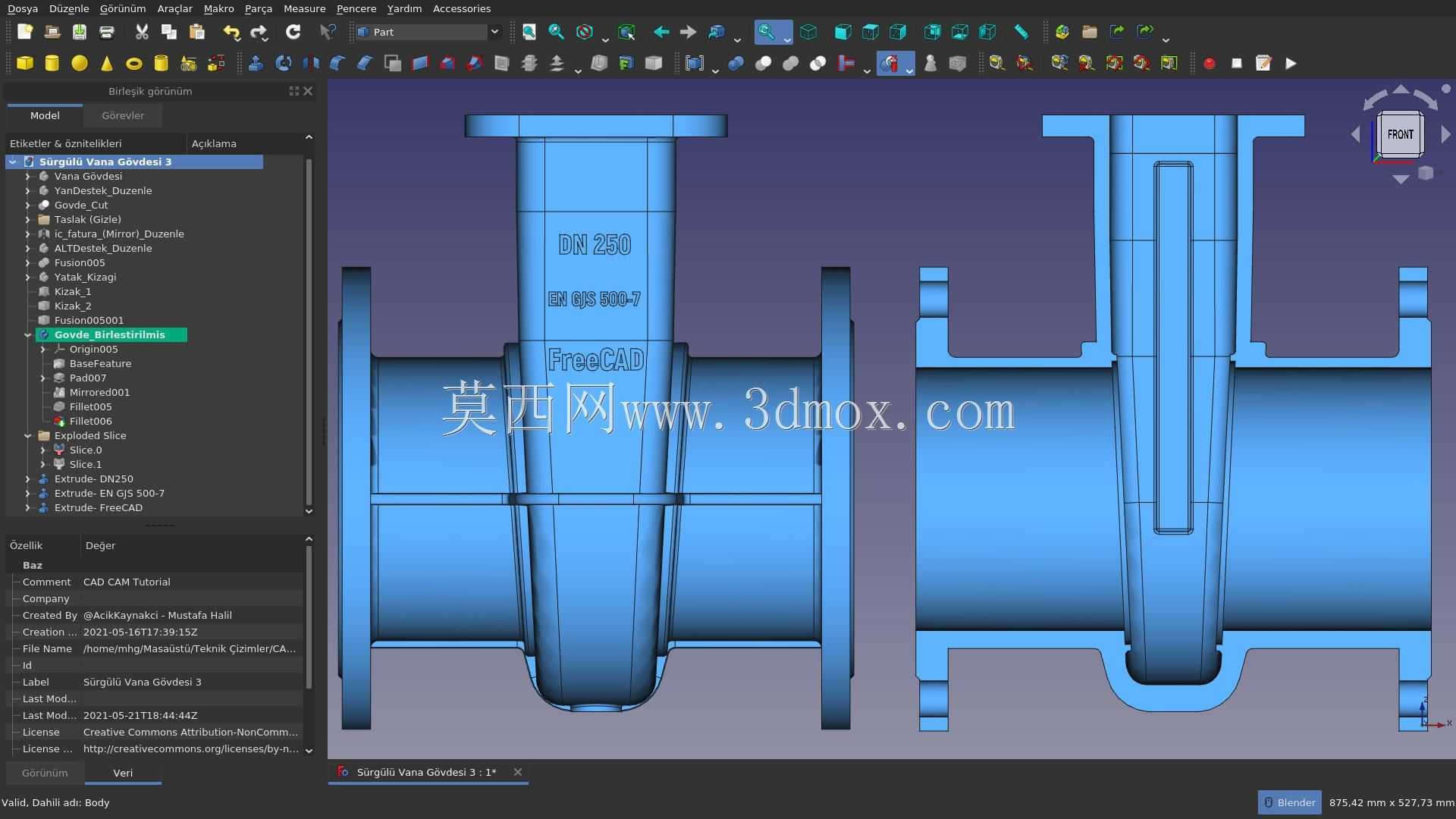

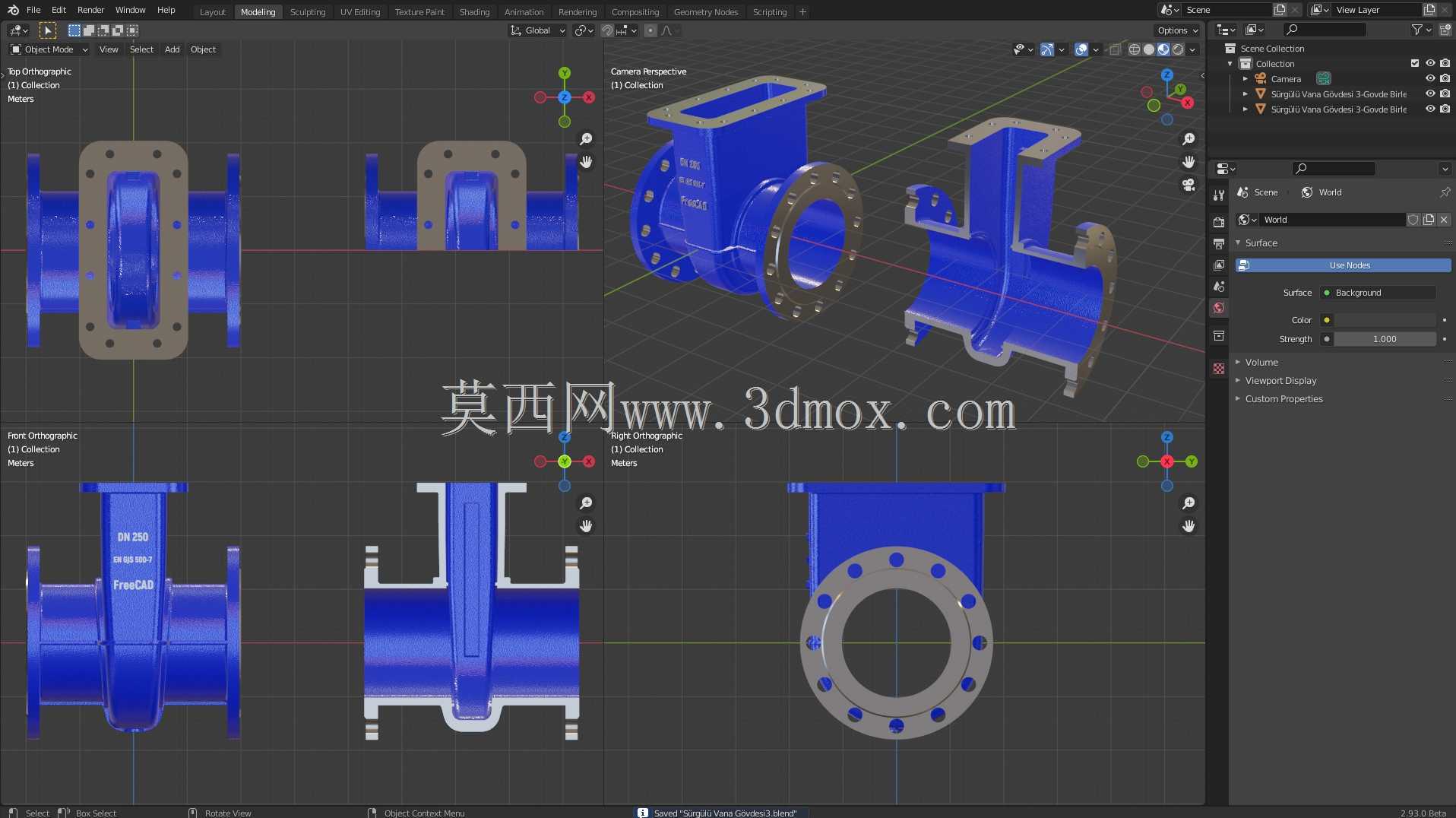

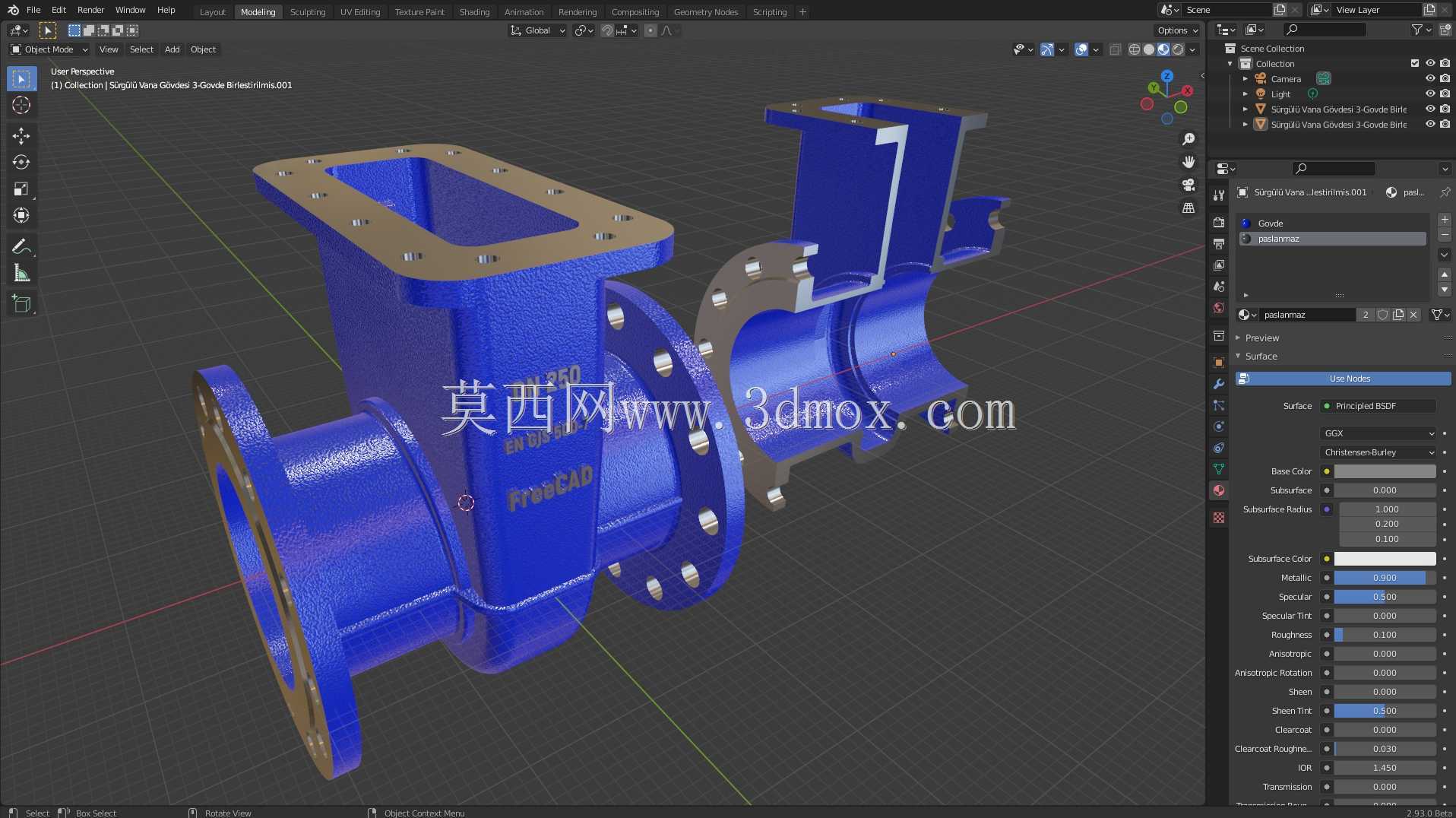

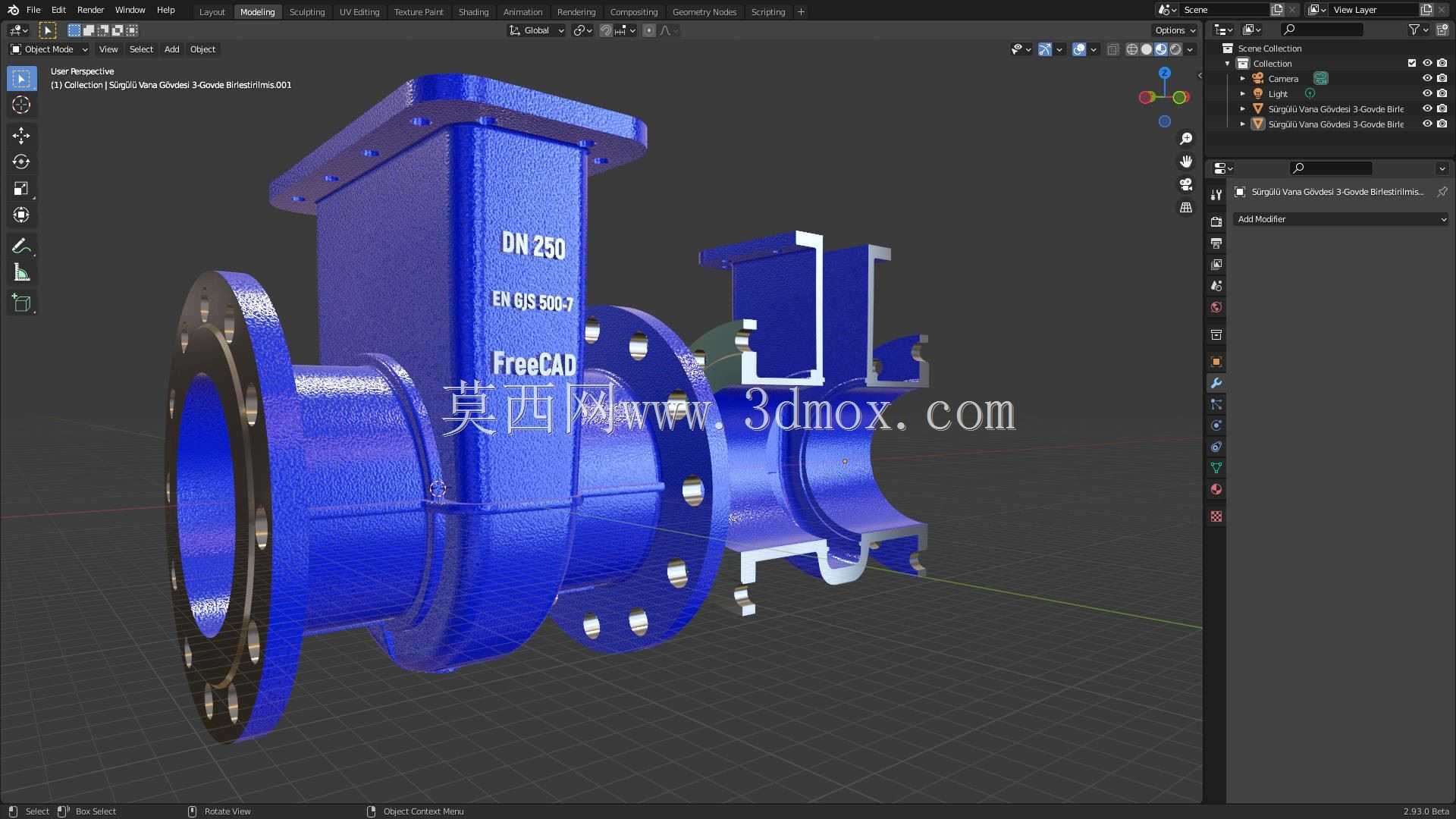

　　阀体采用直通式流道设计，介质流经阀体时没有方向突变，流阻系数远小于截止阀类部件，适合长距离输送管路的低压损需求，减少输送过程中的动力损耗。两侧的法兰连接结构严格匹配对应公称压力的法兰密封面尺寸，螺栓孔的位置度、法兰端面的平面度都在建模时做了公差约束，安装时可直接与同规格管路法兰配对，无需额外调整配焊。阀体中腔的闸板采用平行双密封面结构，密封面堆焊硬质合金层，耐磨性能优异，关闭时闸板沿阀体内侧的导向槽垂直下落，完全贴合阀座密封面，截断介质通路，导向槽的间隙设计预留了热胀冷缩的余量，避免高温工况下闸板卡涩。

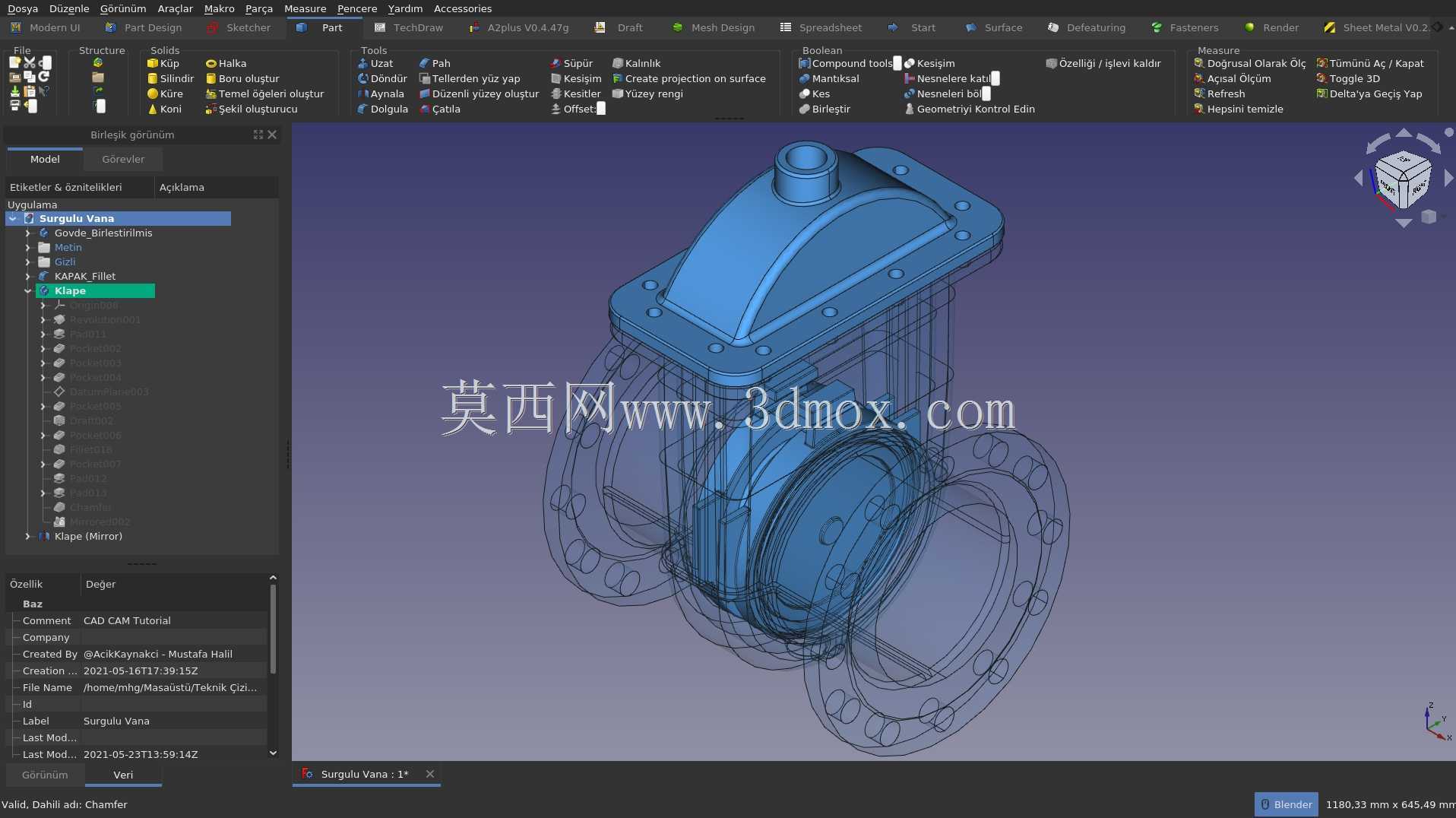

　　建模过程中对安装边界做了完整的尺寸约束：手轮的最大外径决定了阀门顶部的操作空间需求，安装时手轮侧需要预留不小于手轮半径的操作空间，方便人员转动手轮；两侧法兰的端面间距是管路预制时的关键尺寸，直接决定了管段下料的预留长度；阀体底部的轮廓尺寸需要匹配支墩的支撑范围，避免大口径阀门安装后出现悬臂受力导致法兰密封面泄漏；阀杆的最大上升高度是上方净空的校核依据，若安装在管廊、阀门井等受限空间，需要提前核算阀杆全开时不会触碰顶部结构件。

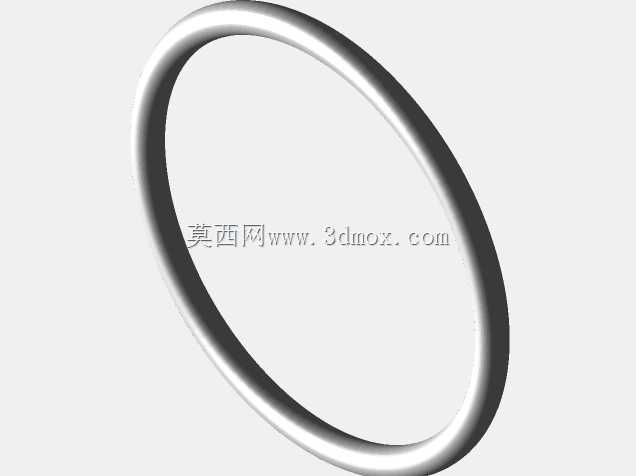

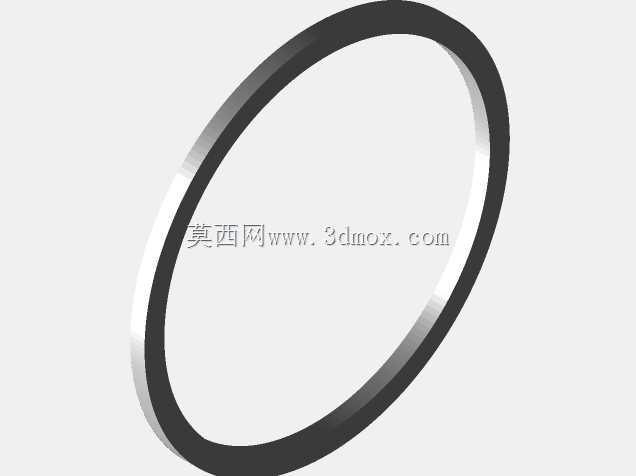

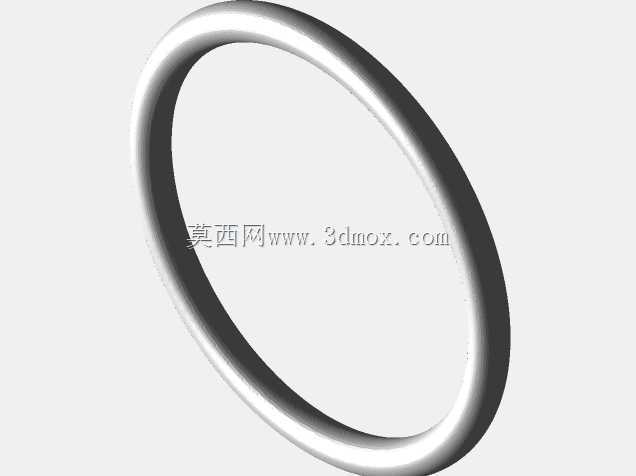

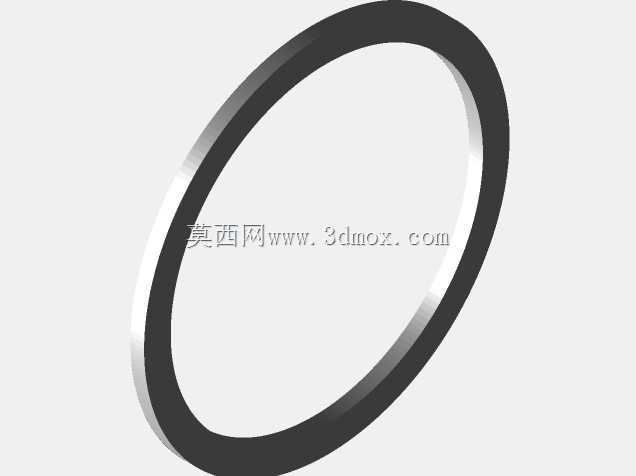

　　填料函的位置设计在阀盖与阀杆的配合段，采用多层填料叠加的密封结构，建模时预留了填料压盖的调节行程，长期运行出现填料磨损泄漏时，可均匀拧紧压盖螺栓实现密封补偿，无需停运管路即可完成维护。阀体与阀盖的连接采用中法兰螺栓结构，密封垫片的安装槽在建模时做了定位凸台，安装时垫片不会偏移错位，保证中腔的密封可靠性。闸板与阀杆的连接采用T型槽结构，传动过程中受力均匀，不会出现阀杆与闸板脱开的故障，同时该结构也方便后期拆解更换磨损的闸板密封件，降低全生命周期的维护成本。

　　针对不同工况的适配性，这款结构的闸阀可通过更换密封面材质、阀体材质适配清水、油品、弱腐蚀性介质等多种输送场景，手轮的转向与阀位的对应关系符合通用操作习惯，顺时针为关闭、逆时针为开启，现场操作人员无需额外培训即可正确操作。建模时所有配合面都做了合理的圆角、倒角处理，既消除了应力集中点提升部件结构强度，也避免加工、安装过程中尖锐边角造成的人员划伤。
