法兰连接手动截止阀工业结构设计

　　在石化、电力、市政给排水、暖通空调等工业管路系统中，截断类阀门是保障管路介质输送可控性的核心部件，手动法兰截止阀凭借可靠的截断密封性能、稳定的操作力矩特性，成为中低压管路截断工况下应用占比极高的阀型。这类阀门的核心功能是通过阀瓣沿阀座中心线的升降动作，实现管路内流体通路的完全截断，不同于节流类阀门长期处于半开调节工况，截止阀的设计定位以全通径全开、全关截断为主，正常运行时阀瓣完全提升至阀腔上部流道，介质沿阀体内腔的S型流道通行，流阻虽略高于同通径闸阀，但密封面受介质冲蚀磨损的程度远低于闸阀，在需要频繁启闭、截断密封性要求高的工况下，使用寿命更具优势。

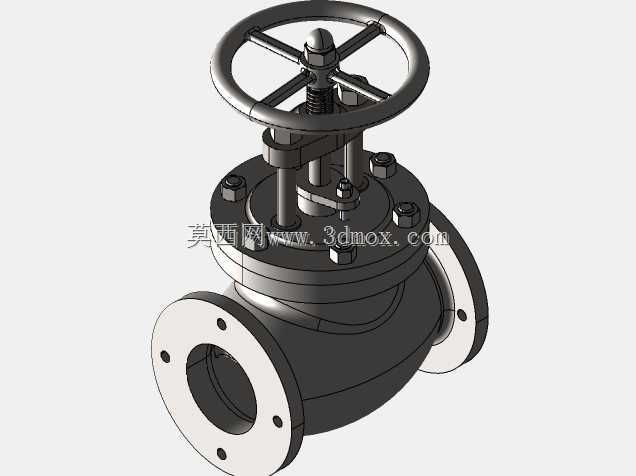

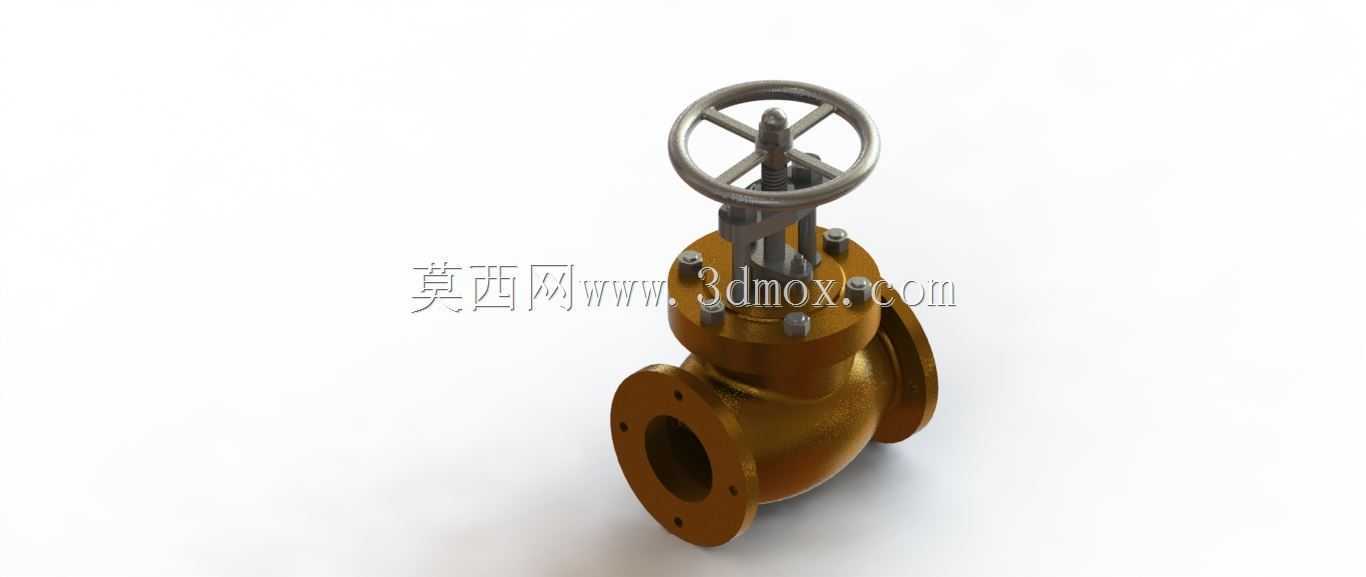

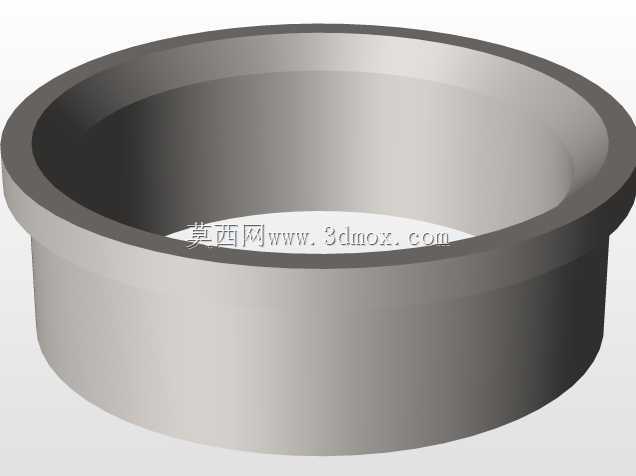

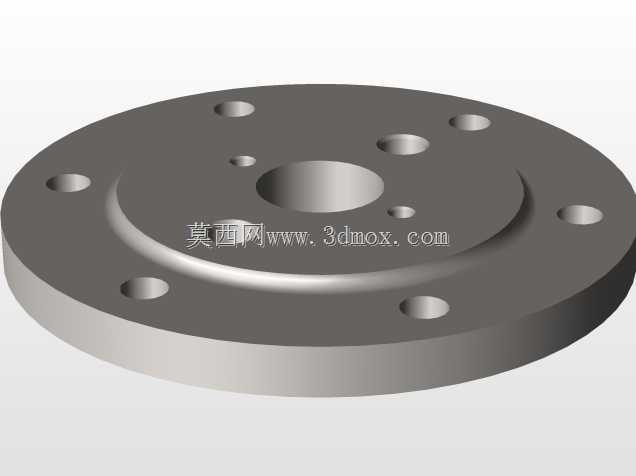

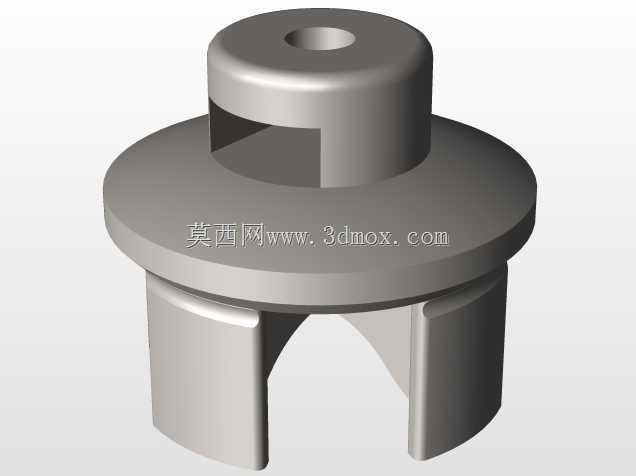

　　从结构设计逻辑来看，这款手动截止阀采用下进上出的介质流向设计，阀体为整体铸造成型的法兰连接结构，两端法兰的密封面、螺栓孔中心距严格匹配对应压力等级的管路法兰标准，安装时可直接与同通径、同压力等级的管路法兰通过螺栓紧固，中间加装密封垫片即可实现接口密封，无需额外加工焊接坡口，安装、检修拆卸的便利性远高于焊接连接阀型，适合后期需要定期维护更换的管路节点。阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣沿阀座密封面做垂直升降动作，无相对转动摩擦，可有效降低密封面的磨损速率，阀座密封面堆焊硬质合金材质，可耐受常规水、蒸汽、油品等非强腐蚀介质的长期冲蚀，密封面的锥角设计经过力矩校核，既保证关闭时的密封比压满足零泄漏要求，又避免密封比压过大导致启闭力矩超标、操作费力的问题。

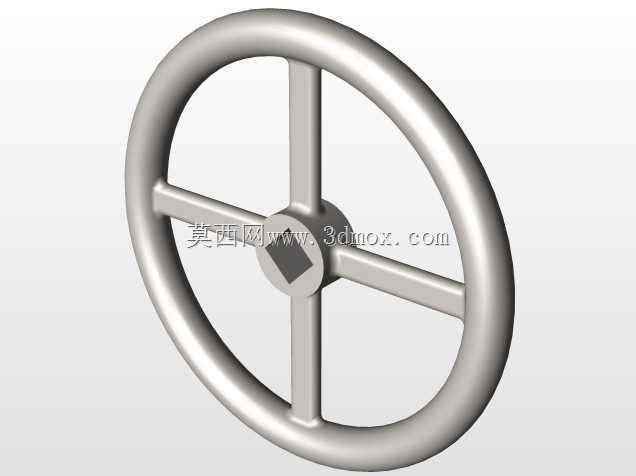

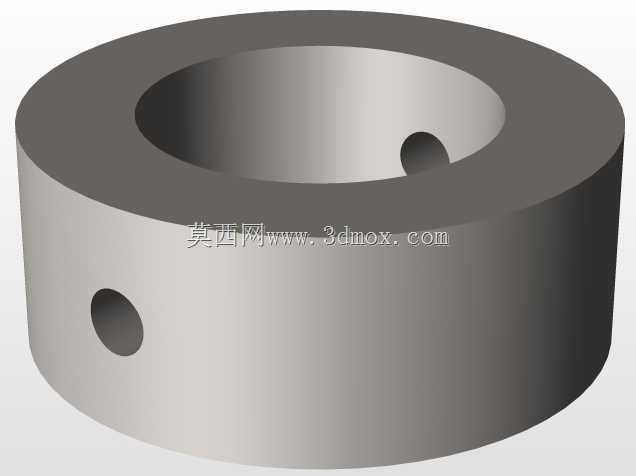

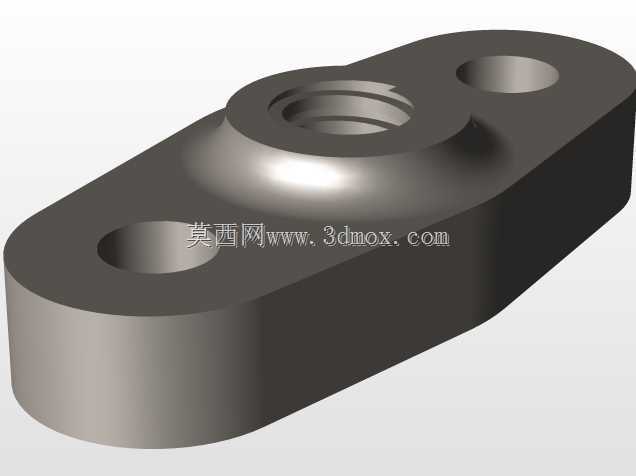

　　上部操作机构采用手轮驱动结构，手轮为轮辐式铸钢件，外缘做滚花防滑处理，操作时人手握持的力矩半径经过人体工程学校核，在公称压力1.6MPa、通径DN100的常规规格下，单人无需借助加力杆即可完成启闭操作。阀杆采用梯形螺纹传动，螺纹副设置在阀盖上部的填料函上方，不与管路内介质直接接触，可避免介质中的杂质颗粒磨损螺纹，大幅延长阀杆的传动寿命；填料函部位采用多层柔性石墨填料搭配压盖螺栓压紧结构，可在阀杆升降过程中持续保持填料与阀杆的贴合紧密度，防止介质沿阀杆间隙外漏，日常维护时无需拆解阀体，仅需紧固填料压盖螺栓即可补偿填料的磨损量，大幅降低运维工作量。

　　从安装边界尺寸来看，这款截止阀的结构长度符合GB/T 12221规定的法兰截止阀长度系列，安装时无需额外调整管路预留间距，阀体下部设置有导向筋结构，阀瓣升降过程中沿导向筋做轴向运动，可避免介质流动冲击导致阀瓣偏斜、密封失效的问题；手轮的顶部操作高度、手轮外径尺寸均考虑了现场操作空间需求，安装时手轮侧预留不小于300mm的操作空间即可满足日常启闭、维护的空间要求，阀盖上部的阀杆螺母位置设置有润滑注油孔，可定期加注润滑脂降低螺纹副的摩擦阻力，保证操作力矩长期稳定。

　　在实际工况选型应用中，这类截止阀通常安装在管路的分支节点、设备进出口位置，用于切断单支路介质通路，方便后续支路设备检修、管路改造时不影响主管路的正常运行；不同于球阀的快速启闭特性，截止阀的启闭过程需要多圈转动手轮，阀瓣升降速度平缓，可有效避免快速启闭导致的管路水锤现象，在长距离输水、蒸汽输送等易产生水锤冲击的管路中，这种缓启闭特性可大幅降低水锤压力对管路、设备的冲击损伤。建模过程中对阀体内腔流道做了等曲率过渡处理，避免流道直角拐点导致的介质紊流、压损增大问题，所有连接螺栓的规格、数量均经过强度校核，可承受公称压力下的介质轴向推力、管路附加应力，不会出现连接部位变形泄漏的问题；填料压盖、手轮等外部零件均做了圆角钝化处理，避免安装、操作过程中尖锐棱角划伤操作人员，符合工业设备的安全设计要求。
