多工位卡扣式钣金连接固定支架

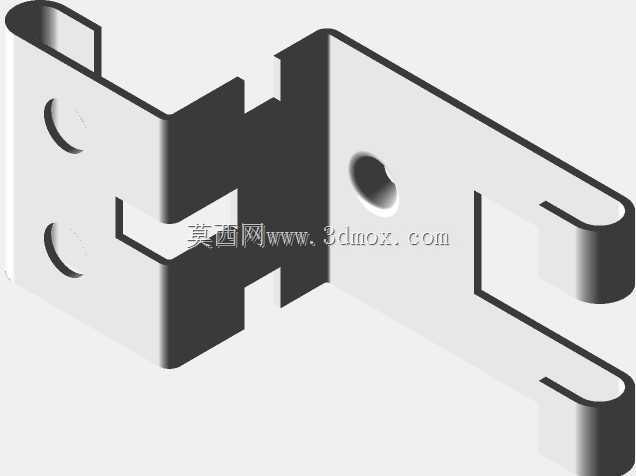

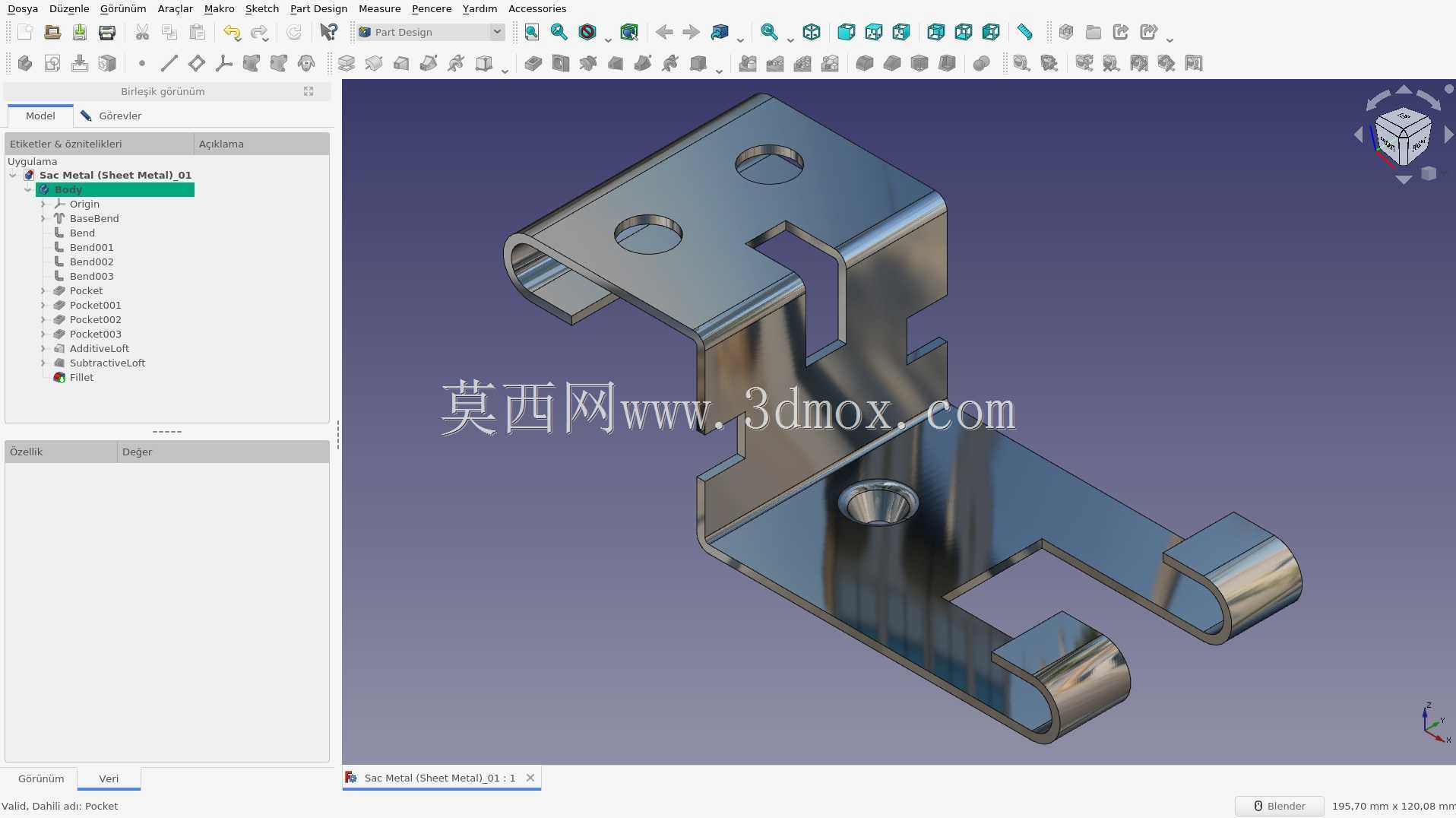

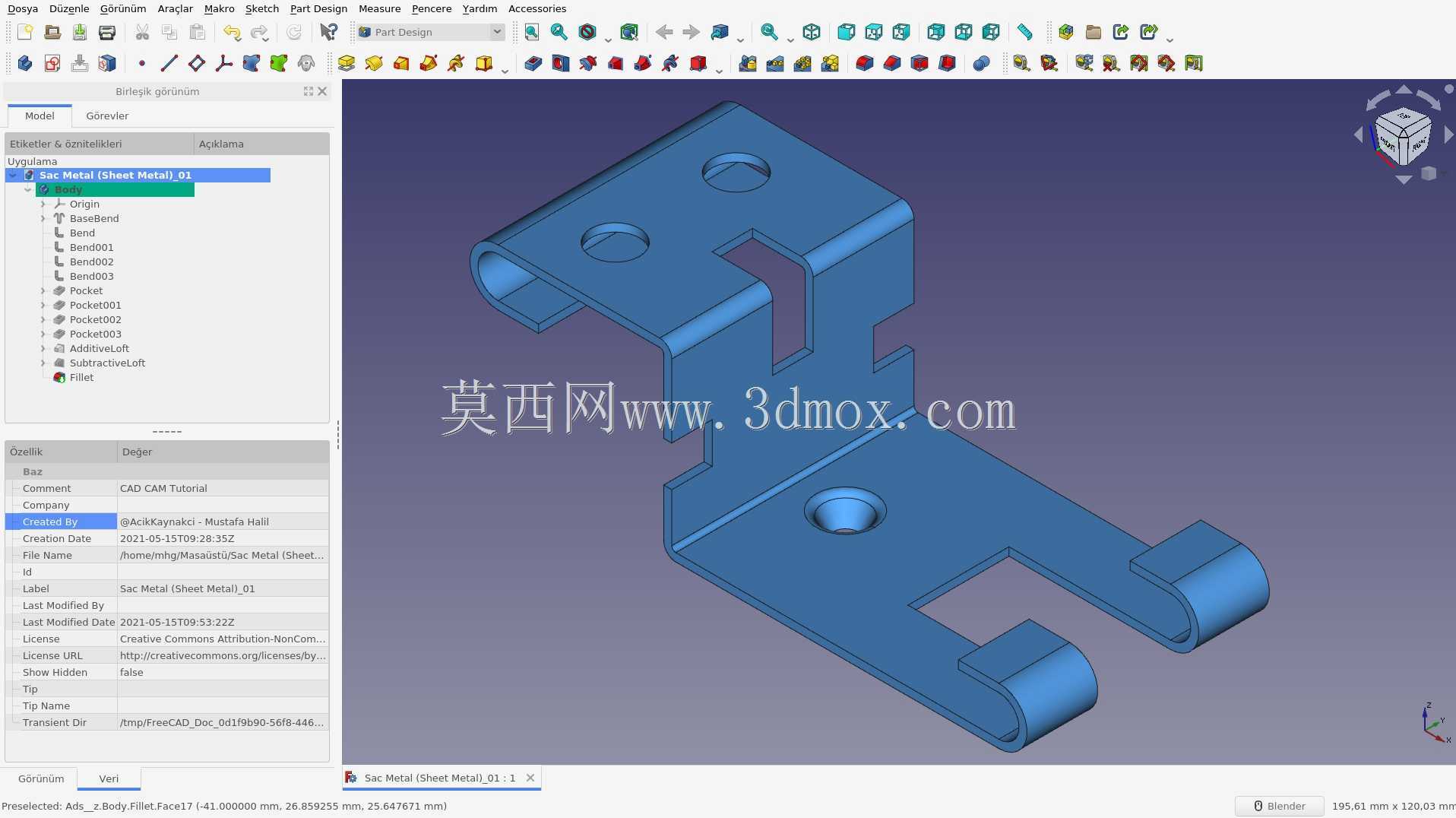

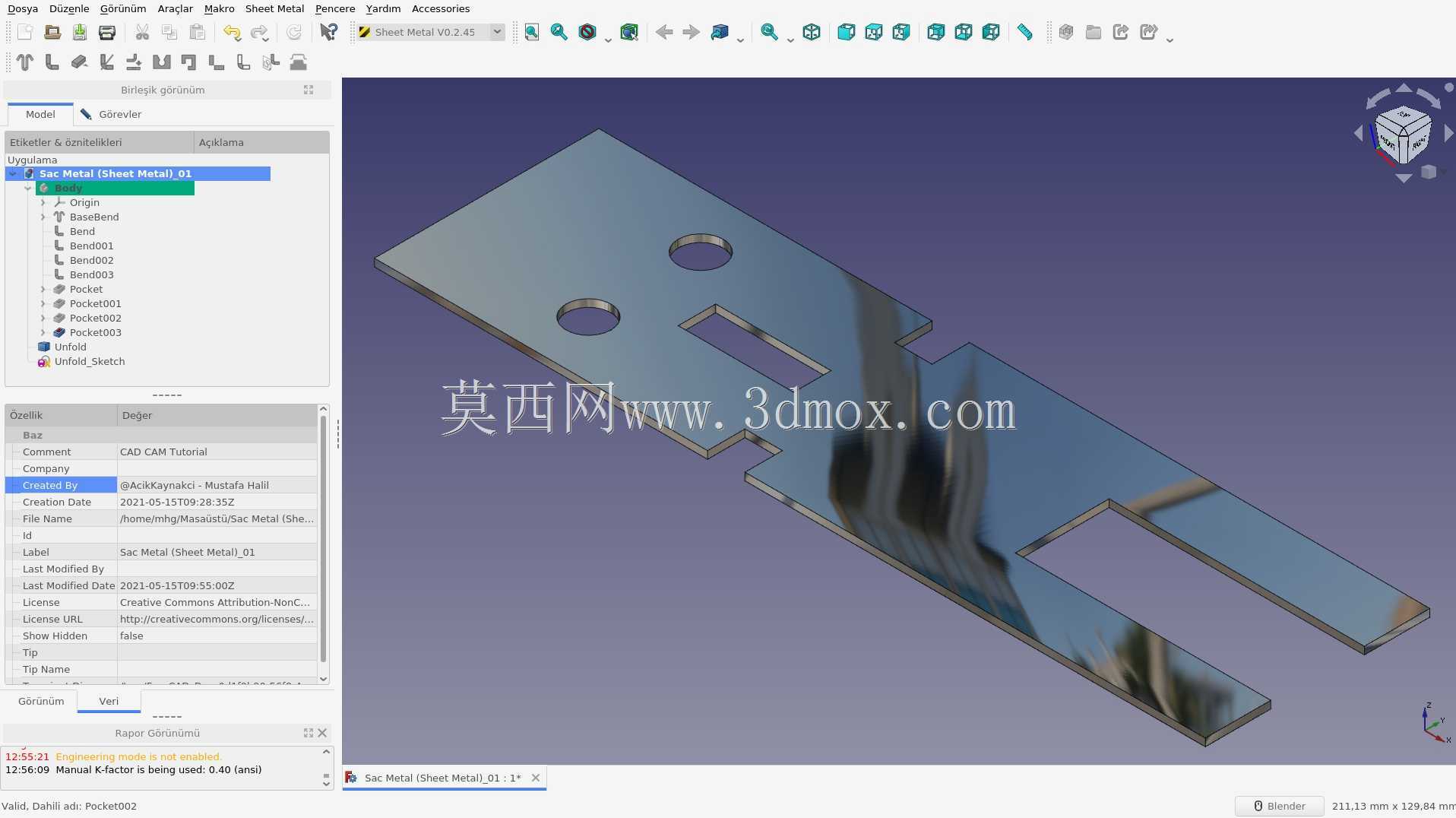

　　这款钣金支架在日常工业装配场景里，常出现在电控柜内部走线固定、小型设备壳体内部组件挂载、自动化线体旁侧附属件安装这类位置，核心作用是通过自身的弯折结构同时完成两个维度的连接限位，替代传统需要多个角码拼接的固定方案，减少装配时的零件数量与拧接工序。从结构设计逻辑来看，主体采用单张钣金板材经多道冲压、弯折工序一体成型，没有额外的焊接拼接部位，所有弯折处都预留了合理的内R角，避免冲压加工时出现板材开裂的问题，同时也消除了尖锐棱边带来的装配划伤风险。板材上开设的三个圆形通孔，分别对应不同的安装需求：靠上位置的两个通孔用于穿过螺栓将支架整体固定在基准安装面上，孔位周边做了轻微的沉台压型，能在螺栓锁紧时增加接触面的贴合度，

　　避免长期受震动出现螺栓松脱的情况；中部靠下的通孔用于挂载被固定的零件，孔位边缘做了去毛刺处理，不会刮伤穿过孔位的线缆或者零件定位柱。支架两端的卷边卡扣结构是整个设计的核心功能点，两个不同朝向的卷边卡槽，可以直接卡入对应规格的金属型材翻边或者设备壳体的预设卡边，不需要额外拧接螺栓就能完成预固定，装配时可以先把支架卡到安装位置调整好对位，再锁紧固定螺栓，大幅降低高空或者狭小空间内的装配难度。从安装边界尺寸来看，整体弯折成型后的轮廓没有超出安装面的投影范围，不会和周边相邻的其他组件产生干涉，所有弯折边的高度都经过匹配计算，卡入型材后支架主体和安装基面之间预留了刚好的间隙，既可以容纳螺栓头的凸起高度，也能给穿过的薄型线缆留出走线空间，

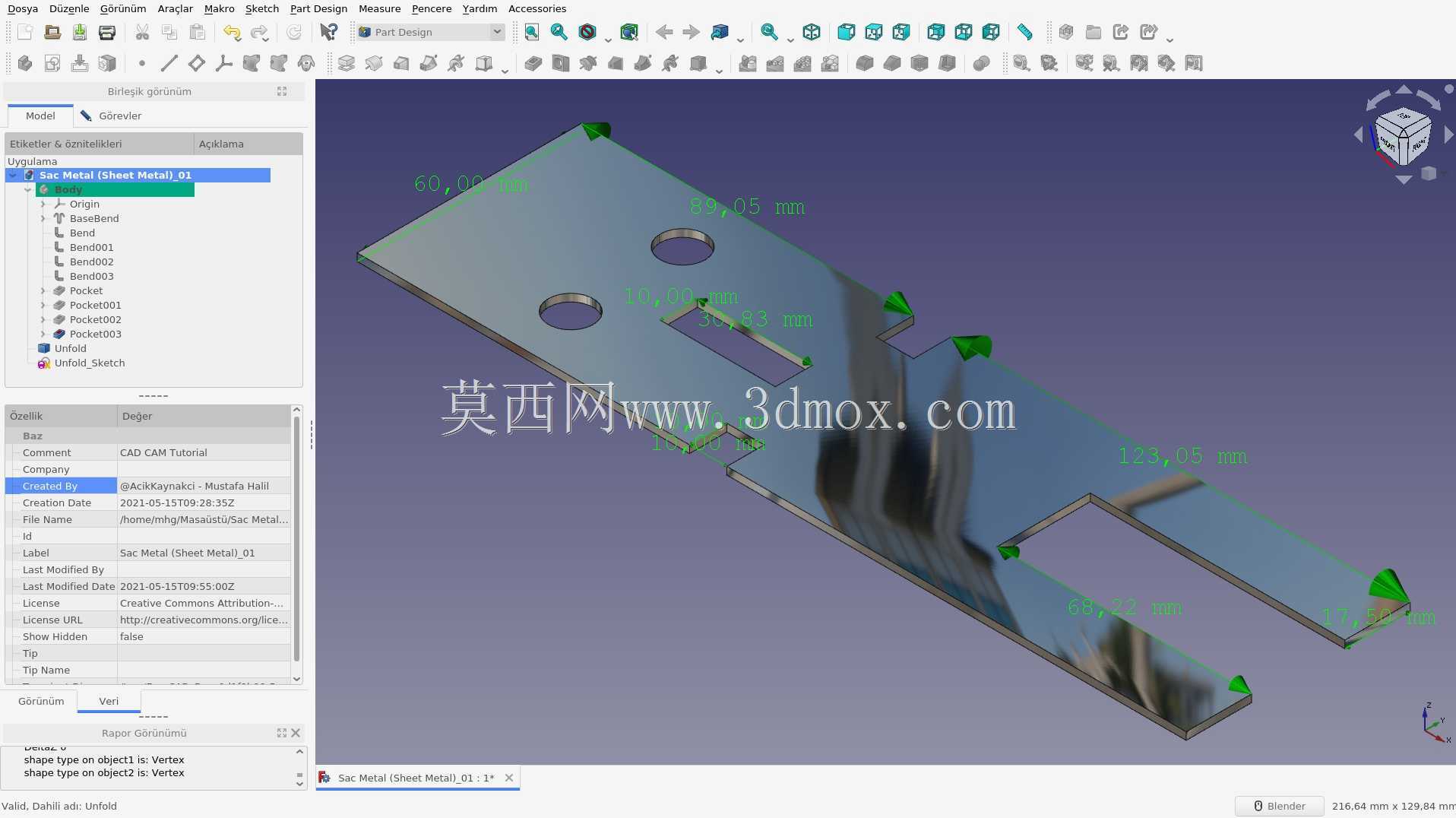

　　避免线缆被支架和基面夹破绝缘层。在实际选型使用时，需要注意对应安装孔位的中心距参数，两个上部固定孔的孔距是按照常用的20mm规格型材安装孔距匹配的，能直接适配市面常见的欧标铝型材安装点位，不需要额外重新打孔调整。中部的挂载孔位和上部固定面之间的高度差经过测算，挂载小型传感器、走线槽这类轻型负载时，支架的形变量会控制在许可范围内，不会因为长期承重出现弯折下垂的问题。支架的几个弯折直角处都做了小尺寸的加强压筋，虽然是薄钣金材质，但压筋结构能大幅提升整体的抗扭强度，即使受到侧面的意外碰撞，也不会轻易出现变形失效的情况。和常见的L型角码支架不同，这款支架的异形弯折结构可以同时完成三个方向的限位：上部平面贴紧安装基面，

　　侧边的弯折边可以抵住型材侧面完成横向定位，两端的卡扣可以勾住型材翻边完成纵向预固定，三个方向的定位配合能让支架在受多方向震动的工况下依然保持连接稳定性，不会出现单方向螺栓受力过大导致的连接失效问题。在冲压工艺实现上，整个零件的落料、冲孔、弯折、卷边工序都可以在普通数控冲床和折弯机上完成，不需要定制特殊的成型模具，量产时的加工成本较低，板材选用常规的冷轧钢板加工后做镀锌或者喷塑表面处理，就能适配多数室内工业场景的防腐蚀需求，如果是户外使用场景，也可以直接更换不锈钢板材加工，不需要调整原有成型模具的参数。
