在中小型木工雕刻、金属铣削加工以及非标自动化输送线的主轴安装环节,这类适配48mm与52mm两种常用主轴外径的固定支架,是现场改造、设备拼装时出镜率极高的支撑部件。不少现场运维和结构设计人员都遇到过这类场景:采购回来的标准主轴和现有设备安装位不匹配,要么是轴径差几毫米装不上,要么是原有支架刚性不足,主轴高速运转时出现振纹影响加工精度,这时候这类经过实际工况验证的支架结构,就能直接解决安装适配的痛点。

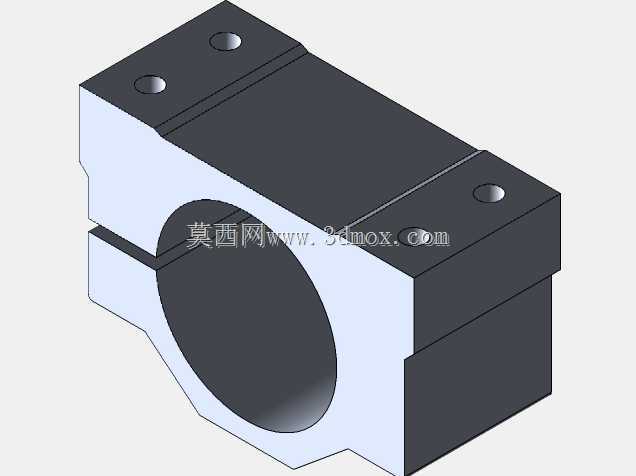

从结构设计逻辑来看,这款支架采用了经典的分体式抱合结构,下半部分是带安装底边的支撑座,上半部分是压合盖,两者通过侧边的螺栓锁紧实现对主轴的抱紧固定。这种结构的优势非常明确,安装时不需要从主轴端部穿套,直接从主轴径向位置扣合后锁紧即可,对于已经装配了刀具、接线端的成品主轴来说,能大幅降低现场拆装的工作量,尤其是在设备后期维护更换主轴的场景下,不用拆解整条传动链路就能完成支架的拆装更换。支架顶部的压合盖和底部支撑座上都预留了螺栓过孔,按照实际适配的常用规格,配套的固定螺栓采用M20规格、长度70mm的内六角圆柱头螺栓即可满足锁紧需求,螺栓孔的位置做了沉台设计,锁紧后螺栓头不会突出安装面,避免和周边的护罩、走线结构产生干涉。

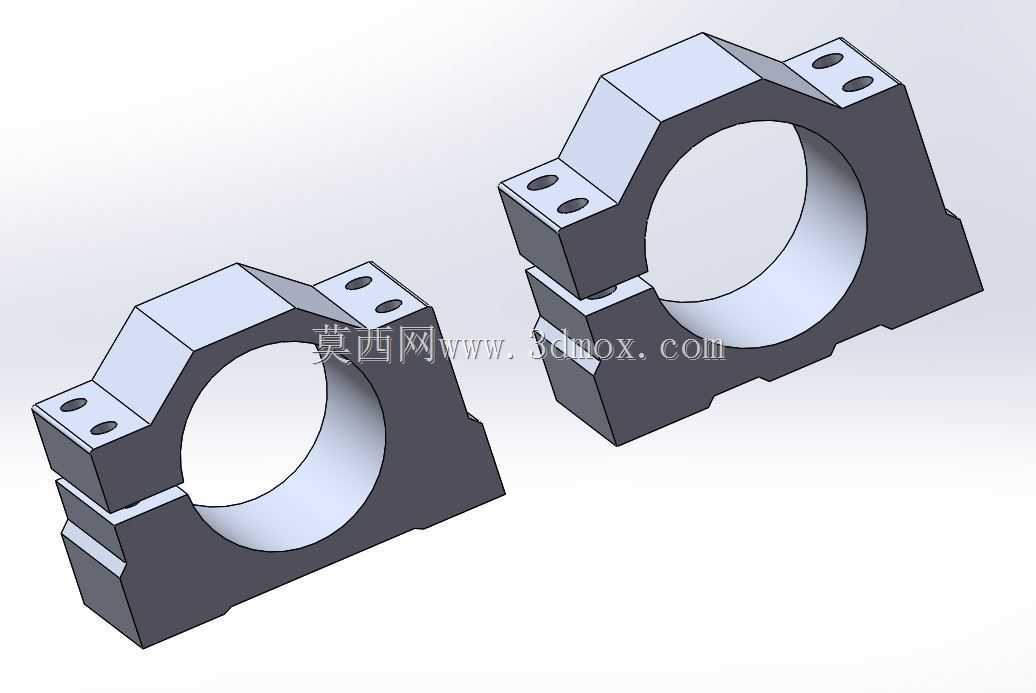

从安装边界尺寸来看,支架的底部安装边做了平直的定位基准面,安装时可以直接贴紧设备的安装基板或者滑台台面,不需要额外加工定位沉槽,只要在安装面上对应位置加工螺纹孔或者穿螺栓的过孔就能完成固定。抱合的内孔做了两种规格,分别对应48mm和52mm的主轴外径,内孔的加工粗糙度控制在Ra3.2左右,既能保证和主轴外壳的贴合面积足够,锁紧后不会出现打滑移位,也不会因为内孔精度过高导致加工成本不必要的上升。考虑到不同厂家生产的主轴外壳横截面尺寸可能存在小幅公差,抱合结构的开合位置预留了0.5-1mm的锁紧间隙,当螺栓锁紧时,上下两部分的抱合面可以产生微量的弹性变形,适配主轴外壳的小幅尺寸偏差,不会出现因为轴径略大导致支架合不上、或者轴径略小锁不紧的问题。

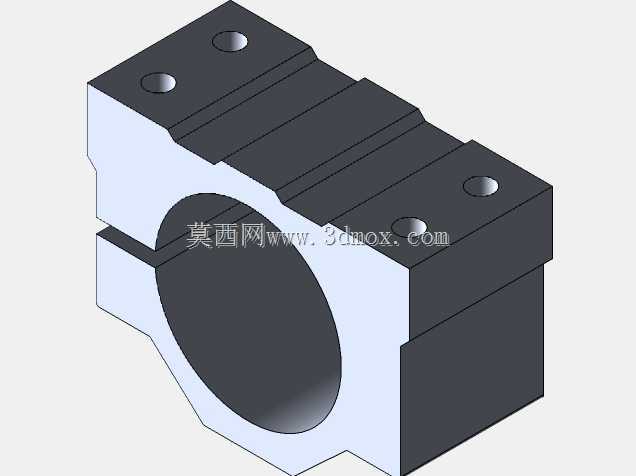

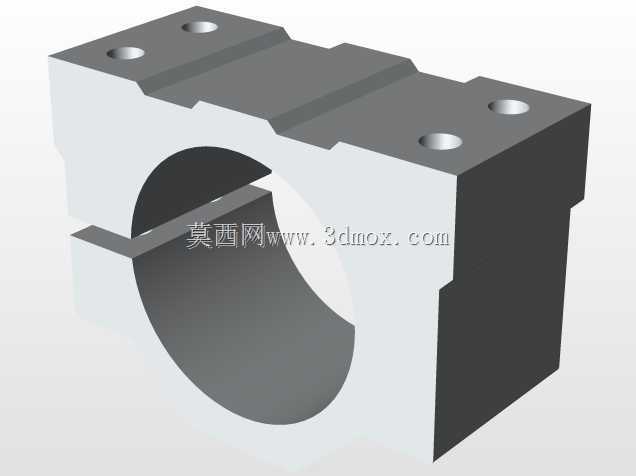

在实际使用场景中,这类支架主要承担两个核心功能:一是固定主轴的轴向和径向位置,保证主轴运转时的同轴度,避免高速转动时出现偏摆;二是传递主轴运转时产生的振动,将振动通过支架传导到设备的床身或者安装基座上,降低主轴自身的共振幅度。为了实现这两个功能,支架的整体结构做了针对性的加强,抱合环的侧壁厚度做了加厚处理,安装边和抱合环的衔接位置做了斜向的加强筋过渡,避免锁紧时或者主轴受切削力时支架出现开裂变形。和市面上常见的一体式铸造成型的主轴座相比,这种分体式结构的适配性更强,不仅可以用来固定电主轴,也可以用来固定同直径的光轴、导杆、输送辊筒的端部,在非标设备的拼装场景中,很多设计人员也会把这类支架用作重型管线的固定支撑、气缸的端部安装座,拓展性非常强。
做三维建模的时候,这类支架的建模逻辑也很清晰,先绘制底部安装基准面的轮廓,拉伸生成底座的基础实体,再绘制抱合内孔的回转轮廓,切除出内孔空间,之后拆分出上下压盖的分型面,分别在上下部分添加螺栓过孔、沉台结构,最后在衔接位置做圆角过渡消除应力集中点就可以完成建模。建模时需要特别注意螺栓孔的位置度公差,要保证上下两部分的孔位同轴,否则实际装配时会出现螺栓穿不进去的问题;另外抱合内孔的圆柱度公差要合理设置,不需要追求过高的形位公差,只要能保证抱紧时的接触面积足够即可,过高的精度要求只会增加不必要的加工成本。在实际选型使用时,只要确认主轴的外径属于48mm或者52mm的规格,安装面的空间足够放下支架的底部安装边,就可以选用这款支架,不需要额外做定制化的结构修改,能大幅缩短设计和加工的周期,对于快速搭建的试验设备、小批量生产的非标设备来说,这类成熟结构的支架是性价比非常高的选择。
