切利克凯勒佩金属板钢支架结构设计

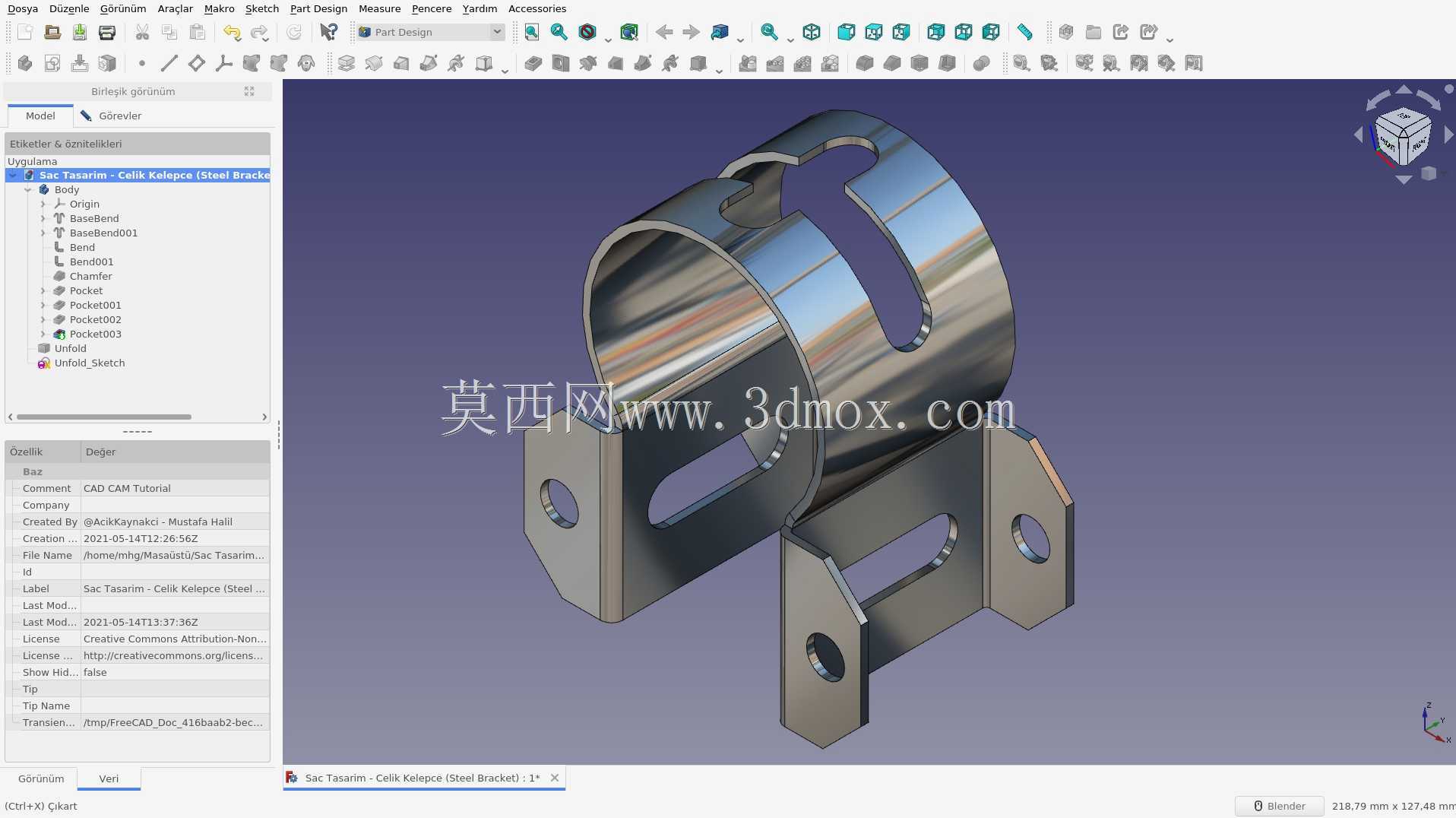

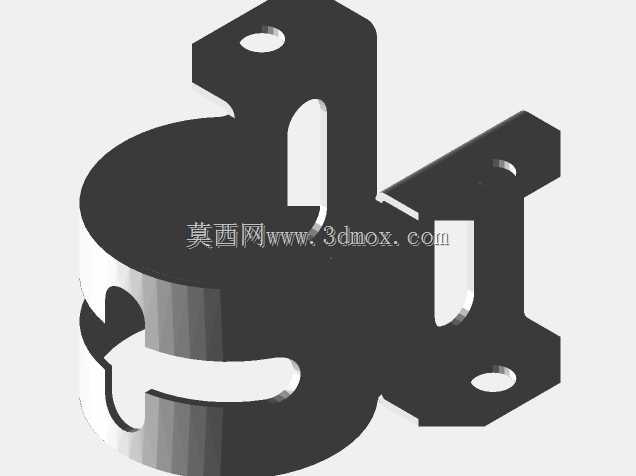

　　这款金属板钢支架在轻工输送、小型设备管线固定、户外设施挂载等场景中有着广泛的应用空间，日常工况下多承担径向抱紧与侧向承载的双重作用，区别于常规铸造支架的厚重结构，钣金一体成型的工艺路线让它在保证结构强度的同时，将整体重量控制在较低区间，适配对安装载荷有严格限制的薄壁设备挂载场景。从结构功能来看，上部的弧形抱紧段是核心的受力区域，弧面的曲率经过反复校核，能够与对应直径的圆柱形杆件、管线或者设备壳体形成完整的面接触，避免点接触带来的应力集中问题，弧面上开设的两处缺口并非工艺减重槽，而是为了给抱紧动作预留弹性形变空间，当支架通过紧固件锁紧时，缺口处的微量形变能够让弧面与被固定件完全贴合，即便被固定件的外径存在小幅公差波动，

　　也能实现稳定的抱紧效果，不会出现松动打滑的问题。下部的两个对称支耳是主要的安装承载结构，支耳上开设的长圆孔并非随意设计，长圆的走向同时兼顾了安装时的水平位置微调与垂直方向的公差补偿，现场安装时不需要对安装孔位进行二次扩孔或者修配，只要将紧固件穿过长圆孔，就能在一定范围内调整支架的固定位置，大幅降低现场装配的难度。支耳与上部弧形段的连接位置做了折弯加强处理，没有额外添加焊接加强筋，依靠钣金折弯形成的直角结构就能承担侧向的弯矩载荷，避免长期受载后连接位置出现开裂变形的问题。设计过程中首先确定的是抱紧段的内径尺寸，这个尺寸直接决定了支架能够适配的被固定件直径范围，弧面的展开长度经过精确计算，既保证抱紧时有足够的包覆角度，

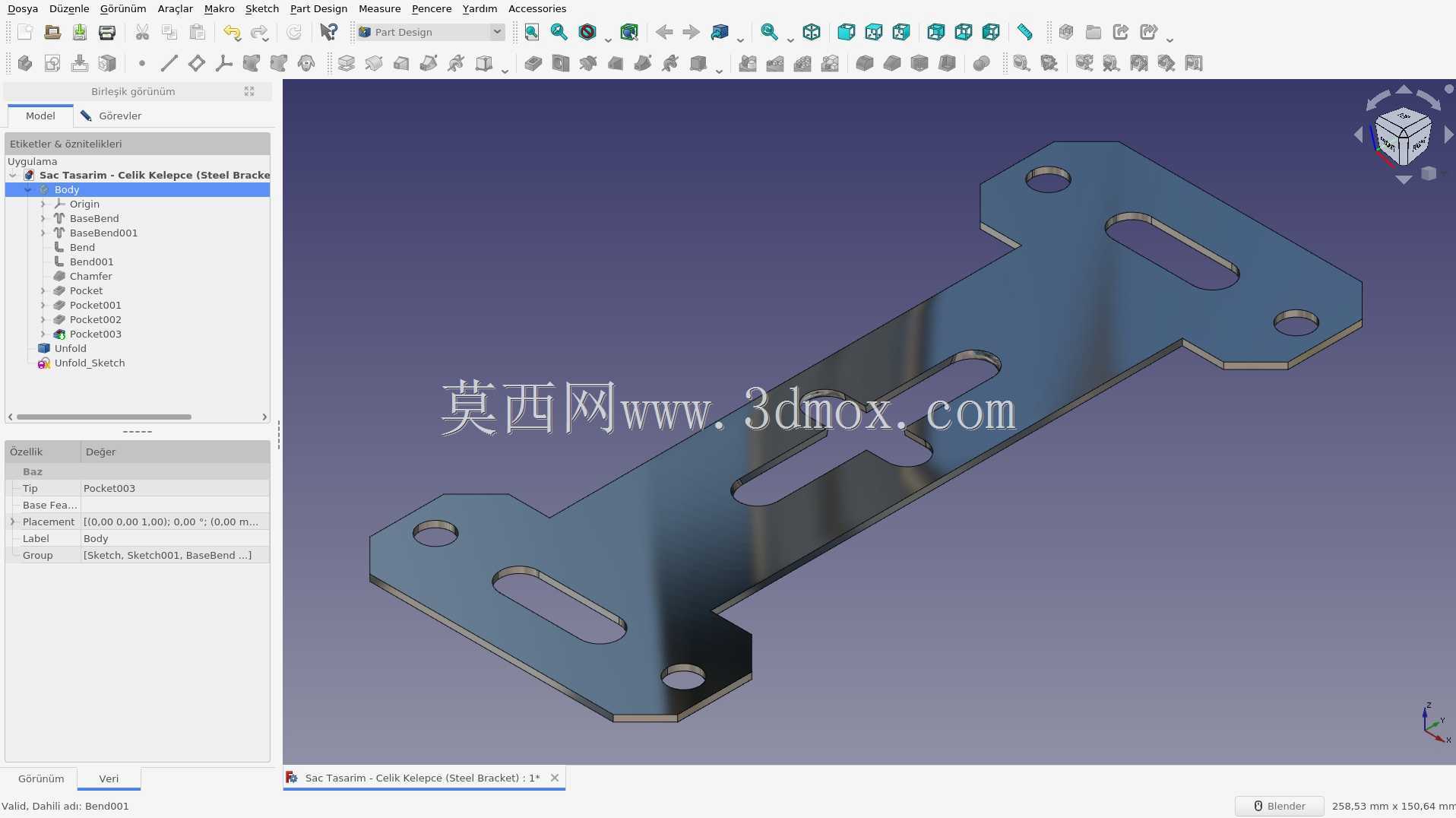

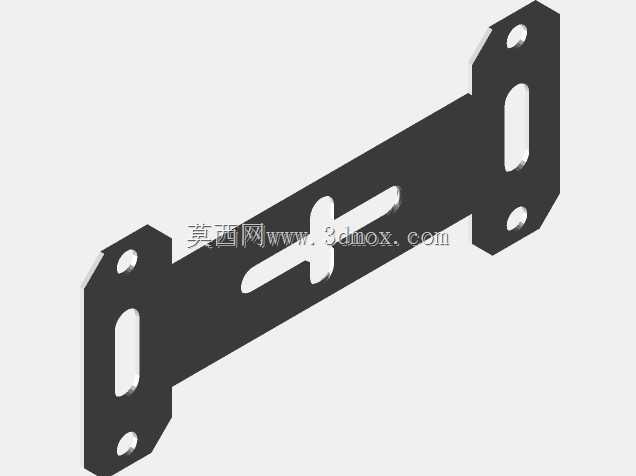

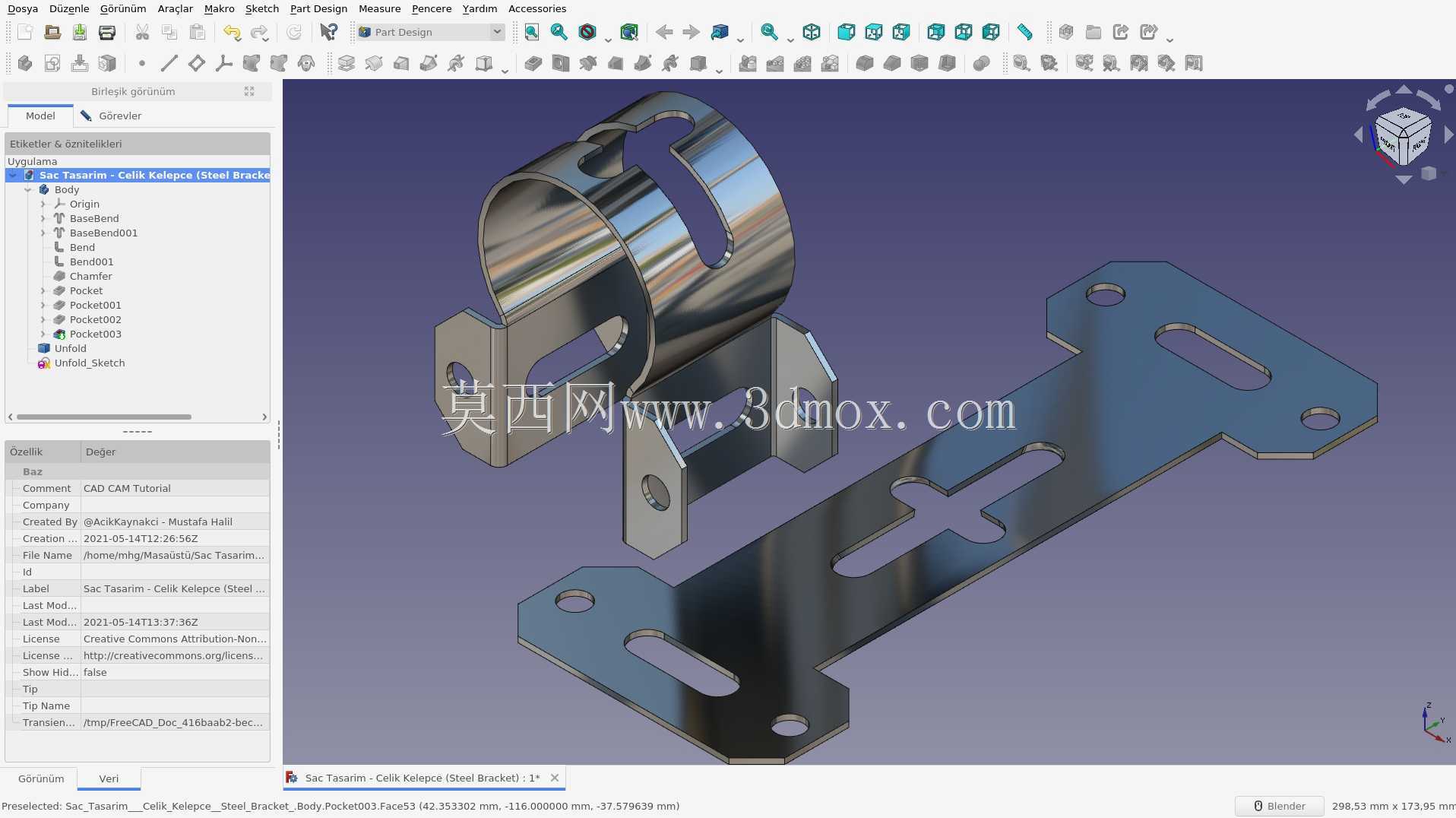

　　又不会因为包覆角度过大导致安装时无法顺利卡入被固定件。折弯工序的排布是整个设计的核心难点，上部弧形段的卷圆、支耳的两次直角折弯、缺口位置的冲裁都需要在钣金展开图上预留对应的折弯系数，不同厚度的钢板折弯时的延展量存在差异，设计时针对常用的1.5mm、2mm厚冷轧钢板分别做了展开尺寸校核，保证折弯成型后各安装孔的位置度偏差控制在0.2mm以内，满足批量生产的装配要求。安装边界方面，两个支耳的安装孔中心距是固定的核心参数，现场安装时只要在基体上按照对应中心距加工安装孔，就能实现支架的快速固定，支架整体的外轮廓尺寸经过优化，安装后不会超出被固定件的径向轮廓太多，避免在狭小安装空间内与周边零部件发生干涉。支耳的折弯高度经过反复验证，

　　既保证了安装时有足够的操作空间放入紧固件与扳手，又不会因为高度过大导致支耳受载时出现过大的挠度变形。从受力特性来看，这款支架主要承受垂直向下的静载荷与小幅的振动载荷，弧形段与被固定件之间的摩擦力配合支耳的固定力，能够抵抗设备运行时产生的小幅振动，不会出现紧固件松动的问题。缺口位置的边缘做了倒圆角处理，避免应力集中导致的疲劳开裂，即便在长期交变载荷的工况下，也能保证足够的使用寿命。不同于分体式抱紧支架需要多个零件组合装配，这款一体成型的钣金支架不需要额外的组装工序，单件即可完成安装，大幅降低了零部件管理成本与装配工时，在批量配套的设备生产线上能够有效提升装配效率。针对户外使用的场景，结构设计时没有存在积液的死角，弧形段与支耳的连接位置都是平滑过渡，雨水或者凝露能够顺着钣金表面自然流下，不会出现积液锈蚀的问题，配合对应的表面处理工艺，能够适应潮湿、多粉尘的复杂工况。在管线固定场景中使用时，这款支架的弧形段内壁可以根据需求加装橡胶减震垫，缺口预留的形变空间能够补偿减震垫的厚度，即便加装3mm厚的减震垫，依然能够实现稳定的抱紧效果，有效隔绝管线与支架之间的振动传递，避免长期振动导致的管线磨损问题。
