手动式管道切割夹紧工装结构设计

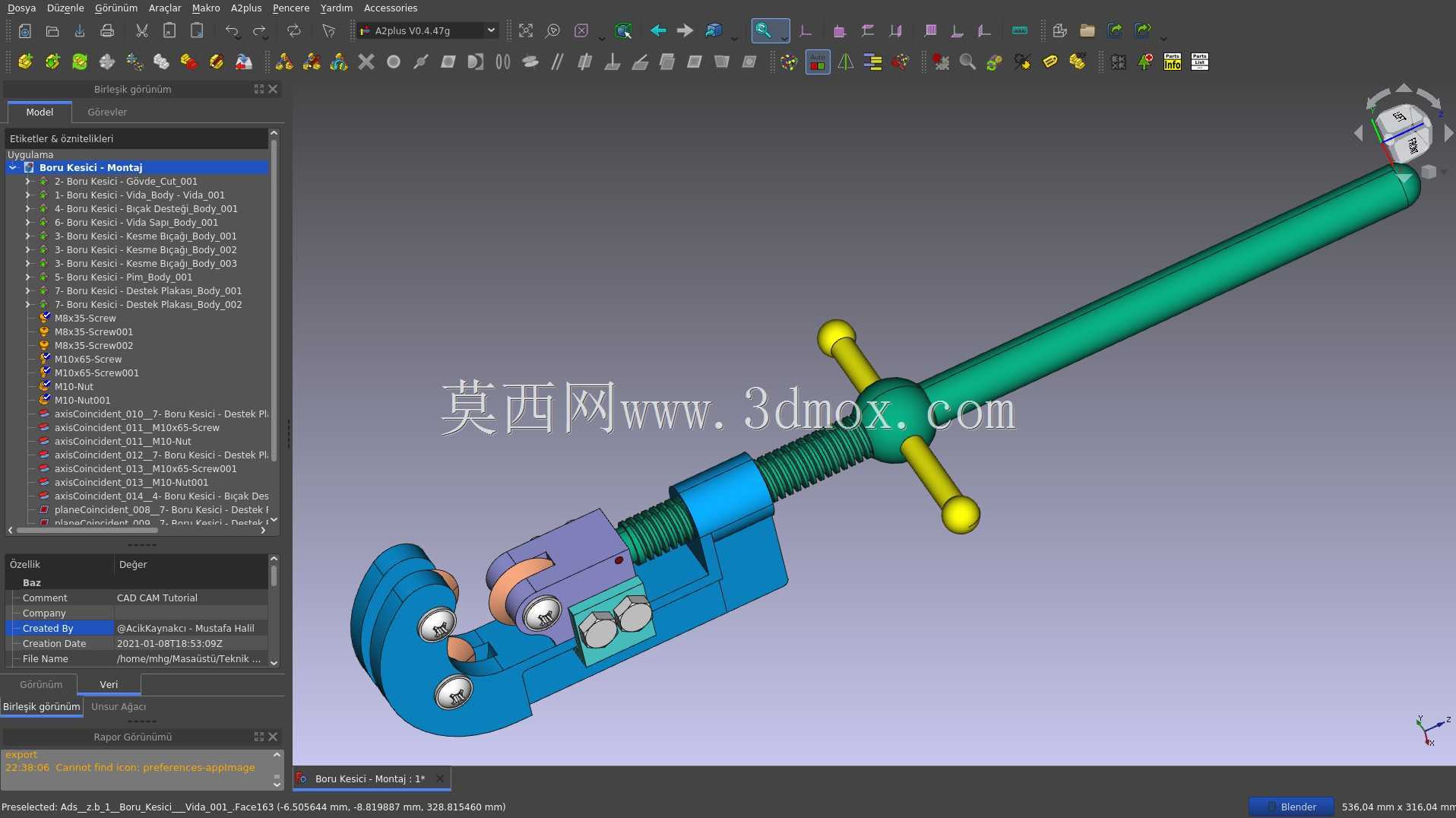

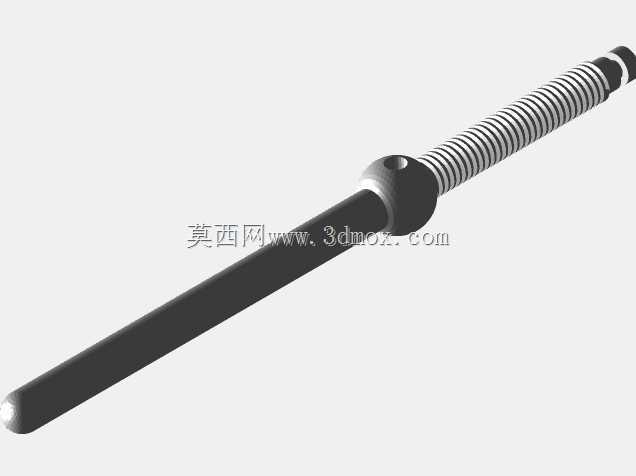

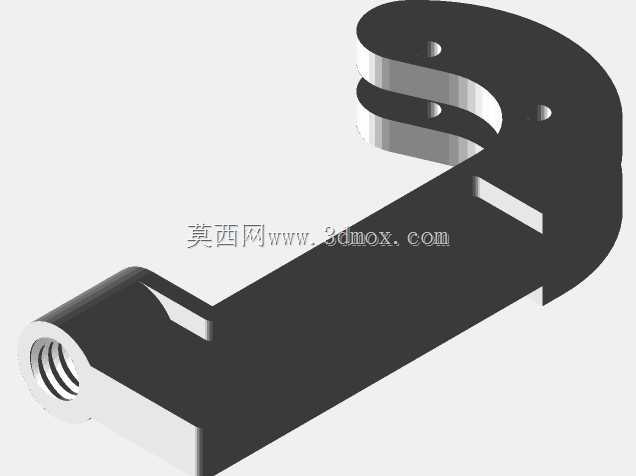

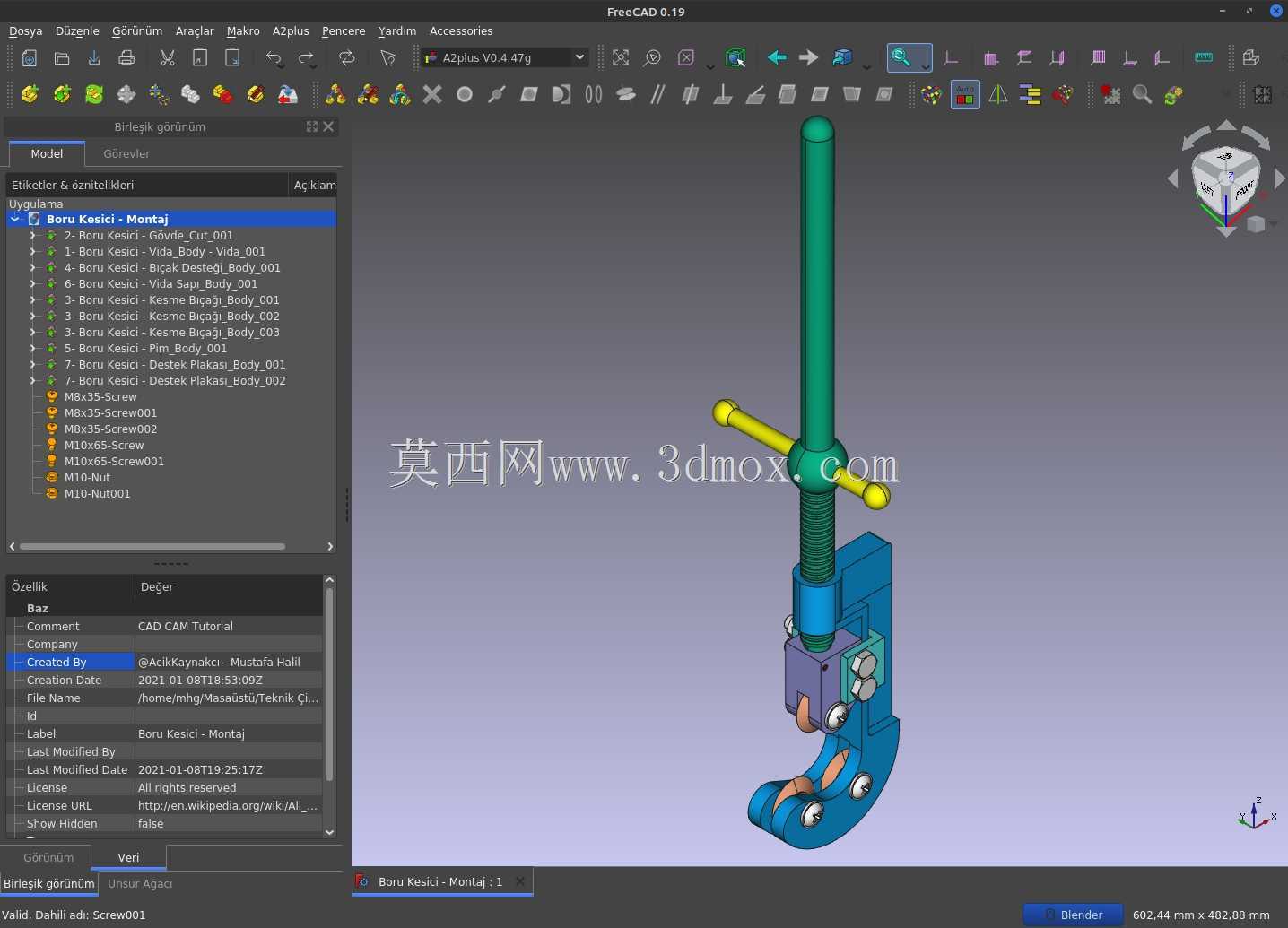

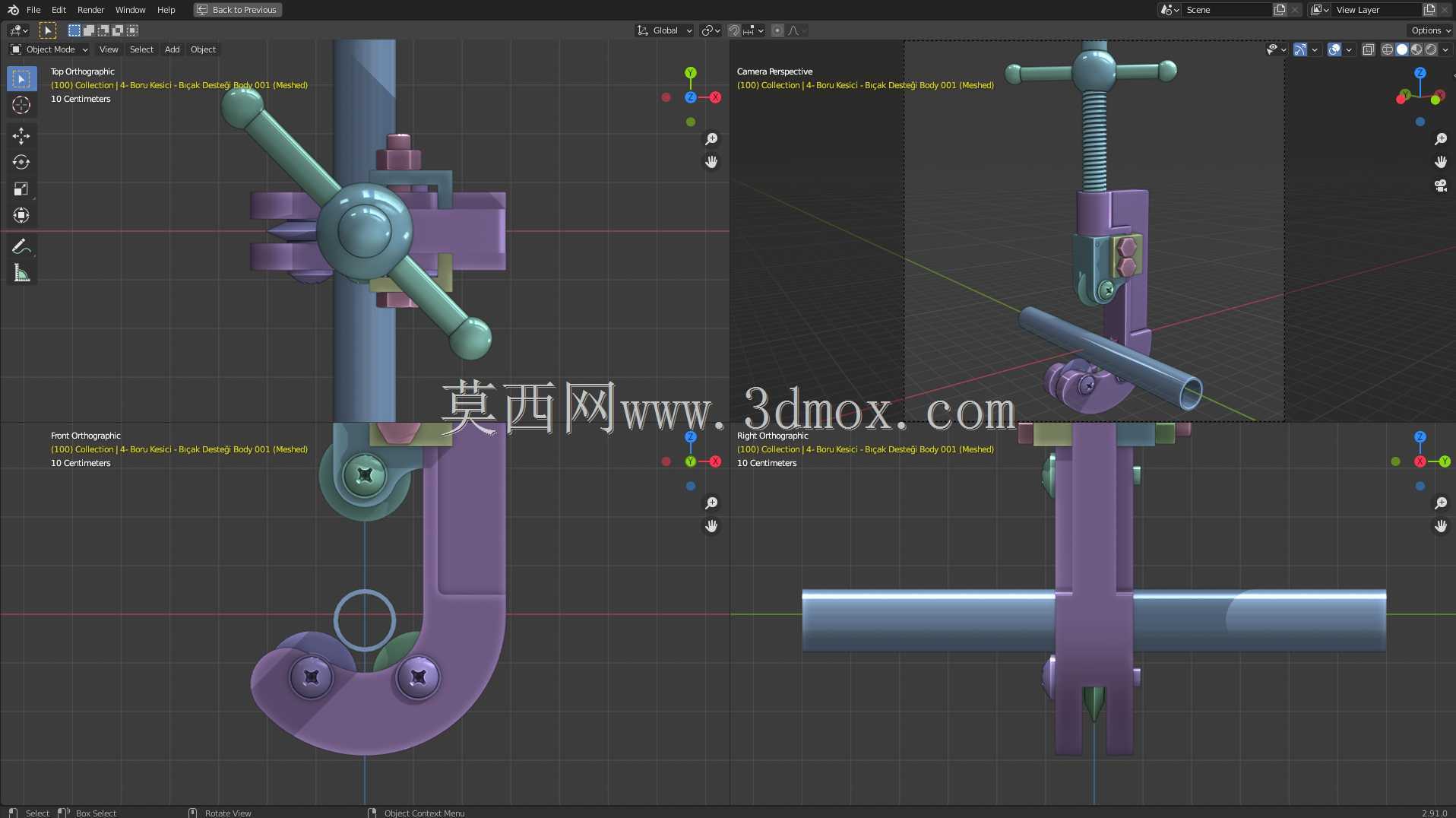

　　在现场管路铺设、水电安装、小型设备管线改造的作业场景里，经常会遇到不同管径金属、塑料管材的定长截断需求，这类作业往往没有大型切管设备的进场空间，手持锯切又容易出现切口偏斜、管口变形的问题，这款手动管道切割工装就是针对这类零散、小空间的切管作业设计的便携作业工具。从结构逻辑来看，整个工装采用C型开口钩式主体作为承载基础，这种开口结构不需要从管材端部穿入，能够直接卡装在管线任意位置，适配已铺设完成的管线中途截断作业，避免了传统环式切管器只能从管端套入的使用局限。工装的上部采用梯形螺纹传动的进给结构，搭配横向布置的加力杆，操作人员转动加力杆时，螺纹副会带动下部的夹紧切割组件垂直下行，

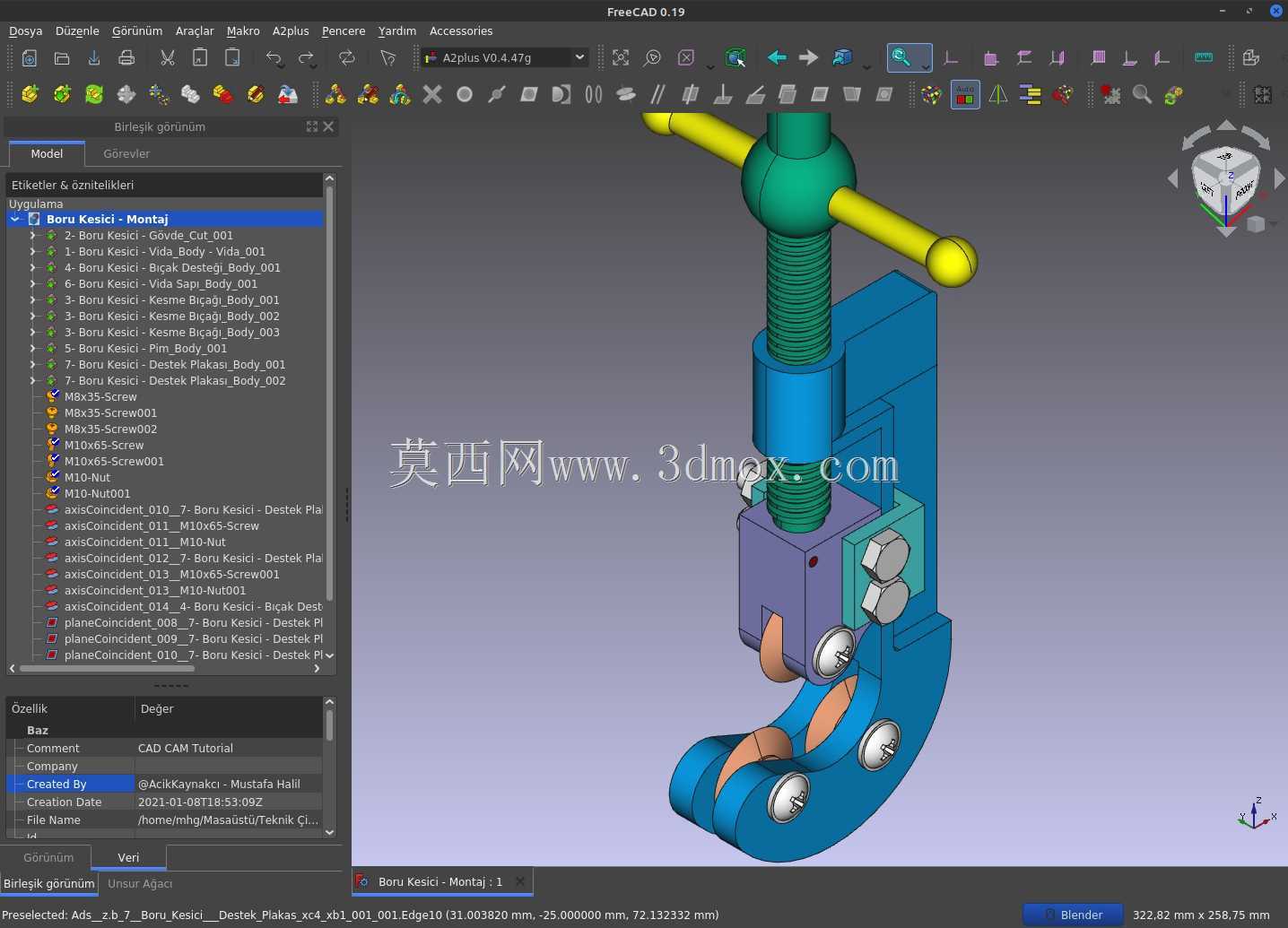

　　梯形螺纹的自锁特性可以保证进给过程中不会因为管材反作用力出现回退，进给量可以通过转动圈数精准控制，避免进刀量过大导致刀片崩损或者管材变形。下部的夹持定位部分采用对称的弧形托块结构，托块的内弧面做了防滑滚花处理，卡装管材时能够形成三点式的稳定支撑，不管是圆度较好的无缝钢管，还是存在轻微椭圆变形的PVC管材，都能通过托块的自适应贴合保证管材轴线与切割刀片的垂直，从结构上避免切口斜口的问题。切割组件集成在进给滑块的侧部，采用标准的滚轮式切割刀片，刀片的转动轴做了防尘密封设计，适配现场多尘的作业环境，不需要频繁加注润滑脂也能保持转动顺畅。整个工装的外形尺寸控制在单手可持的范围，C型开口的最大卡装管径覆盖常规家装、小型工业管路的常用规格，

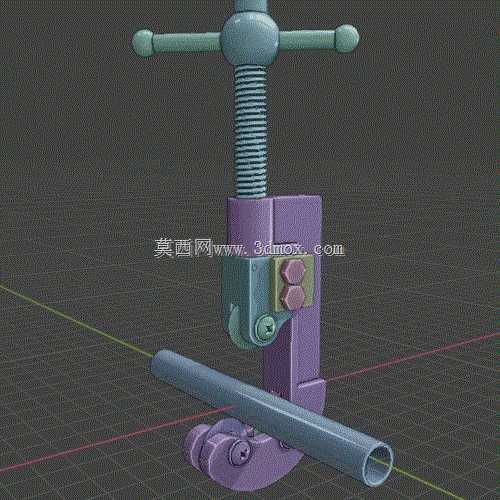

　　安装时不需要额外的固定基础，操作人员一只手扶住工装主体，另一只手转动进给加力杆，同时绕管材缓慢转动整个工装，就能完成整圈的切割作业，切割过程中切口的进给量完全由螺纹副控制，不会出现人工手持钢锯时的跳锯、跑偏问题，切口的平面度能够满足后续套丝、粘接的装配要求，不需要二次打磨修平。从设计细节来看，所有的受力部件都做了圆角过渡处理，C型主体的折弯处做了加厚加强，避免夹紧受力时出现应力集中导致的本体断裂，加力杆的两端做了球形端头，防止转动操作时手部滑脱，所有的连接螺丝都采用内六角标准件，现场维护更换配件时不需要特殊工具，用常规内六角扳手就能完成拆装。和常见的台装式切管设备不同，这款工装完全依靠手动机械结构实现夹紧和进给，不需要电源、

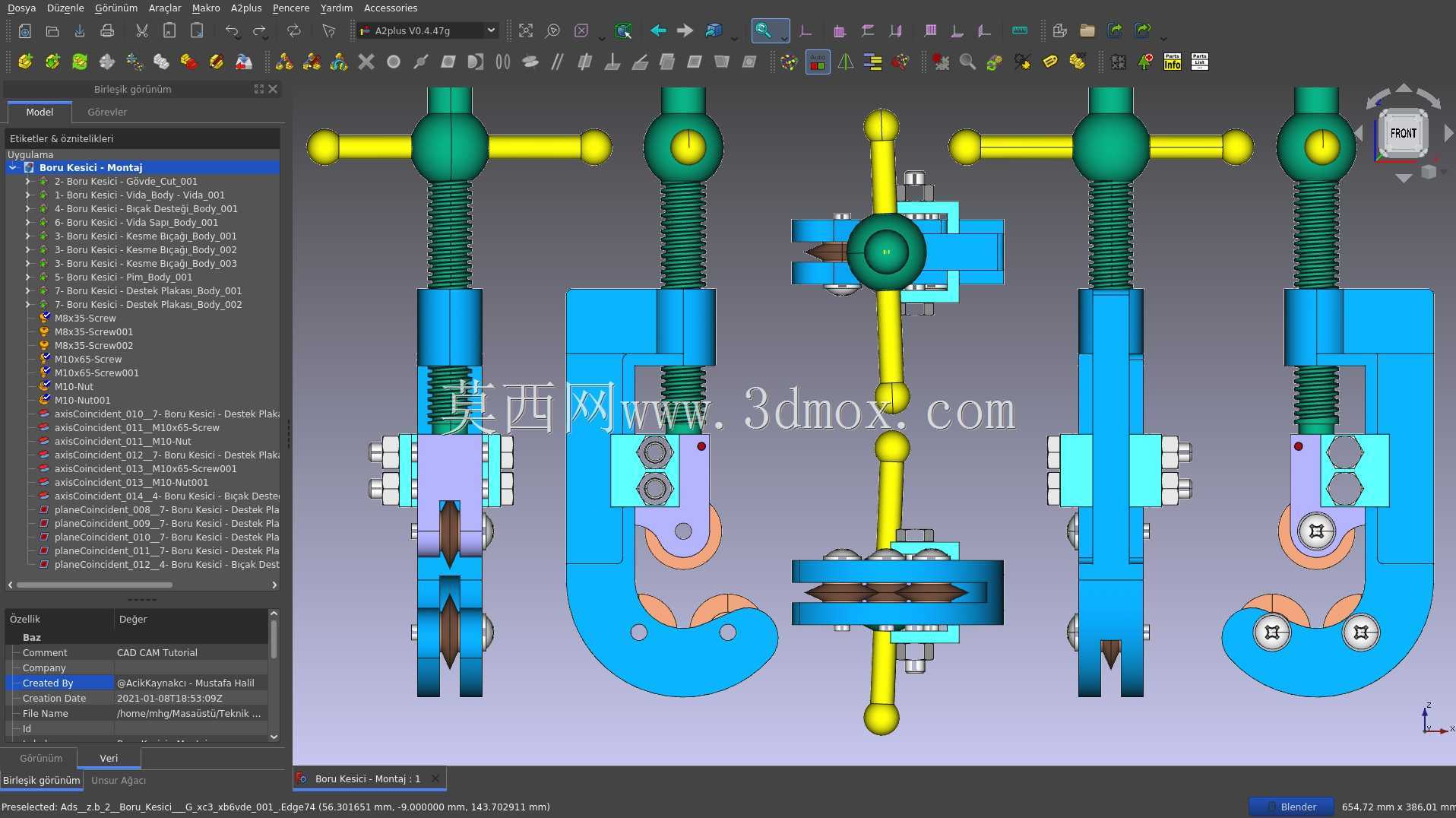

　　气源等动力源，重量控制在便携作业的合理区间，不管是高空管线作业、狭小的管井内作业，还是户外无供电的野外管线抢修场景，都能快速投入使用，解决了小型切管作业便携性和切割精度难以兼顾的问题。在结构建模过程中，各个运动部件都做了干涉检查，螺纹进给的行程预留了足够的安全余量，保证最大管径切割时滑块不会脱出主体导轨，弧形托块的安装位置做了可调节设计，可以根据不同的管材壁厚更换对应规格的刀片和托块，拓展工装的适配管径范围，切割刀片的安装槽采用快拆结构，刀片磨损后不需要拆解整个进给机构，只需要松开固定螺丝就能快速更换刀片，减少现场维护的时间成本。
