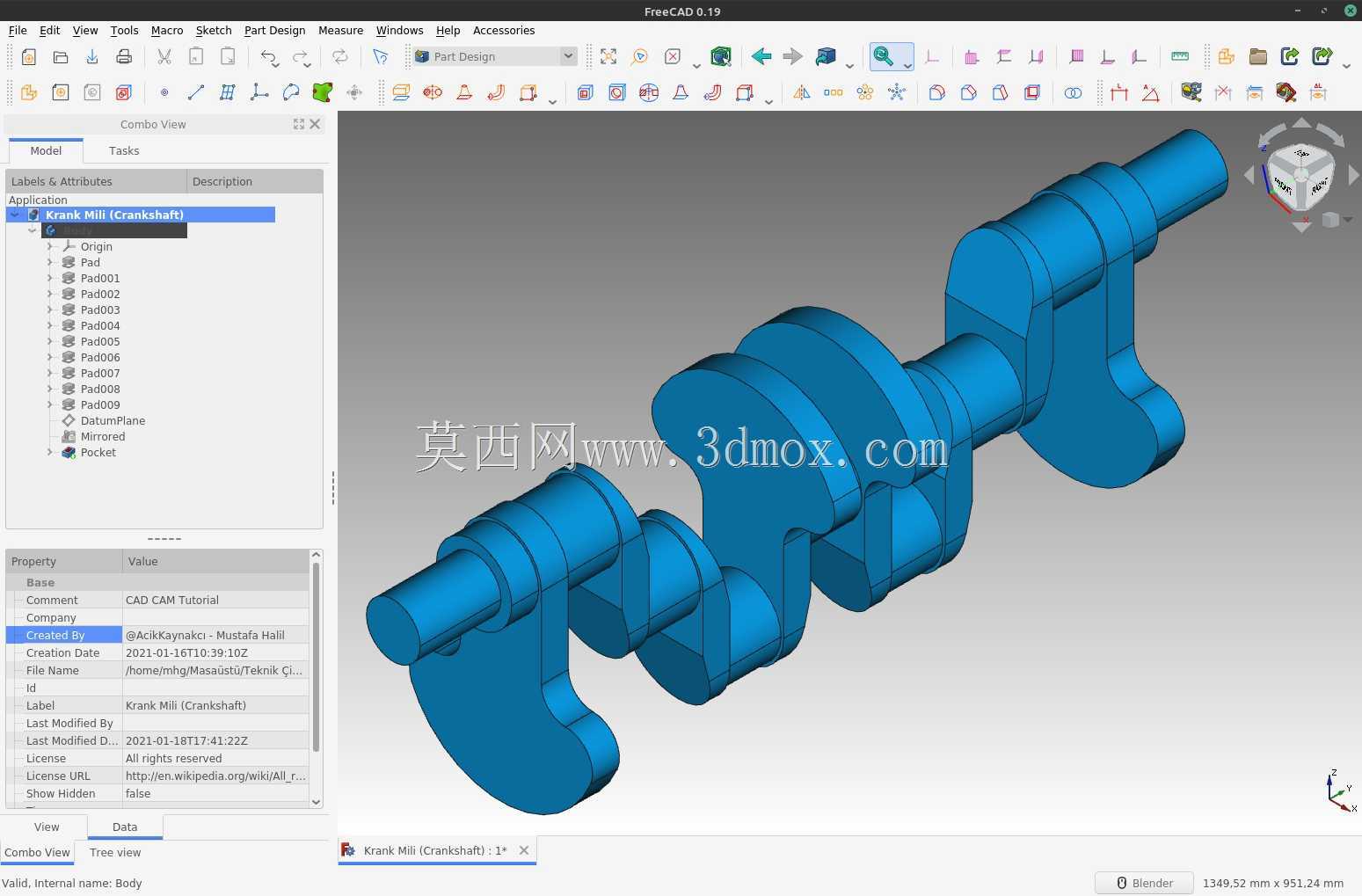

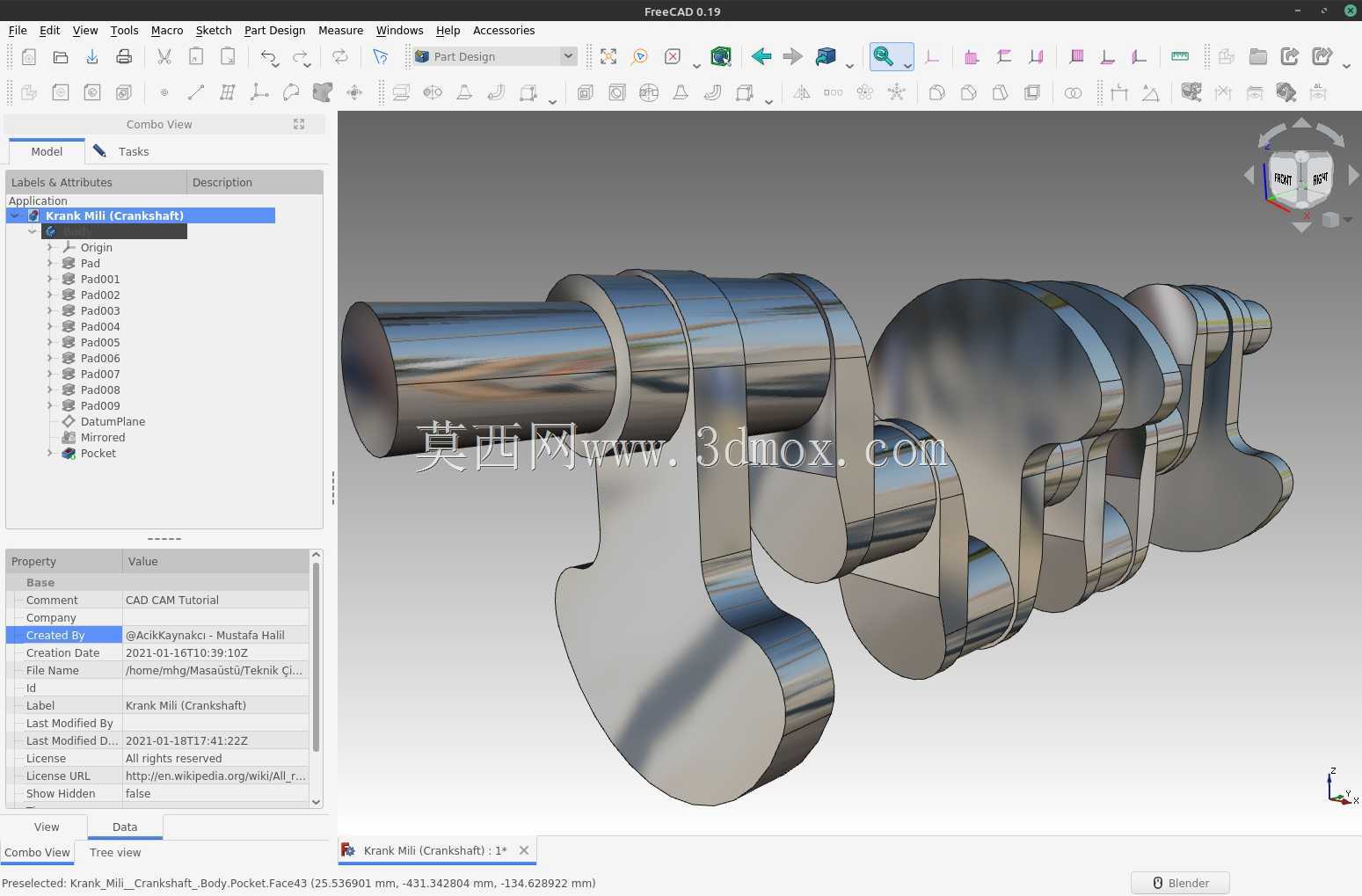

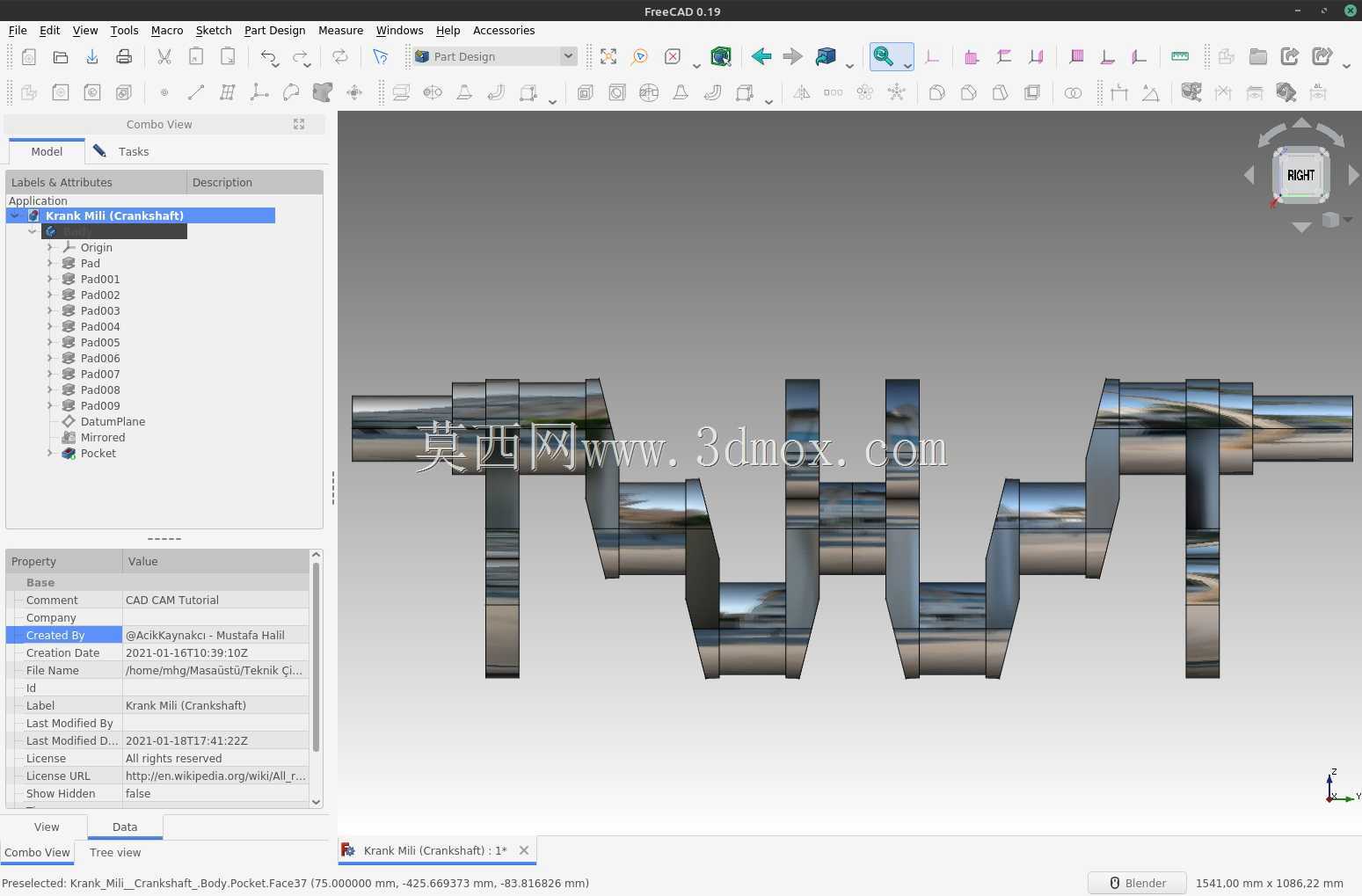

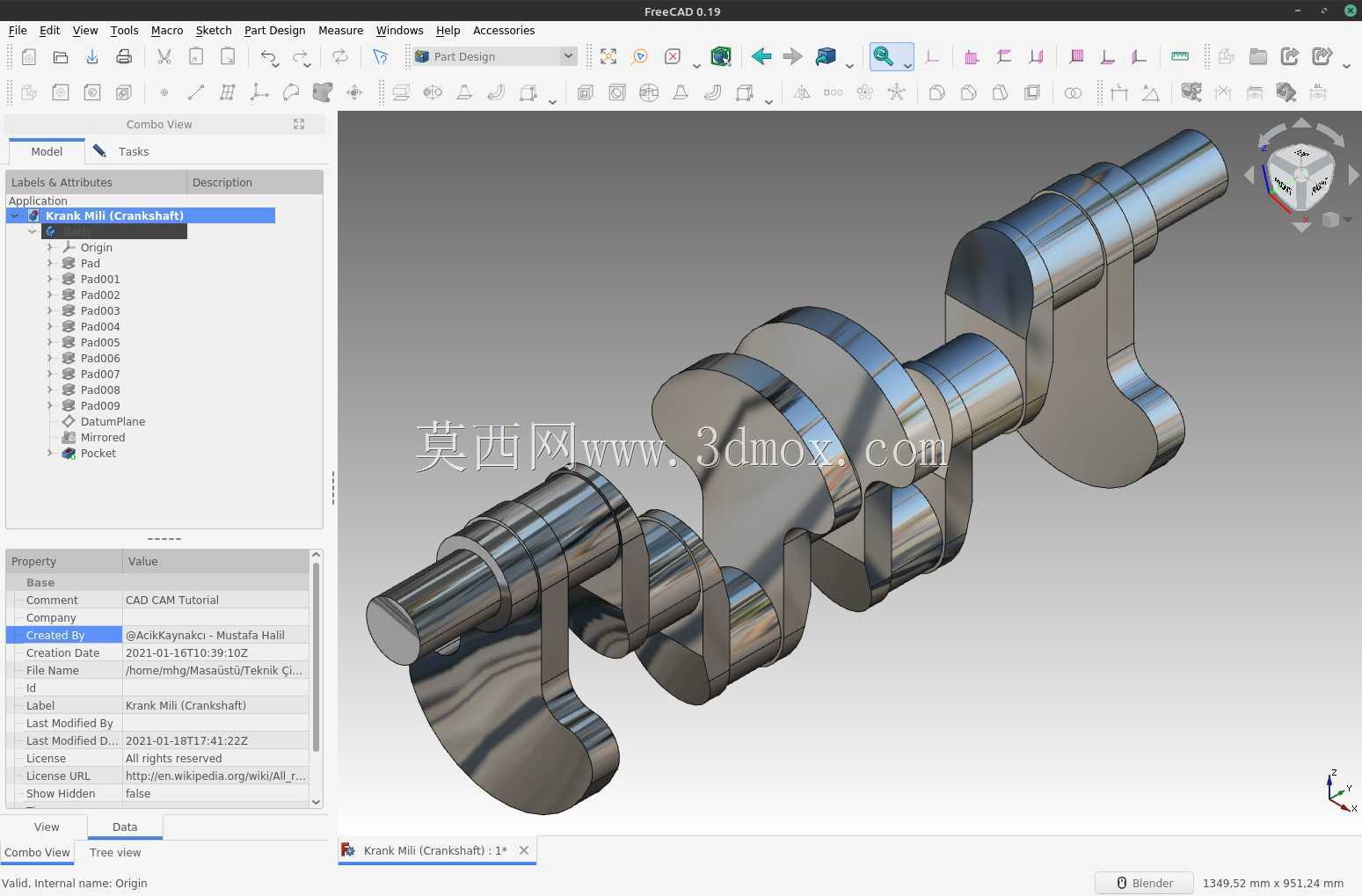

多缸内燃机用整体式曲柄轴结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:457283
  • 多缸内燃机用整体式曲柄轴结构设计
  • 多缸内燃机用整体式曲柄轴结构设计
  • 多缸内燃机用整体式曲柄轴结构设计
  • 多缸内燃机用整体式曲柄轴结构设计
  • 多缸内燃机用整体式曲柄轴结构设计

  在往复式内燃机的动力传递链路中,曲轴是将活塞往复直线运动转化为旋转扭矩输出的核心承载部件,其结构合理性直接决定动力总成的运行平稳性、疲劳寿命与NVH表现。这套多缸曲轴的结构设计,首先围绕多缸机的发火顺序完成曲柄销的相位角排布,相邻曲拐的错角严格匹配对应缸数的做功间隔角,保证各缸往复惯性力与旋转惯性力可通过自身曲拐配重实现部分平衡,降低整机运行时的一阶、二阶振动幅值,减少主轴承座的交变载荷冲击。从结构细节来看,主轴颈与曲柄销均采用大圆角过渡设计,避免轴颈与曲柄臂连接位置出现应力集中,这一区域是曲轴工作过程中承受弯扭复合载荷的薄弱点,圆角滚压工艺的预留设计可进一步提升表面残余压应力,抵消部分工作拉应力,提升疲劳强度。

  曲柄臂的外形并非规则矩形,而是结合平衡配重需求做了异形轮廓优化,在保证平衡率满足设计要求的前提下,尽可能去除非承载区域的材料,降低曲轴整体转动惯量,减少发动机加速过程的惯量损耗,同时控制曲轴总成的自重。主轴颈的直径、长度尺寸匹配主轴承座的安装孔位公差带,轴颈表面的粗糙度要求满足滑动轴承的油膜形成条件,轴向定位结构设置在中间主轴颈位置,可平衡曲轴受热膨胀后的轴向窜动量,避免工作过程中出现轴向卡滞或窜动超差。曲柄销的直径设计兼顾连杆大头的安装空间与轴颈承载能力,油道孔采用斜向贯通设计,从主轴颈表面连通至曲柄销工作面,可将主油道的压力润滑油直接输送到连杆轴承摩擦副,保证高转速工况下的润滑可靠性,油道孔口位置做了倒角修圆处理,

  避免油孔边缘出现应力集中引发的疲劳裂纹。在实际装机场景中,这类曲轴适配直列多缸四冲程内燃机,可广泛应用于乘用车动力总成、小型工程机械动力单元、固定式发电机组动力源等场景,前端输出端可连接正时齿轮、皮带轮,驱动配气机构、冷却水泵、发电机等附件,后端通过法兰连接飞轮总成,输出旋转扭矩至传动系统。设计过程中需要严格控制各曲拐的形位公差,包括主轴颈的同轴度、曲柄销与主轴颈的平行度、各曲拐的相位角公差,这些参数直接影响活塞的行程精度、连杆的工作姿态,若公差超差会导致活塞偏磨、连杆轴承偏载、整机振动超标等问题。曲轴的轴向尺寸链需要与缸体长度、活塞连杆组的安装高度做匹配计算,保证活塞在上止点、下止点位置时的余隙高度符合设计要求,

  避免出现活塞撞气门、活塞碰缸盖等装配故障。平衡块的轮廓设计需要避让缸体内腔的加强筋、主轴承盖螺栓等周边结构,保证曲轴旋转过程中无运动干涉,同时平衡块的质心半径经过精确计算,可抵消对应曲拐位置的旋转惯性力与活塞连杆组的一阶往复惯性力,将整机平衡率控制在合理区间,平衡率过高会增加曲轴自重与转动惯量,过低则会导致振动超标,需要结合整机的定位做权衡设计。轴颈的油槽布置避开主承载区,保证滑动轴承的承压面完整,避免油槽破坏油膜连续性导致的轴承烧蚀故障,曲轴两端的密封结构安装位预留了油封的配合公差,保证前后端的机油密封可靠性,减少机油渗漏风险。
