内燃机用分体式曲柄连杆结构设计

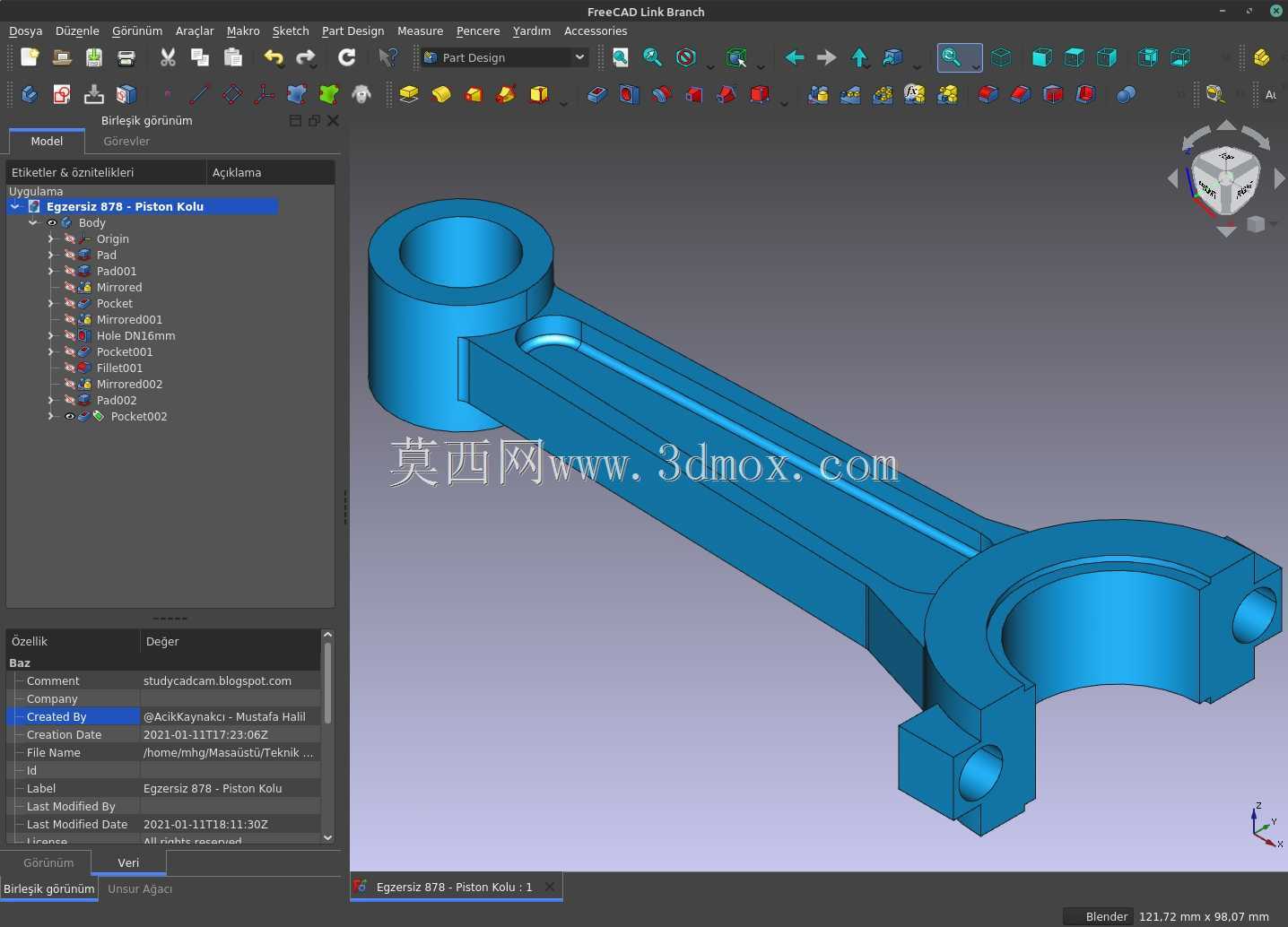

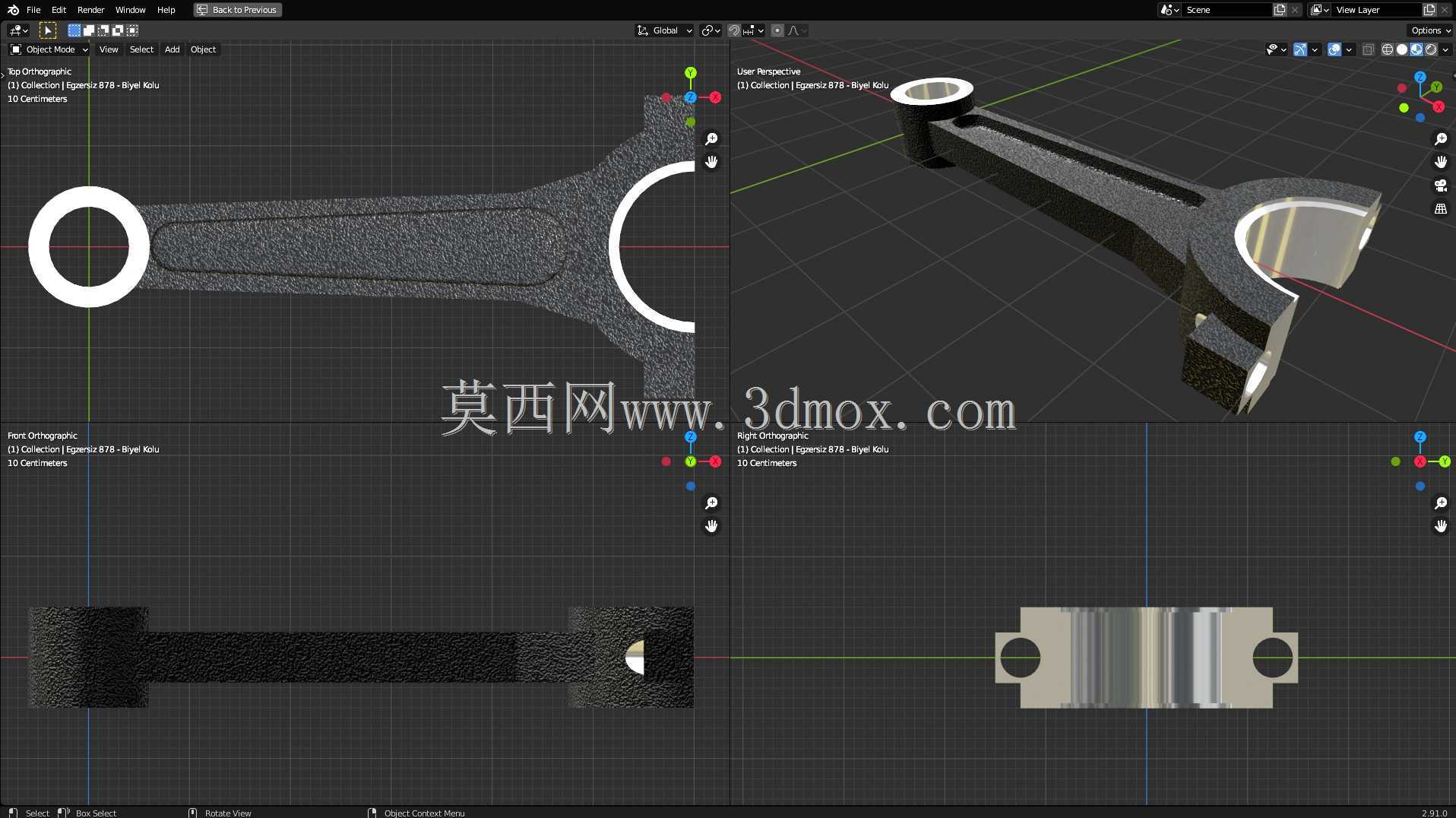

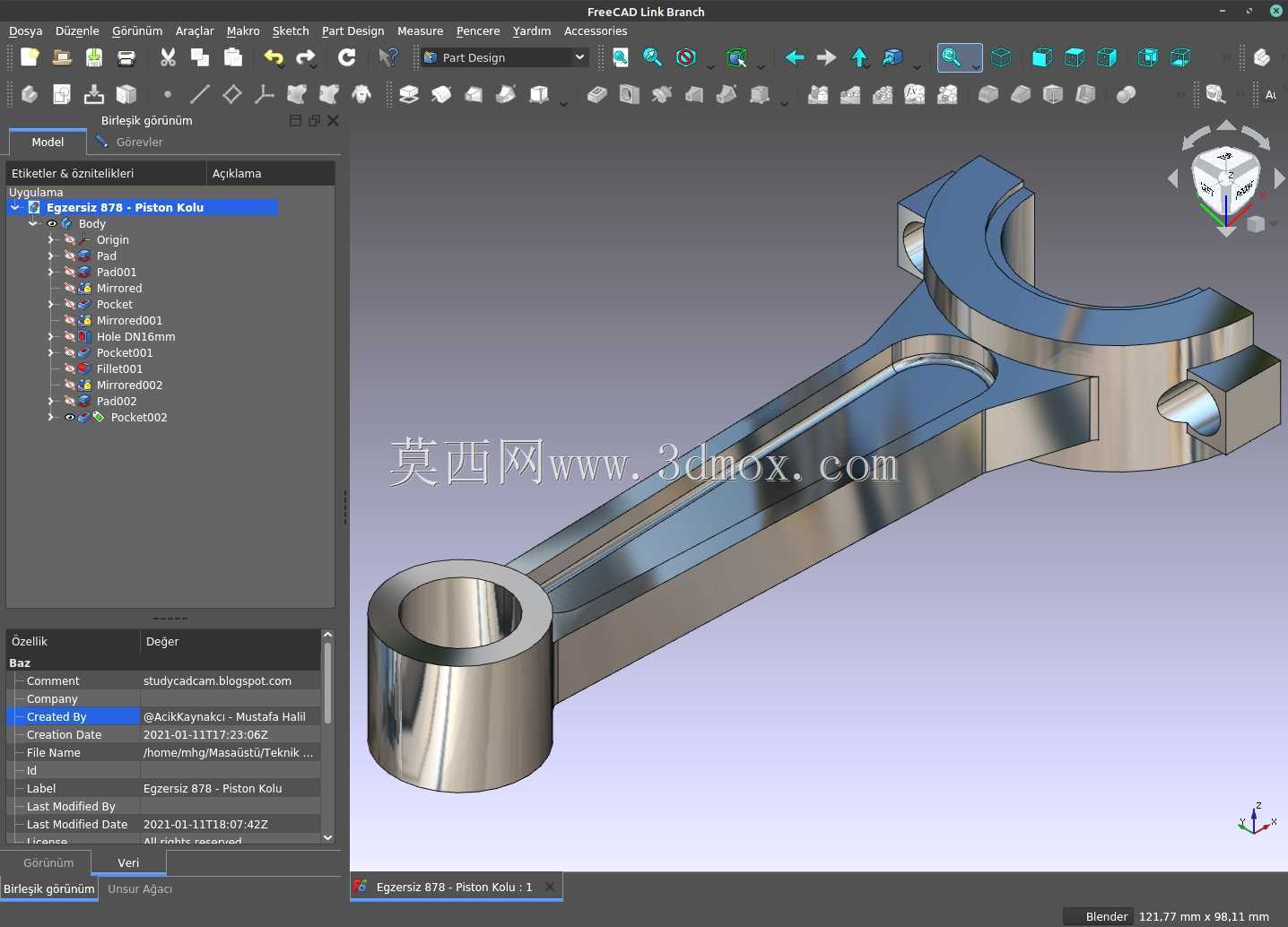

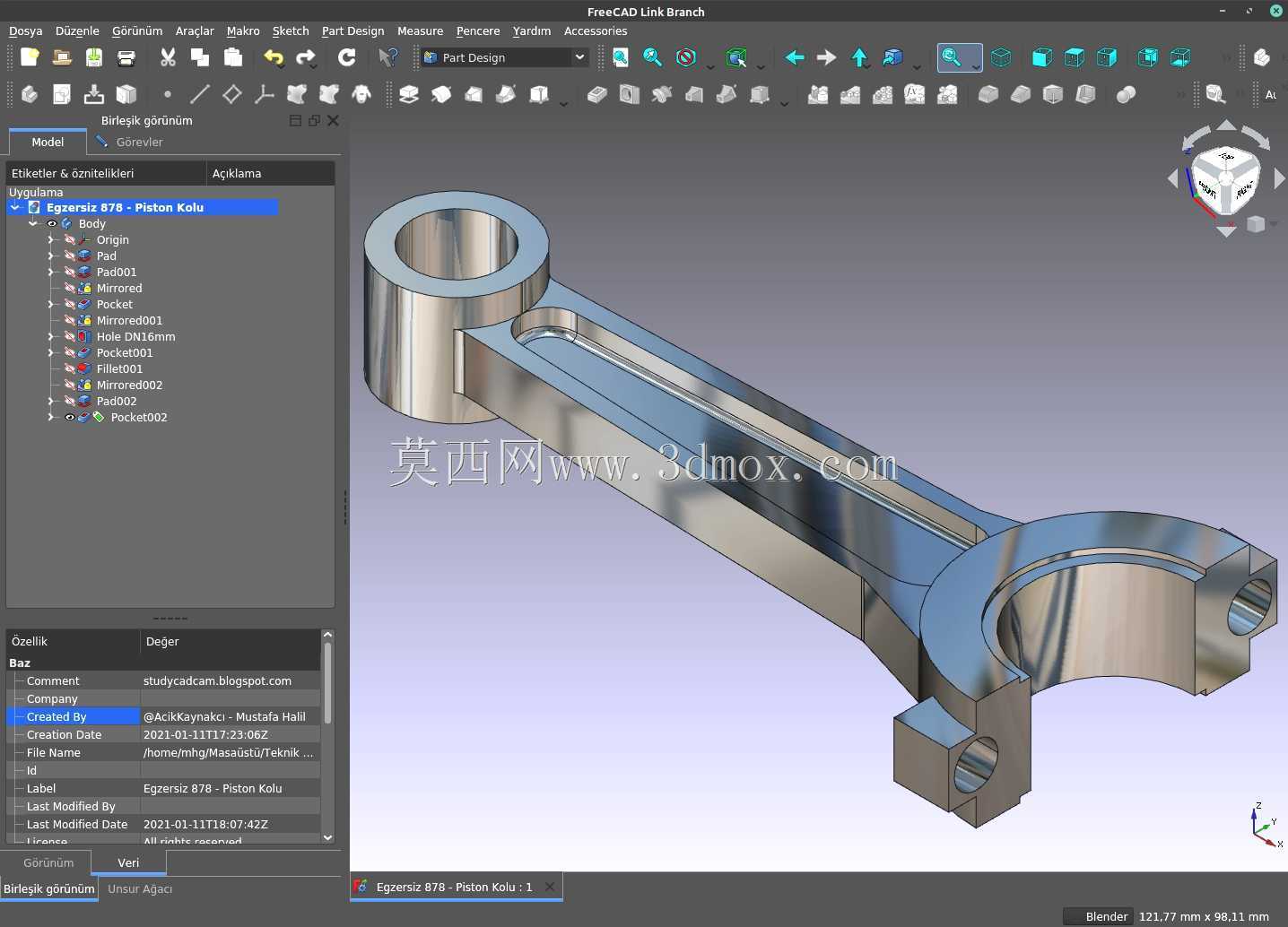

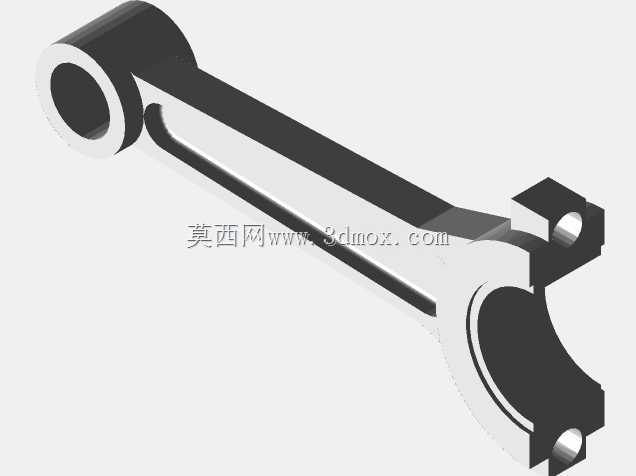

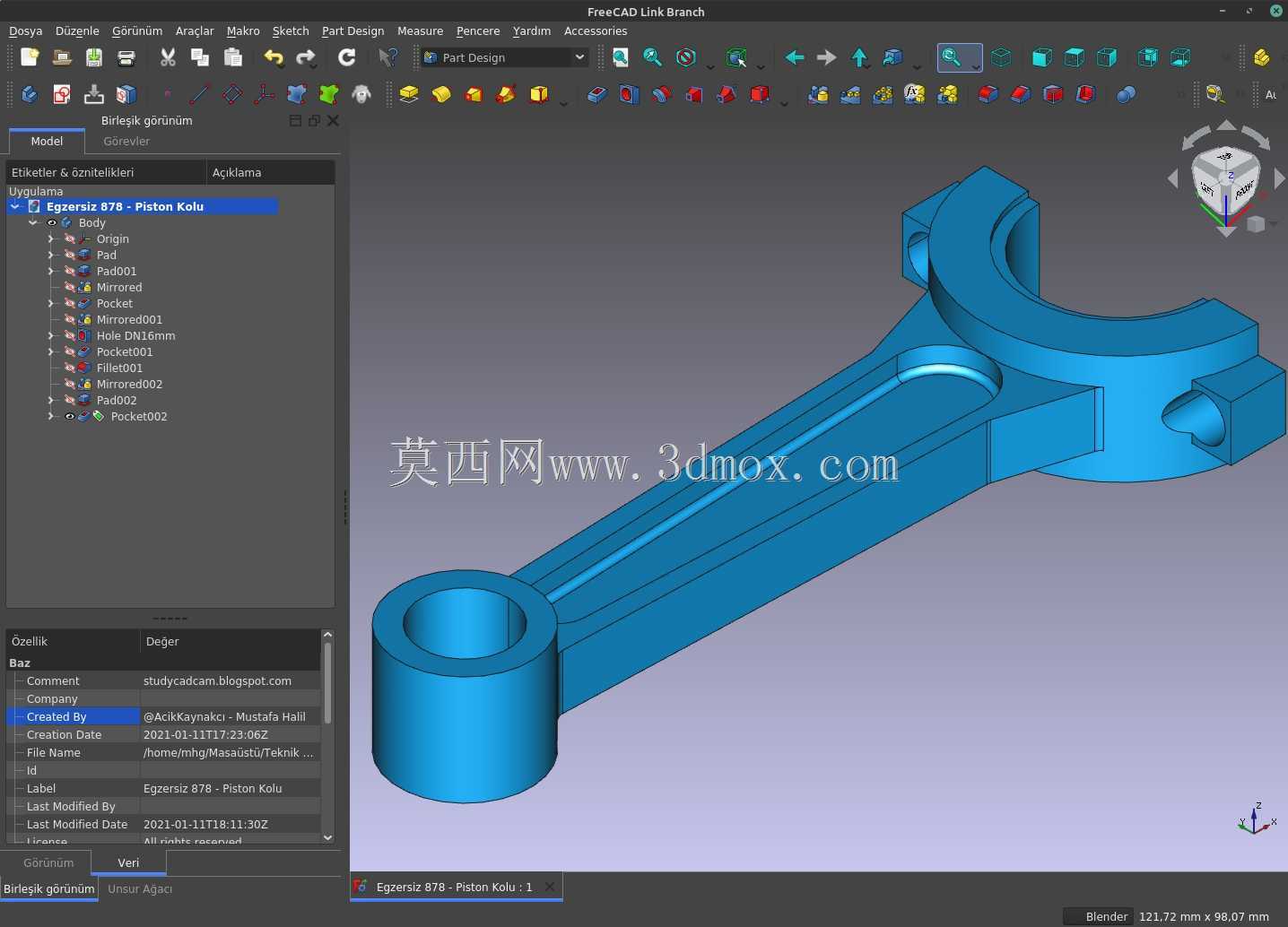

　　这套连杆结构主要适配中小排量往复式内燃机的动力传输场景，是连接活塞组与曲轴的核心传动部件，日常工况下需要承受活塞往复运动带来的交变冲击载荷，同时将活塞的直线往复运动转化为曲轴的旋转扭矩输出，广泛应用在通用汽油机、小型柴油机以及部分往复式压缩设备的动力单元中。从实际使用场景来看，这类连杆的工作环境长期处于高温、高载荷、交变应力的状态，设计阶段首先要平衡结构强度与运动件惯量的矛盾——如果整体做的过于厚重，会增大曲轴系的旋转惯量，拉高动力输出的损耗，还会加剧高速运转时的振动；如果壁厚控制过薄，又会在爆发冲程的瞬间冲击下出现杆身变形、大头端盖断裂的失效风险。本次设计的杆身采用了工字形截面结构，沿着杆身长度方向做了等强度过渡，

　　从小头端到大头端的截面模量逐步变化，匹配不同位置的受力分布：小头端直接承接活塞销传递的爆发压力，局部做了加厚的衬套安装位，预留了足够的过盈配合余量，避免长期运转后衬套松旷；杆身中间的减重槽既降低了整体运动质量，又不会削弱纵向的抗弯、抗扭强度，同时还能给曲轴箱内的飞溅润滑油留出导流空间，让机油可以顺着杆身的槽面流到大小头的配合间隙处，实现运转过程中的持续润滑。大头端采用分体式斜切结构，相比平切结构，斜切的分型面可以减小连杆螺栓的受剪载荷，同时也能让连杆在装配时顺利通过气缸套的内径，不会出现装配干涉的问题；端盖与杆身的定位采用了高精度的止口定位结构，保证每次拆装后都能复位到设计位置，避免错位导致的曲轴轴颈偏磨。安装边界方面，

　　小头端的活塞销孔尺寸按照通用内燃机的标准活塞销规格设计，孔内预留了铜衬套的压装余量，衬套内壁设计有布油槽，保证活塞销与衬套之间的油膜连续；大头端的轴瓦安装位严格匹配对应曲轴的连杆轴颈直径，端盖的两个螺栓孔做了铰制加工，螺栓采用预应力拧紧的设计逻辑，保证在最高设计转速下，端盖与杆身的结合面不会出现分离间隙。设计过程中还特意校核了连杆的运动干涉轨迹，在曲轴运转的整个循环里，杆身与曲轴平衡块、气缸壁下部的最小间隙都控制在安全范围内，不会出现运动碰擦的问题；大小头的中心距严格按照内燃机的冲程参数匹配，直接决定了活塞的上下止点位置，一旦中心距出现偏差，会直接导致压缩比变化，甚至出现活塞碰撞气门的严重故障。从受力仿真的角度来看，

　　杆身的应力集中点主要分布在大小头与杆身的过渡圆角处，设计时特意将圆角半径做了加大处理，避免锐角导致的应力集中，提升连杆的疲劳寿命，能够长期承受交变载荷的冲击而不出现裂纹。另外，大头端侧面还预留了润滑油的喷油孔位置，运转时从曲轴油道喷出的压力机油可以通过这个孔直接喷到活塞内腔，给活塞顶部降温，同时润滑活塞销与连杆小头的配合面，这也是很多同类连杆设计中容易忽略的细节，直接影响整套动力单元的长期运转可靠性。
