手动杠杆式快速夹持夹具结构设计

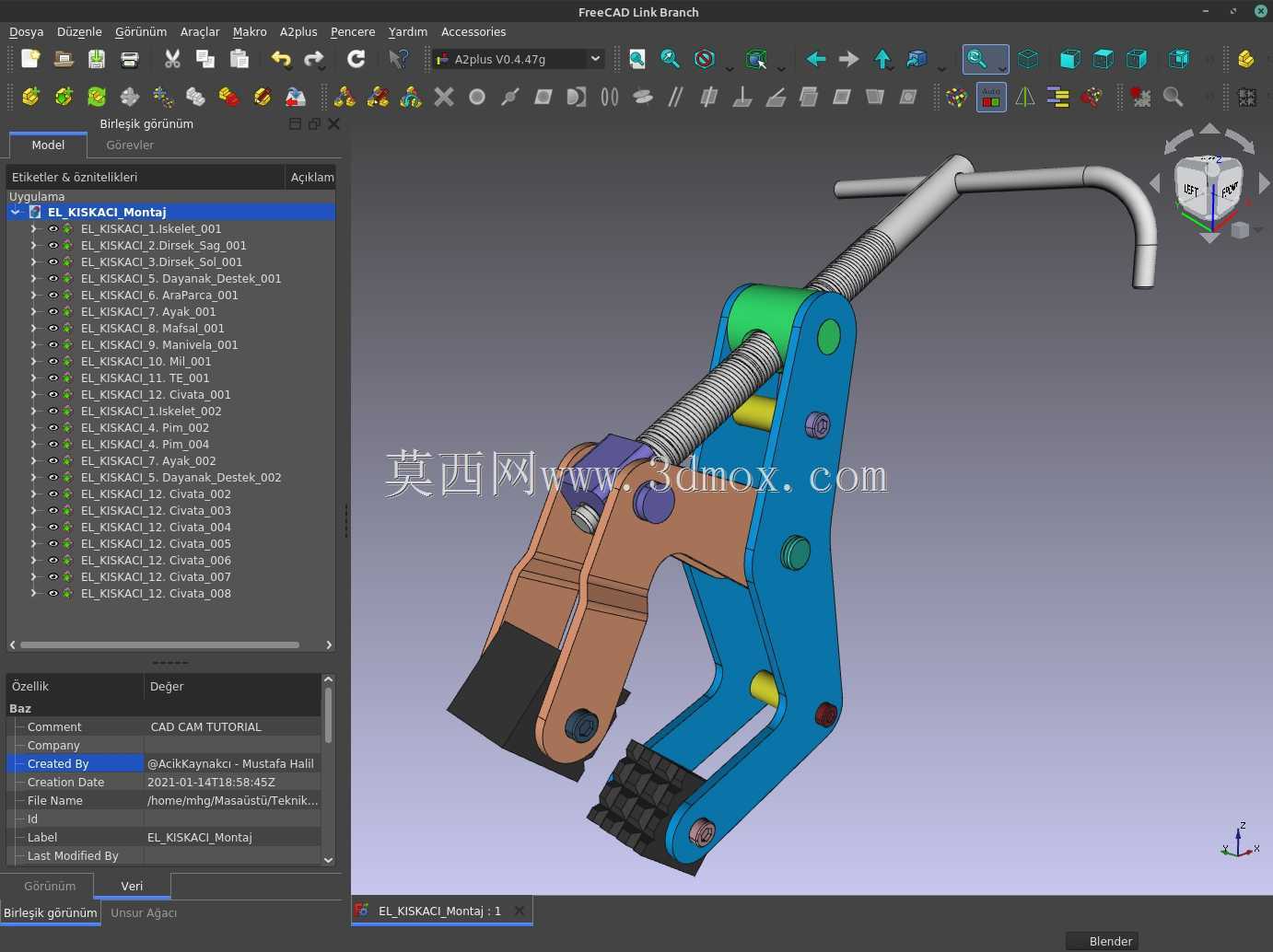

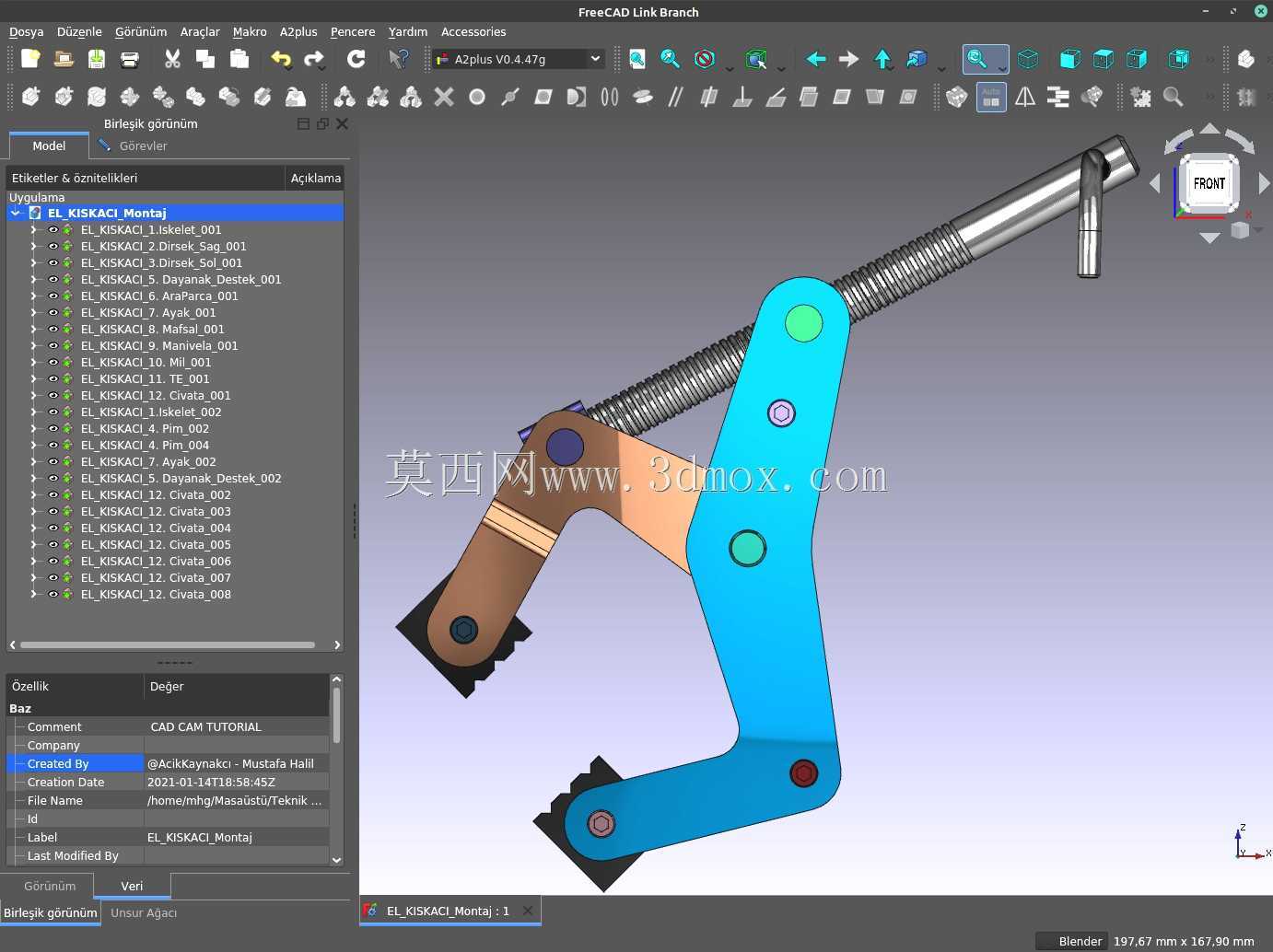

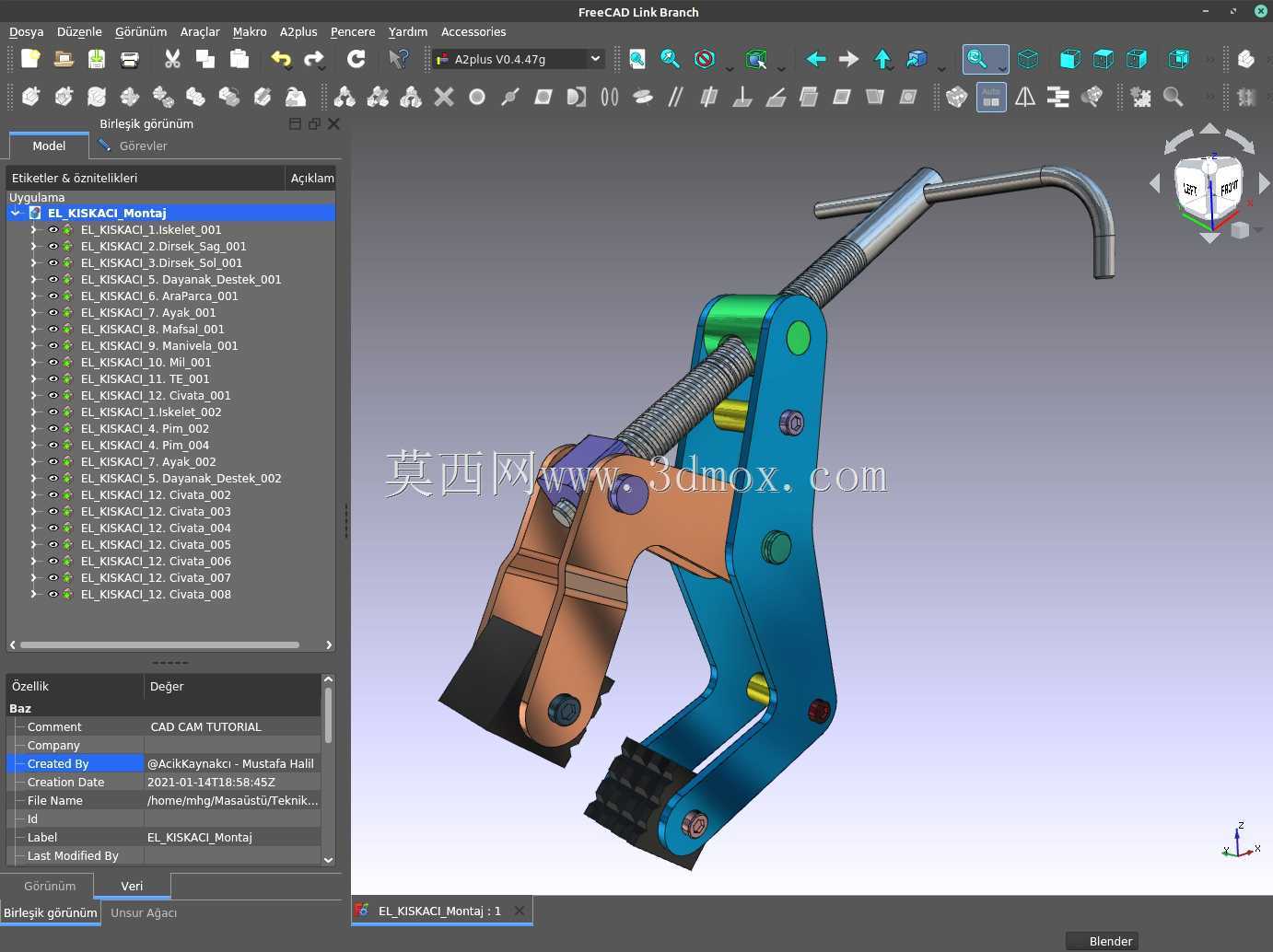

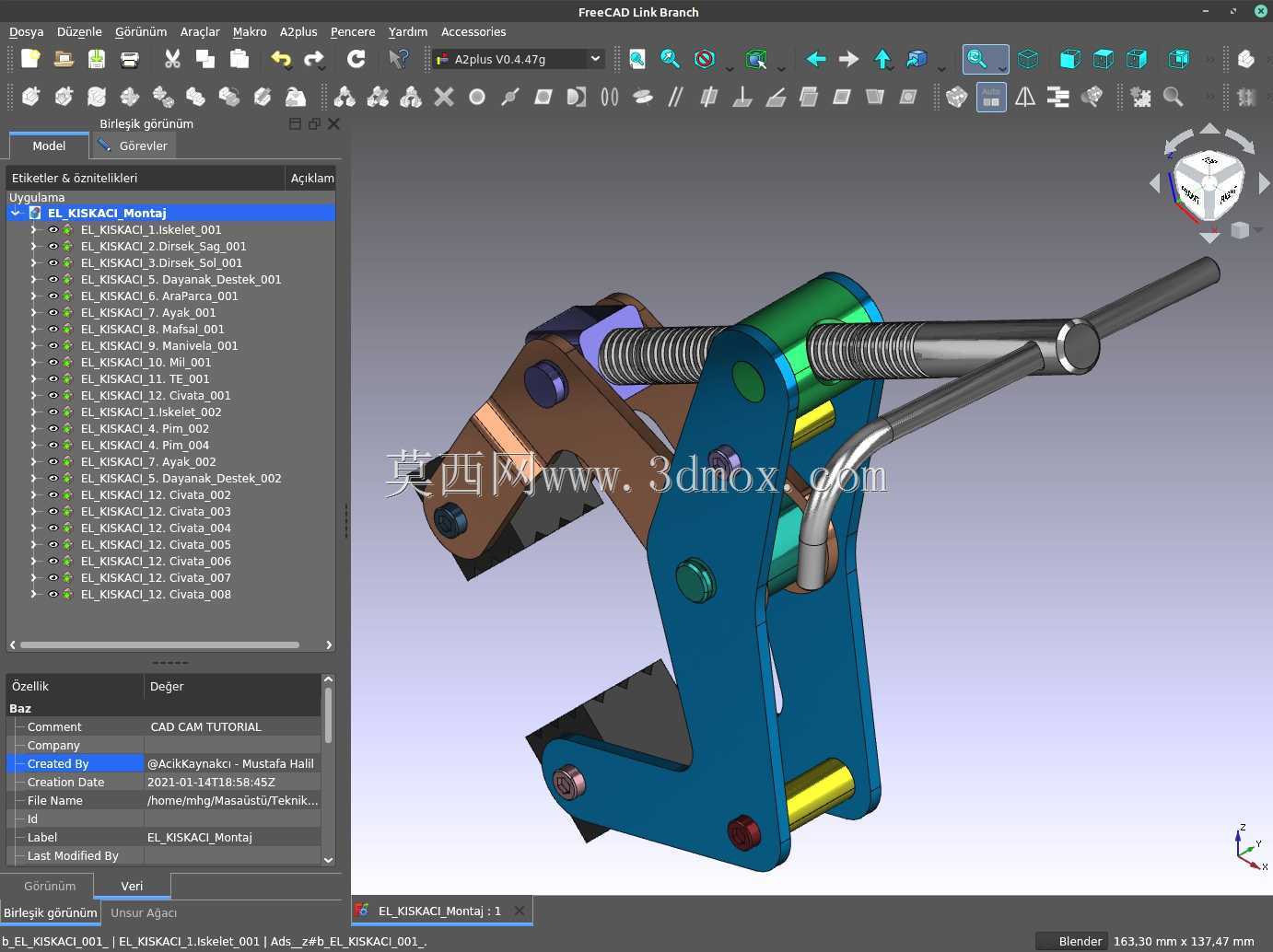

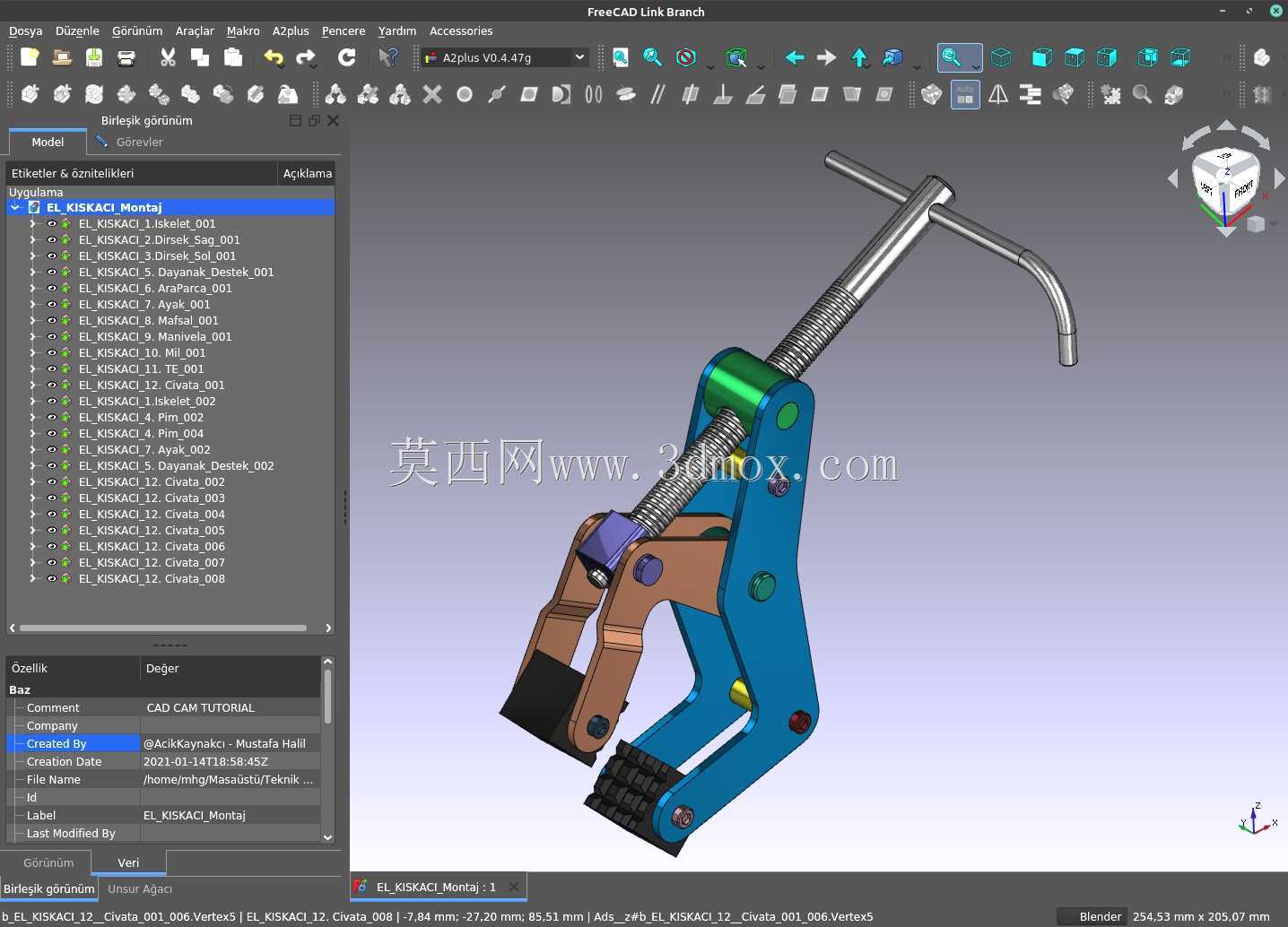

　　在机加工工位的工件装夹、装配线的零部件临时固定、焊接工位的工件定位场景里，这类手动杠杆式夹具的使用频率远高于动力夹紧装置，尤其是小批量多品种的生产场景，不需要布设气源、液压管路，随手取用就能完成工件的快速压紧，操作门槛极低，一线作业人员不需要额外培训就能熟练使用。从结构逻辑来看，这套夹具采用了经典的肘节杠杆增力结构，通过手柄的扳动行程带动内部连杆机构越过死点位置，实现夹紧状态的机械自锁，就算作业过程中受到振动、外力冲击，夹紧状态也不会意外松脱，可靠性完全能满足常规工位的装夹需求。夹头位置做了可更换的防滑压块设计，压块表面带有防滑齿纹，接触工件时能增大摩擦力，避免夹紧过程中工件出现滑移，同时压块采用耐磨材质制作，

　　长期使用磨损后可以单独更换，不需要整体报废夹具，能降低长期使用的耗材成本。整体结构的受力路径经过优化，手柄处施加的人力通过多级杠杆放大后传递到压头位置，只需要很小的扳动力就能输出足够的夹紧力，就算是手部力量较小的作业人员也能轻松操作，不会出现夹不紧或者扳不动的情况。从安装边界来看，夹具底座预留了标准的安装孔位，可以直接通过螺栓固定在工装台、焊接平台或者专用工位架上，安装孔的间距符合通用工装的安装尺寸规范，不需要额外加工转接板就能完成适配，整体外形紧凑，不会占用过多的工位操作空间，在狭窄的装配工位也能灵活布置。设计过程中对各铰接点的配合间隙做了合理控制，既保证各活动部件扳动时顺畅无卡滞，又不会因为间隙过大导致夹紧定位精度超差，

　　铰接位置都加装了耐磨衬套，长期反复扳动也不会出现铰接孔磨损失圆的问题，能长期保持夹紧精度的稳定性。夹具的手柄做了符合人体工学的弯曲造型，末端做了圆滑过渡处理，长时间操作也不会硌手，扳动行程控制在人手舒适操作的角度范围内，单次夹紧或者松脱的动作只需要一秒左右就能完成，能大幅提升工位的装夹效率，相比传统的螺栓压紧方式，作业效率能提升数倍。在实际使用场景中，这类夹具不仅可以用于金属工件的装夹，更换软质压头后也可以用于塑料件、木质构件的夹持，不会压伤工件表面，适配的工件厚度范围也比较宽，通过调整压头的伸出长度，就能适配不同尺寸规格的工件夹紧需求，不需要针对单一工件单独制作专用夹具，通用性很强。整套结构没有复杂的精密零部件，加工难度低，普通的机加工设备就能完成所有零件的加工制作，后期维护也非常简单，只需要定期在铰接点加注少量润滑脂，就能保证机构长期顺畅运作，不会出现卡滞、异响等问题，非常适合小型加工厂、维修车间、装配流水线等场景作为通用工装使用。
