框架式工件移送驱离工位设备结构

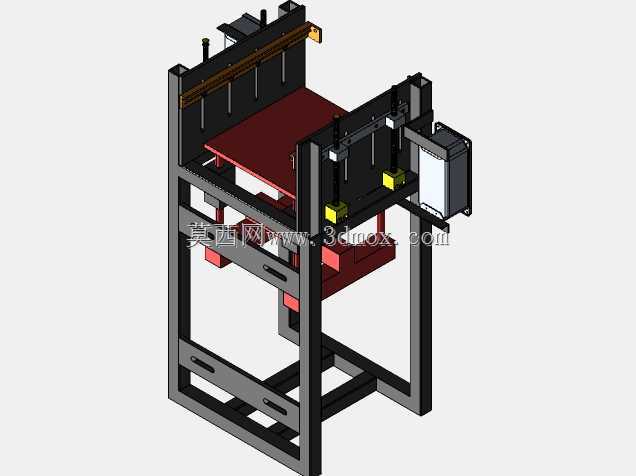

　　这套结构的设计初衷，是解决流水线末端不合格品、待返修工件的快速分流驱离需求，常见于汽配冲压件、3C结构件、小型五金件的加工线尾端工位，替代传统人工分拣的低效操作，避免不合格工件流入下道工序造成批量加工浪费。从整体布局来看，设备采用方通焊接的门式框架作为主体承载结构，框架的跨距设计参考了常规皮带线、滚筒线的标准线体宽度，安装时可直接跨接在现有输送线体上方，不需要对原有线体做大规模切割改造，底部预留的安装孔位可适配不同高度的线体支架，通过膨胀螺栓或者连接角码即可完成固定，安装边界的冗余量足够覆盖多数轻工装配线、机加工出料线的适配需求。

　　功能实现层面，框架上部横向布置的多组导向轴搭配直线轴承，承载横向移动的推料板组件，推料板的工作面贴有防滑聚氨酯垫层，避免接触工件时刮伤工件表面涂层或者加工面；两侧竖向布置的驱动单元采用同步带传动结构，搭配端部的行程限位块，可根据工件的实际高度调整推料板的初始停留位置，避免推料过程中出现卡滞、工件倾翻的问题。框架侧方挂载的控制箱集成了气动电磁阀、接线端子排，可直接对接线体的PLC信号，当上游检测工位发出不合格品信号时，设备可在工件到达工位预设位置时自动触发推料动作，将工件从主线体推至侧边的返修料道或者不合格品收集箱内，动作响应延迟控制在0.2秒以内，匹配线体最高30米/分钟的输送速度不会出现漏推、错推的问题。

　　设计过程中重点考虑了框架的刚性问题，所有方通连接处都做了三角加强筋焊接，避免高速推料时框架出现共振晃动，影响推料位置精度；推料行程的设计预留了100mm的冗余量，可适配最大宽度400mm以内的工件移送，竖向调整行程覆盖200mm范围，可兼容高度50mm到250mm之间的不同规格工件。设备的气动管路全部沿框架内侧的线槽布置，避免外露管路被工件剐蹭造成破损，所有运动副都预留了润滑注油孔，日常维护时不需要拆解结构即可完成润滑保养。

　　从实际应用的适配性来看，这套结构不需要额外做地基固定，整体自重控制在合理范围，搬迁调整工位时仅需拆解底部连接螺栓即可整体移位，适合多品种小批量的柔性生产场景；推料力的大小可通过气源压力调整，针对薄壁易变形工件可降低供气压力避免推压变形，针对较重的金属工件可提高供气压力保证推料动作顺畅。结构上没有复杂的定制加工件，多数零部件都是标准工业配件，后期维护更换配件的成本较低，不需要单独定制非标备件，可有效降低产线的运维成本。在工位布局时，设备的侧边需要预留至少600mm的操作维护空间，方便检修人员调整行程开关位置、更换磨损的同步带，设备上方预留200mm的空间即可满足布线、管路连接的需求，不会和车间顶部的照明、消防管线产生干涉。
